内容背景：

最近项目终于切到Linux下开发了，所以最近的记录都是发生在Debian 10 以及Arm Debain 10 下，Qt版本5.12.3。这几天真是问题多多，收获满满，不过目前阶段仅仅停留在解决问题，至于原理性的东西，还得慢慢消化。最近好多问题都是直接群里问大神，感谢各位大神助我成长。

摘要

之前在使用QCustomPlot，是将他有封装成了一个模块，一个模块仅显示一条曲线，多个通道的数据对应多个QCustomPlot模块，目前在使用中唯一遇到的问题就是在调用setOpenGL(true)的时候，会把多个QCustomPlot模块间的数据搞乱了，由于能力有限，在各种尝试后，任然没有解决问题，只能暂时先关闭OpenGL渲染，这样理论上会增加CPU的负载，但是目前也是没有更好的办法。

这次有新的机会尝试，为了某个里程碑事件，需要临时作出几个界面来，这样就有了新的机会来尝试在一个QCustomPlot模块中，加入多个坐标系统来实现一个QCustomPlot模块中，存在N和坐标系，本次我使用的是5个坐标系，如果需要多个，可以直接修改循环中N的大小即可。

1 新建多个坐标系

我这里整的不专业，就简单说一下吧，具体的大家可以百度一下，或者直接在CSDN站内搜索一下QCustomPlot，有很多专业系统的教程，可以参考，这里仅把我用到的点一下，因为我是真的不会，就是用到啥，现百度，完了简单消化一下。

QCPAxis

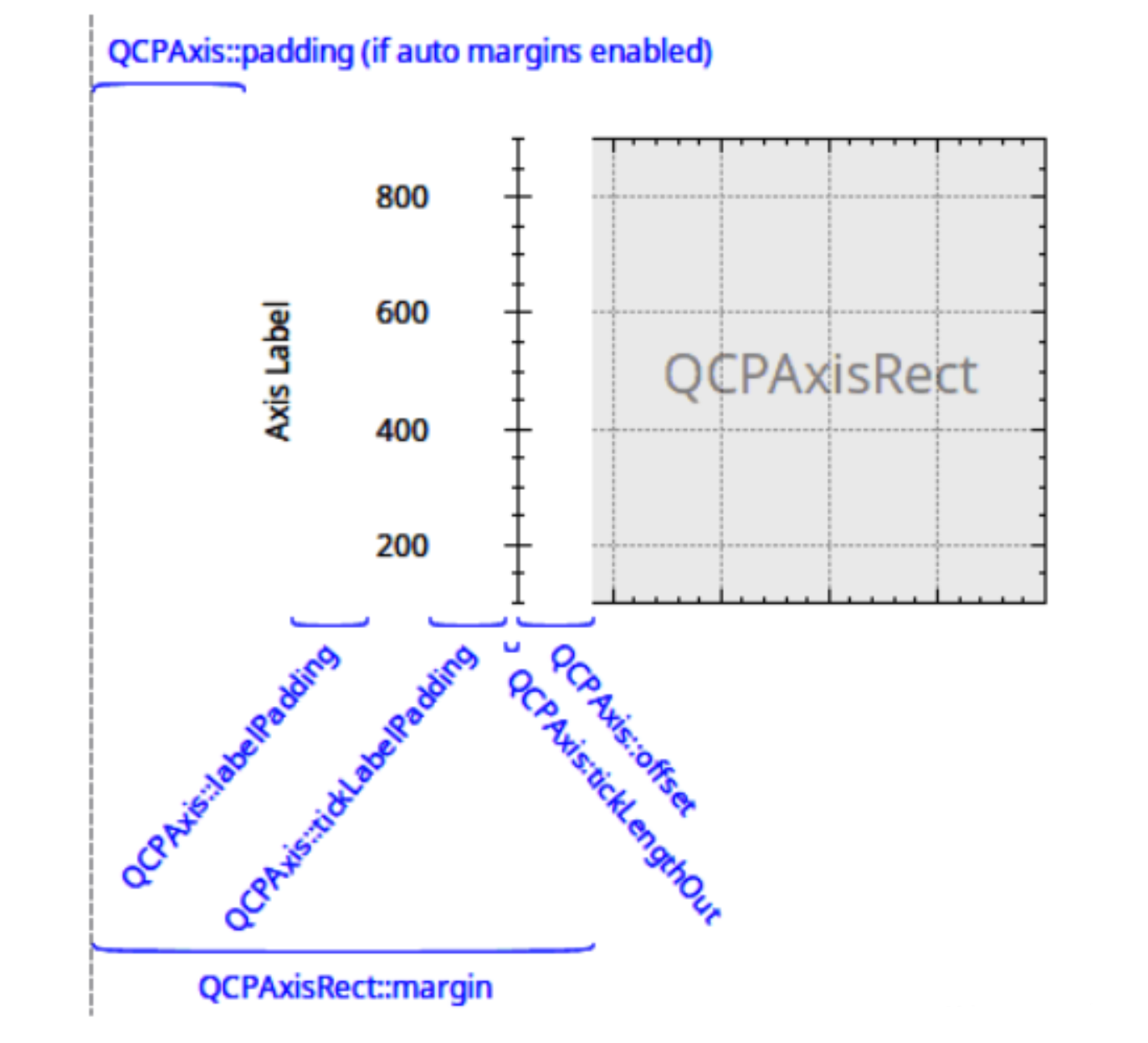

这个类就是坐标轴，需要依赖QCPAxisRect .至于这个太详细的，我也说不出个啥来，网上搬运两张图张图，把里面的关键内容展示一下，如下图

QCPAxisRect

矩形描述区域，依赖QCPCustomPlot其实我理解就是坐标系吧，虽然字面上是一个矩形区域。可以看下他的构造函数

QCPAxisRect (QCustomPlot *parentPlot, bool setupDefaultAxes=true);

第一个参数是父对象QCustomplot，第二个参数是否设置默认轴（四个轴，但是只显示左下）。构造函数告诉我们，QCPAxisRec必须依赖与一个父对象QCustomPlot。

这个应该没有啥好说的，你要创建一个轴，当然得给个父类了，没毛病。

QCPLayoutGrid

网格布局，类似于Qt的QGridLayout这个也自行百度下相关知识点吧

直接上我的代码，核心是for循环里面的代码，其他的都是样式修复而已。

{QPen gridPen;                                                                                                                   /// 自定义一个画笔gridPen.setColor(QColor(188,188,188,188));                                                                                      /// 设置画笔颜色QVector myDothline;                                                                                                      /// 定义一个容器，用来存放自定义曲线的内容数据qreal space = 10;                                                                                                               /// 定义曲线间隔myDothline << 0.2 << space;                                                                                                     /// 将自定义曲线数据装入数组gridPen.setDashPattern(myDothline);                                                                                             /// 将自定义的曲线装在到自定义的画笔中gridPen.setWidth(3);                                                                                                            /// 设置线宽gridPen.setCapStyle(Qt::RoundCap);gridPen.setJoinStyle(Qt::RoundJoin);for(auto i = 0;i<5;i++){axislist[i] = new QCPAxisRect(ui->monitor,true);axislist[i]->axis(QCPAxis::atBottom)->setVisible(false);axislist[i]->axis(QCPAxis::atLeft)->setTicks(false);axislist[i]->axis(QCPAxis::atLeft)->setPadding(-35);axislist[i]->axis(QCPAxis::atLeft)->setBasePen(QPen(QColor(0,0,0,0)));axislist[i]->axis(QCPAxis::atLeft)->grid()->setPen(gridPen);axislist[i]->axis(QCPAxis::atLeft)->grid()->setZeroLinePen(gridPen);axislist[i]->axis(QCPAxis::atBottom)->setRange(0,100);axislist[i]->axis(QCPAxis::atLeft)->setRange(-100,100);graphlist[i] = ui->monitor->addGraph(axislist[i]->axis(QCPAxis::atBottom),axislist[i]->axis(QCPAxis::atLeft));graphlist[i]->setPen(QPen(QColor(qrand()%256,qrand()%256,qrand()%256),1));ui->monitor->plotLayout()->addElement(ui->monitor->axisRectCount(),0,axislist[i]);}ui->monitor->plotLayout()->simplify();                                                                                              /// 简化布局ui->monitor->replot(QCustomPlot::rpQueuedReplot);
}

2 多个坐标轴如何更新数据

这里就涉及到另一个知识点，QCPGraph了，这里需要需要看下他的构造函数。

QCPGraph(QCPAxis *keyAxis, QCPAxis *valueAxis);

这里可以看到，新建一个曲线，需要指定他的Key轴和value轴，所以，我们只需要在建立坐标系的时候，直接建立曲线，或者在建立需要建立曲线的时候，给定我们建好的坐标轴即可。这段代码也在上面的for循环中。如下

graphlist[i] = ui->monitor->addGraph(axislist[i]->axis(QCPAxis::atBottom),axislist[i]->axis(QCPAxis::atLeft));
graphlist[i]->setPen(QPen(QColor(qrand()%256,qrand()%256,qrand()%256),1));

核心代码就是第一句，第二句是我给了曲线一个伪随机颜色。

添加数据

{mRefreshTimer = new QTimer;mRefreshTimer->setTimerType(Qt::PreciseTimer);connect(mRefreshTimer,&QTimer::timeout,this,[=](){mMutex.lock();switch (dataChannelIndex) {case 1:axislist[channelIndex]->axis(QCPAxis::atBottom)->setRange(0,mUSB_ServiceThread->g_Key.count());axislist[channelIndex]->axis(QCPAxis::atLeft)->setRange(-100,100);graphlist[channelIndex]->setData(mUSB_ServiceThread->g_Key,mUSB_ServiceThread->g_Data_1);break;case 2:axislist[channelIndex]->axis(QCPAxis::atBottom)->setRange(0,mUSB_ServiceThread->g_Key.count());axislist[channelIndex]->axis(QCPAxis::atLeft)->setRange(-100,100);graphlist[channelIndex]->setData(mUSB_ServiceThread->g_Key,mUSB_ServiceThread->g_Data_2);break;default:axislist[channelIndex]->axis(QCPAxis::atBottom)->setRange(0,mUSB_ServiceThread->g_Key.count());axislist[channelIndex]->axis(QCPAxis::atLeft)->setRange(-100,100);graphlist[channelIndex]->setData(mUSB_ServiceThread->g_Key,mUSB_ServiceThread->g_Data_1);break;}mMutex.unlock();ui->monitor->replot(QCustomPlot::rpQueuedReplot);});mRefreshTimer->start(50);
}

我这里使用了一个定时器来定时刷新界面，里面根据通道索引，自动更新对应通道的数据即可。这样就可以实现我想要在一个QCustomPlot存在多个坐标系了。

3 遇到的问题

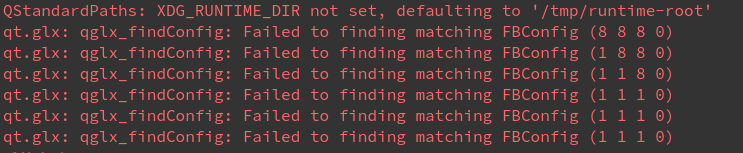

这里我因为只用了一个QCustomPlot，所以就像测试一下开启OpenGL模块的效果，但是呢，在虚拟机里面会报错一个错误，内如下，群里问各位大佬，说以需要把第一个问题解决了，但是我给定了目录后，还是会报第一个错误，而且会多出一个来，所以也不知道该怎么办了。这里有遇到或者可以解决的大佬，评论区搞起。
