目录

一、定时计数器

二、什么是寄存器

三、定时器如何定时10毫秒

四、定时器编程前寄存器配置计划

五、编程定时器控制LED每隔一秒亮灭

一、定时计数器

1、定时计数器的概念引入

定时器和计数器，电路一样

定时或者计数的本质就是让单片机某个部件数数

当定时器用的时候，靠内部震荡电路数数

当计算器用的时候，数外面的信号，读取针脚的数据

负跳变指：从高电平回到低电平

2、定时器怎么定时

定时器的本质原理：每经过一个机器周期，就加1

什么是晶振：

晶振（晶体震荡器）又称数字电路的心脏，是各种电子产品里面必不可少的频率元器件，数字电路的所有工作都离不开时钟，晶振的好坏，晶振电路设计的好坏，会影响到整个系统的稳定性

什么是时钟周期：

时钟周期也称为振荡周期，定义为时钟频率的倒数。时钟周期是计算机中最基本的、最小的时间单位，在一个时钟周期内，CPU仅完成一个最基本的动作，时钟周期是一个时间的量。更小的时钟周期就意味着更高的工作频率

什么是机器周期：

机器周期也称为CPU周期，在计算机中，为了便于管理，常把一条指令的执行过程划分为若干个阶段（如取指、译码、执行等），每一阶段完成一个基本操作，完成一个基本操作所需要的时间称为机器周期。一般情况下，一个机器周期由若干个时钟周期组成

一个机器周期 = N个时钟周期

一个时钟周期 = 晶振频率的倒数

3、定时器加一经过多久：≈ 1.085微妙

当晶振频率是11.0592MHz的时候，等于11059.2KHz = 11059200Hz

跳一次等于一个机器周期

一个机器周期 等于12个时钟周期

一个时钟周期 等于 晶振的倒数：1/11059200秒

那么跳一次就是：12/11059200秒 = 12 000 000 / 11059200微秒 ≈ 1.085微妙

二、什么是寄存器

#include "reg52.h"sbit ledOne = P3^7;   //就是在配置寄存器
sbit ledTwo = P3^6;   //就是在配置寄存器
void main()
{ledOne = 0;       //往寄存器里写值0 ledTwo = 0;}

如上图：P3就是一个寄存器，然后ledOne是往P3寄存器的地址里写一个值0

特殊功能寄存器：

特殊功能寄存器是用来对片内功能模块进行管理、控制、监视的控制寄存器和状态寄存器，是一个特殊功能的RAM区

定时器的寄存器是什么

TCON为定时器/计数器T0、T1的控制寄存器

TF0：定时器/计数器T0溢出中断标志

TR0：定时器T0的运行控制位

三、定时器如何定时10毫秒

定时器的TL0：指低八位

定时器的TH0：指高八位

给定时器一个初始值：

TL0 = 0x00;

TH0 = 0xDC;

TL0+TH0 = 16位，从0开始数，能数2的16次方= 65536下

数一下1.085微秒，数65536下就是71毫秒，

也就是说计时器，从0开始数，最多能数到71毫秒，就爆表了（TF0状态发生改变），不能再数了

那么要定义数10毫秒，定时器就得从61毫秒开始数，数到71毫秒

10毫秒= 10 000微秒

10 000微秒 / 1.085 =9216下，说明10毫秒，要数9216下

65536 - 9216 = 56320下

56320下，转换成十六进制的是：DC00

为什么转换成十六进制，因为计时器有两个寄存器，只有转换成十六进制，才能平均放到两个寄存器中

所以：

TL0 = 0x00 （低位），初始值是在这里加

TH0 = 0xDC（高位），数数是在这里数

最后结果是：从56320下开始数，数到65536下，就正好是10毫秒的时间

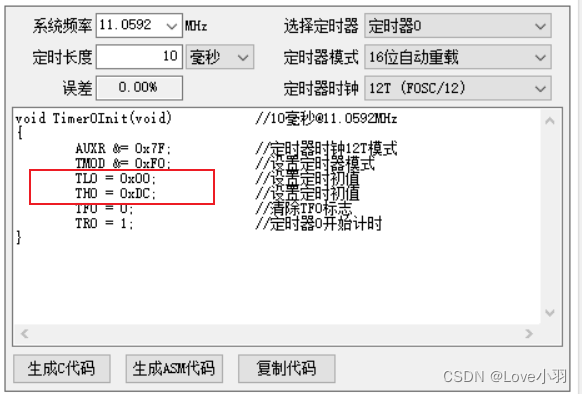

下面是用stc-isp-15xx-v6.87D软件计算定时10毫秒的方法

四、定时器编程前寄存器配置计划

1、怎么知道定时器爆表了

TCON寄存器的bit5能表示爆表：当爆表的时候，硬件会修改bit5(TF0)位上面的数据，会改成1（置1）会像CPU中请求中断，如果不用中断，我们需要手动代码清零

2、怎么开始计时

TCON寄存器的bit4，通过编程让TR0=1的时候，开始计时，相当于按下了闹钟

3、定时器使用时有很多种模式的

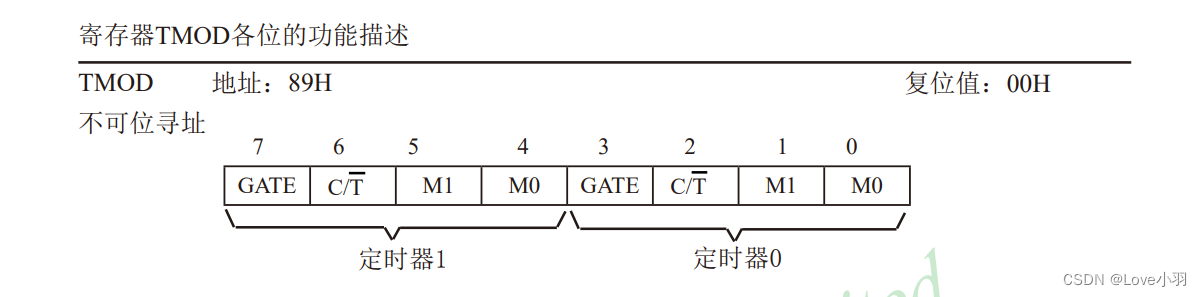

定时器模式寄存器：TMOD来选择定时器模式，选择工作方式1，TMOD的bit0 bit1配置成0 1 ，选择16位的定时器功能

TMOD定时器通过M1和M0的互相配合，来确定定时器的模式

TMOD.1/TMOD.0 M1、 M0      定时器/计数器0模式选择

                              0        0       13位定时器/计数器，兼容8048定时模式，TL0只用低5位参                                                     与分频，TH0整个8位全用

                              0        1       16位定时器/计数器，TL0、TH0全用

                              1        0       8位自动重装载定时器，当溢出时将TH0存放的值自动重装入                                                    TL0

                              1        1       定时器0此时作为双8位定时器/计数器。TL0作为一个8位定时                                                   器/计数器，通过标准定时器0的控制位控制。TH0仅作为一个                                                   8位定时器,由定时器1的控制位控制

五、编程定时器控制LED每隔一秒亮灭

#include "reg52.h"sbit led = P3^6;void main()
{int cnt = 0;led = 1;//1、配置定时器0工作模式位16位计时TMOD = 0x01;//2、给定时器一个初值TL0 = 0x00;TH0 = 0xD0;//3、定时器开始计时TR0 = 1;TF0 = 0;//4、爆表了，操作led，累计到1s，再操作ledwhile(1){if(TF0 == 1){                 //这时定时器爆表了TF0 = 0;              //不用中断，软件清零cnt ++;               //统计爆表的次数//给定时器重新定义初值TL0 = 0x00;      TH0 = 0xD0;       if(cnt == 100){       //要爆表101次led = !led;   //每经过1s，翻转led的状态cnt = 0;      //当100次表示1s，重新让cnt从0开始，计算下一次的1s			}}}
}
