MPS | 简单易用的工业电源模块
工业与医疗应用中，在较高输入电压条件下，输出正压和负压的应用需求越来越多。
在应对输出负压条件时，传统解决方案电路复杂且体积庞大，研发周期较长。以半导体测试为例，新一代的测试机通常需要具备以下特点：
1、高度集成的电路方案，减小板卡体积；
2、高要求的测试机体温度把控，最小化温升带来的误差；
3、优异的信噪比 (SNR) 性能，保证高精度的测试数据。
不难看出测试机电源的主要需求为低输出纹波、低温升、高集成度，以满足日益复杂的 IC 特性参数精确测试，这对电源设计提出了新的挑战。

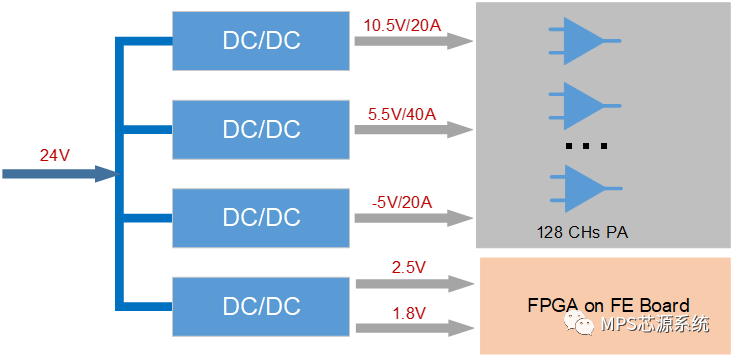

图1：ATE电源板卡电源轨
目前市场上 IC 自动测试机的一些电源板卡电源轨常用架构如图1所示，通过将24V母线电压经过变换器转换为128通道的功放和主控 FPGA 的供电。
唯样商城自建高效智能仓储，拥有自营库存超100,000种，提供一站式正品现货采购、个性化解决方案、选型替代等多元 化服务。
下面，我们来看看几个实际应用的案例

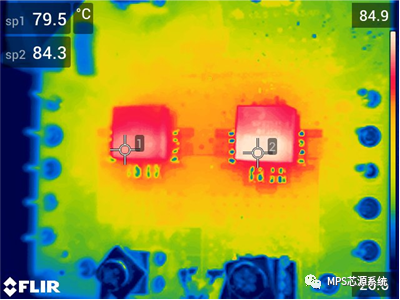

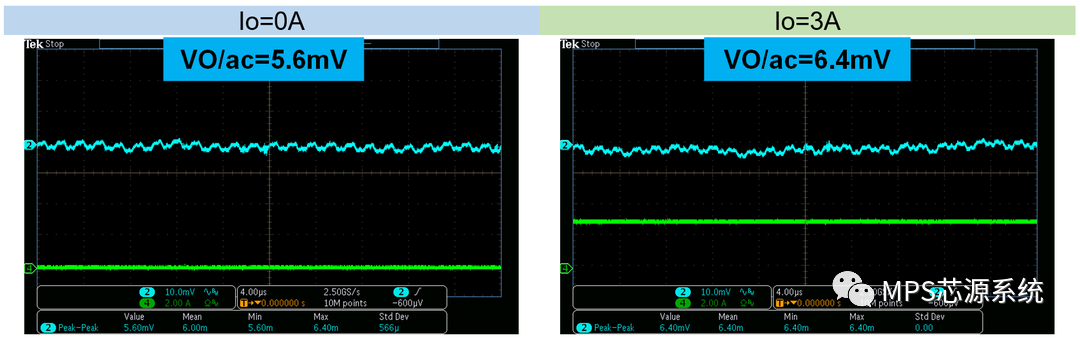

在24V转1.8V的应用中，输出电压纹波小，无风条件下温升50℃左右。
测试条件1
输入24V，输出1.8V，输出电容6*22µF，开关频率600kHz，两相并联输出：
针对一些数据转换芯片，特别是数字模拟转换器（DAC）和模拟数字转换器（ADC）的 ATE 方案中需要负电源轨时，MPM3596 仍然能轻松应对，稳定性与热性能表现良好。

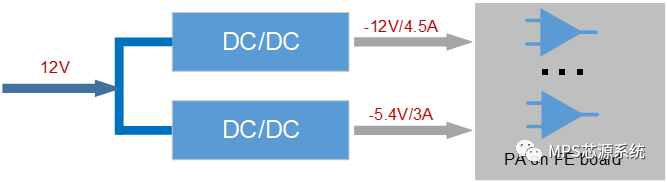

图2 数模转换芯片 ATE 功放（PA）供电

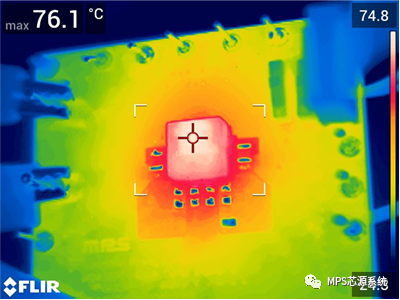

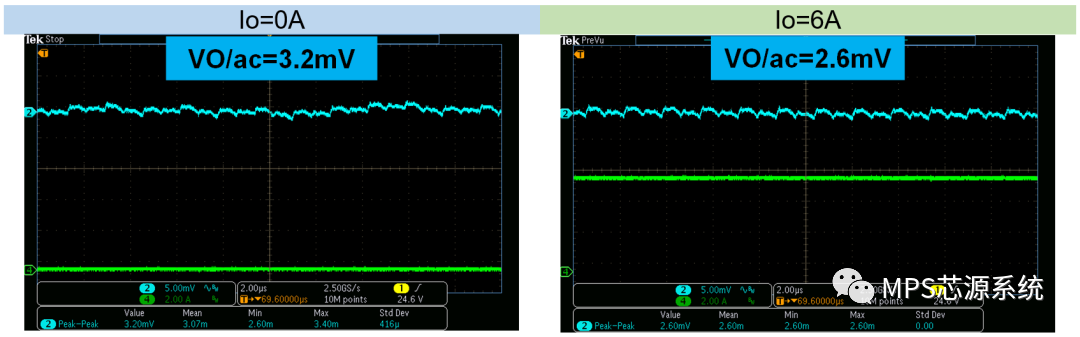

测试条件2
输入12V，输出-12V，输出电容6*22µF，开关频率600kHz，两模块四相并联输出：

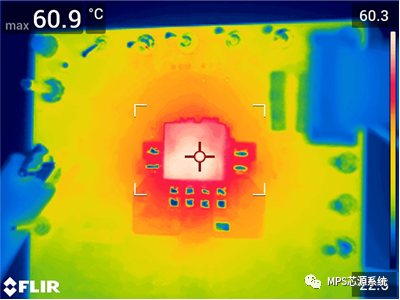

测试条件3
输入12V，输出-5.5V，输出电容6*22µF，开关频率600kHz，两相并联输出：
除了大家最关心的power性能特点外，MPM3596 更拥有以下绝技：
1灵活性
2可靠性
3高集成度
