答疑解惑

用555定时器组成的单稳态电路中，若触发脉冲宽度大于单稳态持续时间，电路能否正常工作？如果不能，则电路应做如何修改？

答:若触发脉冲宽度大于单稳态持续时间后，输出脉冲宽度将等于触发脉冲的低电平持

续时间，而不再取决于电路本身的参数，电路不能正常工作。因此，出现这种情况时，输入端一定要加微分电路。

用555定时器组成的多谐振荡电路中，其振荡周期和占空比与哪些因素有关？若只改变周期，不改变占空比，应当调整哪个元件参数？

振荡周期与TL和地之间的电容C还有TH与TL之间的电阻阻值有关；占空比则与(TH-Ct)之间的阻值(放电时间)，(Ct-Rd)之间的阻值(充电时间)有关。若想单独改变一项，则两支滑动变阻器只改变一只，另一支保持不变。

在555定时器组成的多谐振荡器电路中,如果电容充电时间常数大于放电时间常数,那么输出波形的占空比( )

大于50%

555定时器接成单稳态触发器，为改变输出脉冲宽度，可以改变（）① 电阻R； ② 电容C；   ③ 电源电压VDD；   ④ 控制电压输入端的接法；  ⑤ 输入信号的脉冲宽度。

①②④

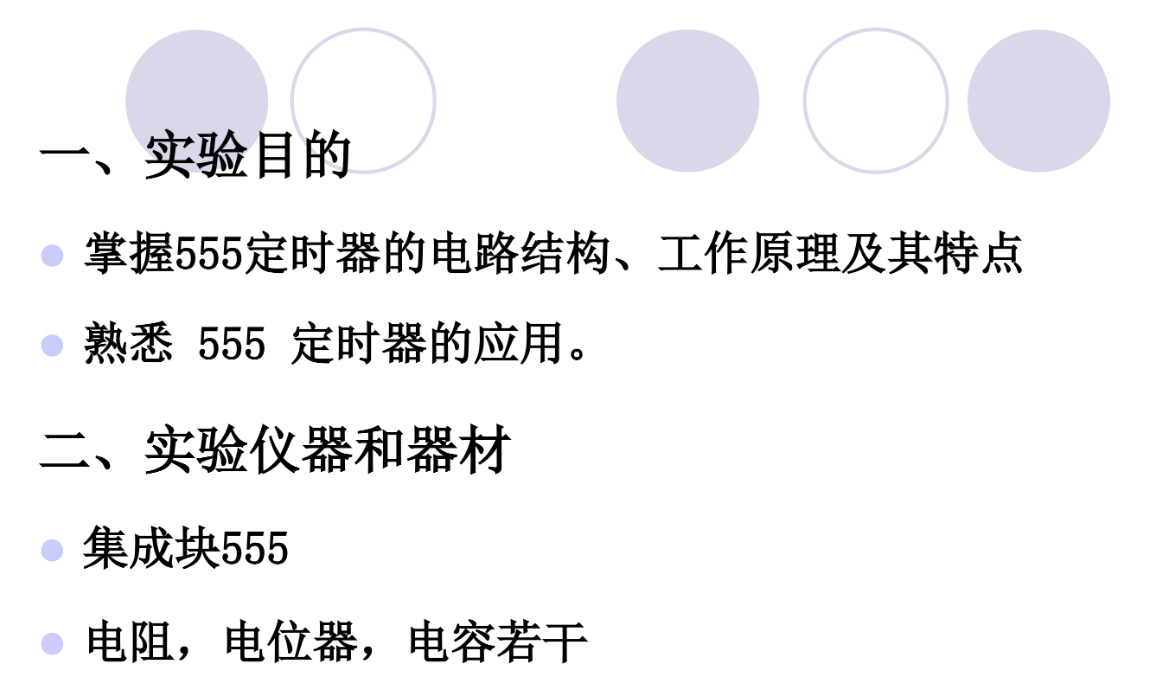

一、实验目的

掌握555定时器的电路结构、工作原理、特点和应用。

二、实验仪器和器材

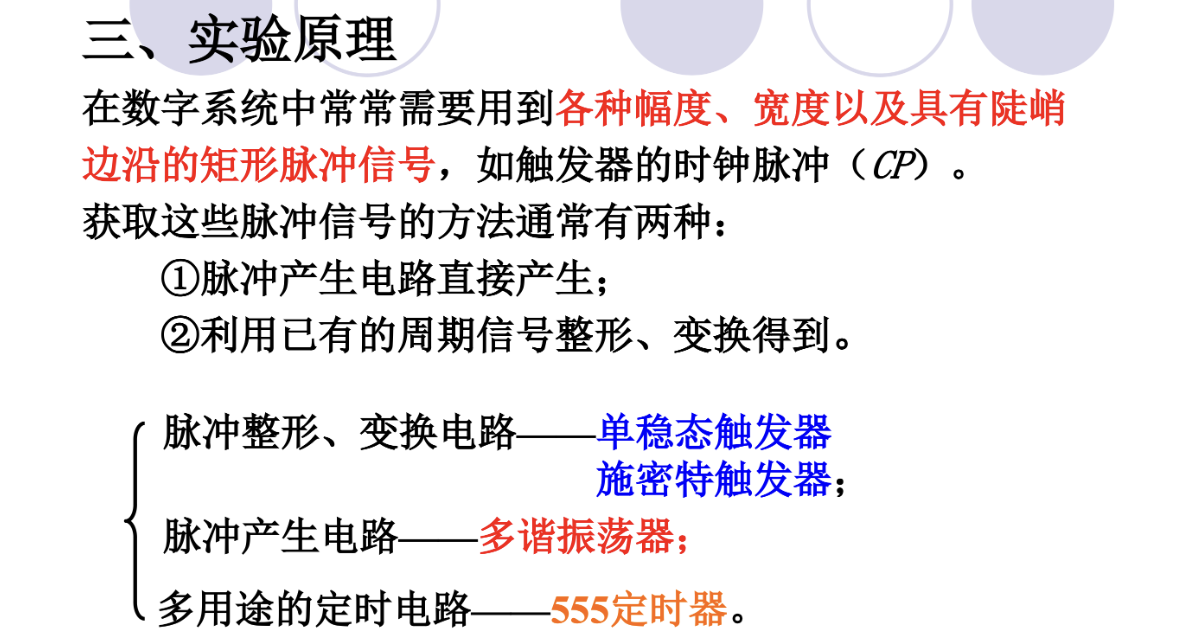

三、实验原理

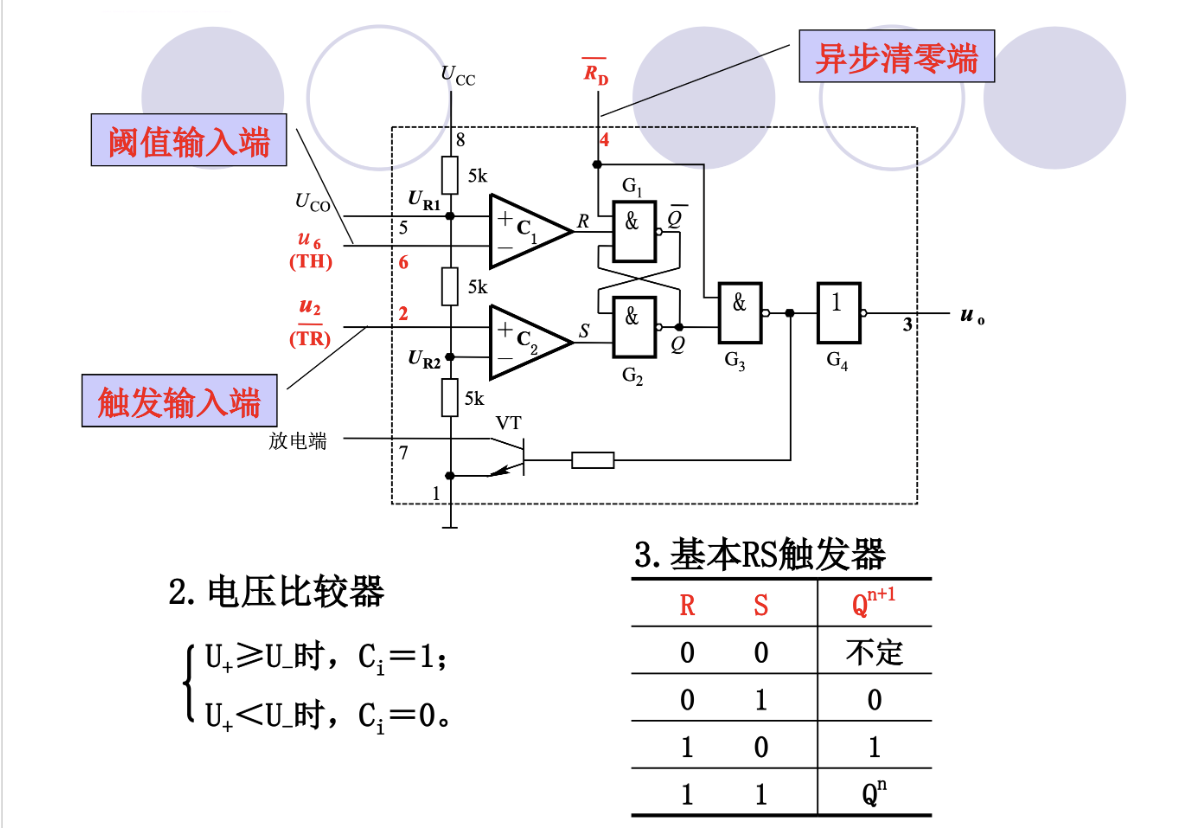

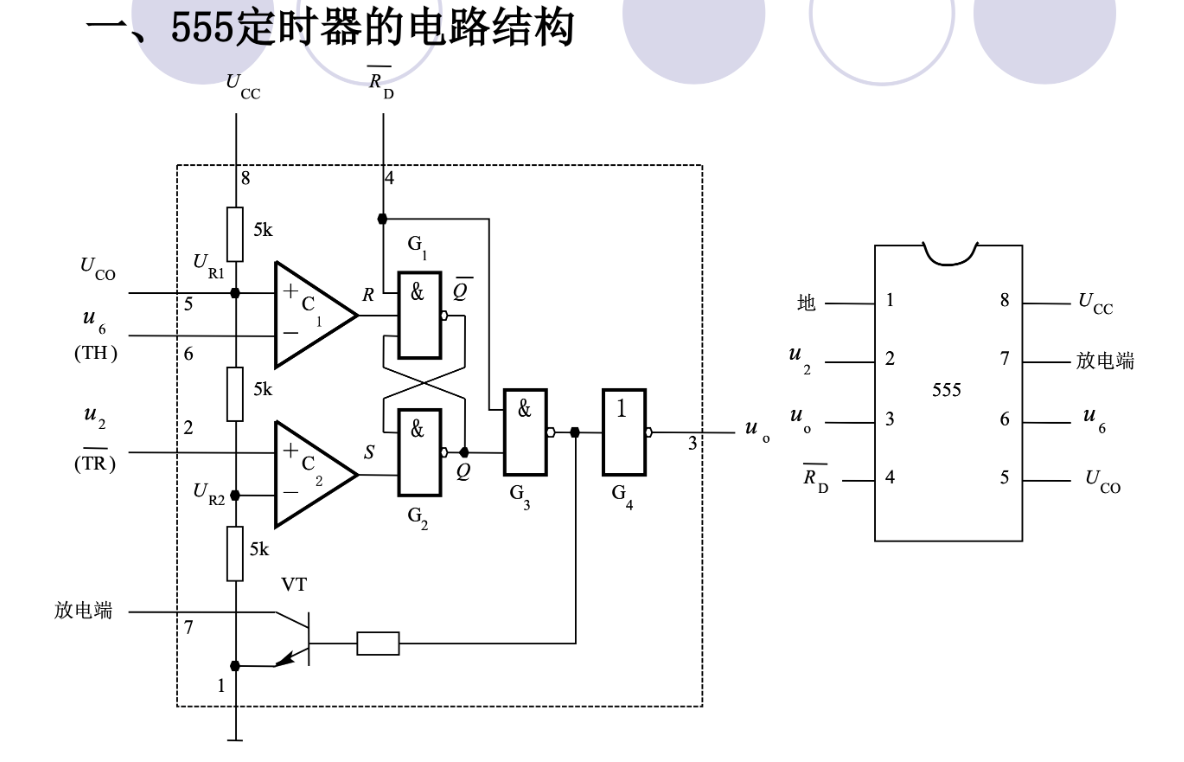

1。555定时器的电路结构

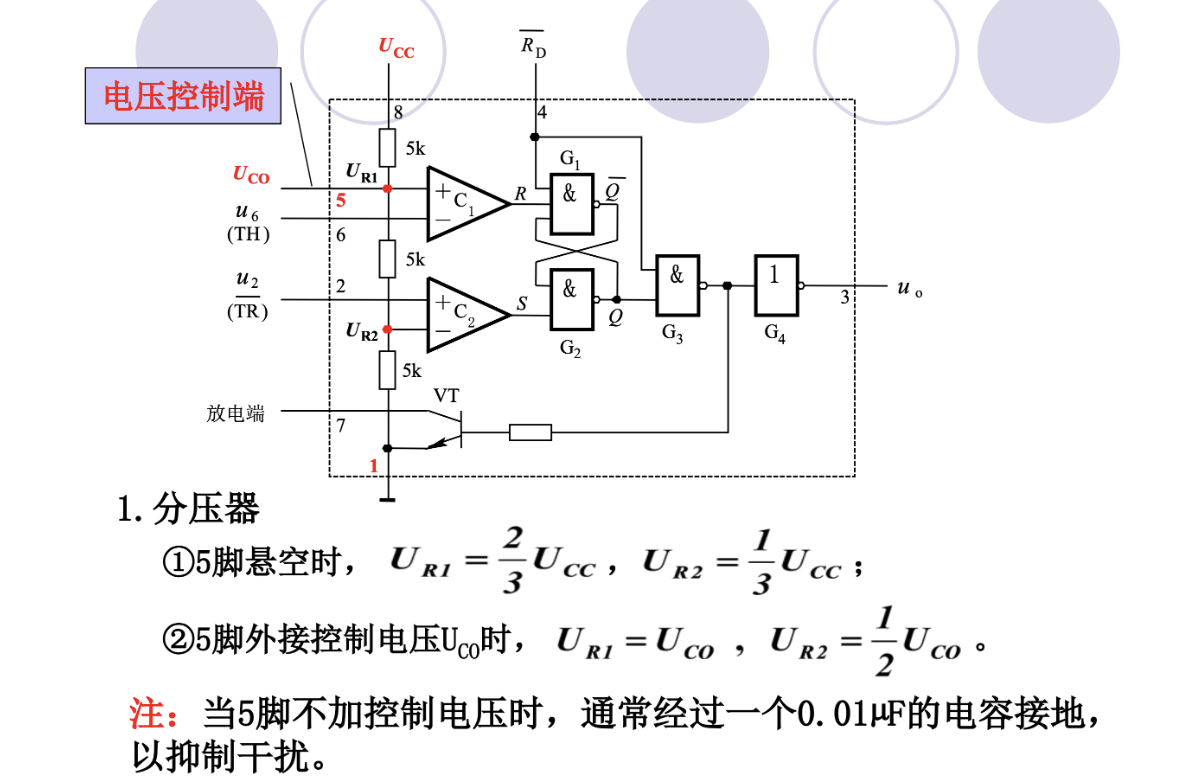

（1）分压器

（2）电压比较器

（3）基本RS触发器

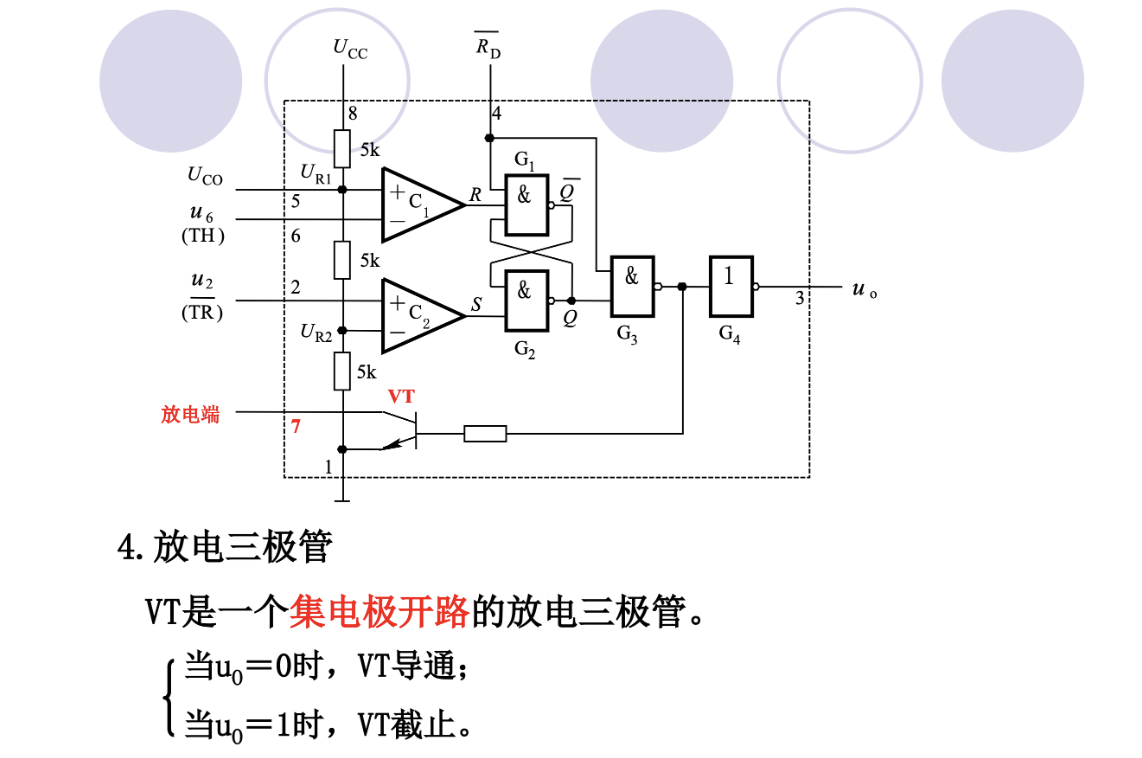

（4）放电三极管

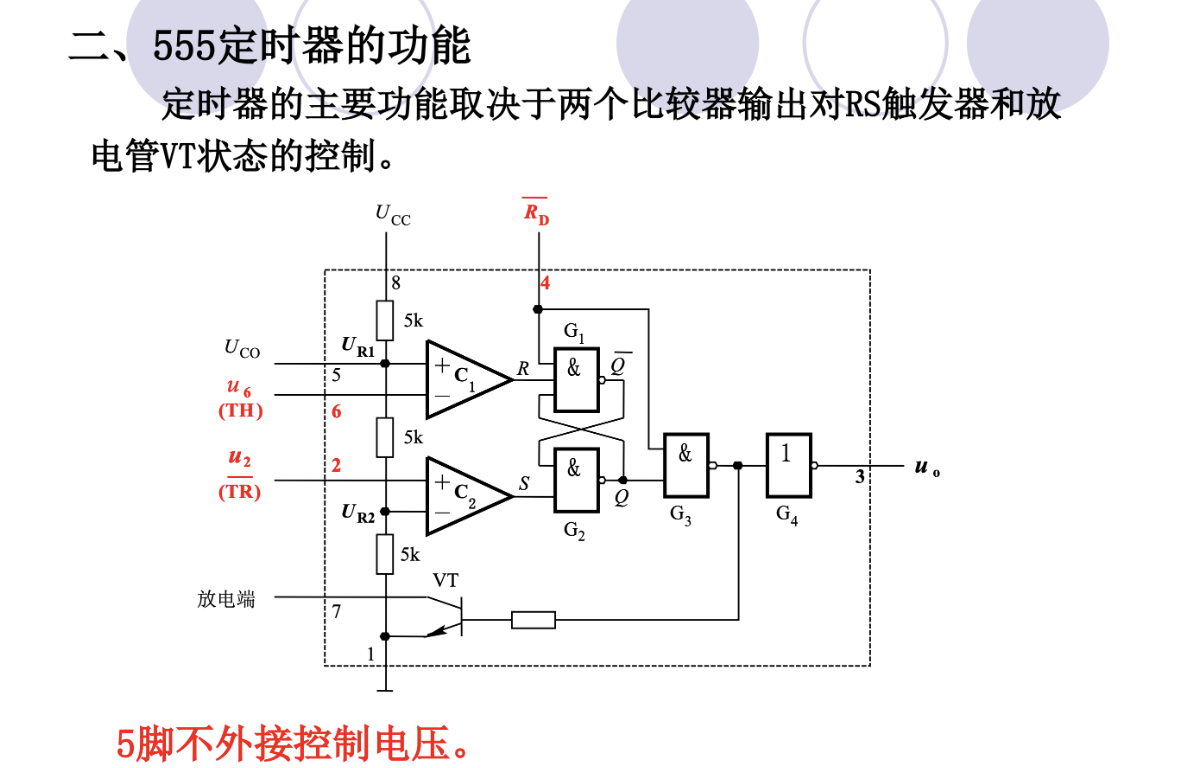

2。555定时器的功能

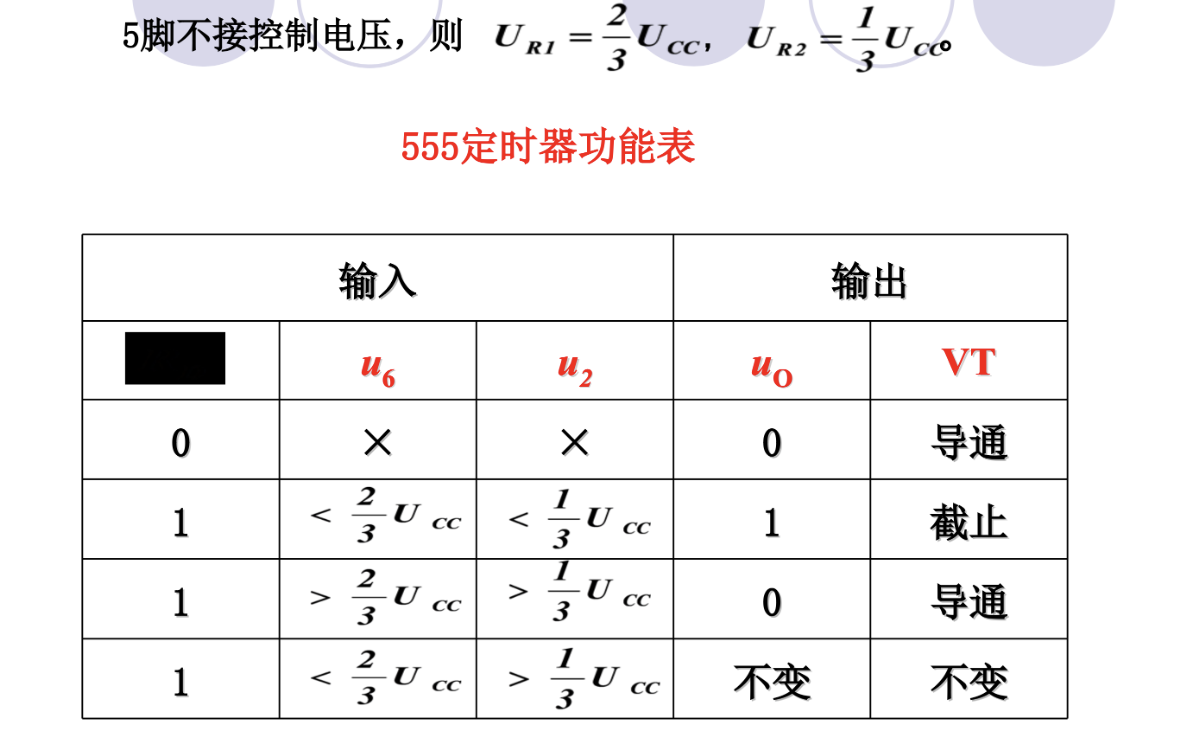

（1）555定时器的功能表

3。单稳态触发器

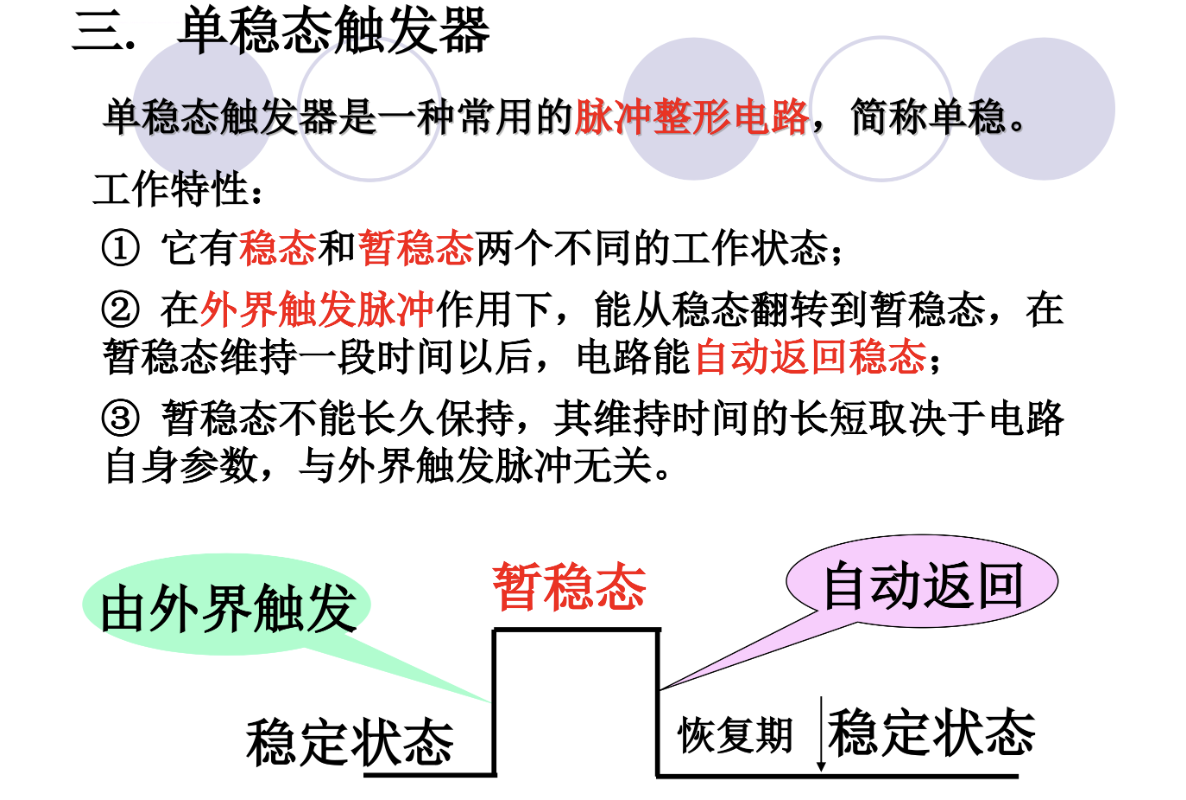

（1）单稳态触发器电路工作特性

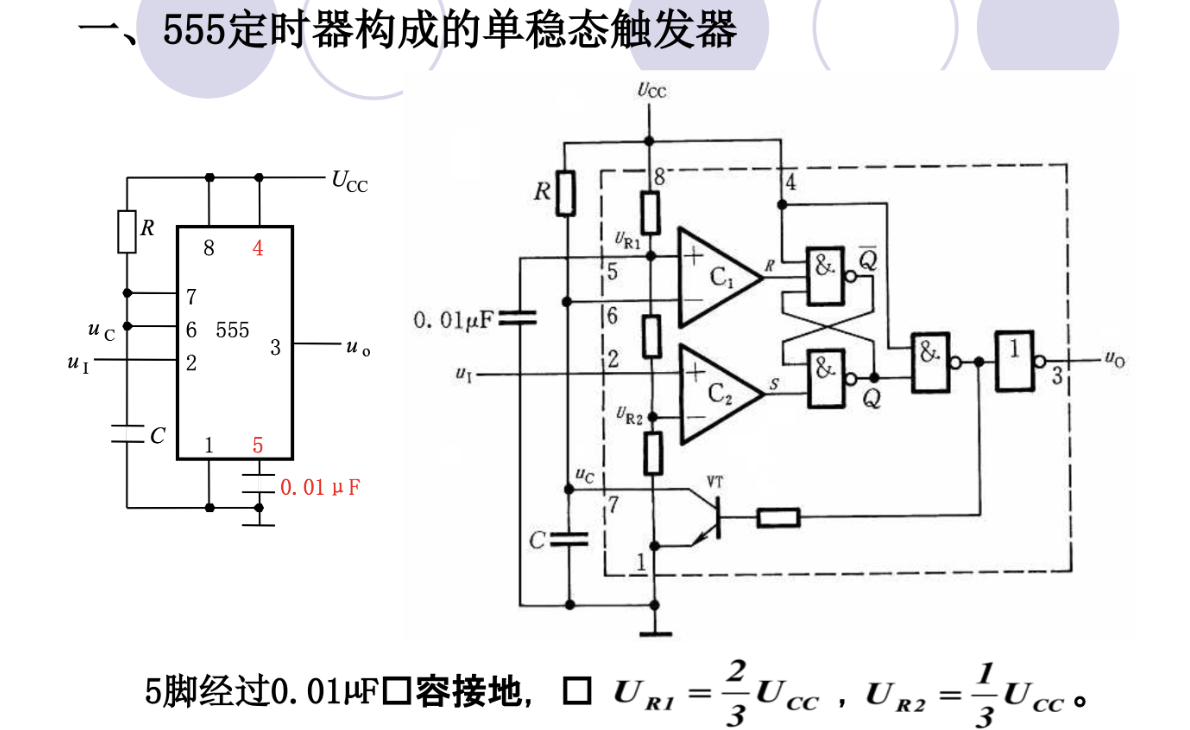

（2）单稳态触发器电路结构图

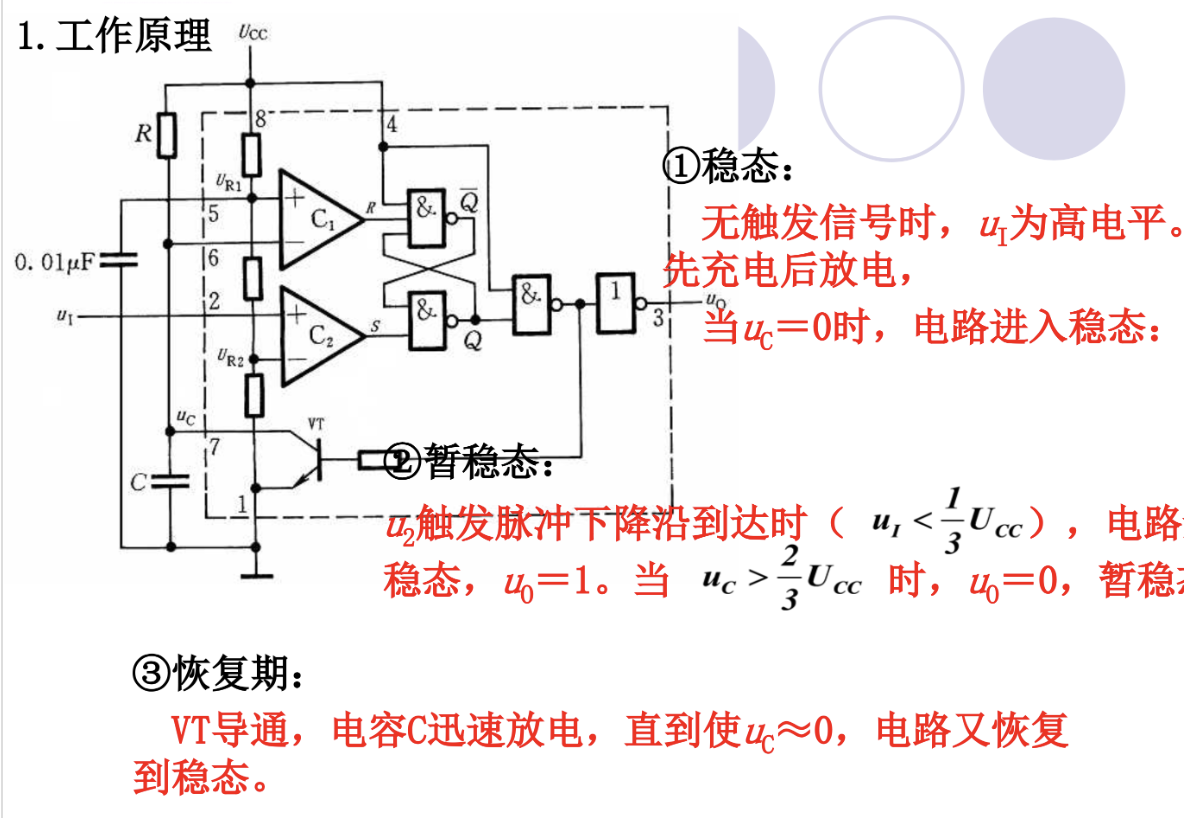

（3）单稳态触发器工作原理

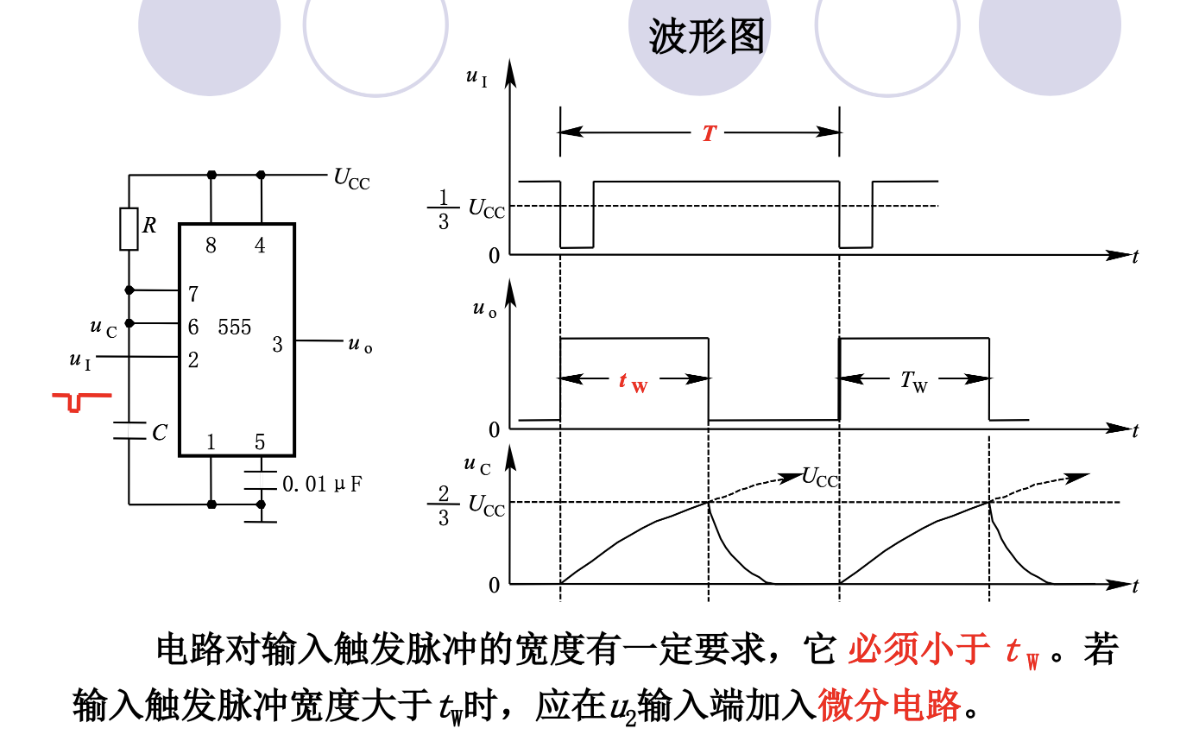

（4）单稳态触发器工作波形图

4。多谐振荡器

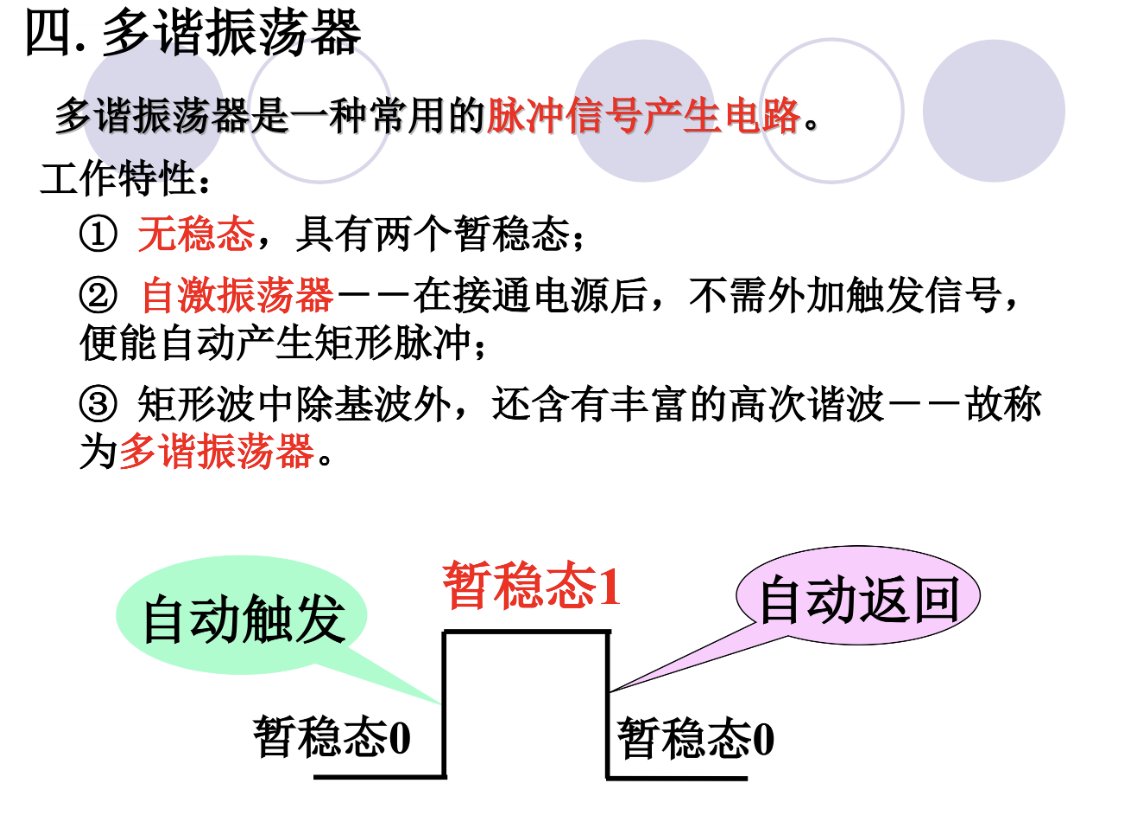

（1）多谐振荡器电路工作特性

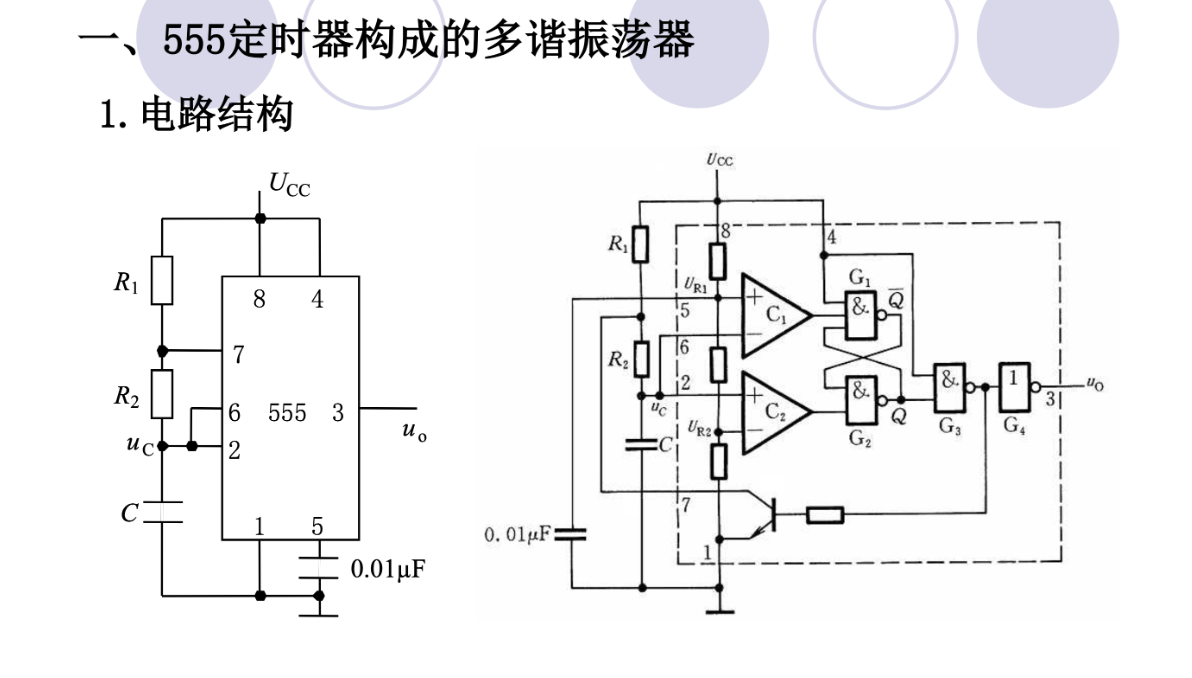

（2）多谐振荡器电路结构图

（3）多谐振荡器工作原理

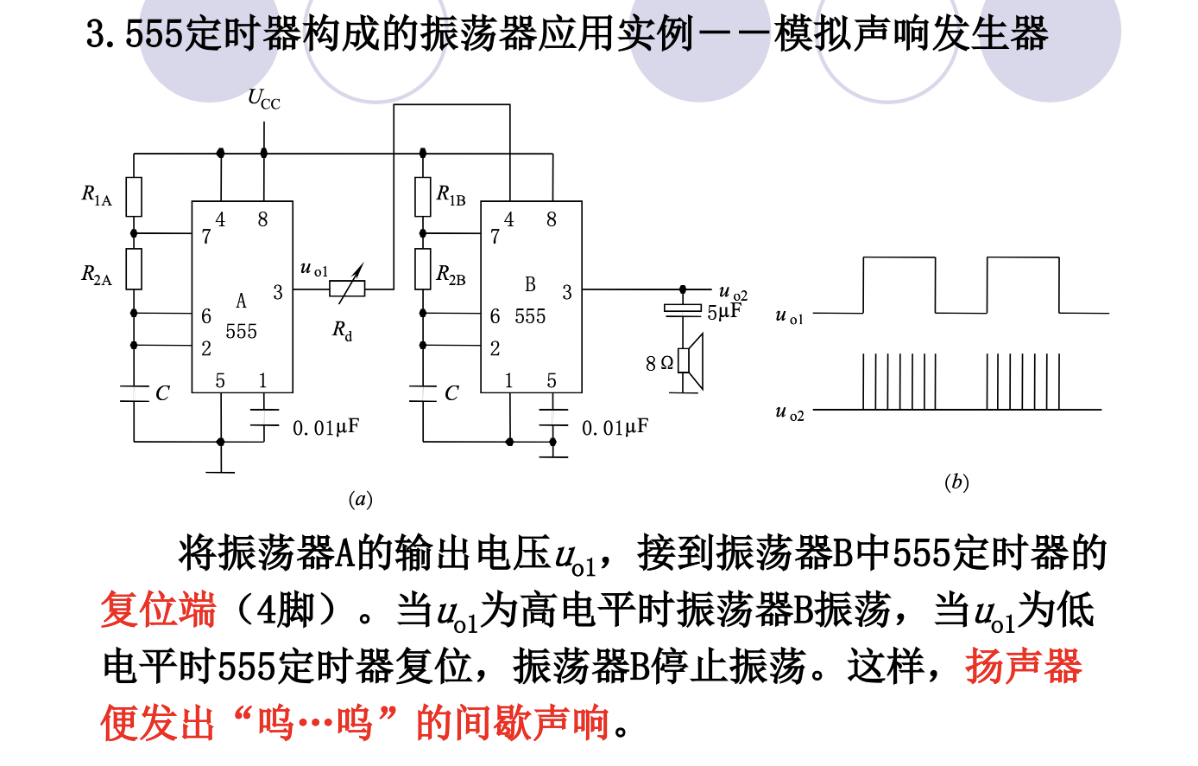

（4）多谐振荡器应用实例——模拟声响发生器
