KPTI(Kernel PageTable Isolation)全称内核页表隔离，它通过完全分离用户空间与内核空间页表来解决页表泄露。

KPTI中每个进程有两套页表——内核态页表与用户态页表(两个地址空间)。

内核态页表只能在内核态下访问，可以创建到内核和用户的映射（不过用户空间受SMAP和SMEP保护）。

用户态页表只包含用户空间。不过由于涉及到上下文切换，所以在用户态页表中必须包含部分内核地址，用来建立到中断入口和出口的映射。

当中断在用户态发生时，就涉及到切换CR3寄存器，从用户态地址空间切换到内核态的地址空间。

中断上半部的要求是尽可能的快，从而切换CR3这个操作也要求尽可能的快。

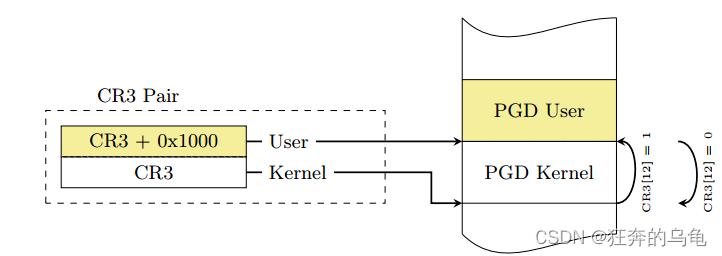

为了达到这个目的，KPTI中将内核空间的PGD和用户空间的PGD连续的放置在一个8KB的内存空间中（内核态在低位，用户态在高位）。

这段空间必须是8K对齐的，这样将CR3的切换操作转换为将CR3值的第13位(由低到高)的置位或清零操作，提高了CR3切换的速度。

开启KPTI后，再想提权就比较有局限性，比如我们常用的ret2usr方式在KPTI下将成为过去时。

开启KPTI内核的entry_SYSCALL_64函数

ENTRY(entry_SYSCALL_64)/** Interrupts are off on entry.* We do not frame this tiny irq-off block with TRACE_IRQS_OFF/ON,* it is too small to ever cause noticeable irq latency.*/SWAPGS_UNSAFE_STACK// KPTI 进内核态需要切到内核页表SWITCH_KERNEL_CR3_NO_STACK/** A hypervisor implementation might want to use a label* after the swapgs, so that it can do the swapgs* for the guest and jump here on syscall.*/
GLOBAL(entry_SYSCALL_64_after_swapgs)// 将用户栈偏移保存到 per-cpu 变量 rsp_scratch 中movq    %rsp, PER_CPU_VAR(rsp_scratch)// 加载内核栈偏移movq    PER_CPU_VAR(cpu_current_top_of_stack), %rspTRACE_IRQS_OFF/* Construct struct pt_regs on stack */pushq   $__USER_DS          /* pt_regs->ss */pushq   PER_CPU_VAR(rsp_scratch)    /* pt_regs->sp */pushq   %r11                /* pt_regs->flags */pushq   $__USER_CS          /* pt_regs->cs */pushq   %rcx                /* pt_regs->ip */pushq   %rax                /* pt_regs->orig_ax */pushq   %rdi                /* pt_regs->di */pushq   %rsi                /* pt_regs->si */pushq   %rdx                /* pt_regs->dx */pushq   %rcx                /* pt_regs->cx */pushq   $-ENOSYS            /* pt_regs->ax */pushq   %r8             /* pt_regs->r8 */pushq   %r9             /* pt_regs->r9 */pushq   %r10                /* pt_regs->r10 */pushq   %r11                /* pt_regs->r11 */// 为r12-r15, rbp, rbx保留位置sub $(6*8), %rsp            /* pt_regs->bp, bx, r12-15 not saved *//** If we need to do entry work or if we guess we'll need to do* exit work, go straight to the slow path.*/movq    PER_CPU_VAR(current_task), %r11testl   $_TIF_WORK_SYSCALL_ENTRY|_TIF_ALLWORK_MASK, TASK_TI_flags(%r11)jnz entry_SYSCALL64_slow_pathentry_SYSCALL_64_fastpath:/** Easy case: enable interrupts and issue the syscall.  If the syscall* needs pt_regs, we'll call a stub that disables interrupts again* and jumps to the slow path.*/TRACE_IRQS_ONENABLE_INTERRUPTS(CLBR_NONE)
#if __SYSCALL_MASK == ~0// 确保系统调用号没超过最大值，超过了则跳转到后面的符号 1 处进行返回cmpq    $__NR_syscall_max, %rax
#elseandl    $__SYSCALL_MASK, %eaxcmpl    $__NR_syscall_max, %eax
#endifja  1f              /* return -ENOSYS (already in pt_regs->ax) */// 除系统调用外的其他调用都通过 rcx 来传第四个参数，因此将 r10 的内容设置到 rcxmovq    %r10, %rcx/** This call instruction is handled specially in stub_ptregs_64.* It might end up jumping to the slow path.  If it jumps, RAX* and all argument registers are clobbered.*/// 调用系统调用表中对应的函数call    *sys_call_table(, %rax, 8)
.Lentry_SYSCALL_64_after_fastpath_call:// 将函数返回值压到栈中，返回时弹出movq    %rax, RAX(%rsp)
1:/** If we get here, then we know that pt_regs is clean for SYSRET64.* If we see that no exit work is required (which we are required* to check with IRQs off), then we can go straight to SYSRET64.*/DISABLE_INTERRUPTS(CLBR_NONE)TRACE_IRQS_OFFmovq    PER_CPU_VAR(current_task), %r11testl   $_TIF_ALLWORK_MASK, TASK_TI_flags(%r11)jnz 1fLOCKDEP_SYS_EXIT   // 宏的实现与 CONFIG_DEBUG_LOCK_ALLOC 内核配置选项相关，该配置允许在退出系统调用时调试锁。TRACE_IRQS_ON       /* user mode is traced as IRQs on */movq    RIP(%rsp), %rcxmovq    EFLAGS(%rsp), %r11RESTORE_C_REGS_EXCEPT_RCX_R11// 恢复除 rxc 和 r11 外所有通用寄存器, 因为 rcx 寄存器为调用系统调用的应用程序的返回地址， r11 寄存器为老的 flags register/** This opens a window where we have a user CR3, but are* running in the kernel.  This makes using the CS* register useless for telling whether or not we need to* switch CR3 in NMIs.  Normal interrupts are OK because* they are off here.*/SWITCH_USER_CR3    // KPTI 返回用户态需要切回用户页表/* 根据压栈的内容，恢复 rsp 为用户态的栈顶 */movq    RSP(%rsp), %rspUSERGS_SYSRET64/* 调用宏 USERGS_SYSRET64 ，其扩展调用 swapgs 指令交换用户 GS 和内核GS， sysret 指令执行从系统调用处理退出 */........
........

可以看出，在入口和结束的地方都加了SWITCH_CR3相关的宏定义，尝试着分析SWITCH_KERNEL_CR3_NO_STACK，里面汇编实现如下：

mov     rdi, cr3
nop
nop
nop
nop
nop
and     rdi, 0xFFFFFFFFFFFFE7FF
mov     cr3, rdi

拆分FFFFFFFFFFFFE7FF，它的第12和13位是零，这段代码目的就是将CR3的第12位与第13位置零（页表的第12位在CR4寄存器的PCIDE位未开启的情况下，都是保留给OS留做他用），我们只关心13位置零，就相当于CR3-0x1000，从用户态PGD转换成内核态PGD。

再看SWITCH_USER_CR3宏定义的汇编：

mov     rdi, cr3
or      rdi, 1000h
mov     cr3, rdi

同理，将CR3第13位置1，相当于CR3+0x1000，从内核态PGD切换成用户态PGD。
