一. 系统设计和框图

本系统主要功能为模拟病房的无线呼叫系统，呼叫端（病床）为从机，被呼叫端（护士站）为主机，系统采用一主多从的通信方式，主机和从机之间采用无线通信方式。

主机端包含OLED显示模块（指示各种呼叫信息），TTS语音播报模块（播报各种呼叫信息及语音提示），无线串口透传模块（无线通信），按键输入（清除呼叫功能），LED指示（SOS闪灯指示）。

从机端包含TTS语音播报模块（播报各种呼叫信息及语音提示），无线串口透传模块（无线通信），按键输入（呼叫功能），优先编码器输入模块（模拟病房号和床号，购买一套从机即可演示所有呼叫），LED指示（SOS闪灯指示）。

系统功能框图：

二. MCU模块的选型

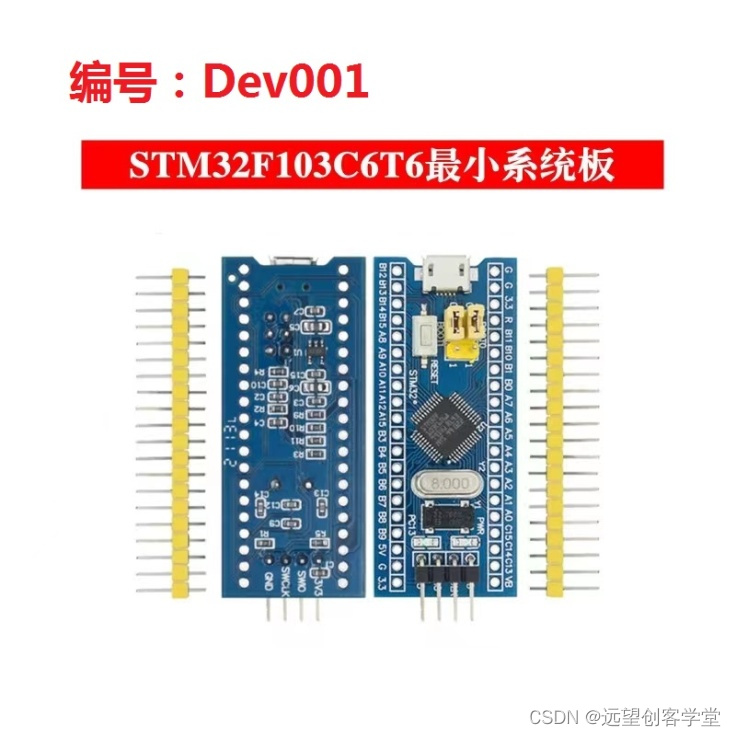

本设计使用STM32最小系统板，如下图所示

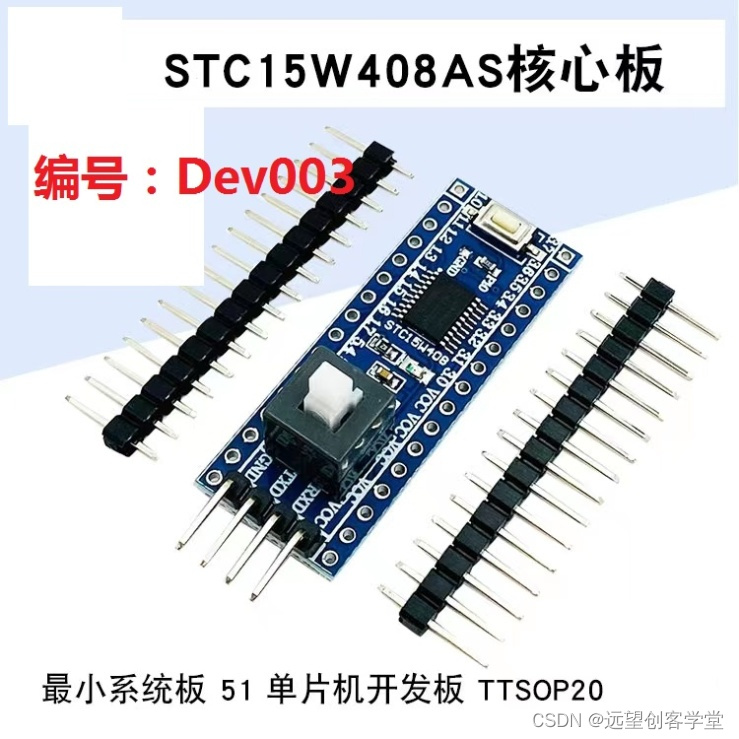

或STC15最小系统板，如下图所示：

这两种最小系统板都可以在本人某宝店铺中找到，当然也可以采用其它系统板，本设计支持其它MCU的功能定制。

三. 主从机间的无线通信

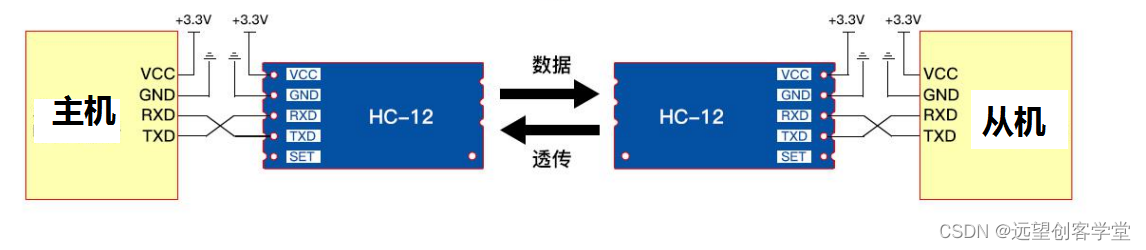

主机和从机间的无线通信采用无线串口透传模块，所以主机和从机间只需要考虑串口通信即可，通信框图如下：

具体串口通信协议见“病房呼叫系统串口协议.doc”

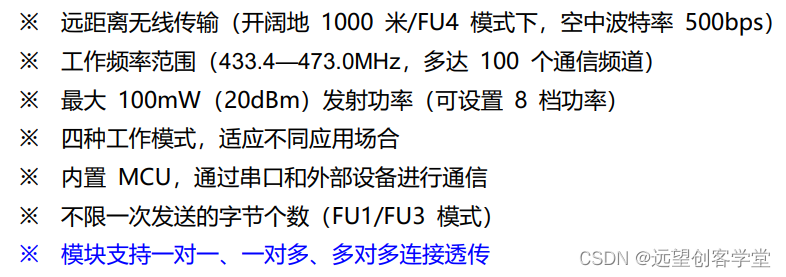

无线通信模块特点：

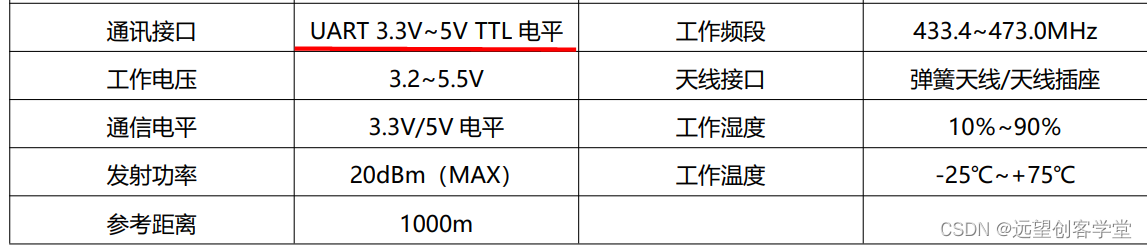

无线通信模块参数，使用的是5V供电，3.3VTTL通信电平：

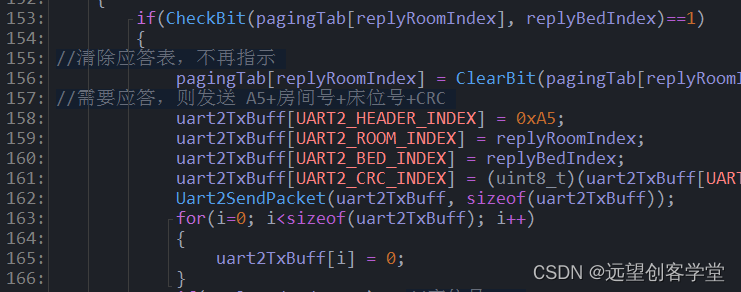

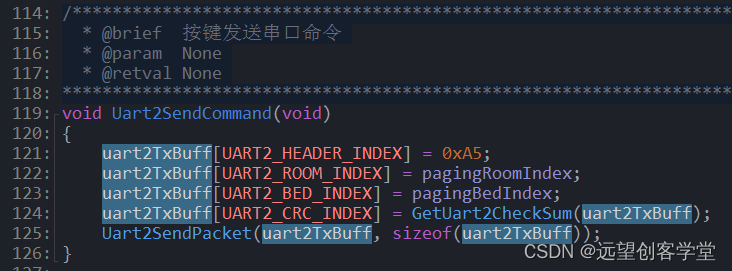

发送端无线模块程序示例：

接收端无线模块程序示例：

四. OLED显示

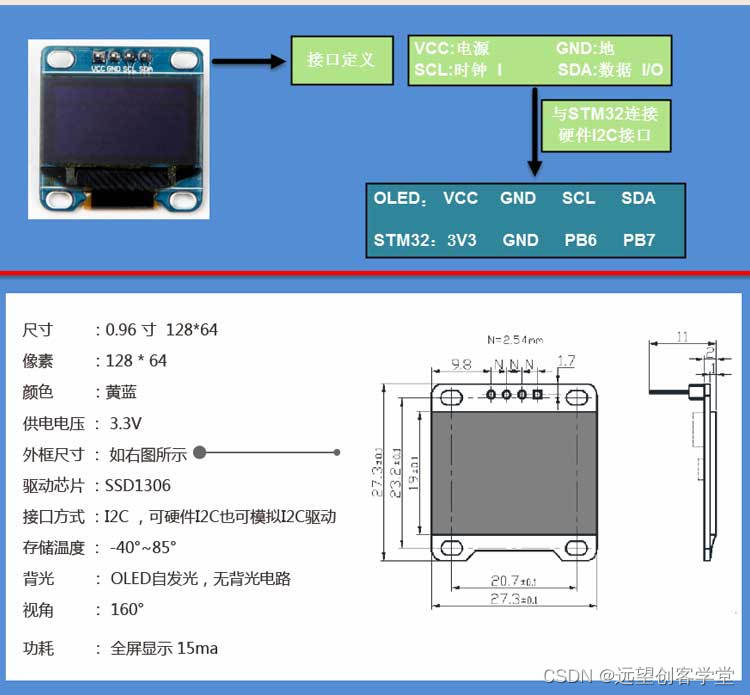

主机通过OLED显示模块指示呼叫信息，OLED为0.96inch分辨率为128*64，通信接口为I2C通信。

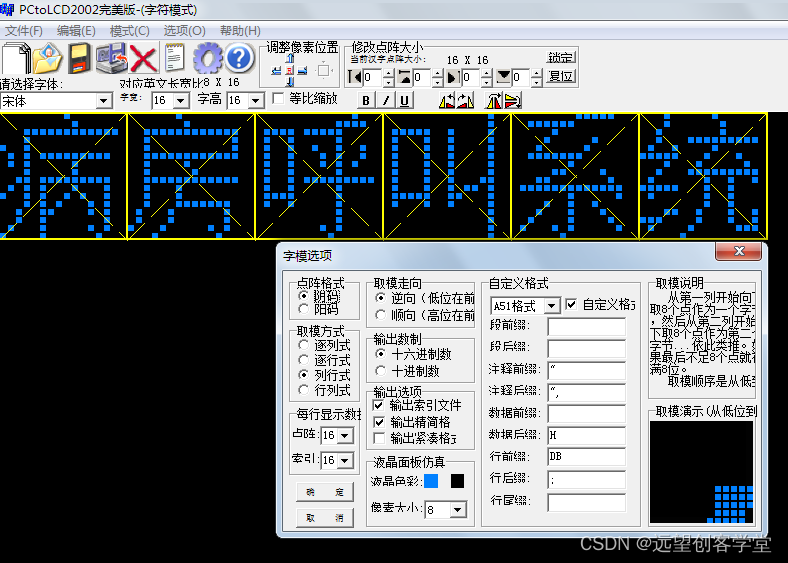

显示取模使用“PCToLCD2002”,取模设置如下图所示：

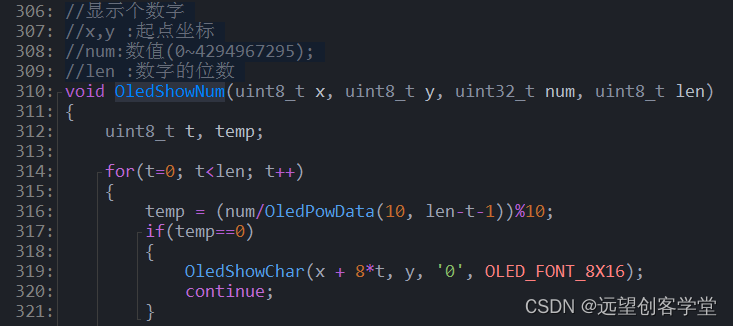

接收端OLED显示示例程序：

五. TTS语音模块的使用

主从机都使用TTS语音模块播报语音，STM32通过串口通信控制TTS语音模块。

TTS语音模块使用参考如下CSDN文章：

TTS语音播报模块UNV6288的使用方法_远望创客学堂的博客-CSDN博客_语音播放模块

具体代码控制方法如下：

六. 发送端地址的设定

本设计中发送端地址不是固定的可以手动切换，方便模拟多个房间呼叫主机的情况，主机端会轮流播报多个从机。

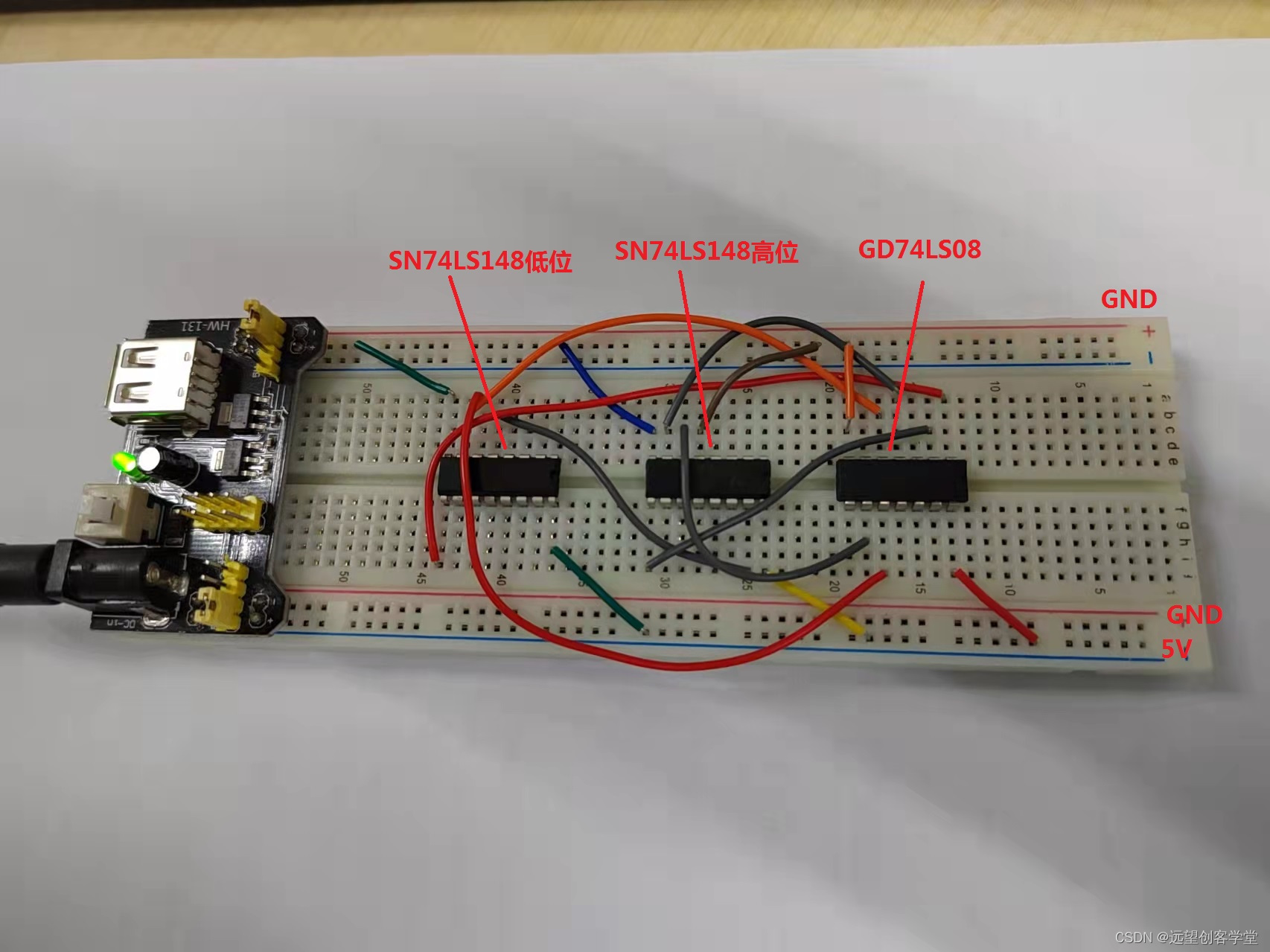

         这里使用了SN74LS148优先编码器，当然也可以直接使用IO读取，模拟8421码等。

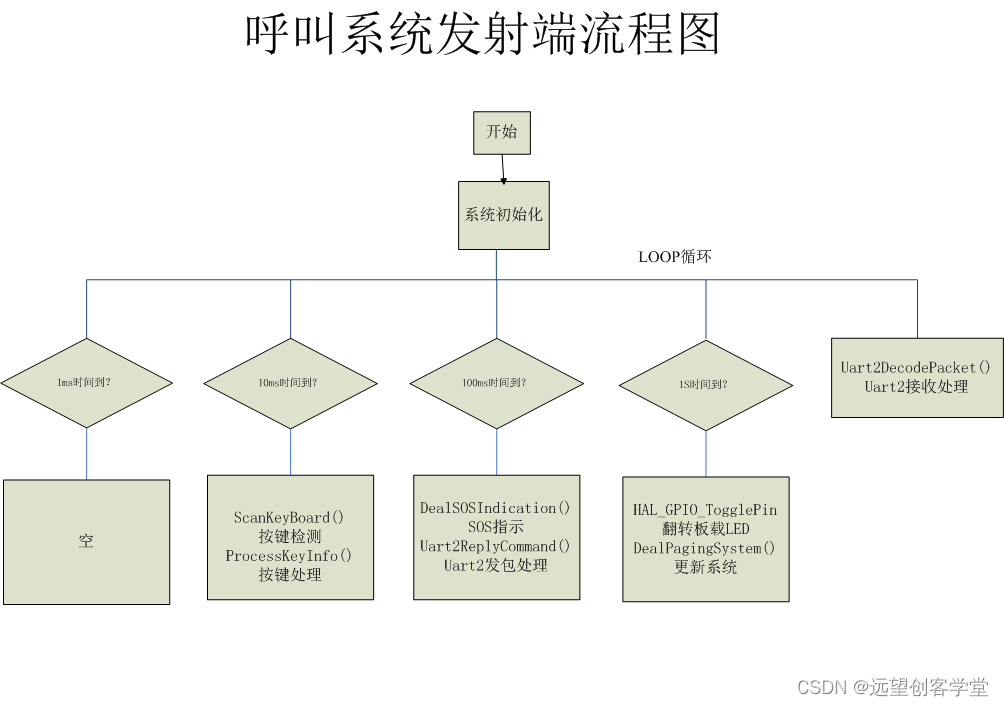

七. 软件流程图及产品链接

以上设计的一套呼叫系统可以是一主一从（一发送端一接收端），也可以是一主多从（多发送端一接收端），也可以定制功能，具体可联系博主。
