时钟对于单片机来讲类似于心脏对于人体，单片机通过时钟信号控制单片机工作。

1.时钟系统工作流程

时钟源输入----被分频或倍频----输出至系统/外设/外部接口

RC时钟精度低，体积小，
OSC时钟精度高，体积大。

HSI表示高速内部时钟

LSI表示低速内部阻容时钟

RC表示电阻电容震荡器时钟电路

HSE高速外部时钟源

LSE低速外部石英时钟源

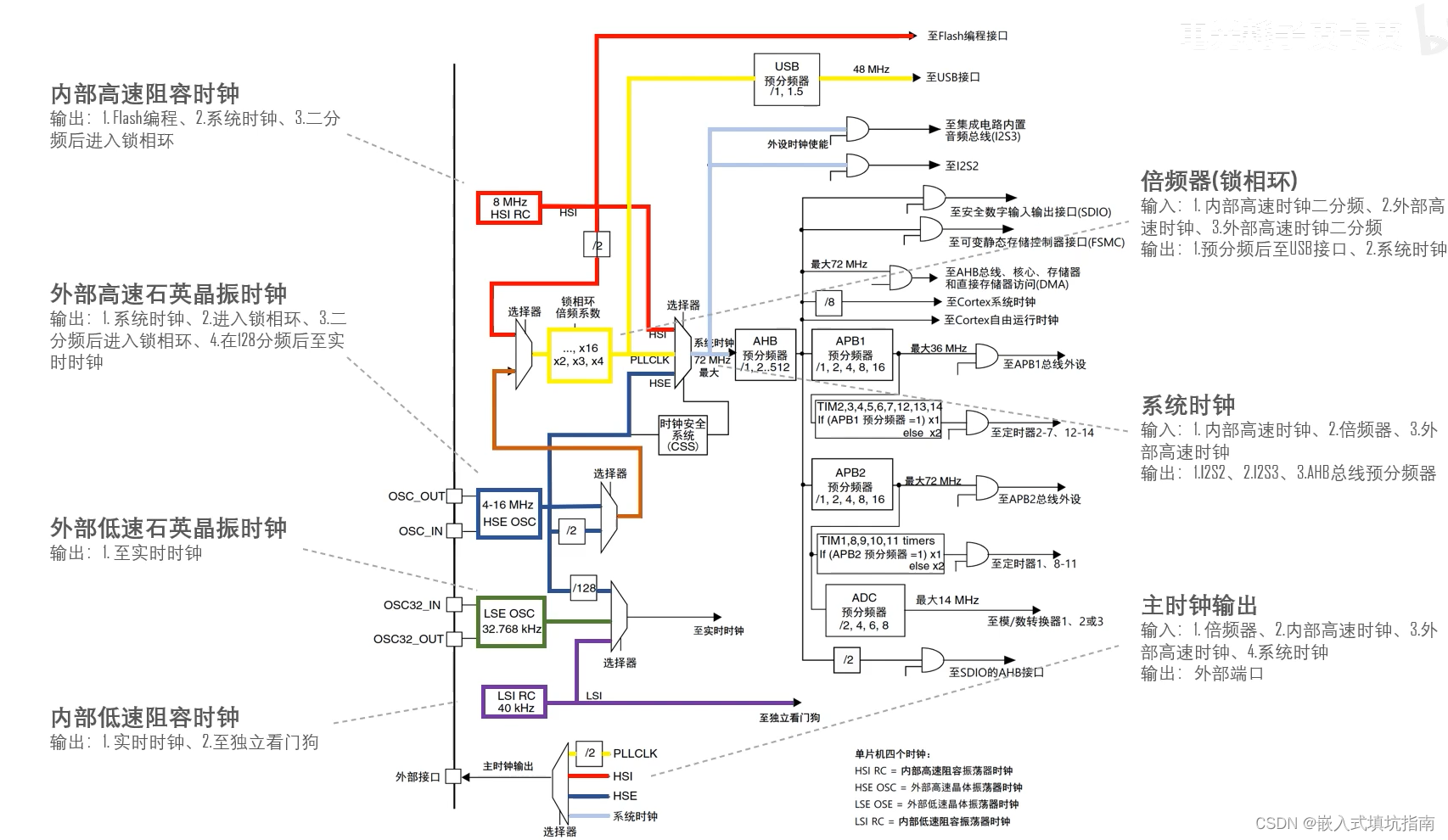

请添加图片描述
所以上图表示8MHz的内部RC时钟

所以上图表示4-16MHz的外部OSC时钟

绿色梯形部分，
请添加图片描述

在多个输入时钟源中选择一个输出

将信号进行分频，也就是除法，比如2分频，会将72MHz变为36MHz.

将信号进行倍频，也就是乘法，比如2倍频，会将36MHz变为72MHz.

为了降低功耗，部分外设在未使能的状态下，是不会接入时钟信号的，为低电平状态。

不同时钟的频率会供给不同的外设，具体要查看时钟图，
请添加图片描述
