简介：

使用U8g2库进行OLED的显示十分简单，首先要包含两个库，U8g2lib和Wire，后者是IIC通信需要用。

对于IIC接口的OLED，需要在程序中指定一下引脚的接口定义，如果是SPI接口，可以参考U8g2库自带例程中SPI接口是使用方法。

工程创建：

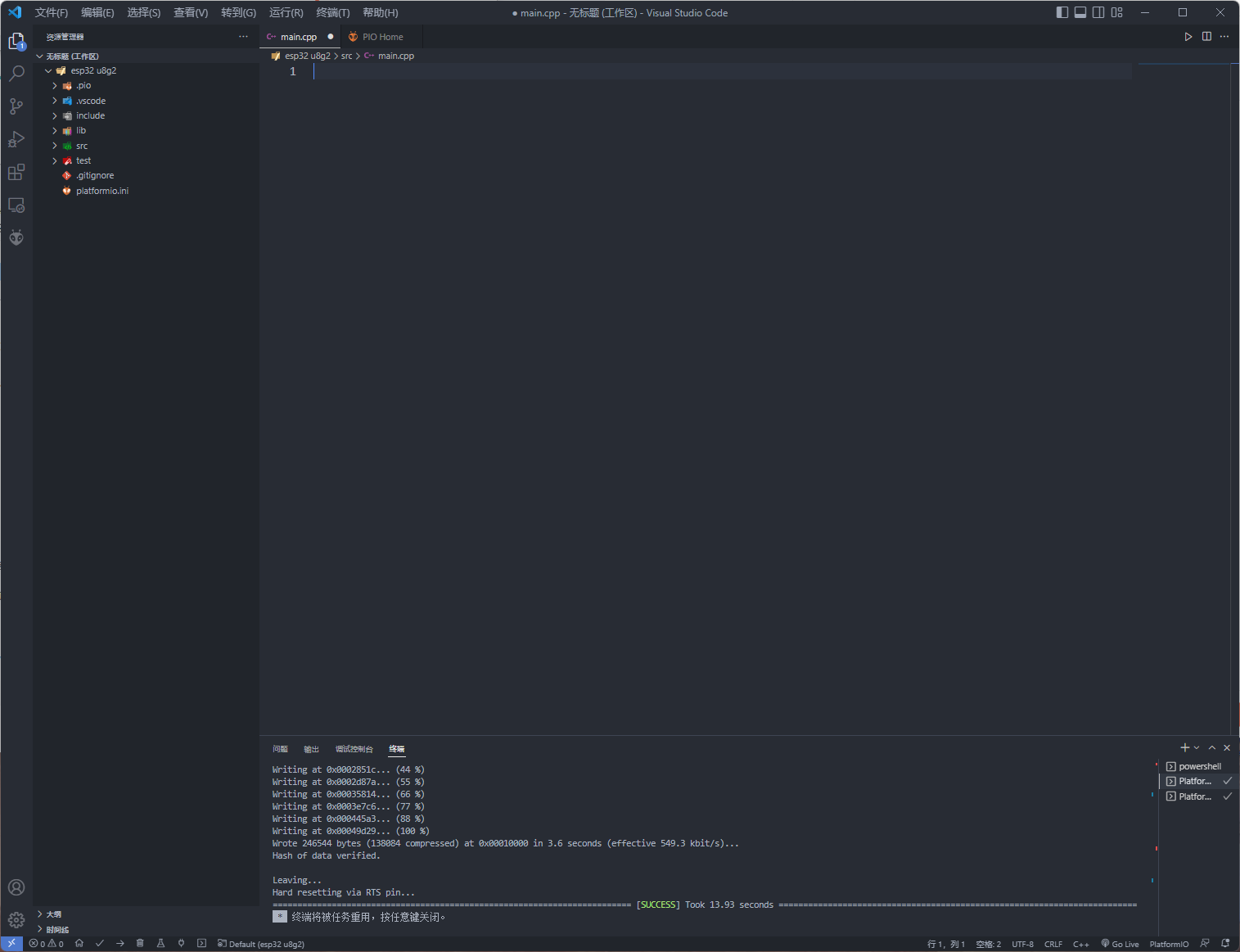

1. • 新建工程：

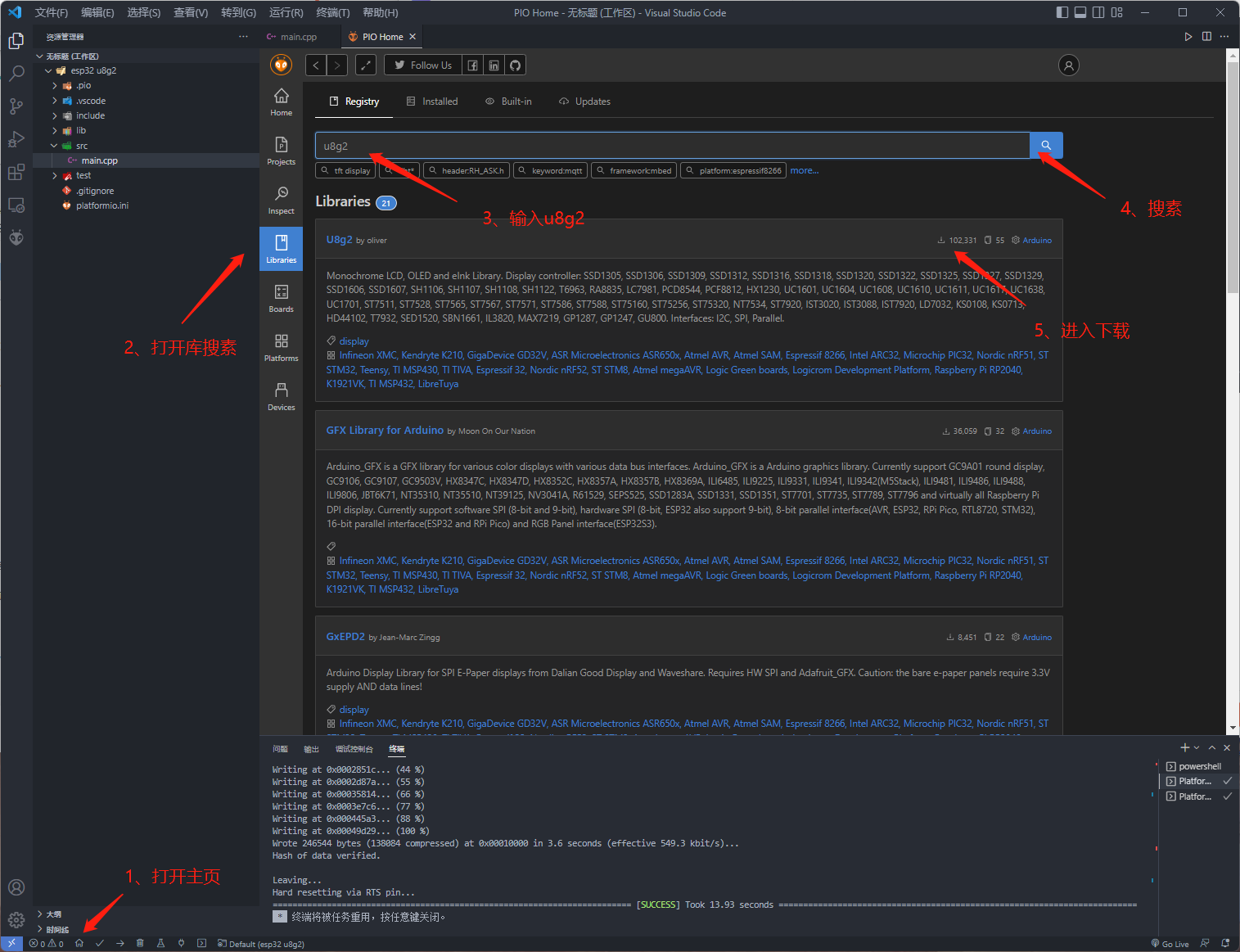

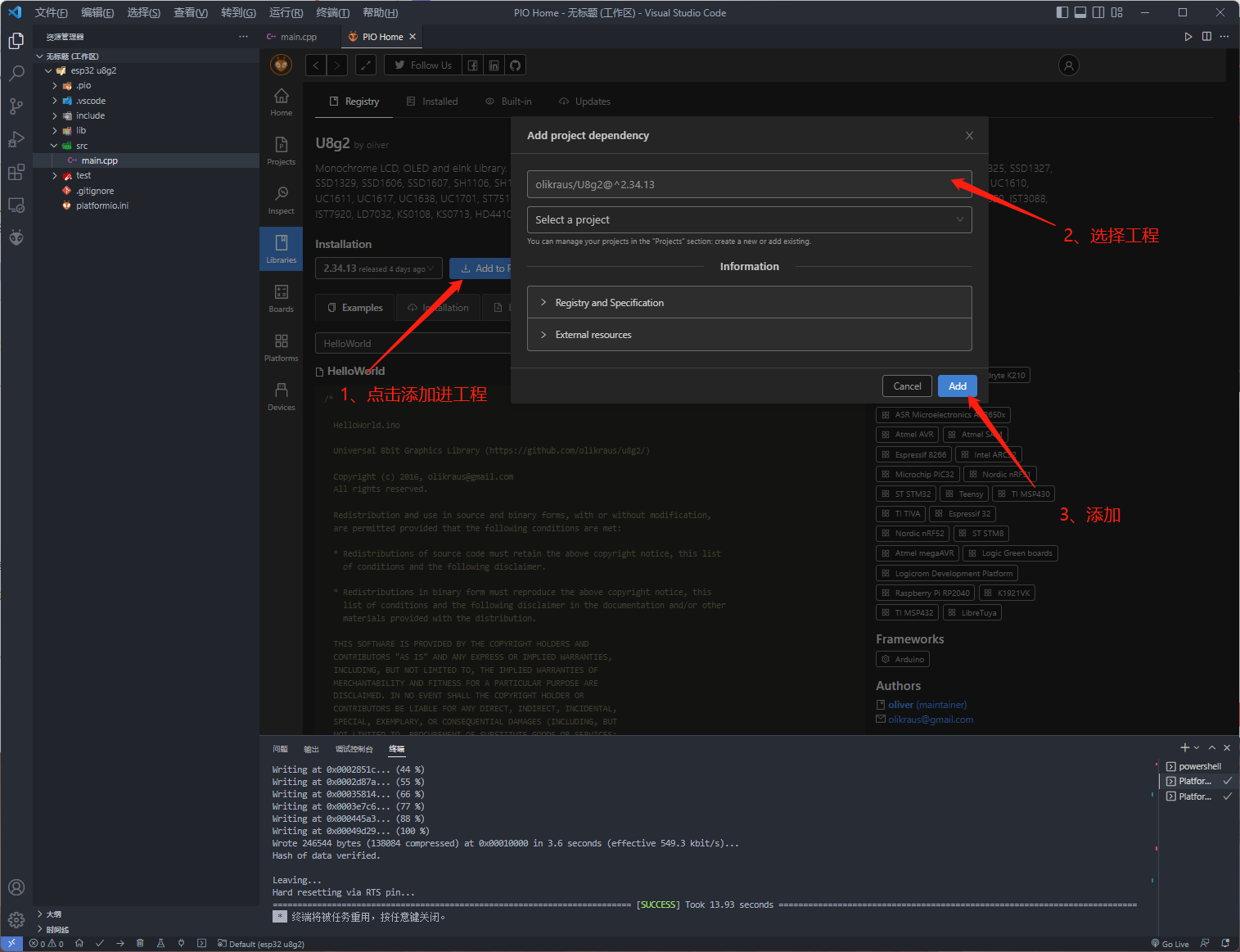

2. • 导入u8g2库

3.添加头文件和引脚定义

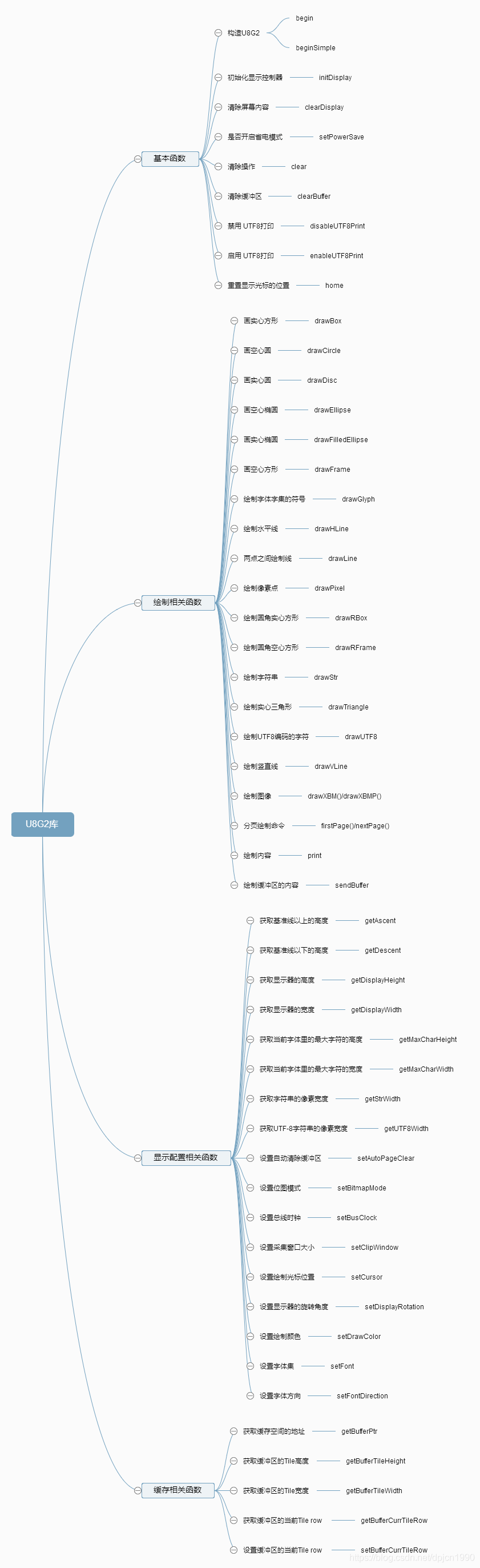

相关API：

初始化：

在Ardunio的setup中进行u8g2的初始化。

#include
#include #define SCL 5
#define SDA 4U8G2_SSD1306_128X64_NONAME_F_SW_I2C u8g2(U8G2_R0, /*clock=*/SCL, /*data=*/SDA, /*reset=*/U8X8_PIN_NONE);   void setup()
{u8g2.begin();
}

1. u8g2.begin() —— 构造U8G2

初始化显示器, 清屏, 唤醒屏幕

/*** 初始化U8g2库* @Note 关联方法 initDisplay clearDisplay setPowerSave*/
bool U8G2::begin(void)

2. u8g2.beginSimple() —— 构造U8G2

只是初始化显示器, 并不清屏, 也不唤醒屏幕

3. u8g2.initDisplay() —— 初始化显示控制器

/**
* 初始化显示控制器
*/
void U8G2::initDisplay(void)

4. u8g2.clearDisplay() —— 清除屏幕内容

/*** 清除屏幕*/
void U8G2::clearDisplay(void)

5. u8g2.setPowerSave() —— 是否开启省电模式

/*** 清除显示缓冲区* @param is_enable*        1 表示启用显示器的省电模式，屏幕上看不到任何东西*        0 表示禁用省电模式*/
void U8G2::setPowerSave(uint8_t is_enable)

6. u8g2.clear() —— 清除操作

/*** 清除屏幕显示，清除缓冲区，光标回到左上角原点位置（0，0）* @Note 关联方法 home clearDisplay clearBuffer*/
void U8G2::clear(void)

7. u8g2.clearBuffer() —— 清除缓冲区

/*** 清除内存中数据缓冲区*/
void U8G2::clearBuffer(void)

8. u8g2.disableUTF8Print() —— 禁用 UTF8打印

/*** 禁用Arduino平台下支持输出UTF8字符集，默认是开启*/
void U8G2::disableUTF8Print(void)

9. u8g2.enableUTF8Print() —— 启用 UTF8打印

/*** 开启Arduino平台下支持输出UTF8字符集*/
void U8G2::enableUTF8Print(void)

开启UTF-8后,我们可以使用其UTF-8字库

#include
#include U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, /* reset=*/U8X8_PIN_NONE, /* clock=*/22, /* data=*/21); // ESP32 Thing, HW I2C with pin remappingvoid setup(void)
{u8g2.begin();u8g2.enableUTF8Print(); // enable UTF8 support for the Arduino print() function
}
void loop(void)
{u8g2.setFont(u8g2_font_unifont_t_chinese2); // use chinese2u8g2.firstPage();do{u8g2.setCursor(0, 20);u8g2.print("helloworld"); // Chinese "Hello World"u8g2.setCursor(0, 40);u8g2.print("你好世界"); // Chinese "Hello World"} while (u8g2.nextPage());delay(1000);
}

10. u8g2.home() —— 重置显示光标的位置

/*** 重置显示光标的位置，回到原点（0，0）* @Note 关联方法 print clear*/
void U8G2::home(void)

11.loop中的通用写法：

在Ardunio的loop中编写自己想要的代码逻辑，温馨提醒，在U8g2库在loop中的通用写法是使用do{}while()的形式：

  u8g2.firstPage();do{//自己的的逻辑} while (u8g2.nextPage());delay(1000);

U8g2常用API函数 ：基础设置

setFont(font) 设置字体

• font：u8g2的字体，比较常用的有u8g2_font_unifont_t_symbols(通常使用这个)和u8g2_font_wqy12_t_gb2312b(用于显示汉字)等

setFontMode(num) 设置字体背景颜色模式

• num：启用(1)透明模式

• num：禁用(0)透明模式

setDrawColor(color) 设置所有绘图函数的位值

• color：0(显示RAM中的清晰像素值)

• color：1(设置像素值)

• color：2(异或模式)

drawPixel(x,y) 画像素点

• x、y：像素点的坐标

例如我们可以显示所有的点：

#include
#include #define SCL 5
#define SDA 4
//定义了一个宏定义，用于延时显示每一次的画图，方便观察OLED的显示过程：
#define SEND_BUFFER_DISPLAY_MS(ms)\do {\u8g2.sendBuffer(); \delay(ms);\}while(0);U8G2_SSD1306_128X64_NONAME_F_SW_I2C u8g2(U8G2_R0, /*clock=*/SCL, /*data=*/SDA, /*reset=*/U8X8_PIN_NONE);   void setup()
{u8g2.begin();u8g2.enableUTF8Print(); // enable UTF8 support for the Arduino print() function
}//画像素点-填充屏幕
void testDrawPixelToFillScreen()
{int t = 1000;u8g2.clearBuffer();for (int j = 0; j < 64; j++){for (int i = 0; i < 128; i++){u8g2.drawPixel(i, j);}}SEND_BUFFER_DISPLAY_MS(t);
}
void loop()
{testDrawPixelToFillScreen();}

画直线：

1.drawLine(x0,y0,x1,y1) 画一条线：

• x0,y0线的起点

• x1,y1线的终点

2.drawHLine(x,y,w) 画一条水平线：

• x,y线的起点

• w水平线的长度（宽度）

3.drawVLine(x,y,h) 画一条竖直线：

• x,y线的起点

• h竖直线的长度（高度）

测试函数：

//画直线
void testDrawLine()
{int t = 500;u8g2.clearBuffer();u8g2.drawStr(33, 14, "drawLine");u8g2.drawLine(0, 0, 127, 63);SEND_BUFFER_DISPLAY_MS(t);u8g2.drawLine(0, 0, 127, 0);SEND_BUFFER_DISPLAY_MS(t);u8g2.drawLine(32, 15, 127, 15);SEND_BUFFER_DISPLAY_MS(t);u8g2.drawLine(33, 16, 127, 16);SEND_BUFFER_DISPLAY_MS(t);u8g2.drawLine(127, 0, 127, 15);SEND_BUFFER_DISPLAY_MS(t);u8g2.drawLine(127, 16, 127, 63);SEND_BUFFER_DISPLAY_MS(t);
}

画空心/实心(圆角)矩形：

1.drawFrame(x,y,w,h) 绘制一个空心框

2.drawBox(x,y,w,h) 绘制一个实心矩形

3.drawRFrame(x,y,w,h,r) 绘制一个空心框(圆角)

4.drawRBox(x,y,w,h,r) 绘制一个实心矩形 (圆角)

• x,y起点坐标

• w,h框的宽度和高度

• r圆角的半径

5.测试函数：

//画空心圆角矩形
void testDrawRFrame()
{int t = 500;int x = 16;int y = 32;int w = 50;int h = 20;int r = 3;u8g2.clearBuffer();u8g2.drawStr(0, 15, "drawRFrame");u8g2.drawRFrame(x, y, w, h, r);SEND_BUFFER_DISPLAY_MS(t);u8g2.drawRFrame(x+w+5, y-10, w-20, h+20, r);SEND_BUFFER_DISPLAY_MS(t);
}

画空心实心圆：

1. • drawCircle(x,y,rad,opt) 绘制一个空心圆

2. • drawDisc(x,y,rad,opt) 绘制一个实心圆

• x,y为圆心坐标

• rad为圆的半径

• opt为选择画的部分，分为：

U8G2_DRAW_UPPER_RIGHT（右上）

U8G2_DRAW_UPPER_LEFT（左上)

U8G2_DRAW_LOWER_LEFT（左下）

U8G2_DRAW_LOWER_RIGHT（右下）

U8G2_DRAW_ALL（全部）

3. • 测试函数：

空心圆：

//画空心圆
void testDrawCircle()
{int t = 500;int stx = 0;  //画图起始xint sty = 16; //画图起始yint with = 16;//一个图块的间隔int r = 15;   //圆的半径u8g2.clearBuffer();u8g2.drawStr(0, 15, "drawCircle");u8g2.drawCircle(stx, sty - 1 + with, r, U8G2_DRAW_UPPER_RIGHT); //右上SEND_BUFFER_DISPLAY_MS(t);u8g2.drawCircle(stx + with, sty, r, U8G2_DRAW_LOWER_RIGHT); //右下SEND_BUFFER_DISPLAY_MS(t);u8g2.drawCircle(stx - 1 + with * 3, sty - 1 + with, r, U8G2_DRAW_UPPER_LEFT); //左上SEND_BUFFER_DISPLAY_MS(t);u8g2.drawCircle(stx - 1 + with * 4, sty, r, U8G2_DRAW_LOWER_LEFT); //左下SEND_BUFFER_DISPLAY_MS(t);u8g2.drawCircle(stx - 1 + with * 2, sty - 1 + with * 2, r, U8G2_DRAW_ALL);//整个圆SEND_BUFFER_DISPLAY_MS(t);
}

注意，U8g2库画出的圆，因像素点的显示原理，圆的直径占用的宽度不是半径的2倍，而是2倍再加一个像素点。

画空心/实心椭圆

1. • drawEllipse(x,y,rx,ry,opt) 绘制一个空心椭圆

2. • drawFilledEllipse(x,y,rx,ry,opt) 绘制一个实心椭圆

• x,y为圆心坐标

• rx,ry为与椭圆x和y方向的半径

• opt与画圆时的作用一致

椭圆的显示与圆的显示类似，只是椭圆可以分别指定x和y方向的半径

字符串、汉字和变量显示：

字符串的显示，可以使用drawStr函数，也可以使用通用风格的print函数。

drawStr(x,y,string) 绘制一个字符串

• x,y起点坐标

• string字符串

• 需要先设置字体，调用setFont方法；

• 这个方法不能绘制encoding超过256的，超过256需要用drawUTF8或者drawGlyph；说白了就是一般用来显示英文字符；

print("")，打印显示：

如果想要使用print显示汉子，需要先设置如下两句：

u8g2.enableUTF8Print();//enable UTF8
u8g2.setFont(u8g2_font_wqy12_t_gb2312b);//设置中文字符集

如果想要显示变量，使用print函数即可。

测试函数

//字符串/文字/变量显示测试
void testDrawStr()
{int t = 1000;u8g2.clearBuffer();u8g2.setFont(u8g2_font_wqy12_t_gb2312b);//设置中文字符集u8g2.drawStr(0, 14, "drawStr / print");SEND_BUFFER_DISPLAY_MS(t);u8g2.drawStr(0, 32, "~!@#$%^&*()_+");SEND_BUFFER_DISPLAY_MS(t);u8g2.enableUTF8Print();//enable UTF8u8g2.setFont(u8g2_font_wqy12_t_gb2312b);//设置中文字符集u8g2.setCursor(0, 48);u8g2.print("码农爱学习");SEND_BUFFER_DISPLAY_MS(t);int a = 234;u8g2.setCursor(0, 64);u8g2.print("int a = ");u8g2.setCursor(40, 64);u8g2.print(a);//显示变量SEND_BUFFER_DISPLAY_MS(t);
}

画内置图标：

drawGlyph(x,y,addr) 绘制U8g2内置的图标

• x,y起点坐标

• addr内置图标的地址

U8g2库内置了需要预先定义的图形，通过drawGlyp函数以及指定的地址，即可看OLED上显示对应的图标：

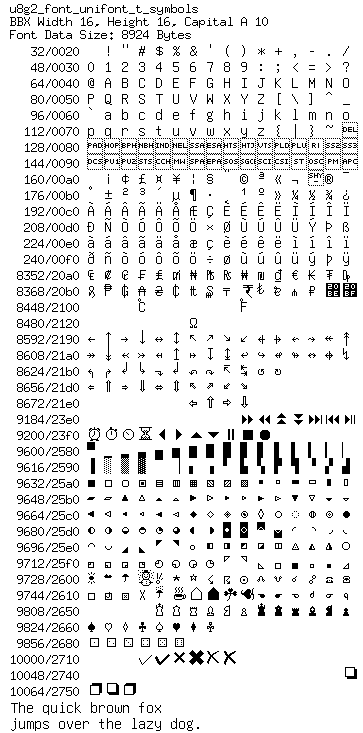

各个图形的地址定义如下：

测试程序：

void testGlyph()
{int t = 1000;u8g2.clearBuffer();u8g2.drawStr(0, 14, "drawGlyph");u8g2.drawGlyph(0, 32, 0x23f0);SEND_BUFFER_DISPLAY_MS(t);u8g2.drawGlyph(16, 32, 0x23f3);SEND_BUFFER_DISPLAY_MS(t);u8g2.drawGlyph(32, 32, 0x2603);SEND_BUFFER_DISPLAY_MS(t);u8g2.drawGlyph(48, 32, 0x2615);SEND_BUFFER_DISPLAY_MS(t);u8g2.drawGlyph(64, 32, 0x2618);SEND_BUFFER_DISPLAY_MS(t);
}

画自定义图片

drawXBM(x,y,w,h,addr) 绘制自定义图片

• x,y起点坐标

• w,h图片的宽度和高度`

• addr图片(数组)的地址

测试程序：

// width: 128, height: 48
const unsigned char bilibili[] U8X8_PROGMEM = { 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, ... 省略若干行 };void testDrawXBM()
{int t = 1000;u8g2.clearBuffer();u8g2.drawStr(0, 14, "drawXBM");u8g2.drawXBM(0, 16, 128, 48, bilibili);SEND_BUFFER_DISPLAY_MS(t);
}

显示配置相函数：

1. u8g2.getAscent()

/*** 获取基准线以上的高度* @return 返回高度值* @Note 关联方法  setFont getDescent setFontRefHeightAll*/
int8_t U8G2::getAscent(void)

• 跟字体有关（setFont）

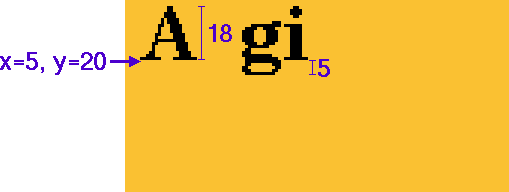

示例：下面例子，ascent是18

2. u8g2.getDescent() —— 获取基准线以下的高度

/*** 获取基准线以下的高度* @return 返回高度值* @Note 关联方法  setFont setFontRefHeightAll*/
int8_t U8G2::getDescent(void)

• 跟字体有关（setFont）；

示例：下面例子，descent是-5

3. u8g2.getDisplayHeight() —— 获取显示器的高度

/*** 获取显示器的宽度* @return 返回宽度值*/
u8g2_uint_t getDisplayWidth(void)

4. u8g2.getDisplayWidth() —— 获取显示器的宽度

 /*** 获取显示器的宽度* @return 返回宽度值*/
u8g2_uint_t getDisplayWidth(void)

5. u8g2.getMaxCharHeight() —— 获取当前字体里的最大字符的高度

/*** 获取当前字体里的最大字符的高度* @return 返回高度值* @Note 关联方法 setFont*/
u8g2_uint_t getMaxCharHeight(void)

6. u8g2.getMaxCharWidth() —— 获取当前字体里的最大字符的宽度

/*** 获取当前字体里的最大字符的宽度* @return 返回宽度值* @Note 关联方法 setFont*/
u8g2_uint_t getMaxCharWidth(void)

7. u8g2.getStrWidth() —— 获取字符串的像素宽度

/*** 获取字符串的像素宽度* @param s 绘制字符串* @return 返回字符串的像素宽度值* @Note 关联方法 setFont drawStr*/
u8g2_uint_t U8G2::getStrWidth(const char *s)

8. u8g2.getUTF8Width() —— 获取UTF-8字符串的像素宽度

/*** 获取UTF-8字符串的像素宽度* @param s 绘制字符串* @return 返回字符串的像素宽度值* @Note 关联方法 setFont drawStr*/
u8g2_uint_t U8G2::getUTF8Width(const char *s)

9. u8g2.setAutoPageClear() —— 设置自动清除缓冲区

/*** 是否自动清除缓冲区* @param mode 0 表示关闭*             1 表示开启，默认是开启*/
void U8G2::setAutoPageClear(uint8_t mode)

建议该方法保持默认就好，如果用户禁止了，那么需要自己维护缓冲区的状态或者手动调用clearBuffer；

10. u8g2.setBitmapMode() —— 设置位图模式

/*** 设置位图模式（定义drawXBM方法是否绘制背景颜色）* @param is_transparent*         0 绘制背景颜色，不透明，默认是该值*         1 不绘制背景颜色，透明* @Note 关联方法 drawXBM*/
void U8G2::setBitmapMode(uint8_t is_transparent)

11. u8g2.setBusClock() —— 设置总线时钟

/*** 设置总线时钟(I2C SPI)* @param mode clock_speed 总线时钟频率(Hz)* @Note 关联方法 begin*/
void U8G2::setBusClock(uint32_t clock_speed);

• 仅仅Arduino平台支持；

• 必须在u8g2.begin() 或者 u8g2.initDisplay()之前调用；

12. u8g2.setClipWindow() —— 限制绘图区域大小

    /*** 设置采集窗口，窗口范围从左上角(x0,y0)到右下角(x1,y1)* 也就是我们绘制的内容只能在规范范围内显示* @param x0 左上角x坐标* @param y0 左上角y坐标* @param x1 右下角x坐标* @param y1 右下角y坐标* @Note 关联方法 begin*/void U8G2::setClipWindow(u8g2_uint_t x0, u8g2_uint_t y0, u8g2_uint_t x1, u8g2_uint_t y1 );

可以通过 setMaxClipWindow 去掉该限制

⭐13. u8g2.setCursor() —— 设置光标位置

    /*** 设置绘制光标位置(x,y)* @Note 关联方法 print*/void U8G2::setCursor(u8g2_uint_t x, u8g2_uint_t y)

14. u8g2.setDisplayRotation() —— 设置显示器的旋转角度

    /*** 设置显示器的旋转角度* @param u8g2_cb 旋转选项*        U8G2_R0 不做旋转 水平*        U8G2_R1 旋转90度*        U8G2_R2 旋转180度*        U8G2_R3 旋转270度*        U8G2_MIRROR 不做旋转 水平，显示内容是镜像的，暂时不理解*/void setDisplayRotation(const u8g2_cb_t *u8g2_cb)

15. u8g2.setDrawColor() —— 设置绘制颜色

    /*** 设置绘制颜色（暂时还没有具体去了解用法）*/void U8G2::setDrawColor(uint8_t color)

⭐16. u8g2.setFont() —— 设置字体集

    /*** 设置字体集（字体集用于字符串绘制方法或者glyph绘制方法）* @param font 具体的字体集* @Note 关联方法  drawUTF8 drawStr drawGlyph print*/void U8G2::setFont(const uint8_t *font)

17. u8g2.setFontMode() 设置显示模式

启用(1)或禁用(0)透明模式

18. u8g2.setFontDirection() —— 设置字体方向

    /*** 定义字符串绘制或者图形绘制的方向* @param dir 方向* @param 关联方法 drawStr*/void U8G2::setFontDirection(uint8_t dir)

缓存相关函数

1. u8g2.getBufferPtr() —— 获取缓存空间的地址

    /*** 获取缓存空间的地址* @return 返回缓存空间起始地址* @Note 关联方法 getBufferTileHeight, getBufferTileWidth, clearBuffer*/uint8_t *U8G2::getBufferPtr(void)

2. u8g2.getBufferTileHeight() —— 获取缓冲区的Tile高度

    /*** 获取缓冲区的Tile高度* @return 返回高度值*/uint8_t U8G2::getBufferTileHeight(void)

一个tile等于8个像素点.

3. u8g2.getBufferTileWidth() —— 获取缓冲区的Tile宽度

    /*** 获取缓冲区的Tile宽度* @return 返回宽度值*/uint8_t U8G2::getBufferTileWidth(void)

4. u8g2.getBufferCurrTileRow() —— 获取缓冲区的当前Tile row

    /*** 获取缓冲区的当前Tile row行数* @return 返回当前的tilerow*/uint8_t U8G2::getBufferCurrTileRow(void)

5. u8g2.setBufferCurrTileRow() —— 设置缓冲区的当前Tile row

    /*** 设置缓冲区的当前Tile row* @param 当前的tilerow*/void U8G2::setBufferCurrTileRow(uint8_t  row)

在 firstPage/nextPage 循环时，由于底层调用了setBufferCurrTileRow，所以尽量不要自己手动调用该方法

U8g2绘制模式

U8g2支持三种绘制模式：

• Full screen buffer mode，全屏缓存模式

• Page mode (This is the U8glib picture loop) 分页模式

• U8x8, character only mode 仅仅支持普通字符

1. Full screen buffer mode

特点：

• 绘制速度快

• 所有的绘制方法都可以使用

• 需要大量的ram空间

用法:

• 清除缓冲区 u8g2.clearBuffer()

• 操作一些绘制方法

• 发送缓冲区的内容到显示器 u8g2.sendBuffer().

2. Page mode

特点：

• 绘制速度慢

• 所有的绘制方法都可以使用

• 需要少量的ram空间

3. U8x8 character mode

特点：

• 绘制速度快

• 并不是对所有的显示器都有效

• 图形绘制不可用

• 不需要ram空间

• 使用U8X8构造器，比如：

U8X8_ST7565_EA_DOGM128_4W_SW_SPI(clock, data, cs, dc [, reset])

总结：
