一、启动校验流程

edk2/QcomModulePkg/Library/avb/VerifiedBoot.c
DEBUG ((EFI_D_ERROR, "LoadImageAndAuth failed %r\n", Status)); in LoadImageAndAuth()edk2/QcomModulePkg/Application/LinuxLoader/LinuxLoader.c
DEBUG ((EFI_D_ERROR, "LoadImageAndAuth failed: %r\n", Status));BootLib/PartitionTableUpdate.c
/QcomModulePkg/Library/avb/libavb/avb_slot_verify.c
LinuxLoaderEntryStatus = GetRebootReason (&BootReason);校验启动原因EnumeratePartitions()FindPtnActiveSlotUpdatePartitionEntries()   -----   加载avb分区LoadImageAndAuth      ---------------                  VerifiedBoot.c FindBootableSlot    --------------         PartitionTableUpdate.c//errorGetBootPartitionEntry HandleActiveSlotUnbootable          //一直返回错误GetBootPartitionEntry             // BootEntry       检测没过GetActiveSlot                     //successGetBootPartitionEntry    -----    for()LoadImageAndAuthVB2  ---------------           VerifiedBoot.c avb_should_update_rollbackIsCurrentSlotBootableavb_slot_verify    ------------------      avb_slot_verify.cload_and_verify_vbmetaops->read_from_partition(ops,  AvbReadFromPartition"Load Image %a total time: %lu ms \n"avb_vbmeta_image_verifyavb_rsa_verifyiavb_parse_key_data                 //Unexpected key lengthavb_manage_hashtree_error_modeavb_append_options   //avb 根据resolved_hashtree_error_mode 设置verity_modecmdline_append_option    //设置verity_mode到slot_data->cmdlineavb_sub_cmdlineHandleActiveSlotUnbootable                //当前槽置为unbootableAppendVBCmdLine      //cmdline赋值到VBCmdLineDisplayVerifiedBootScreenDisplayVerifiedBootMenuBootLinux (&Info);UpdateCmdLineAddtoBootConfigList   //gBS = SystemTable->BootServices;这里会利用uefi boot服务记录map

二、通用块设备层对请求的处理

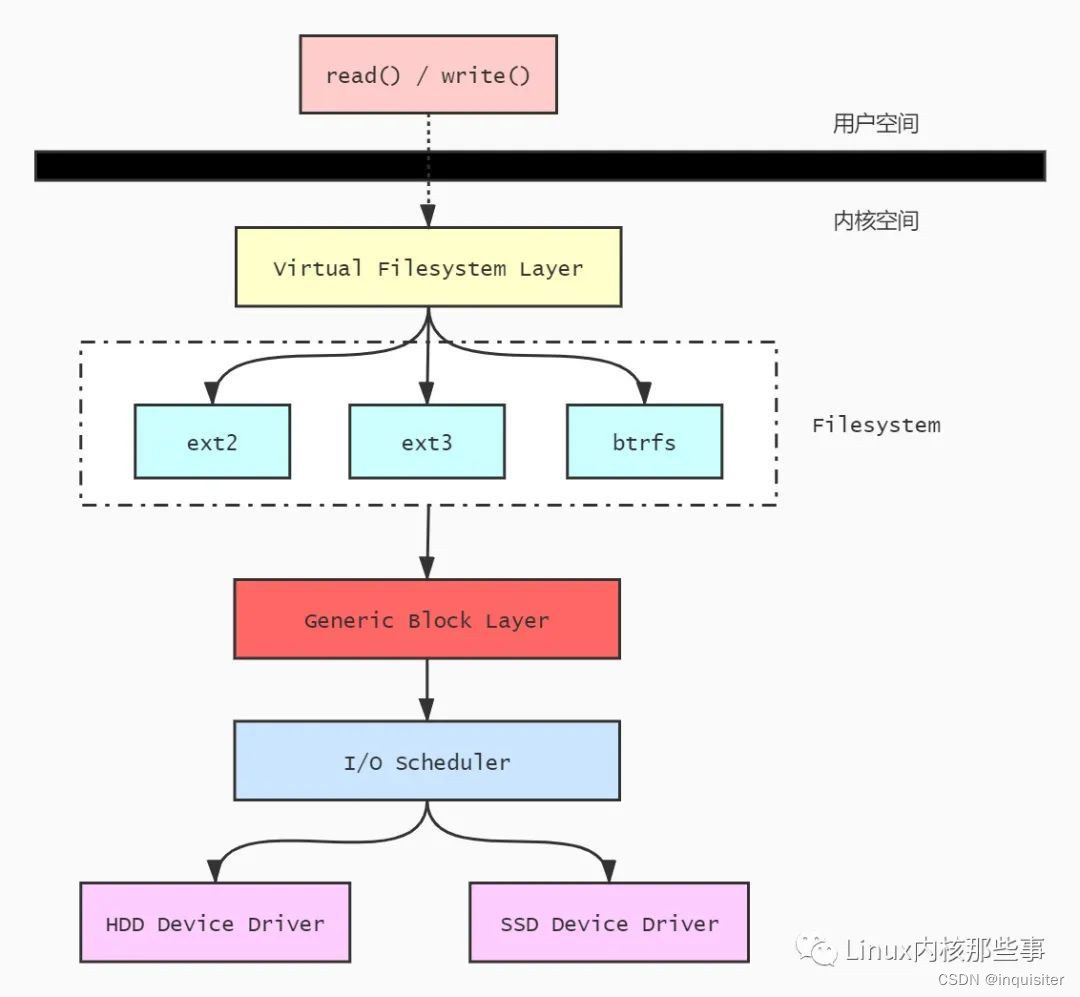

2.1 块设备概述

• 块设备的控制器传输的固定数据单元大小称为扇区（sector）。因此I/O调度器
和块设备驱动必须以扇区为单位管理数据。
• 虚拟文件系统、映射层（mapping layer）管理磁盘数据的逻辑单元大小称为块
（block）。对于文件系统来说，块是最小的磁盘数据存储单元。
• 前面在分散/聚合DMA中，我们提到块设备驱动应该能够处理称为“段”的数据
单元；每个“段”是内存中的一页或页的一部分，“段”中的数据在磁盘上是
连续的。
• 磁盘缓冲区处理的数据单元大小为“页”，每个对应一个页帧。（注1）
• 通用块设备层粘合所有上层和底层的部分，这样它就知道扇区、块、段和数据
页。

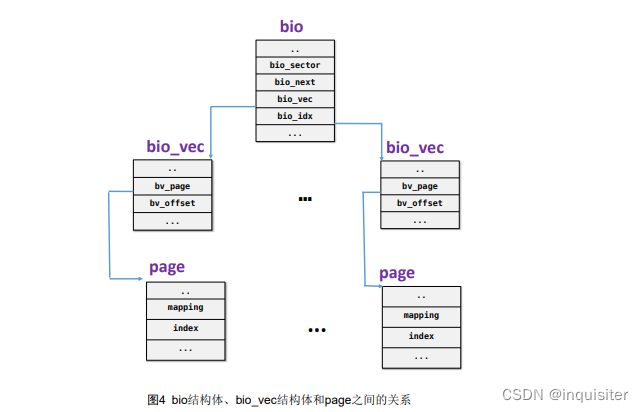

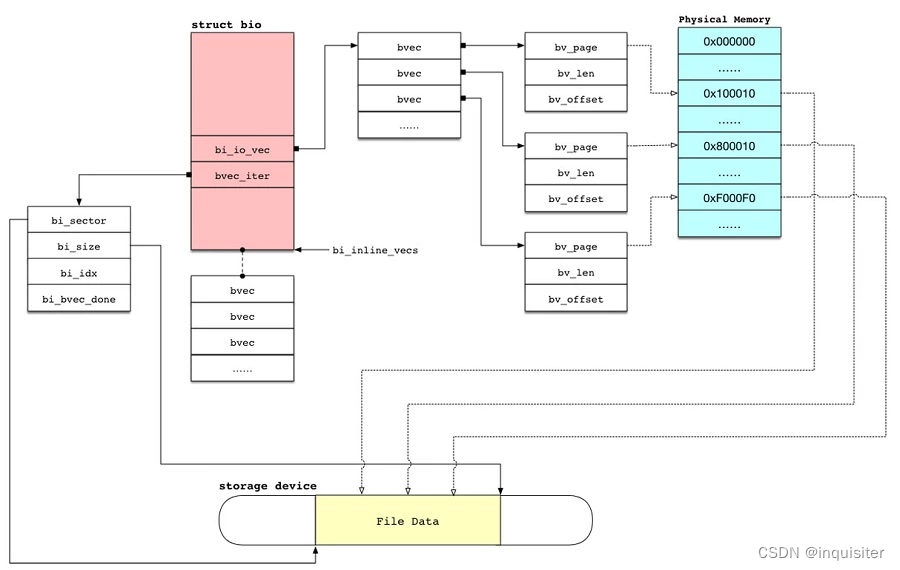

bi_io_vecs指向一个bio_vec结构体数组，该结构体链表包含了一个特定I/O操作所需要
使用到的所有段（segment）。每个bio_vec结构都是一个形式为的向量，
它描述的是一个特定的段：段所在的物理页、块在物理页中的偏移量、从给定偏移量开始的
块长度。整个bio_io_vec结构体数组表示了一个完整的缓冲区。bio_vec结构体定义在文件
include/linux/bio.h中。

内核使用gendisk结构，定义在include/linux/genhd.h中，来表示一个独立的磁盘设备。
实际上内核还使用gendisk表示分区，但是驱动程序不需要了解这些。在gendisk结构中的许
多成员必须由驱动程序进行初始化。

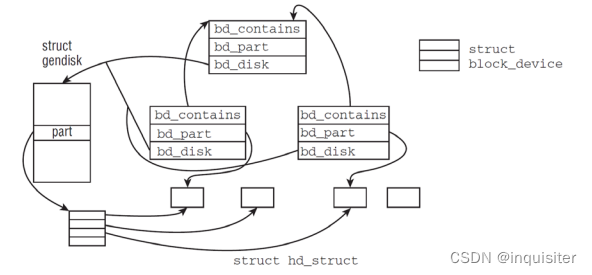

物理磁盘通常被分成多个逻辑分区。每个块设备文件可以表示一个整个物理磁盘或者其
中的一个分区。如/dev/sda、/dev/sda1、/dev/sda2等。若一个物理磁盘有多个分区，则磁
盘的布局保存在hd_struct数据结构数组中，数组的地址由gendisk结构体中的part成员保存。
hd_struct数据结构的定义在文件include/linux/genhd.h中。

当内核在系统中发现一个新磁盘时，调用alloc_disk（）分配相关数据结构，如gendisk，
hd_struct等，然后调用add_disk（）将磁盘添加到系统中。注意：一旦调用了add_disk，
磁盘设备就被“激活“，表示可以使用，并随时会调用它们提供的方法。

2.2向通用块设备层发送请求

1. 上层下发磁盘数据请求
2. 通用块层申请bio结构，将请求的数据分段记录到bio中
3. 如果请求的数据大于一个bio允许的最大数据量，则将请求分成多个bio
4. 调用submit_bio提交bio请求
5. submit_bio函数经过层层调用，最终调用块设备请求队列中的make_request_fn成员函数将bio提交给I/O调度层进行处理

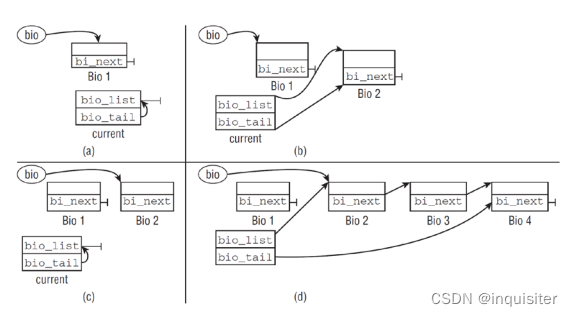

generic_make_request函数将bio连接到current->bio_list链表中，并调用__generic_make_request函数提交链表中所有的bio。

__generic_make_request函数最终会调用块设备的请求队列中的make_request_fn成员函数将bio请求发送给I/O调度层，至此对磁盘的数据请求离开通用块层，进入下一层——I/O调度层

2.3 动态校验流程

verity_mapbio->bi_end_io = verity_end_io;verity_end_ioINIT_WORK(&io->work, verity_work);queue_work(io->v->verify_wq, &io->work);verity_workverity_finish_ioverity_verify_iostruct bio *bio = dm_bio_from_per_bio_datafor (b = 0; b < io->n_blocks; b++)verity_fec_decodeDMWARN_LIMIT("%s: FEC: recursion too deep", v->data_dev->name);verity_handle_errDMERR_LIMIT("%s: %s block %llu is corrupted", v->data_dev->name,type_str, block);__submit_bioblk_mq_submit_biobio_endio                                        ///kernel_platform/msm-kernel/block/bio.cbio->bi_end_io

struct dm_verity_io {
72  	struct dm_verity *v;
73
74  	/* original value of bio->bi_end_io */
75  	bio_end_io_t *orig_bi_end_io;
76
77  	sector_t block;
78  	unsigned n_blocks;
79
80  	struct bvec_iter iter;
81
82  	struct work_struct work;
83
84  	/*
85  	 * Three variably-size fields follow this struct:
86  	 *
87  	 * u8 hash_req[v->ahash_reqsize];
88  	 * u8 real_digest[v->digest_size];
89  	 * u8 want_digest[v->digest_size];
90  	 *
91  	 * To access them use: verity_io_hash_req(), verity_io_real_digest()
92  	 * and verity_io_want_digest().
93  	 */
94  };

int verity_hash_for_block(struct dm_verity *v, struct dm_verity_io *io,
335  			  sector_t block, u8 *digest, bool *is_zero)
336  {
337  	int r = 0, i;
339  	if (likely(v->levels)) {
340  		/*
341  		 * First, we try to get the requested hash for
342  		 * the current block. If the hash block itself is
343  		 * verified, zero is returned. If it isn't, this
344  		 * function returns 1 and we fall back to whole
345  		 * chain verification.
346  		 */
347  		r = verity_verify_level(v, io, block, 0, true, digest);
348  		if (likely(r <= 0))
349  			goto out;
350  	}
352  	memcpy(digest, v->root_digest, v->digest_size);
354  	for (i = v->levels - 1; i >= 0; i--) {
355  		r = verity_verify_level(v, io, block, i, false, digest);
356  		if (unlikely(r))
357  			goto out;
358  	}
359  out:
360  	if (!r && v->zero_digest)
361  		*is_zero = !memcmp(v->zero_digest, digest, v->digest_size);
362  	else
363  		*is_zero = false;
364
365  	return r;
366  }

2.4 核心校验数据

struct dm_verity {
35  	struct dm_dev *data_dev;
36  	struct dm_dev *hash_dev;
37  	struct dm_target *ti;
38  	struct dm_bufio_client *bufio;
39  	char *alg_name;
40  	struct crypto_ahash *tfm;
41  	u8 *root_digest;	/* digest of the root block */
42  	u8 *salt;		/* salt: its size is salt_size */
43  	u8 *zero_digest;	/* digest for a zero block */
44  	unsigned salt_size;
45  	sector_t data_start;	/* data offset in 512-byte sectors */
46  	sector_t hash_start;	/* hash start in blocks */
47  	sector_t data_blocks;	/* the number of data blocks */
48  	sector_t hash_blocks;	/* the number of hash blocks */
49  	unsigned char data_dev_block_bits;	/* log2(data blocksize) */
50  	unsigned char hash_dev_block_bits;	/* log2(hash blocksize) */
51  	unsigned char hash_per_block_bits;	/* log2(hashes in hash block) */
52  	unsigned char levels;	/* the number of tree levels */
53  	unsigned char version;
54  	unsigned digest_size;	/* digest size for the current hash algorithm */
55  	unsigned int ahash_reqsize;/* the size of temporary space for crypto */
56  	int hash_failed;	/* set to 1 if hash of any block failed */
57  	enum verity_mode mode;	/* mode for handling verification errors */
58  	unsigned corrupted_errs;/* Number of errors for corrupted blocks */
59
60  	struct workqueue_struct *verify_wq;
61
62  	/* starting blocks for each tree level. 0 is the lowest level. */
63  	sector_t hash_level_block[DM_VERITY_MAX_LEVELS];
64
65  	struct dm_verity_fec *fec;	/* forward error correction */
66  	unsigned long *validated_blocks; /* bitset blocks validated */
67
68  	char *signature_key_desc; /* signature keyring reference */
69  };
70

[??? 3.809367] v->hash_blocks = 662070?? （662070-656896=5174）
[??? 3.812900] v->data_dev_block_bits=12
[??? 3.816608] v->hash_dev_block_bits=12
[??? 3.820279] v->hash_per_block_bits=7?? (4096/32 = 128, 指一个4K块上有128个哈希值)
[??? 3.823888] v->levels=3
[??? 3.826380] v->version =1
[??? 3.829033] v->digest_size=32

数据块有656896X4X1024? (超过了2G)
Level 0 :? 656896/128 = 5132个4k块
Level 1 :? 5132/128= 41个4k块
Level 2:? 40 /128 = 0，即1个4k块
共 5132+41+1 = 5174 个块

static void verity_hash_at_level(struct dm_verity *v, sector_t block, int level,
193  				 sector_t *hash_block, unsigned *offset)
194  {
195  	sector_t position = verity_position_at_level(v, block, level);
196  	unsigned idx;
198  	*hash_block = v->hash_level_block[level] + (position >> v->hash_per_block_bits);
200  	if (!offset)
201  		return;
203  	idx = position & ((1 << v->hash_per_block_bits) - 1);
204  	if (!v->version)
205  		*offset = idx * v->digest_size;
206  	else
207  		*offset = idx << (v->hash_dev_block_bits - v->hash_per_block_bits);
208  }static sector_t verity_position_at_level(struct dm_verity *v, sector_t block,
92  					 int level)
93  {
94  	return block >> (level * v->hash_per_block_bits);
95  }

三、init用户态流程

FirstStageMainFirstStageMount::DoFirstStageMountFirstStageMount::MountPartitionsFirstStageMount::MountPartitionFirstStageMountVBootV2::SetUpDmVerityAvbHandle::LoadAndVerifyVbmetaFailed to load offline vbmeta for
