经过ASEMI整流桥MB10F后输出电压是多少_办公生活

创始人

2024-05-20 15:02:21

编辑-Z

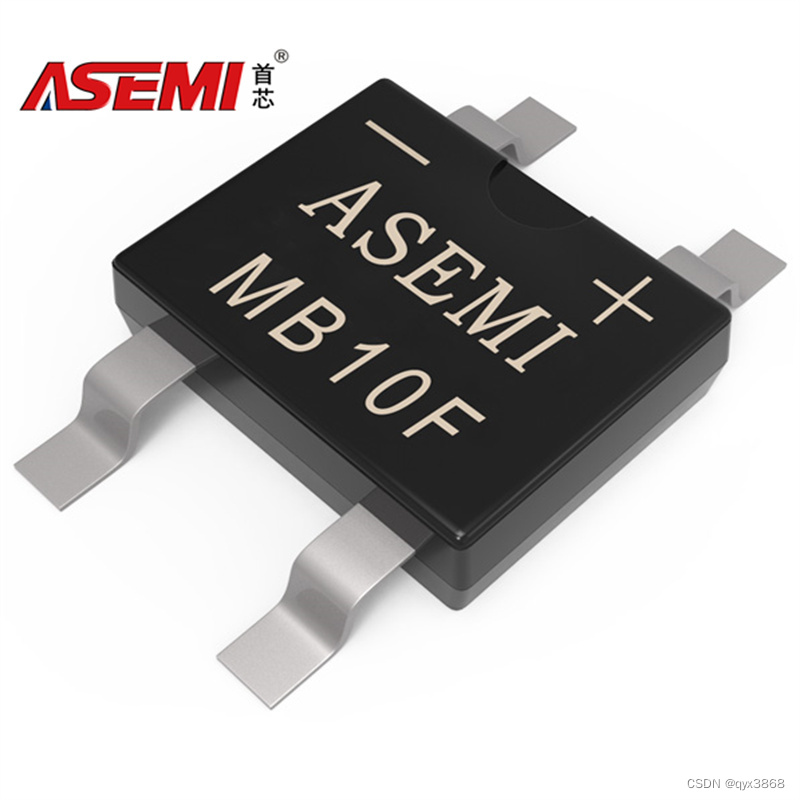

型号：MB10F

封装：MBF-4

最大重复峰值反向电压（VRRM）：1000V

最大平均正向整流输出电流（IF）：1.0A

峰值正向浪涌电流（IFSM）：35A

每个元件的典型热阻（ReJA）：85℃/W

工作结和储存温度范围（TJ, TSTG）：-55 to +150℃

最大瞬时正向压降（VF）：1V

最大直流反向电流（IR）：5uA

经过ASEMI整流桥MB10F后输出电压是多少？

1、当输出无电容滤波器且无负载时：

单二极管半波整流时，整流后的输出电压约为0.45×220V=99V如果是MB10F四二极管全波整流，输出电压约为0.9×220V=198V

2、当输出具有电容滤波且无负载时：

无论是半波整流还是MB10F全波整流，输出电压均为AC 220V的峰值电压，约为220×1.414=311V

3、当输出未经电容滤波并有负载时：

在这种情况下，输出电压基本上类似于第一种情况。单二极管半波整流时，整流后的输出电压约为0.45×220V=99V如果是MB10F四二极管全波整流，输出电压约为0.9×220V=198V

4、当输出具有电容滤波和负载时：

这种情况下的输出电压无法确定。其输出电压与负载大小和输出滤波器电容有关。负载越大，输出电压越小，滤波器电容越大，并且输出电压越大。通常，输出电压根据经验值确定。半波整流0.9×220=198V，MB10F全波整流为1.1×220V=242V
