什么是桥式整流电路？

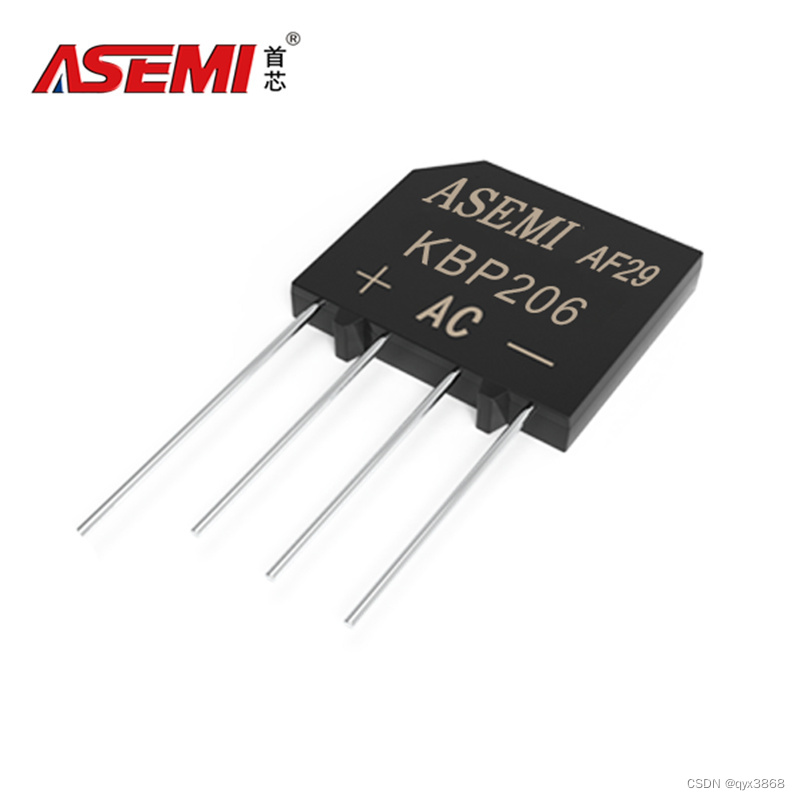

桥式整流电路由四个二极管以闭环“桥式”配置连接，以产生所需的输出。这种桥式电路的主要优点是不需要特殊的中央抽头变压器，从而减小了尺寸和成本。单个次级绕组连接到二极管桥网络的一侧，负载连接到另一侧，KBP206整流桥正是这样的桥式整流电路。

KBP206桥式整流电路特性参数的计算

桥式整流电路的主要参数包括：

纹波系数

峰值反向电压（PIV）

效率

纹波系数

使用一个因子来测量输出DC信号的平滑度称为纹波因子。这里，平滑DC信号可以被认为是具有小纹波的输出DC信号，而高纹波DC信号可以作为具有高纹波的输出信号。在数学中，它可以定义为纹波电压和纯直流电压的分数。

对于桥式整流器KBP206，纹波因数的参数计算公式为：Γ=√（Vrms2/VDC）−1

桥式整流器的纹波系数值为0.48

峰值反向电压

峰值反向电压或PIV可以定义为当二极管在整个负半周期期间以反向偏置条件连接时二极管的最高电压值。KBP206桥接电路由四个二极管组成，如D1、D2、D3和D4。

在正半周期中，两个二极管（如D1和D3）处于导通位置，而D2和D4二极管处于非导通位置。类似地，在负半周期中，诸如D2和D4的二极管处于导通位置，而诸如D1和D3的二极管处于非导通位置。

效率

整流器KBP206的效率主要决定整流器将AC（交流）转换为DC（直流）的能力。整流器的效率可以定义为；它是直流o/p功率和交流i/p功率的比值。桥式整流器的最大效率为81.2%。

η=直流o/p功率/交流i/p功率
