先要看一个设置方面的东西：

进入设置-pcb-通用

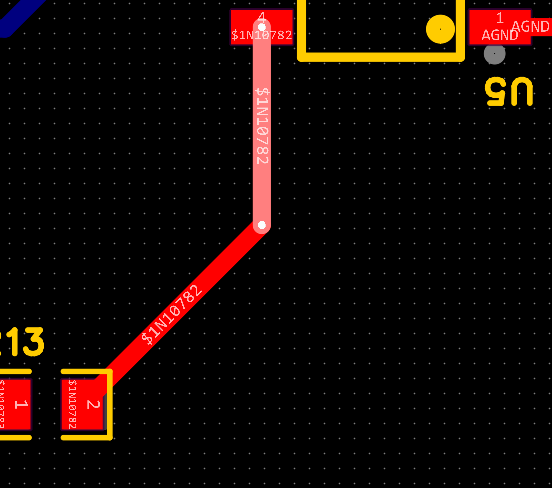

我鼠标放到竖着的线上面，第一次点左键是这样选中的：

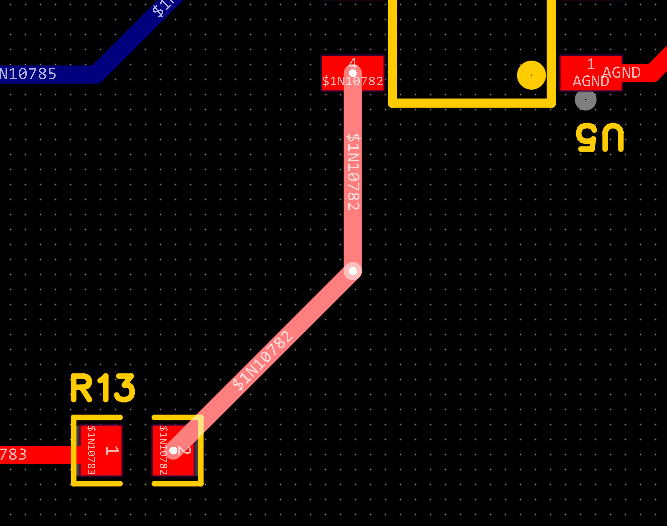

 再点一次左键是这样选中的：

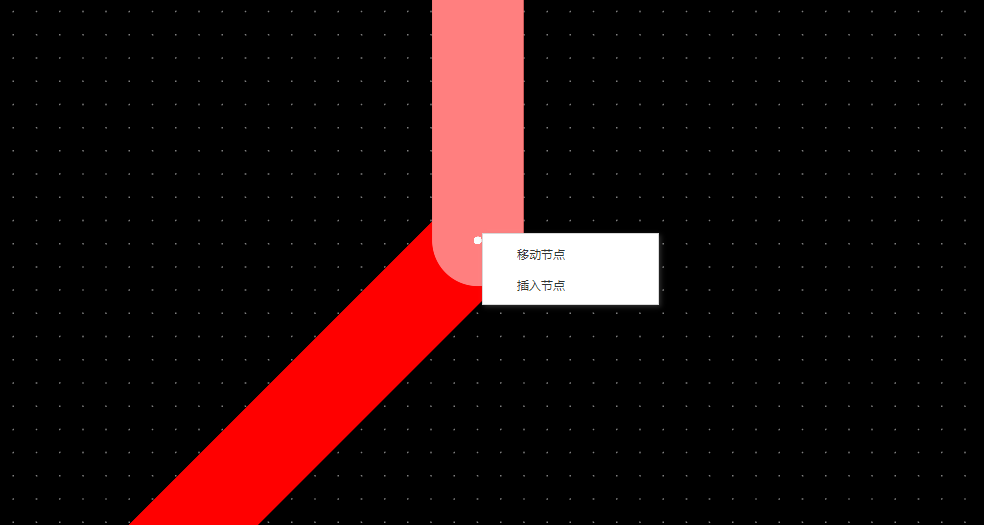

这个时候，把鼠标放到转角的地方，点右键，就会出现对于节点的选项

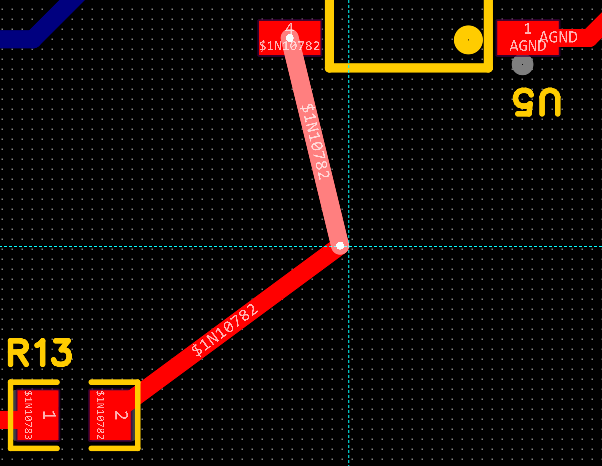

 如果点击移动节点，就可以用鼠标拖着这个点放置

 如果选择插入节点，就可以在这个线段上选择一个地方放置插入的节点

好玩的地方来了，如果这个时候插入的节点选择插入在拐点的地方，那么久达成了和前面移动节点一样的效果。

移动原理图上的节点：

导线节点

点击导线的时候，可以看见导线上的节点，其中白色的是虚拟节点，红色的是真实节点，拖动虚拟节点可以生成真实节点，右键删除线段的时候是删除真实节点之间的线段。
