1.consul

1.概念

consul是google开源的一个使用go语言开发的服务管理软件。支持多数据中心、分布式高可用的、服务发现和配置共享。采用Raft算法，用来保证服务的高可用，并且可以发现后台服务的网络改动将其注册，便于我们管理后端服务。

2.特性

1.服务注册与发现：consul通过DNS或者HTTP接口使服务注册和服务发现变的很容易，一些外部服务，例如saas提供的也可以一样注册。
2.健康检查：健康检测使consul可以快速的告警在集群中的操作。和服务发现的集成，可以防止服务转发到故障的服务上面。
3.Key/Value存储：一个用来存储动态配置的系统。提供简单的HTTP接口，可以在任何地方操作。
4.多数据中心：无需复杂的配置，即可支持任意数量的区域。

3.template

1.概念

Consul-Template是一个守护进程，用于实时查询Consul集群信息，并更新文件系统上任意数量的指定模板，生成配置文件。更新完成以后，可以选择运行 shell 命令执行更新操作，重新加载 Nginx

2.harbor

1.概念

本地私有镜像仓库（最新版本的docker已经不支持私有仓库）
是一款图形化界面管理工具，由docker-compose部署创建
模块：harbor/docker-compose.yml

2.特性

基于角色控制、镜像复制完成仓库搭建
支持镜像删除、LDAP/AD协议（轻量级DAP协议）
支持图形化界面管理、审计管理等

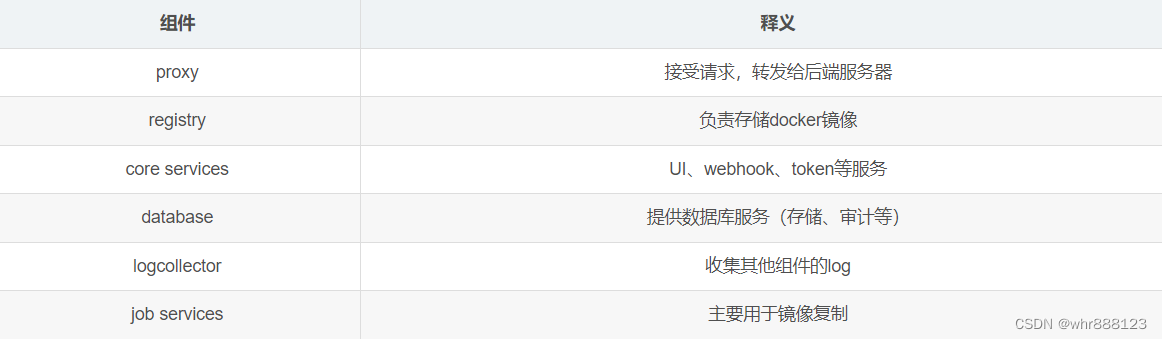

3.构成

1.Proxy:

是一个 nginx 的前端代理

2.Registry:

负责储存 Docker 镜像，并处理 Docker push/pull 命令

3.Core services:

Harbor的核心功能，主要提供以下3个服务

1. UI: 提供图形化界面，帮助用户管理 Registry 上的镜像
2. WebHook：为了及时获取Registry上image 状态变化的情况
3. Token 服务：负责根据用户权限给每个 Docker push/pull 命令签发 Token

4.Database：

为core services提供数据库服务

5.Job services:

主要用于镜像复制，本地镜像可以被同步到远程 Harbor 实例上

6.Log collector:

负责收集其他组件的日志到一个地方

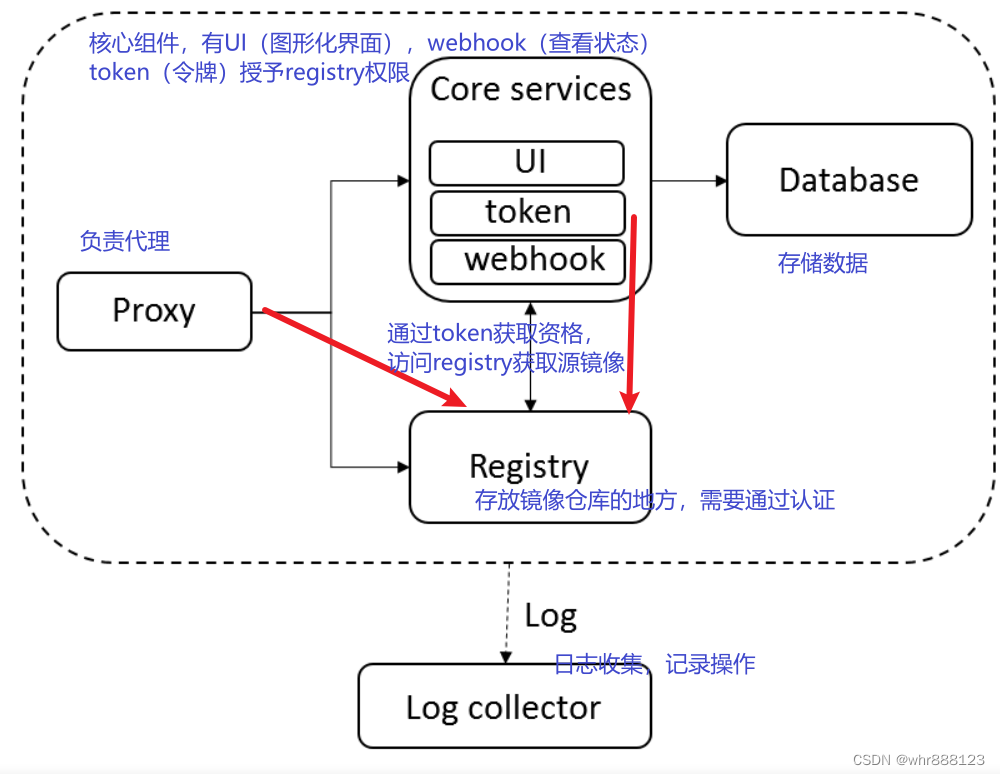

4.工作流程

1.所有的请求或认为的操作都会首先交给proxy
2.proxy会先将请求转发给后端Core services，Core services 中包含 UI、token（身份验证服务）、webhook（网站的一些服务功能）
3.通过token进行身份认证
4.转发给registry进行镜像下载等操作
5.每一次下载和上传都产生操作记录，生成日志，保存至database中
6.database记录保存镜像的元信息及用户与组的身份信息，通过验证授权才能允许相关操作
