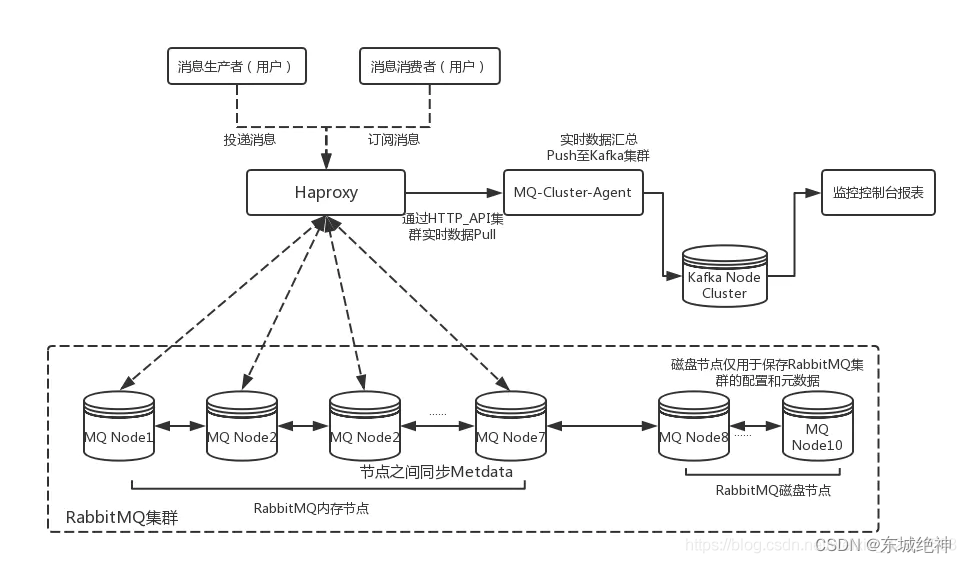

一、集群架构

说明：对于消息的生产和消费者可以通过HAProxy的软负载将请求分发至RabbitMQ集群中的Node1～Node7节点，其中Node8～Node10的三个节点作为磁盘节点保存集群元数据和配置信息。

二、环境信息

环境信息如下：

三、系统环境

说明：以下操作需分别在Rabbitmq所有节点服务器上操作。

1、修改主机名和/etc/hosts文件

#1、设置主机名（主机192.168.1.191上执行）
[root@localhost ~]# hostnamectl set-hostname rabbit01#2、设置主机名（主机192.168.1.192上执行）
[root@localhost ~]# hostnamectl set-hostname rabbit02#3、设置主机名（主机192.168.1.193上执行）
[root@localhost ~]# hostnamectl set-hostname rabbit03#3、设置主机名（主机192.168.1.194上执行）
[root@localhost ~]# hostnamectl set-hostname haproxy#4、修改hosts文件（主机192.168.1.191、192.168.1.192、192.168.1.193上执行）
[root@localhost ~]# vim /etc/hosts
192.168.1.191 rabbit01
192.168.1.192 rabbit02
192.168.1.193 rabbit03
192.168.1.194 haproxy

2、关闭防护墙和selinux

#主机192.168.1.191、192.168.1.192、192.168.1.193、192.168.1.194上执行，需重启服务器
[root@localhost ~]# systemctl stop firewalld && systemctl disable firewalld
[root@localhost ~]# sed -i 's#enforcing#SELINUX=disabled#g' /etc/selinux/config
[root@localhost ~]# sed -i 's#enforcing#SELINUX=disabled#g' /etc/sysconfig/selinux

3、设置进程数

说明：root账号下ulimit -u出现的max user processes的值默认是/proc/sys/kernel/threads-max的值/2,即系统线程数的一半。普通账号下ulimit -u出现的max user processes的值默认是/etc/security/limits.d/20-nproc.conf文件中定义的大小。

#主机192.168.1.191、192.168.1.192、192.168.1.193上执行
#1.在/etc/security/limits.conf文件里添加如下内容
* soft nproc 65535
* hard nproc 65535
#注意：修改这里，普通用户max user process值是不生效的，需要修改/etc/security/limits.d/20-nproc.conf文件中的值。

4、设置文件描述符数

#主机192.168.1.191、192.168.1.192、192.168.1.193上执行
#1.在/etc/security/limits.conf文件里添加如下内容
* soft nofile 65535
* hard nofile 65535

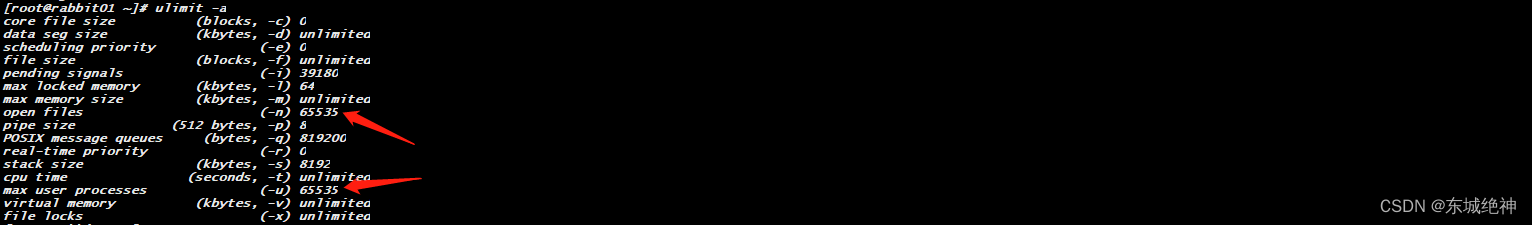

如下图所示，则表示进程数和文件描述符数设置成功！

四、集群部署

4.1、下载安装软件包

说明：以下操作需分别在Rabbitmq所有节点服务器上操作。

[root@rabbit01~]# curl -s https://packagecloud.io/install/repositories/rabbitmq/erlang/script.rpm.sh | sudo bash
[root@rabbit01~]# yum install erlang-23.3.4.11-1.el7.x86_64 -y
[root@rabbit01~]# yum install socat logrotate -y
[root@rabbit01~]# wget https://github.com/rabbitmq/rabbitmq-server/releases/download/v3.9.16/rabbitmq-server-3.9.16-1.el7.noarch.rpm
[root@rabbit01~]# yum install rabbitmq-server-3.9.16-1.el7.noarch.rpm -y

4.2、新增变量文件

说明：以下操作需分别在Rabbitmq所有节点服务器上操作。

#1、创建数据及日志目录
[root@rabbit01~]# mkdir /data/basic-data/rabbitmq-server/{data,logs} -pv#2、修改rabbitmq-env.con文件
[root@rabbit01~]# vim /etc/rabbitmq/rabbitmq-env.conf
RABBITMQ_MNESIA_BASE=/data/basic-data/rabbitmq-server/data
RABBITMQ_LOG_BASE=/data/basic-data/rabbitmq-server/logs#3、目录授权
[root@rabbit01~]# chown -R rabbitmq:rabbitmq /data/basic-data/rabbitmq-server -R

注明：默认配置在/etc/rabbitmq目录下，如果不存在直接创建就可以，RabbitMQ应用会自动加载；rabbitmq-env.conf包含重写RabbitMQ脚本和CLI工具中内置的默认值的环境变量。

4.3、修改配置文件

说明：以下操作需分别在Rabbitmq所有节点服务器上操作。

[root@rabbit01 ~]# vim /usr/lib/rabbitmq/lib/rabbitmq_server-3.9.16/plugins/rabbit-3.9.16/ebin/rabbit.app
{vm_memory_high_watermark, 0.7},

4.4、同步cookie文件

说明：将rabbit01机器的.erlang.cookie文件复制到rabbit02和rabbit03机器（此文件在rabbitmq服务启动时自动生成），因为节点之间需要通过此文件来判断是否允许交流（判断是否属于集群内部节点），如果三台机器的此文件内容不一致则集群无法启动成功。此文件内容一般是由不超过255个数字或字母组成的字符串构成。

#1、启动rabbit01（192.168.1.191）节点的rabbitmq-server服务
[root@rabbit01 ~]# systemctl start rabbitmq-server#2、将rabbit01机器的.erlang.cookie文件复制到rabbit02和rabbit03机器上
[root@rabbit01 ~]# scp /var/lib/rabbitmq/.erlang.cookie root@rabbit02:/var/lib/rabbitmq/
[root@rabbit01 ~]# scp /var/lib/rabbitmq/.erlang.cookie root@rabbit03:/var/lib/rabbitmq/#3、目录授权
[root@rabbit02 ~]# chown rabbitmq:rabbitmq /var/lib/rabbitmq/.erlang.cookie
[root@rabbit03 ~]# chown rabbitmq:rabbitmq /var/lib/rabbitmq/.erlang.cookie#4、分别启动rabbit02节点（192.168.1.192）和rabbit03（192.168.1.193）节点的rabbitm-server服务
[root@rabbit02 ~]# systemctl start rabbitmq-server
[root@rabbit03 ~]# systemctl start rabbitmq-server

4.4、将节点加入集群中

说明：分别在rabbit02节点和rabbit03节点上执行。

#1、停止服务
#注：这里的参数stop_app和stop是不一样的，stop是停掉服务，stop_app是停掉这个节点，但是并没有停止rabbitmq依赖的erlang进程
[root@rabbit02 ~]# rabbitmqctl stop_app#2、加入集群,--ram是以内存方式加入
[root@rabbit02 ~]# rabbitmqctl join_cluster --ram rabbit@rabbit01#3、启动服务
[root@rabbit02 ~]# rabbitmqctl start_app

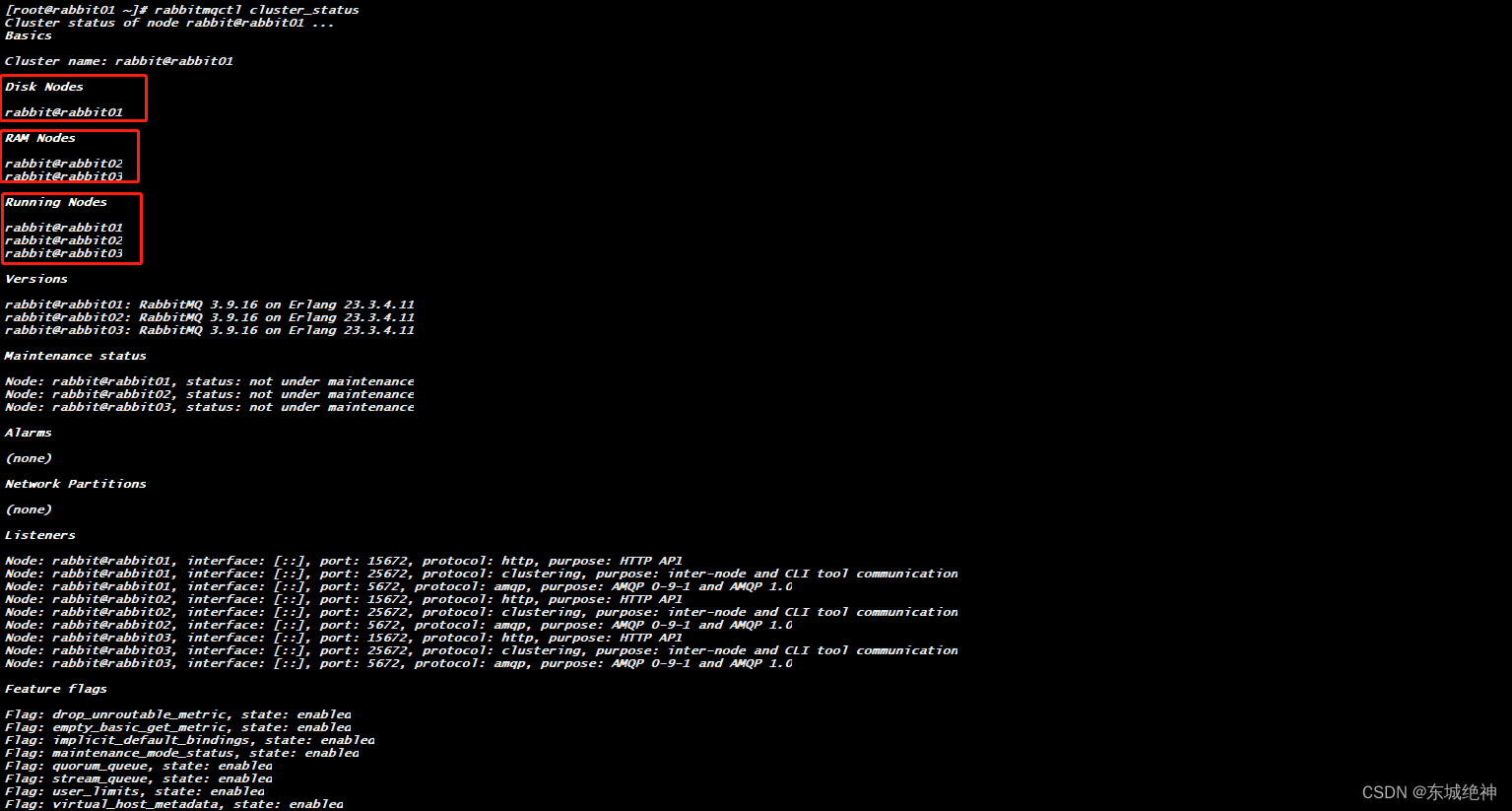

如下图所示：

4.4、配置镜像队列

说明：以下操作只需在其中一个节点上操作即可，这里默认操作在rabbit01节点。

# 所有队列exchangess 或者 queue都为镜像模式
# ^'表示所有匹配所有队列名称
[root@rabbit01 ~]# rabbitmqctl set_policy ha-all "^" '{"ha-mode":"all"}'
Setting policy "ha-all" for pattern "^" to "{"ha-mode":"all"}" with priority "0" for vhost "/" ...

4.5、添加用户授权

说明：以下操作只需在其中一个节点上操作即可，这里默认操作在rabbit01节点。

# 1、创建用户并设置密码
[root@rabbit01 ~]# rabbitmqctl add_user admin admin123#2、赋予其administrator角色
[root@rabbit01 ~]# rabbitmqctl set_user_tags admin administrator#3、设置权限
[root@rabbit01 ~]# rabbitmqctl  set_permissions -p "/" admin '.*' '.*' '.*'

4.5、开启管理插件

说明：以下操作需分别在Rabbitmq所有节点服务器上操作。

[root@rabbit01 ~]# rabbitmq-plugins enable rabbitmq_management

五、负载均衡

说明：以下操作只需要在haproxy节点操作即可。

1、安装haproxy

说明：HAProxy提供高可用性、负载均衡以及基于TCP和HTTP应用的代理，支持虚拟主机，它是免费、快速并且可靠的一种解决方案。根据官方数据，其最高极限支持10G的并发。HAProxy支持从4层至7层的网络交换，即覆盖所有的TCP协议。就是说，Haproxy 甚至还支持 Mysql 的均衡负载。为了实现RabbitMQ集群的软负载均衡，这里可以选择HAProxy。

[root@haproxy ~]# yum install haproxy -y

2、配置haproxy

说明：在当前rabbitmq镜像集群汇总，rabbit01节点为磁盘节点，rabbit02和rabbit03节点为内存节点，为了更好的提高性能，对于消息的生产和消费者可以通过HAProxy的软负载将请求分发至RabbitMQ集群中的rabbit02和rabbit03节点，其中rabbit01节点作为磁盘节点保存集群元数据和配置信息。

[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
globallog         192.168.1.194 local2 infochroot      /var/lib/haproxypidfile     /var/run/haproxy.pidmaxconn     5000user        haproxygroup       haproxydaemonstats socket /var/lib/haproxy/statsdefaultsmode                    tcplog                     globaloption                  tcplogoption                  dontlognull#打开http协议中服务器端关闭功能,使得支持长连接,使得会话可以被重用,使得每一个日志记录都会被记录option http-server-close# option forwardfor       except 127.0.0.0/8#当与上游服务器的会话失败(服务器故障或其他原因)时，把会话重新分发到其他健康的服务器上,当原来故障的服务器恢复时，会话又被定向到已恢复的服务器上。option                  redispatch#向上游服务器尝试连接的最大次数,超过此值就认为后端服务器不可用retries                 3#客户端发送http请求的超时时间timeout http-request    10s#当上游服务器在高负载响应haproxy时，会把haproxy发送来的请求放进一个队列中，timeout queue定义放入这个队列的超时时间timeout queue           1m#haproxy与后端服务器连接超时时间，如果在同一个局域网可设置较小的时间。timeout connect         10s#定义客户端与haproxy连接后,数据传输完毕,不再有数据传输,即非活动连接的超时时间timeout client          1m#定义haproxy与上游服务器非活动连接的超时时间timeout server          1m#设置新的http请求连接建立的最大超时时间,时间较短时可以尽快释放出资源,节约资源timeout http-keep-alive 10s#健康检测的时间的最大超时时间timeout check           10s#最大并发连接数maxconn                 3000#监听Rabbitmq业务
listen rabbitmq_clustermode tcpbind 0.0.0.0:5672balance roundrobintimeout server 168hserver  192.168.1.192 192.168.1.192:5672 check inter 1000 fall 3 rise 3server  192.168.1.193 192.168.1.193:5672 check inter 1000 fall 3 rise 3#监听RabbitMQ管理页面
listen rabbitmq_adminmode httpbind 0.0.0.0:15672 #监听端口#check inter 1000 是检测心跳的频率，rise 2 是2次正确认为服务器可用，fall 3 是3次失败认为服务器不可用server 192.168.1.191 192.168.1.191:15672 check inter 1000 rise 2 fall 2server 192.168.1.192 192.168.1.192:15672 check inter 1000 rise 2 fall 2server 192.168.1.193 192.168.1.193:15672 check inter 1000 rise 2 fall 2  #监听HAProxy的管理页面
listen statsmode tcpbind 0.0.0.0:15000 #监听端口stats enable stats realm Haproxy Manager #统计页面密码框上提示文本stats hide-version #隐藏统计页面上HAProxy的版本信息stats uri /rabbitmq-stats #统计页面urlstats refresh 30s #统计页面自动刷新时间stats auth admin:admin@2022 #统计页面用户名和密码设置mode http #配置TCP模式option httplog

3、启动haproxy

[root@haproxy ~]# haproxy -f /etc/haproxy/haproxy.cfg

4、访问haproxy

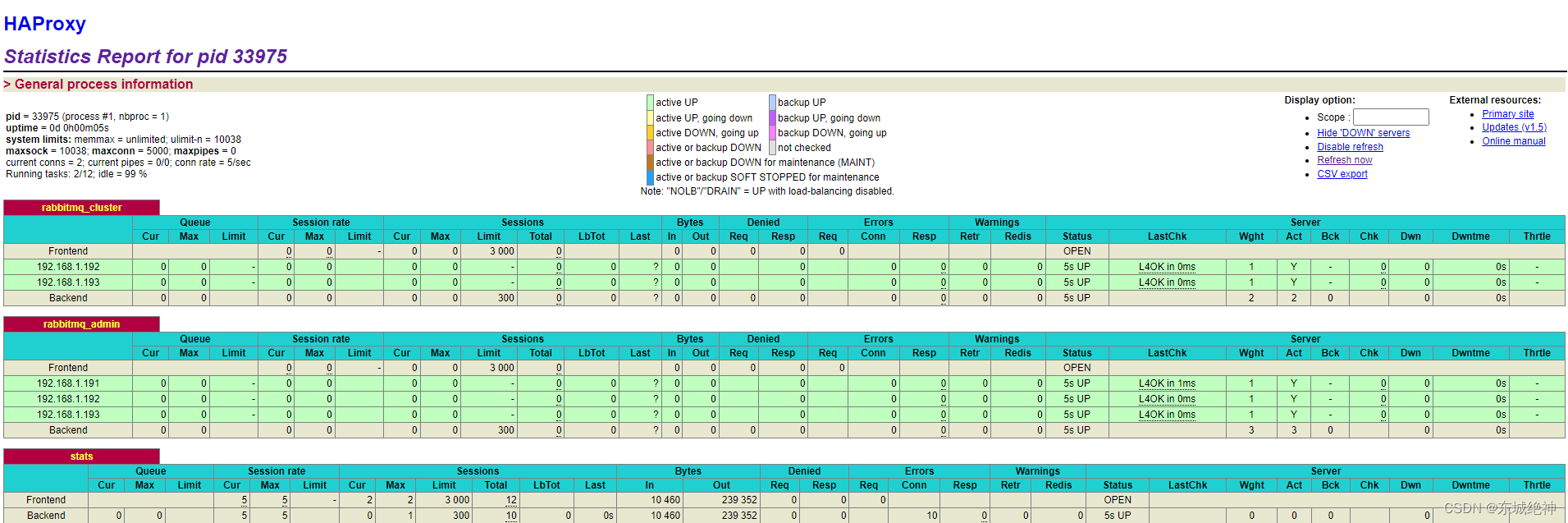

说明：访问如下地址可以对rabbitmq节点进行监控：http://192.168.1.194:15000/rabbitmq-stats，如下图所示：

总结：客户端连接用192.168.1.194:5672去连接，查看rabbitmq的管理后台192.168.1.194:15672，192.168.1.194:15000/rabbitmq-stats查看haproxy的状态
