需求

硬件遥控器

控制一个灯的开关(2个按键),发射RF433或红外

使用纽扣电池供电

一键启动,低待机功耗

硬件设计

一键启动电路

功能描述:

按下open按键时,电路自动开始给后级供电,单片机得电后发送RF433信号,过一段时间后失电,保证低待机功耗

按下close时同理,只有发送的编码信号不一样

原理图

解析:

大体上分为2个部分,一个是按键部分(上图),另一个是电源管理(下图)

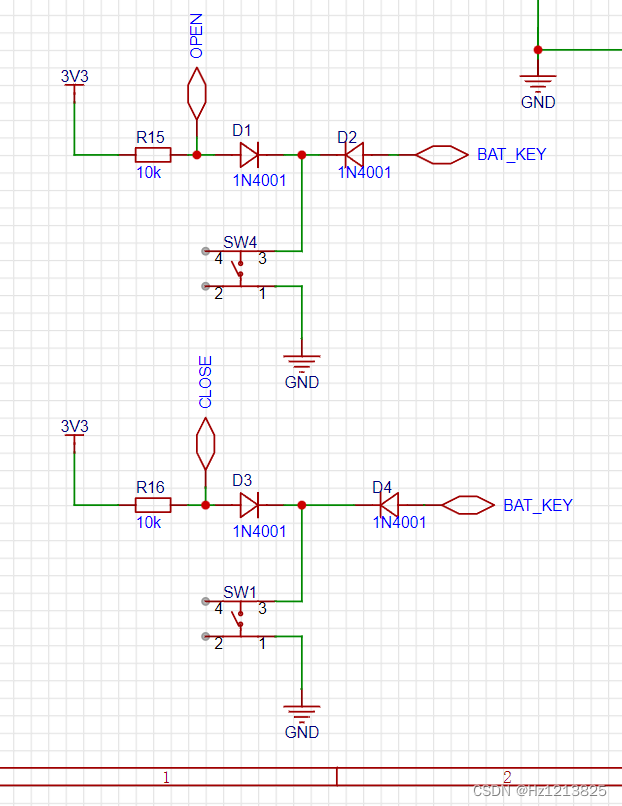

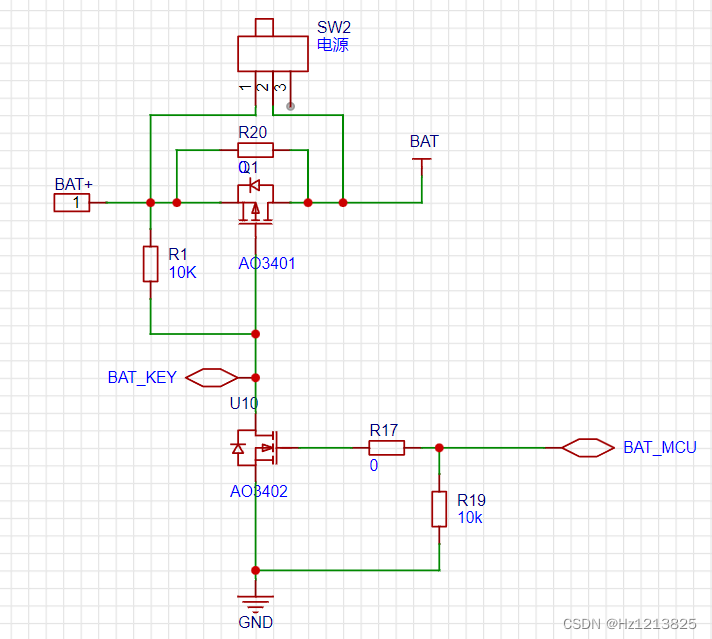

电源管理部分的Q1管,在没有按键按下时,GS电压为0,Q1不导通,

当其中一个按键按下时,BAT_KEY的电压会被钳制在0.7v(电源正通过R1与按键的D2/D4二极管接地,二极管钳制电压)

VGS<-2.3V,Q1导通,此时后级电路得电,升压芯片和单片机开始工作,单片机程序中零BAT_MCU输出高电平,使U10 mos管导通,令Q1的GS电压差持续存在,直到执行程序完成后,拉低BAT_MCU,电路断电,回到初始态

按键部分的3.3v电压出现,如果按键被按下,则OPEN/CLOSE会被二极管钳制到0.7v(低电平范围),如果没被按下则维持3.3V(高电平)

升压电路

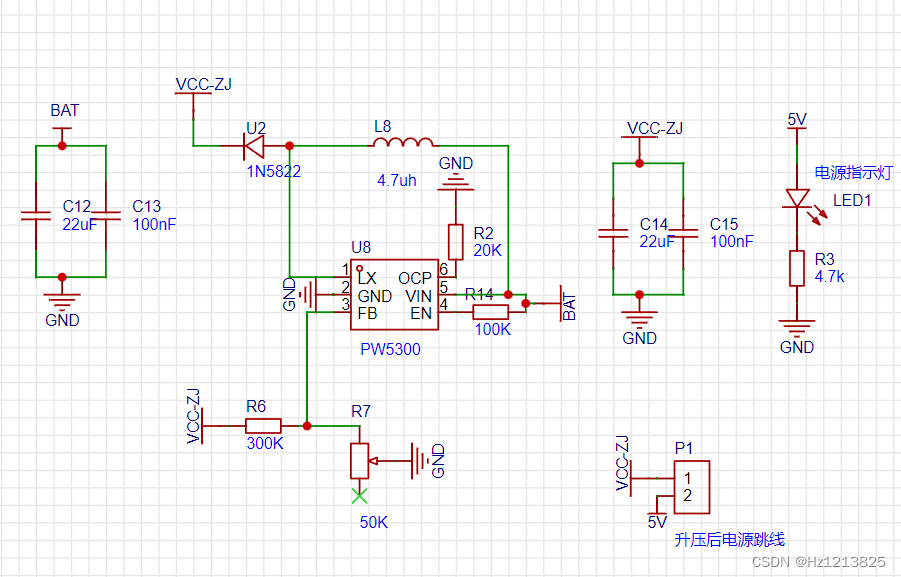

电池电压是3V左右,需要升压后使用,升压到4V左右即可

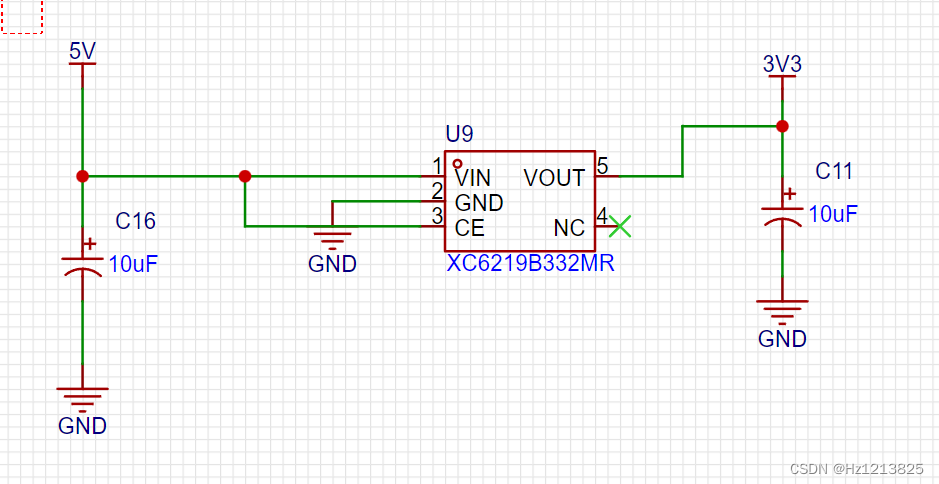

3V3 LDO

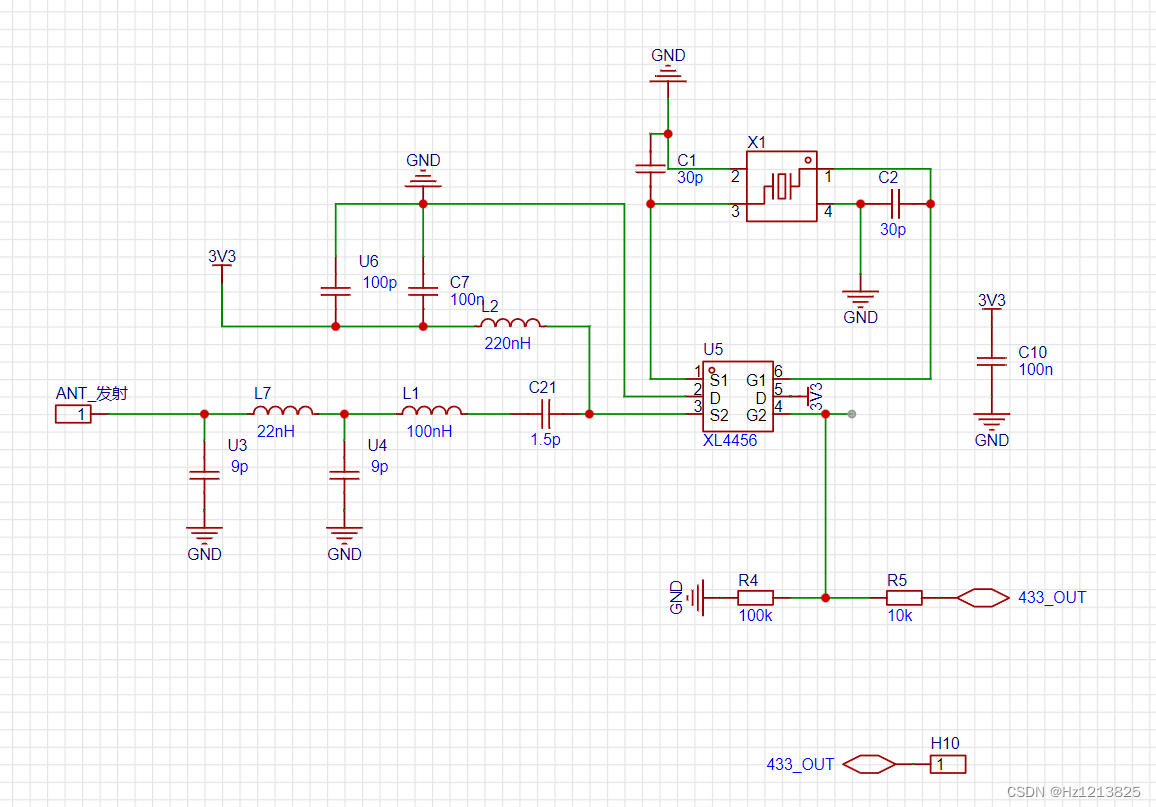

RF433发射

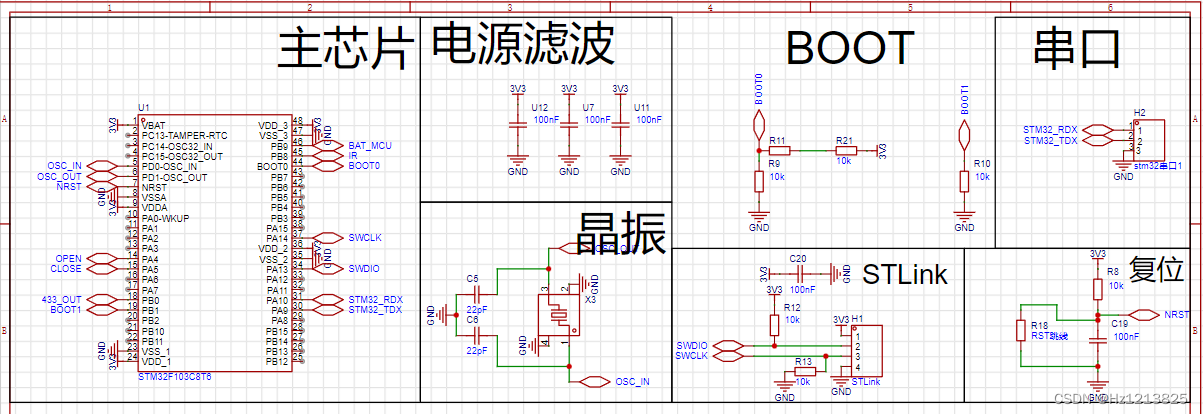

STM32

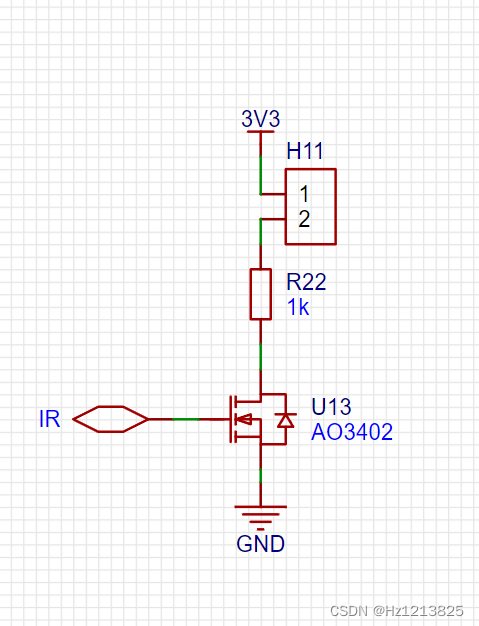

红外

软件设计

使用到了之前写的几个库

相关链接

NEC

RF433

需要实现的功能

读取按键,更改电源mos的G极电压

根据按键内容输出RF433或红外即可

HAL初始化

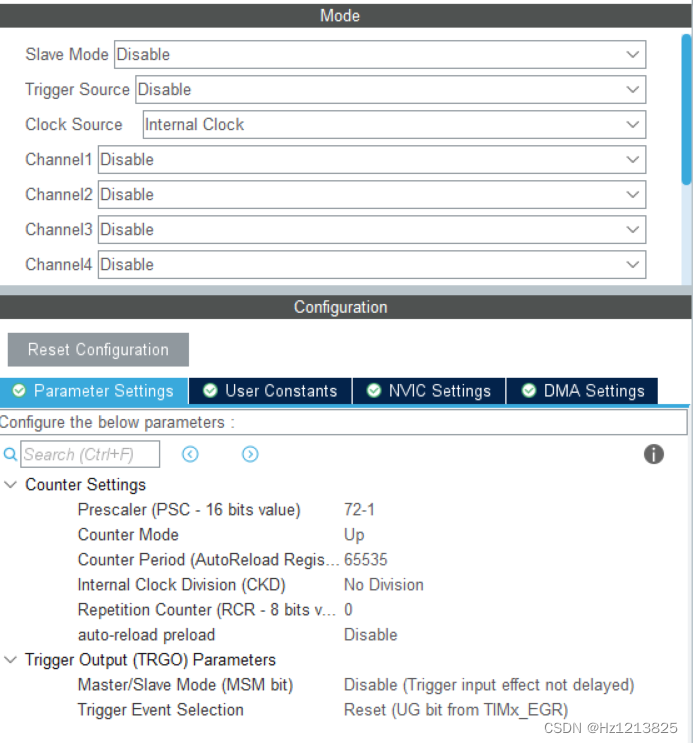

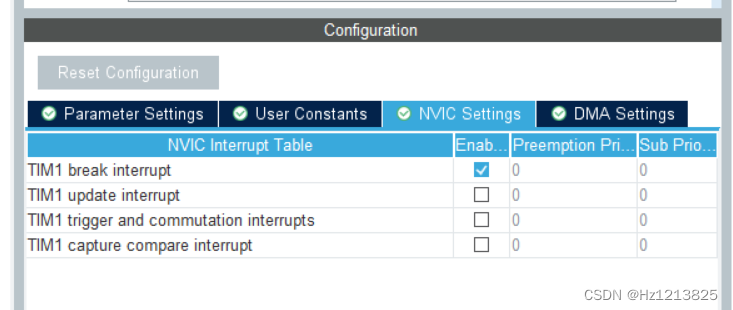

定时器1

用于提供RF433和红外的延迟时序

分频后周期1us,最大溢出值,开启溢出中断

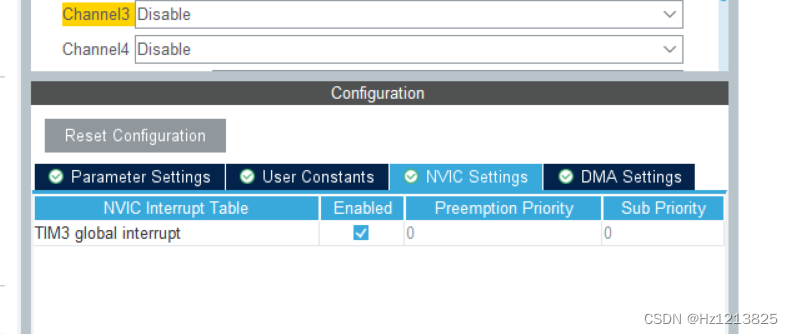

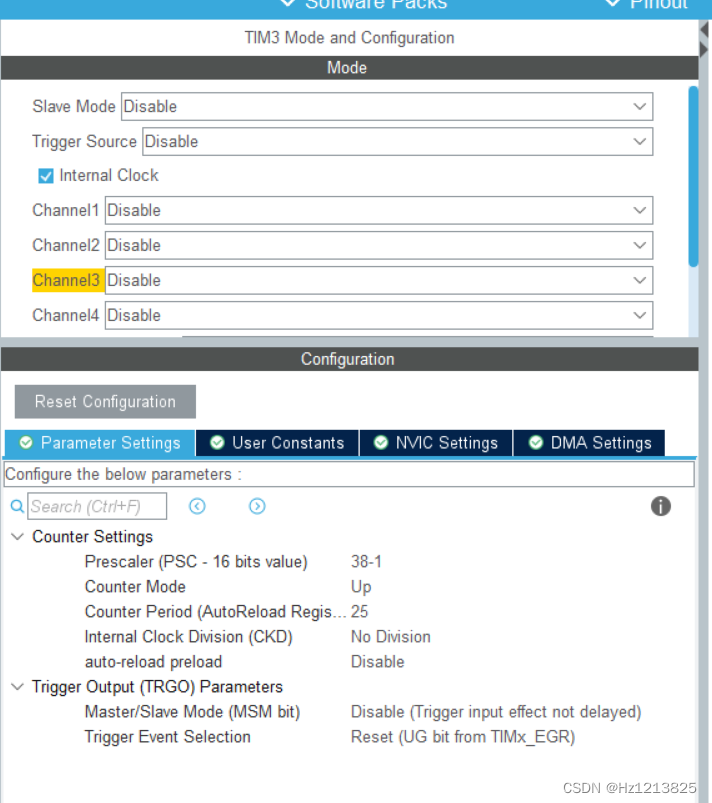

定时器3

用与产生红外NEC的PWM波

中断频率 38K*2 Hz,开启中断

GPIO

按键输入

浮空输入模式

GPIO

RF433输出

推挽输出(开漏上拉不行),最高等级

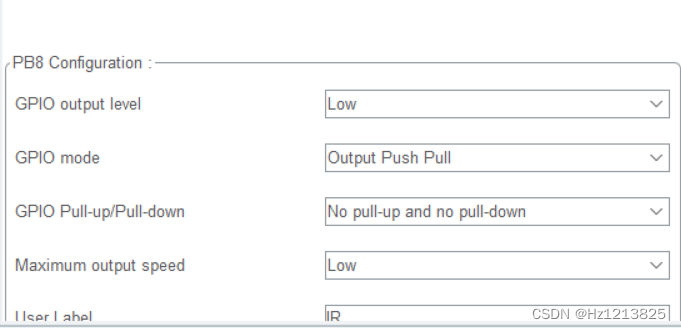

GPIO

红外输出

推挽输出

GPIO

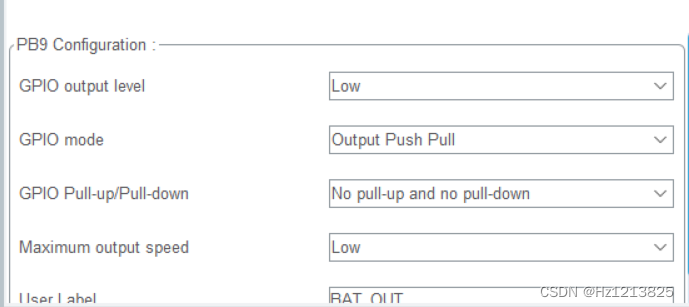

电源管理mos管

推挽输出

程序

中断回调函数

用于实现红外输出

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{if (htim == &IR_NEC_Send_TIM){if (IR_NEC_Send_Square)HAL_GPIO_WritePin(IR_NEC_Send_GPIOx, IR_NEC_Send_GPIO_Pin, GPIO_PIN_SET);elseHAL_GPIO_WritePin(IR_NEC_Send_GPIOx, IR_NEC_Send_GPIO_Pin, GPIO_PIN_RESET);IR_NEC_Send_Square++;if (IR_NEC_Send_Square >= 2)IR_NEC_Send_Square = 0;}
}

主循环

按键检测后发送对应信号即可

当按键按下不松开时,每隔固定时间重发一次信号

 if (HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_4) == GPIO_PIN_RESET){HAL_Delay(20);while (HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_4) == GPIO_PIN_RESET){// printf("open\r\n");RF_Write_Send(RF433_open);HAL_Delay(500);}HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_RESET);}if (HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_5) == GPIO_PIN_RESET){HAL_Delay(20);while (HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_5) == GPIO_PIN_RESET){// printf("close\r\n");RF_Write_Send(RF433_close);HAL_Delay(500);}HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_RESET);}

注意:别忘记程序初始化完成后拉高mos的G极,运行结束时拉低

int main(void)
{/* USER CODE BEGIN 1 */uint8_t RF433_close[3] = {0xac, 0x33, 0xff};uint8_t RF433_open[3] = {0xac, 0x33, 0x00};/* USER CODE END 1 *//* MCU Configuration--------------------------------------------------------*//* Reset of all peripherals, Initializes the Flash interface and the Systick. */HAL_Init();/* USER CODE BEGIN Init *//* USER CODE END Init *//* Configure the system clock */SystemClock_Config();/* USER CODE BEGIN SysInit *//* USER CODE END SysInit *//* Initialize all configured peripherals */MX_GPIO_Init();MX_TIM1_Init();MX_TIM2_Init();MX_USART1_UART_Init();MX_TIM3_Init();/* USER CODE BEGIN 2 */HAL_Delay(20);HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_SET);/* USER CODE END 2 *//* Infinite loop *//* USER CODE BEGIN WHILE */while (1){/* USER CODE END WHILE *//* USER CODE BEGIN 3 */if (HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_4) == GPIO_PIN_RESET){HAL_Delay(20);while (HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_4) == GPIO_PIN_RESET){// printf("open\r\n");RF_Write_Send(RF433_open);HAL_Delay(500);}HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_RESET);}if (HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_5) == GPIO_PIN_RESET){HAL_Delay(20);while (HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_5) == GPIO_PIN_RESET){// printf("close\r\n");RF_Write_Send(RF433_close);HAL_Delay(500);}HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_RESET);}}/* USER CODE END 3 */
}

成品
