MY2480-16P语音模块的使用

• 开发环境：STM32CUBEMX+KEIL5
• 辅助软件：串口助手、迅捷文字转语音
• • 一、MY2480-16P语音模块引脚图及引脚定义
  • 二、选择触发方式
  • 三、使用串口控制MY2480-16P语音模块
  • 四、模块使用指南

开发环境：STM32CUBEMX+KEIL5

辅助软件：串口助手、迅捷文字转语音

一、MY2480-16P语音模块引脚图及引脚定义

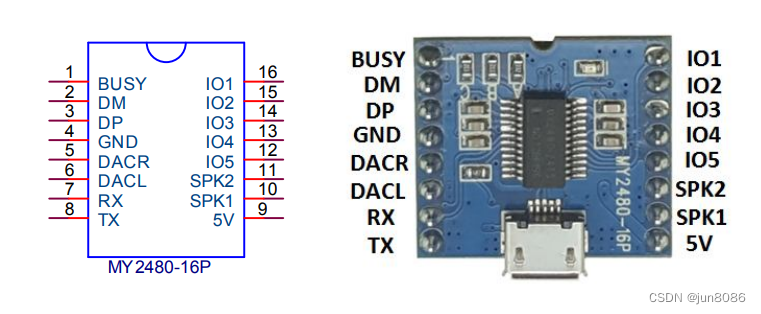

1.引脚图

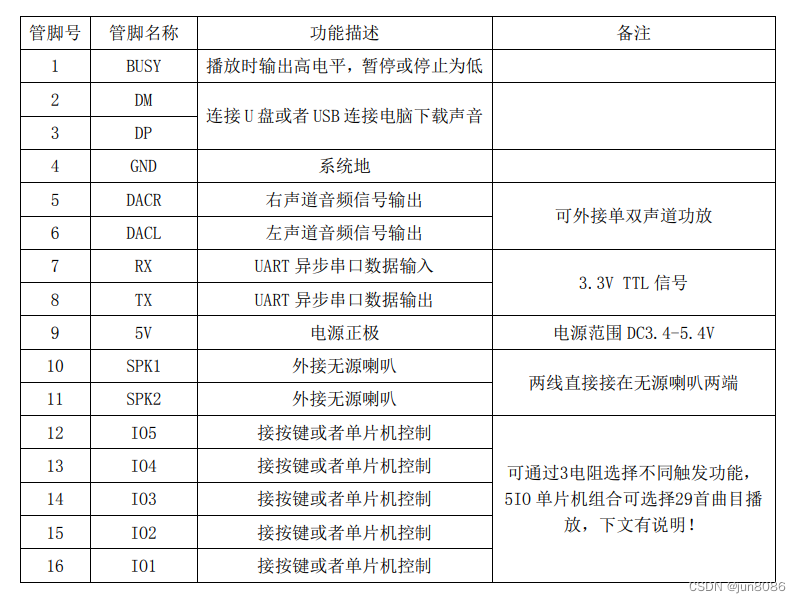

2.引脚定义

二、选择触发方式

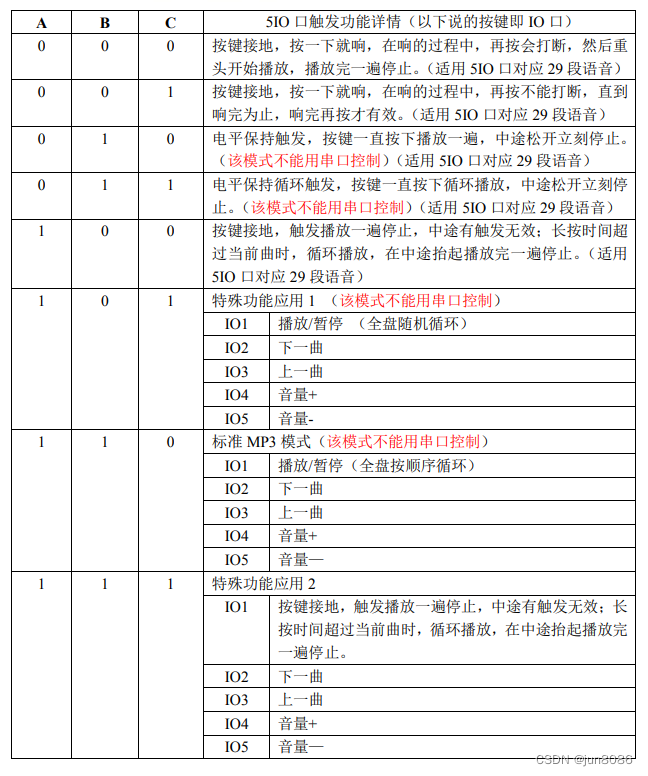

1.分析：选择ABC三个电阻存在（000），移除（111）来选择触发模式，出厂，带3个3.3K电阻，默认为000,；如下图

2.使用时若用单片机IO口控制，则按照自己需要的功能，选择3个电阻的去留；
3.使用串口通信，使用9600波特率，与之通信；

三、使用串口控制MY2480-16P语音模块

如何制作指定语音，可以使用迅捷文字转语音软件
1.使用micro-USB连接模块，把MP3格式的音频文件拷贝在显示的U盘中，命名格式按照“0001你好.mp3”,最重要的是前面的000x,x可以为0-255；
2.使用串口助手，连接USB转TTL，连接好与模块的串口线路；

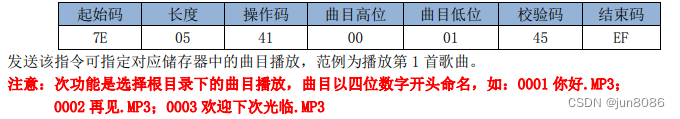

3.使用16进制发送：（播放指定曲目:0001你好.mp3）

7E 05 41 00 01 45 EF

4.校验码的计算：对长度、操作码、曲目高位、曲目低位进行异或操作
长度XOR 操作码XOR 曲目高位XOR 曲目低位=45

5.代码实现

uint8_t soundsbuf[]={0x7E,0x03,0x13,0x10,0xEF};
uint8_t soundsplay[7]={0x7E,0x05,0x41};#define  NIHAO 0X0001 //音频名称
void soundsContrl(uint16_t soundsName)
{soundsplay[3] = soundsName &  0xff00;soundsplay[4] = soundsName &  0x00ff;soundsplay[5] = soundsplay[1]^soundsplay[2]^soundsplay[3]^soundsplay[4];//»ñµÃУÑéÂësoundsplay[6] = 0xEF;	HAL_UART_Transmit(&huart1,soundsplay,8,HAL_MAX_DELAY);//串口发送soundsplay[3] = 0;soundsplay[4] = 0;soundsplay[5] = 0;soundsplay[6] = 0;
}int main()
{while(1){soundsContrl(NIHAO);//串口发送控制指令delay(2);//延时2秒	}
}

四、模块使用指南
