功能介绍

启动界面

 开始采集：

 PS：不涉及 数据保存，重现等功能

界面设计

界面分为三块：顶部黑条带关闭按钮、左边对话框，右边的主界面

资源：

 顶部黑条 top.bmp   2* 29 （宽 * 高 像素点）

 左对话框 left.bmp

 主对话框： bk.bmp

1、 顶部黑条的实现——贴图功能

主要类：CBitmap 加载图片   CRect 获取窗口大小等  CDC 绘制图片

函数：

加载图片：LoadBitmap （CBitmap成员函数，推荐）  LoadImage（API函数）

获取图片属性：BITMAP 结构体  和   GetBitmap

尺寸相关：GetSystemMetrics （API函数，获取屏幕尺寸）GetClientRect （窗口类函数，获取客户区尺寸）

CDC函数：GetDC   ReleaseDC  获取和释放DC   CreateCompatibleDC  创建兼容DC   SelectObject  选择GDI对象   BitBlt    StretchBlt   贴图（后面函数可以缩放）

关于GDI和CDC

GDI是画笔、画刷、字体、图片等等

CDC是设备上下文，可以理解为人的”手“和工作区的结合——有了手才能拿起画笔、画刷等工具在指定的区域内绘图！

内存DC与显示DC

显示DC就是屏幕区，特点是所有操作都同步显示在窗口里

内存DC在可以理解为与显示DC相同的一块内存区域，它的操作不会同步显示到窗口，可以通过贴图的方式来实现把内存DC内容”粘贴“到显示DC ，从而显示内容。

具体步骤：

创建对话框类型的MFC程序（略），删除主对话框的按钮，并去掉标题栏：

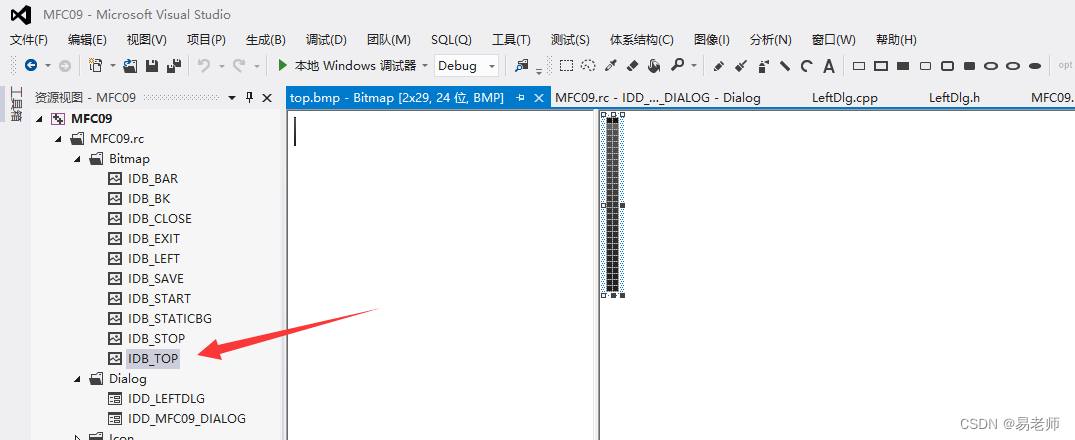

加载资源：

 对话框类头文件中定义CBitmap实例（指针也可以，需要new)

CBitmap m_top;  和内存DC指针  CDC *mdc;

对话框CPP文件里：OnInitDialog()函数 （初始化函数，只做一次）

BOOL CMFC09Dlg::OnInitDialog()
{CDialogEx::OnInitDialog();// 设置此对话框的图标。当应用程序主窗口不是对话框时，框架将自动//  执行此操作SetIcon(m_hIcon, TRUE);			// 设置大图标SetIcon(m_hIcon, FALSE);		// 设置小图标// TODO: 在此添加额外的初始化代码m_top.LoadBitmap(IDB_TOP);mdc = new CDC;CDC *dc = this->GetDC();mdc->CreateCompatibleDC(dc);this->ReleaseDC(dc);return TRUE;  // 除非将焦点设置到控件，否则返回 TRUE
}

加载图片，创建与显示DC兼容的mdc ，记得释放DC

OnPaint() 函数（重绘消息响应函数，可能多次执行）

void CMFC09Dlg::OnPaint()
{if (IsIconic()){CPaintDC dc(this); // 用于绘制的设备上下文SendMessage(WM_ICONERASEBKGND, reinterpret_cast(dc.GetSafeHdc()), 0);// 使图标在工作区矩形中居中int cxIcon = GetSystemMetrics(SM_CXICON);int cyIcon = GetSystemMetrics(SM_CYICON);CRect rect;GetClientRect(&rect);int x = (rect.Width() - cxIcon + 1) / 2;int y = (rect.Height() - cyIcon + 1) / 2;// 绘制图标dc.DrawIcon(x, y, m_hIcon);}else{CPaintDC dc(this);CRect rect;GetClientRect(&rect);mdc->SelectObject(&m_top);dc.SetStretchBltMode(STRETCH_HALFTONE);dc.StretchBlt(0,0,rect.right,30,mdc,0,0,2,29,SRCCOPY);CDialogEx::OnPaint();}
}

运行后对话框的标题栏就显示出来了：

主窗口也是类似操作，合并后的代码为：

BOOL CMFC09Dlg::OnInitDialog()
{CDialogEx::OnInitDialog();// 设置此对话框的图标。当应用程序主窗口不是对话框时，框架将自动//  执行此操作SetIcon(m_hIcon, TRUE);			// 设置大图标SetIcon(m_hIcon, FALSE);		// 设置小图标// TODO: 在此添加额外的初始化代码m_top.LoadBitmap(IDB_TOP);m_BackGround.LoadBitmap(IDB_BK);mdc = new CDC;CDC *dc = this->GetDC();mdc->CreateCompatibleDC(dc);this->ReleaseDC(dc);return TRUE;  // 除非将焦点设置到控件，否则返回 TRUE
}

void CMFC09Dlg::OnPaint()
{if (IsIconic()){CPaintDC dc(this); // 用于绘制的设备上下文SendMessage(WM_ICONERASEBKGND, reinterpret_cast(dc.GetSafeHdc()), 0);// 使图标在工作区矩形中居中int cxIcon = GetSystemMetrics(SM_CXICON);int cyIcon = GetSystemMetrics(SM_CYICON);CRect rect;GetClientRect(&rect);int x = (rect.Width() - cxIcon + 1) / 2;int y = (rect.Height() - cyIcon + 1) / 2;// 绘制图标dc.DrawIcon(x, y, m_hIcon);}else{CPaintDC dc(this);CRect rect;GetClientRect(&rect);mdc->SelectObject(&m_top);dc.SetStretchBltMode(STRETCH_HALFTONE);dc.StretchBlt(0,0,rect.right,30,mdc,0,0,2,29,SRCCOPY);mdc->SelectObject(&m_BackGround);dc.StretchBlt(180,30,rect.right - 150,rect.bottom - 30,mdc,0,0,735,549,SRCCOPY);CDialogEx::OnPaint();}
}

 m_BackGround的定义与顶部的图片一样，在头文件中。

StretchBlt 带缩放的贴图函数，需要认真理解每个参数的意义。

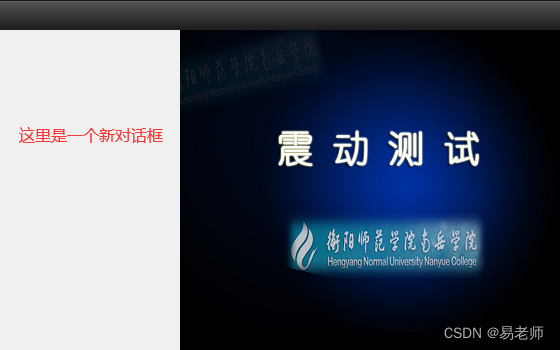

运行结果：

 窗口大小、位置的设置、左边对话框的实现，在后面再介绍。
