一、需求背景
BACnet是用于智能楼宇自控系统的主流通信协议，可用在暖通空调系统（HVAC，包括暖气、通风、空气调节），也可以用在照明控制、门禁系统、火警侦测系统及其相关的设备。楼宇中的受控设备都通过BACnet协议连接到上位机监控系统，上位机下发BACnet指令控制设备，采集终端设备的数据。然而在智能楼宇的系统中，设备多样，协议各异。比如，一些电能表或其他电气设备只支持Modbus TCP协议，并不能输出BACnet协议。所以要把这些设备都集成到BACnet系统上，需要进行协议的转换。

二、网关功能

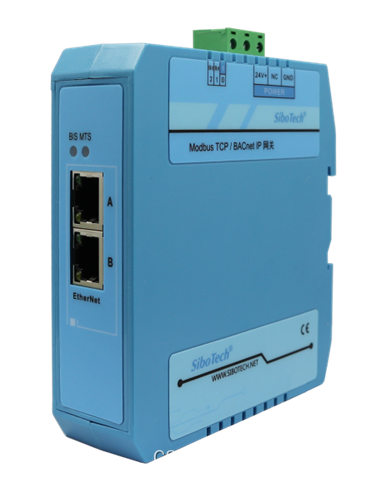

上海泗博自动化研发的网关BMT-370是BACnet IP从站协议与Modbus TCP主站协议转换的通信网关，可以实现BACnet IP主站与多个Modbus TCP从站之间的数据通信。用户可以在网关的配置软件里进行配置，建立数据对应关系。网关主要参数如下：

1. 最大支持500个BACnet BI、300个BO、300个BV、500个AI、300个AO、300个AV、500个 MSI和100个MSO；
2. BACnet 可实现服务：Who Is、IAm、Who Has、I Have、Read Property、Write Property、Read Property Multiple；
3. 支持3种Modbus写命令输出模式：逢变输出、连续输出和禁止输出；
4. 最大支持36个Modbus TCP连接；
5. 最大支持128条Modbus命令；
6. 2个以太网口，支持菊花链式连接，内置以太网交换功能；


三、网关配置

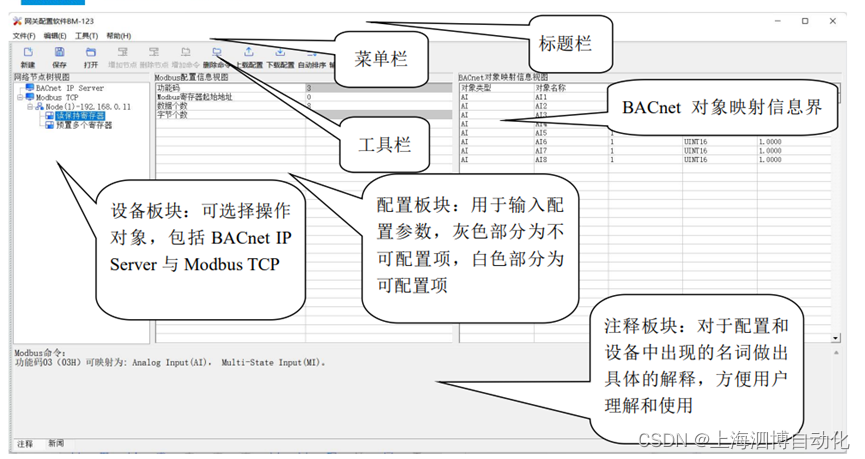

使用网关配置软件BM-123 可以配置数据地址或不同的BACnet数据类型，如BI,BO,BV,AI,AO等，该软件是一款基于 Windows 平台，用来配置 BMT-370 参数的配置软件，使用方便、配置简单，配置界面如下图所示：

四、使用网关的优点
使用协议转换网关BMT-370可以快速实现MODBUS TCP协议转换成BACnetIP协议。泗博网关产品都是工业级品质，符合工业应用的场景。网关只需要简单的参数配置，可以很快完成设备和系统之间的连接，简单快速打通了MODBUS TCP仪器仪表设备与BACnetIP上位机软件的通信屏障，实现了两者之间的数据交互。大量节省了项目实施过程的时间成本，人力成本。方案优点：

1. 用户不必了解BACnet/IP和Modbus TCP技术细节，无需任何编程就可以完成对网关的配置；
2. 提供免费的BACnet/IP调试软件进行调试；
3. 不影响设备原有的工作方式和功能；
4. 不需要修改设备里的程序或参数。
