一、简介与设计

1.1 简介

1、SVG 的英文全称是 Scalable Vector Graphics，即可缩放的矢量图形。它是由万维网联盟（W3C）在 2000 年 8 月制定的一种新的二维矢量图形格式

2、SVG 的特点如下：

(1) 基于XML

(2) 采用文本来描述对象

(3)  具有交互性和动态性

(4) 完全支持 DOM

3、SVG 中画折线的标签如下

polyline：表示绘制折线

fill：表示填充

stroke：表示画笔颜色

stroke-width：表示画笔宽度

points：表示折线的点

4、SVG 是一种矢量图形格式，比 GIF、JPGE 等栅格格式具有众多优势，如文件小；可任意缩放而不会破坏图像的清晰度和细节；图像中的文字独立于图像，文字保留可编辑和可搜寻的状态

5、Qt 的 XML 模块支持两种 XML 解析方法：DOM 和 SAX。DOM 方法将 XML 文件表示为一棵树，可以随机访问其中的节点，内存消耗较大。SAX 是一种事件驱动的 XML API，其速度快，但不便于随机访问任意节点

6、Qt 为 SVG 格式图片的显示与生成提供了专门的 QtSvg 模块，此模块中包含了与 SVG 图片相关的所有类，主要有 QtSvgWidget、QSvgRender 和 QGraphicsSvgItem

1.2 设计

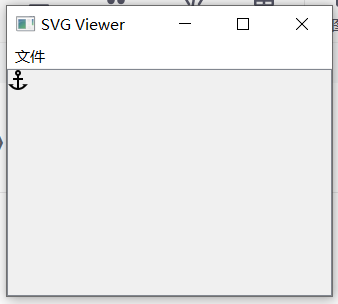

界面

通过 QtSvgWidget 类和 QSvgRender 类实现一个 SVG 图片浏览器，显示以 ".svg" 结尾的文件以介绍 SVG 格式图片显示的方法

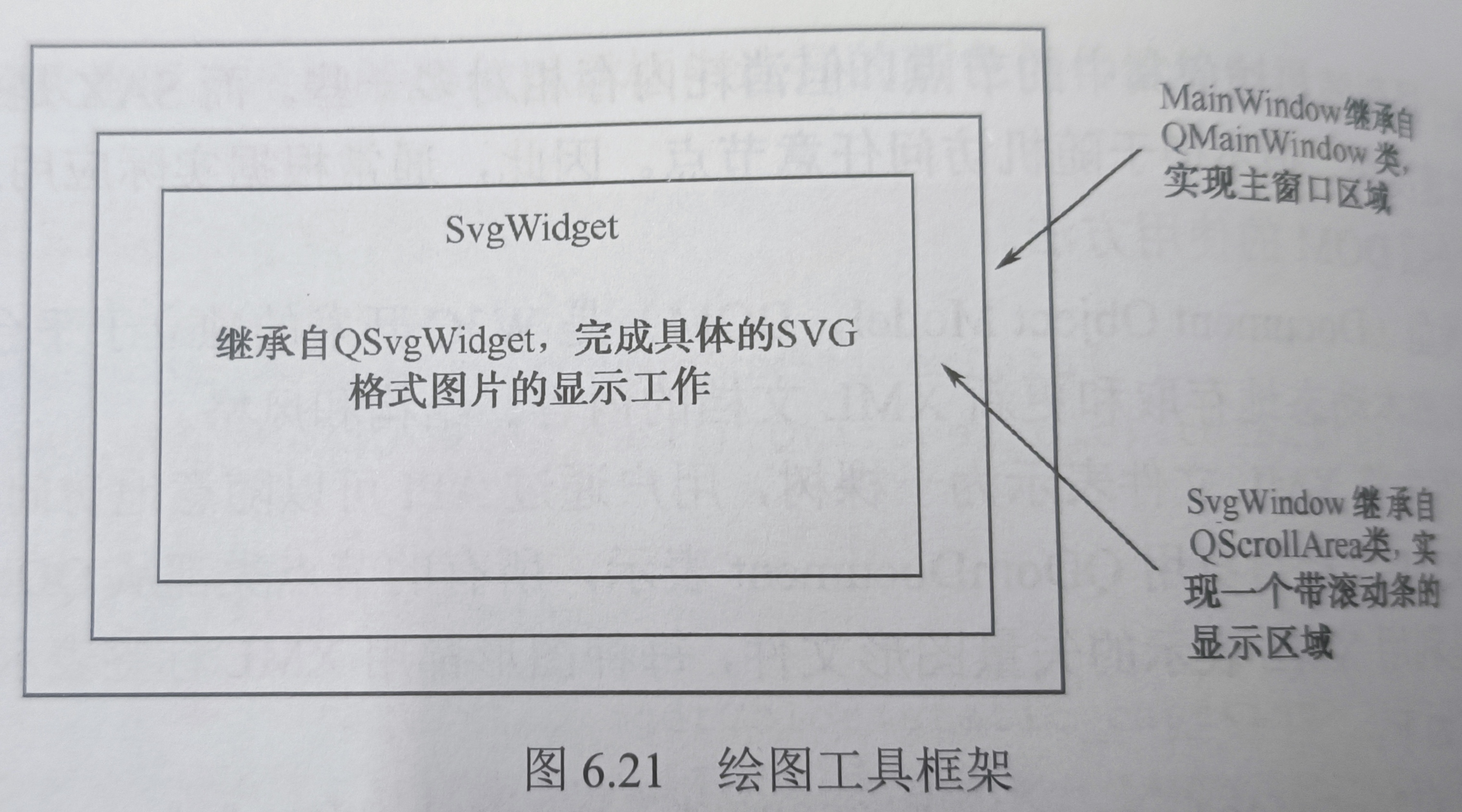

结构

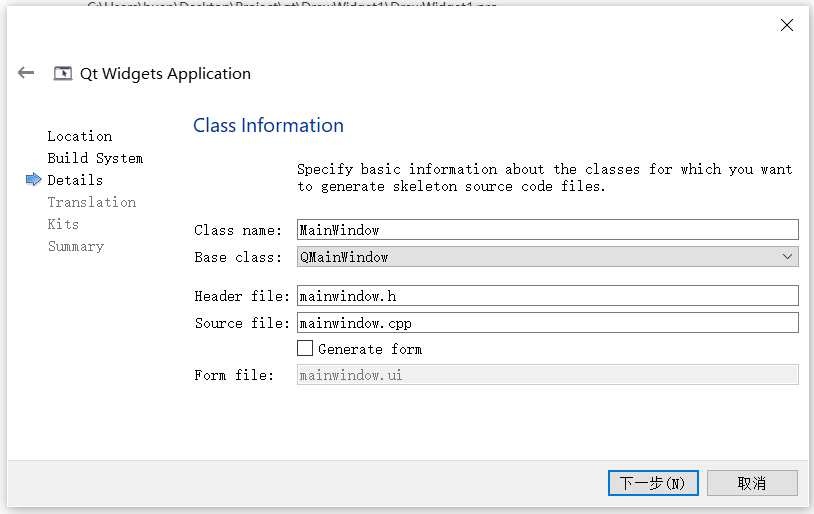

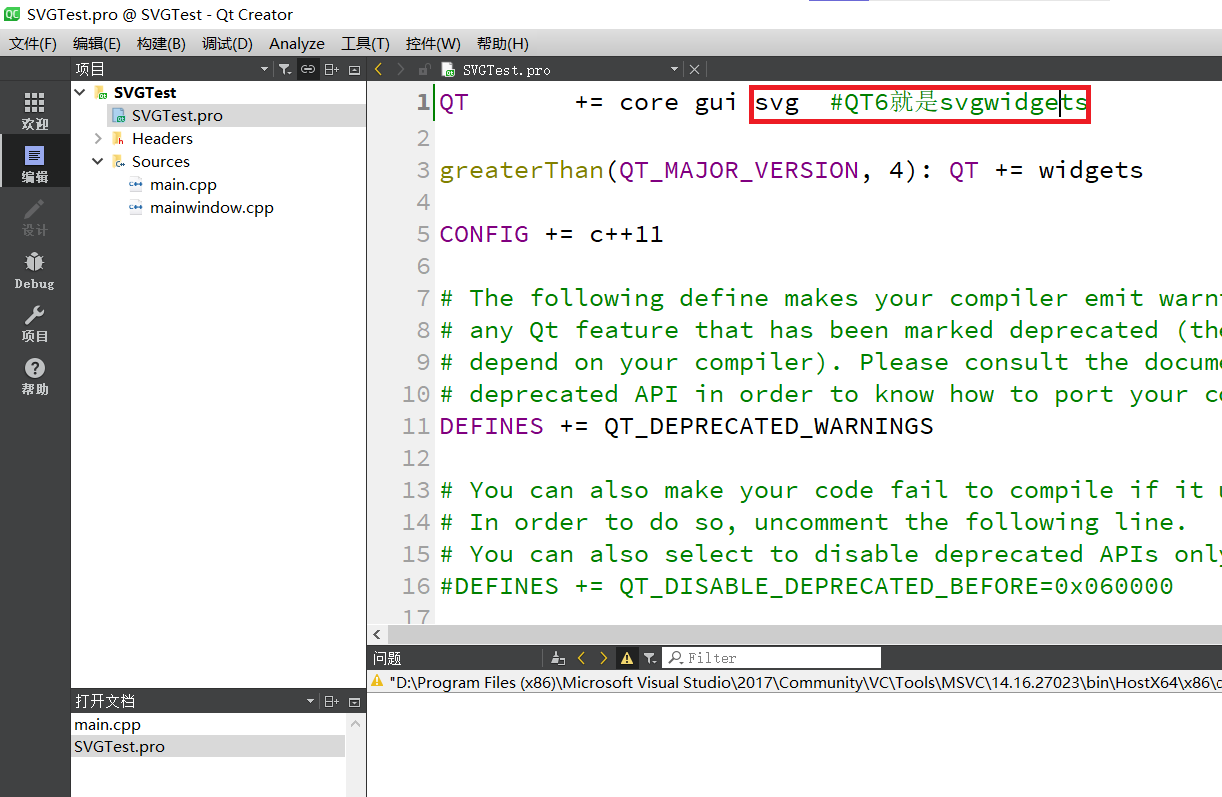

建立项目

项目名：SVGTest

二、SvgWidget

2.1 鼠标滚轮事件

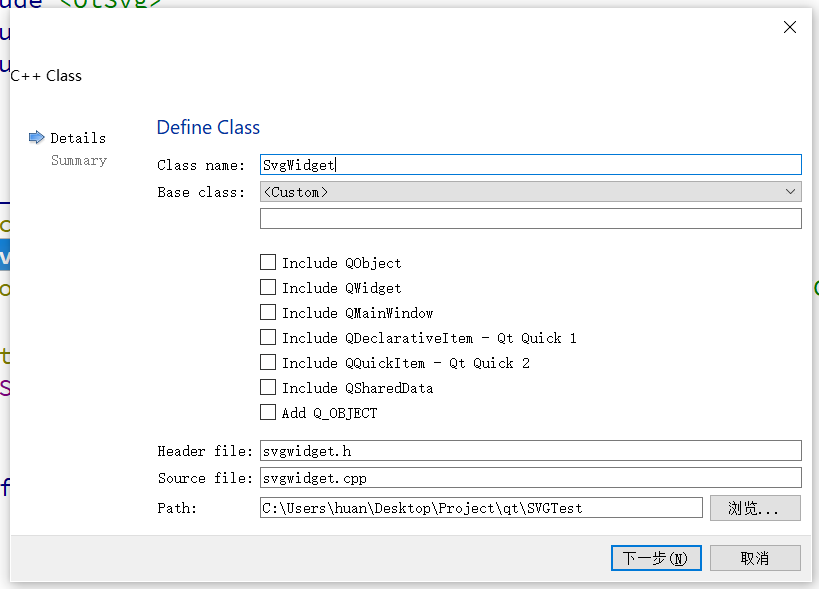

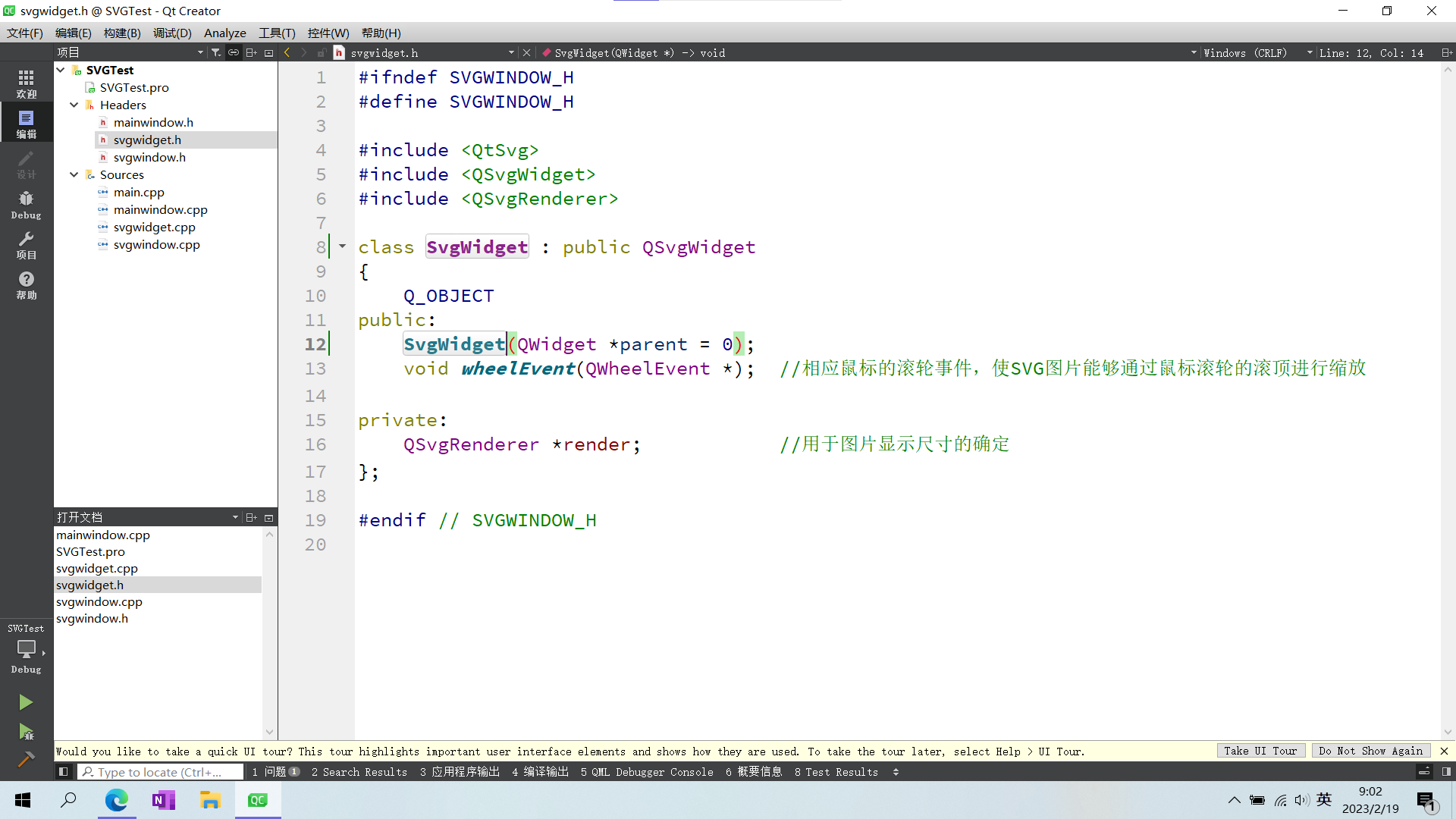

svgwidget.h

#ifndef SVGWINDOW_H
#define SVGWINDOW_H#include
#include
#include class SvgWidget : public QSvgWidget
{Q_OBJECT
public:SvgWidget(QWidget *parent = 0);void wheelEvent(QWheelEvent *);  //相应鼠标的滚轮事件，使SVG图片能够通过鼠标滚轮的滚顶进行缩放private:QSvgRenderer *render;            //用于图片显示尺寸的确定
};#endif // SVGWINDOW_H

svgwidget.cpp

#include "svgwidget.h"SvgWidget::SvgWidget(QWidget *parent) : QSvgWidget(parent)
{render = renderer();
}// 鼠标滚动事件
void SvgWidget::wheelEvent(QWheelEvent *e)
{const double diff = 0.1;             //(a)QSize size = render->defaultSize();  //(b)int width = size.width();int height = size.height();if(e->angleDelta().y() > 0)          //(c){//对图片的长、宽值进行处理，放大一定的比例width = int(this->width() + this->width() * diff);height = int(this->height() + this->height() * diff);}else{//对图片的长、宽值进行处理，缩小一定的比例width = int(this->width() - this->width() * diff);height = int(this->height() - this->height() * diff);}resize(width, height);                //利用新的长、宽值对图片进行resize()操作
}

(a) const double diff = 0.1;

鼠标每滚动一次，图片大小改变的比例，这个可以写在配置文件里面

(b) QSize size = render->defaultSize();

这一句和后面两句用于获取图片尺寸

(c) if(e->angleDelta().y() > 0)

获取鼠标滚动的角度，e->angleDelta().y() > 0 表示鼠标向远离用户的方向滚动。滚轮每滚动 1° 相当于移动 8°，常见鼠标滚动一下的角度为 15°，所以滚动一下相当于移动了 120°(=15°*8)

三、svgwindow

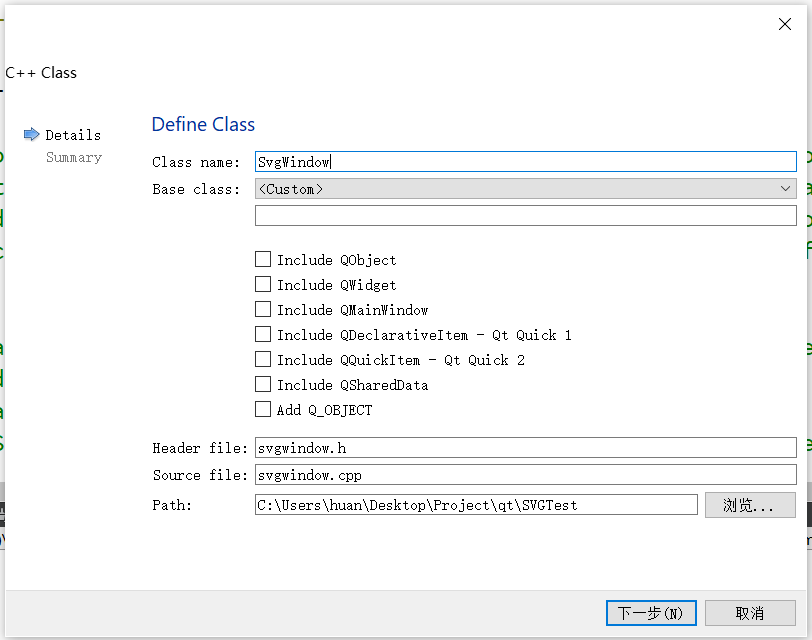

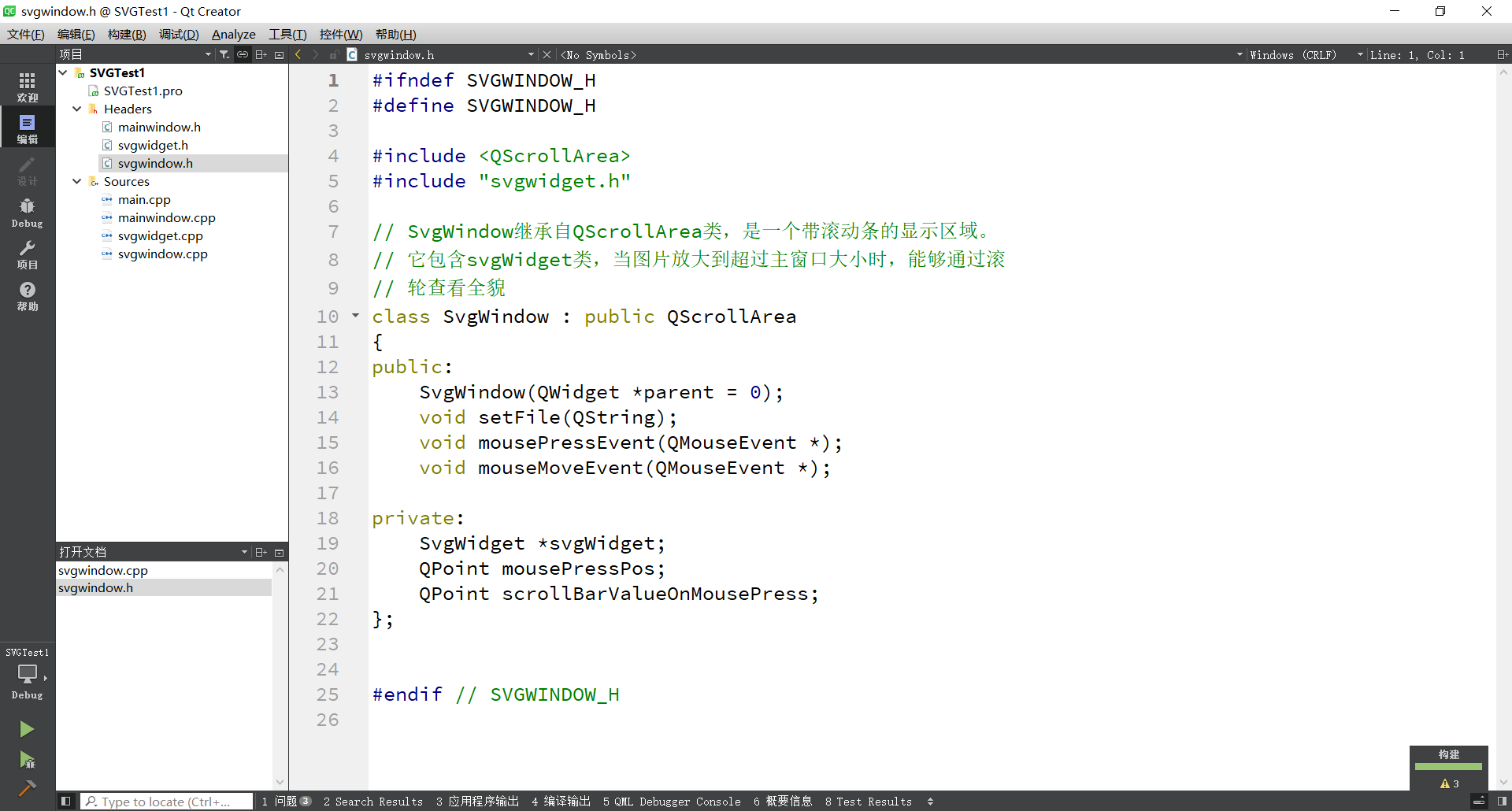

 svgwindow.h

#ifndef SVGWINDOW_H
#define SVGWINDOW_H#include
#include "svgwidget.h"// SvgWindow继承自QScrollArea类，是一个带滚动条的显示区域。
// 它包含svgWidget类，当图片放大到超过主窗口大小时，能够通过滚
// 轮查看全貌
class SvgWindow : public QScrollArea
{
public:SvgWindow(QWidget *parent = 0);void setFile(QString);void mousePressEvent(QMouseEvent *);void mouseMoveEvent(QMouseEvent *);private:SvgWidget *svgWidget;QPoint mousePressPos;QPoint scrollBarValueOnMousePress;
};#endif // SVGWINDOW_H

svgwindow.cpp

#include "svgwindow.h"SvgWindow::SvgWindow(QWidget *parent) : QScrollArea(parent)
{//调用QScrollArea类的setWidget()函数设置滚动区的窗体，//使svgWidget成为SvgWindow的子窗口svgWidget = new SvgWidget;setWidget(svgWidget);
}void SvgWindow::setFile(QString fileName)
{//主窗口对文件进行选择或修改时，调用setFile()函数设置新的文件svgWidget->load(fileName);                     // 将新的SVG文件加载到svgWidget中进行展示QSvgRenderer *render = svgWidget->renderer();svgWidget->resize(render->defaultSize());      // 使svgWidget窗体按SVG图片的默认尺寸进行显示
}// 分别获得svgWindow的水平滚动条和垂直滚动条
void SvgWindow::mousePressEvent(QMouseEvent *event)
{mousePressPos = event->pos();scrollBarValueOnMousePress.rx() = horizontalScrollBar()->value();scrollBarValueOnMousePress.ry() = verticalScrollBar()->value();event->accept();
}//鼠标键被按下并拖拽鼠标时触发mouseMoveEvent()函数，
//通过滚动条的位置设置实现图片拖拽的效果:
void SvgWindow::mouseMoveEvent(QMouseEvent *event)
{//对水平滚动条的新位置进行设置horizontalScrollBar()->setValue(scrollBarValueOnMousePress.x() - event->pos().x() + mousePressPos.x());//对垂直滚动条的新位置进行设置horizontalScrollBar()->update();verticalScrollBar()->update();event->accept();
}

四、MainWindow

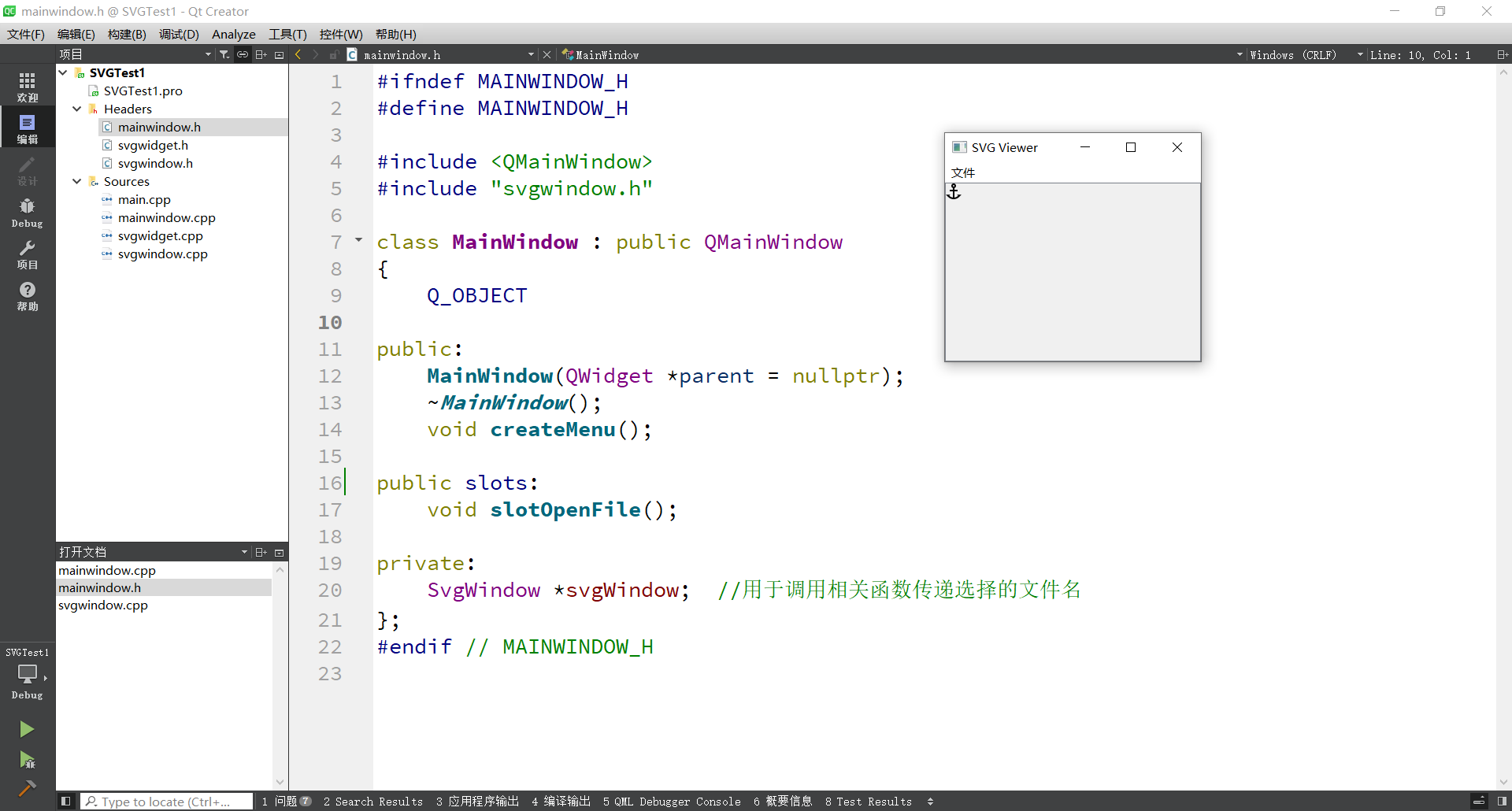

 mainwindow.h

#ifndef MAINWINDOW_H
#define MAINWINDOW_H#include
#include "svgwindow.h"class MainWindow : public QMainWindow
{Q_OBJECTpublic:MainWindow(QWidget *parent = nullptr);~MainWindow();void createMenu();public slots:void slotOpenFile();private:SvgWindow *svgWindow;  //用于调用相关函数传递选择的文件名
};
#endif // MAINWINDOW_H

mainwindow.cpp

#include "mainwindow.h"MainWindow::MainWindow(QWidget *parent): QMainWindow(parent)
{setWindowTitle(tr("SVG Viewer"));createMenu();svgWindow = new SvgWindow;setCentralWidget(svgWindow);
}MainWindow::~MainWindow()
{
}// 创建菜单栏
void MainWindow::createMenu()
{QMenu *fileMenu = menuBar()->addMenu(tr("文件"));QAction *openAct = new QAction(tr("打开"), this);connect(openAct, SIGNAL(triggered()), this, SLOT(slotOpenFile()));fileMenu->addAction(openAct);
}//显示SVG
void MainWindow::slotOpenFile()
{QString name = QFileDialog::getOpenFileName(this, " 打 开 ", "/", "svg files(*.svg)");svgWindow->setFile(name);
}
