随着Type-C的普及和推广，目前市面上的电子设备正在慢慢淘汰micro-USB接口，逐渐都更新成了Type-C接口，micro-USB接口从2007年上市，已经陪伴我们走过十多个年头，如今也慢慢退出舞台。

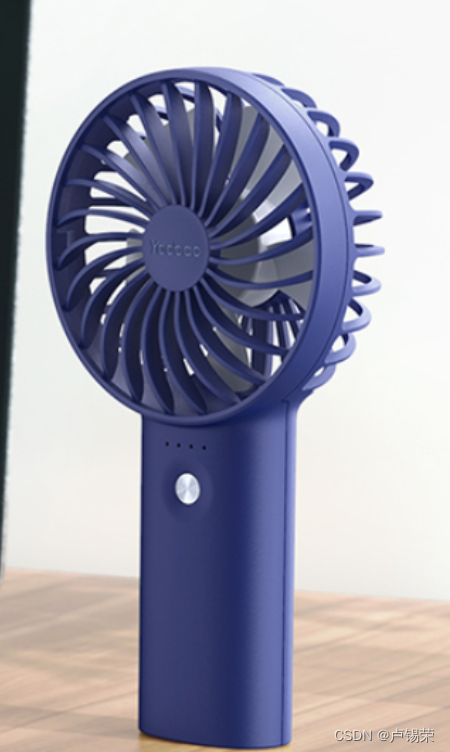

今天我们评测的产品是市面上Type-C接口的小风扇，特别是在南方的夏天，电商平台的小风扇异常火爆，不少商家每月都卖到脱销。

相比较以前的便携小风扇，功率随着科技的进步得到了很大的提升，转速从2000-2500转/分钟提升至5000转/分钟，但是同时也带来了新的问题，功率越大电量消耗也越快，之前的micro-USB接口只能提供5W（5V1A）的功率充电，充电速度太慢，电量消耗过快，导致续航能力很吃紧。

为了解决充电慢这个痛点，商家纷纷更新成Type-C接口，因为Type-C接口搭载PD协议，快充能达到100W，完全够小风扇快速充电，目前的便携小风扇最高采用Type-C接口18W快充输入，充电15分钟能吹一小时。

那么小风扇的Type-C接口是如何实现快充呢？我们了解到要达到18W的功率（9V2A）充电是通过PD协议握手达成的，小风扇在PD协议里属于是SINK（受电端），适配器属于是SOURCE（供电端），两者是通过Type-C接口的CC引脚沟通，通讯握手成功后，适配器端VBUS才会输出18W。

这里快充协议通讯的关键是设备里有个UFP芯片，适配器里有个DFP芯片，这两颗芯片通过CC引脚通讯握手成功才能实现快充。

但是充电器的种类五花八门，常见的就有PD,QC,AFC,SCP,FCP,VOOC,PE协议，如果在小风扇的取电芯片对不上这些协议是沟通不了的，好在目前市面上适配器基本都会包含多种充电协议，取电芯片只要满足一种协议既能沟通成功！

总结：

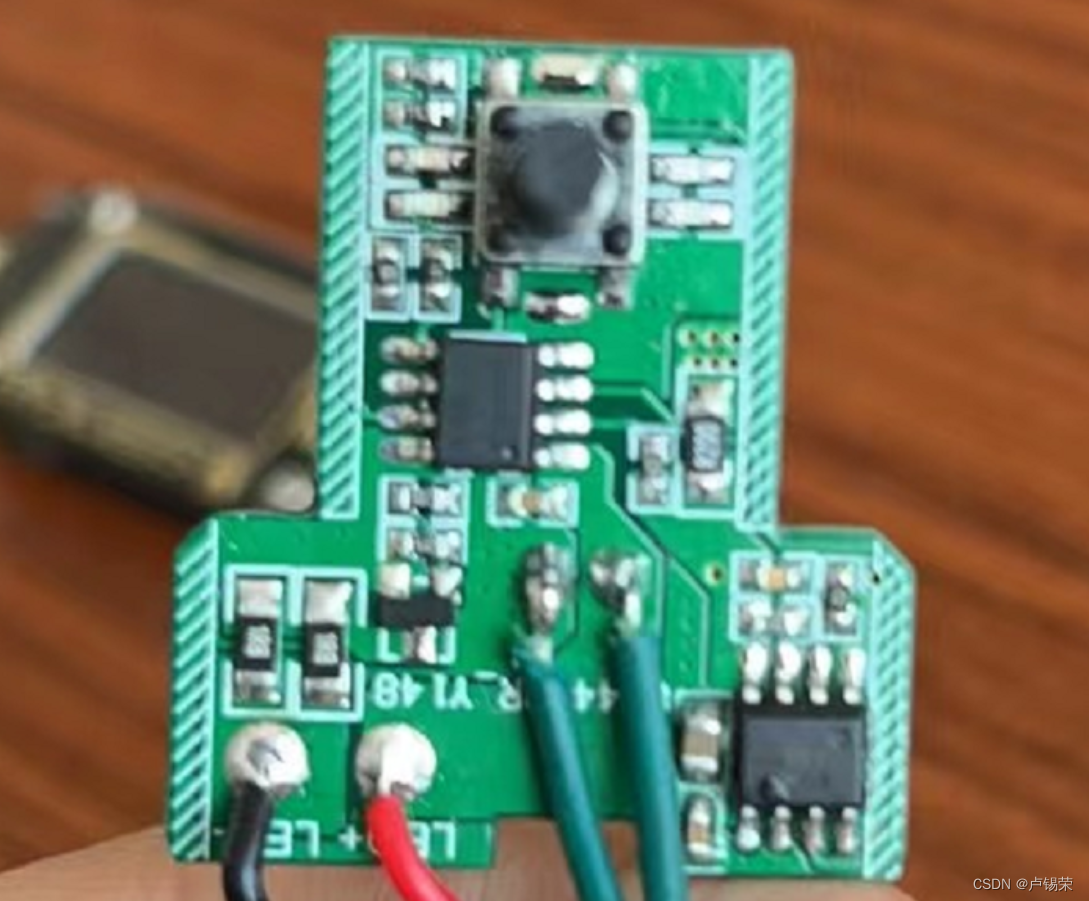

这里测试的PD取电芯片是来自乐得瑞科技的LDR6328S，这是一款兼容 USB PD、QC 和 AFC 协议的 Sink 控制器。

LDR6328S 从支持 USB PD、QC 和 AFC 协议的适配器取电，然后供电给设备。比如可以配置适配器输出需要的功率，给无线充电器设备供电。LDR6328S 也兼容传统 USB 电源适配器。

TYPE-C PD快充诱骗芯片，LDR6328S支持定制电压输出，它内置了PD通讯模块，通过与供电端（如PD充电器）的PD协议芯片握手通信，申请出需要的电压给产品供电，支持无线充，大功率小家电，智能家居，无人机快速充电等产品供电。

PD协议充电器与传统的QC充电器最大的区别就是，PD充电器采用了Type-C接口输出，PD协议需要CC脚、VBUS、GND、D+D-等脚位，它具有数据传输速度快，充电电流大，电压高等特点，还可以支持USB正反插，非常的便捷。

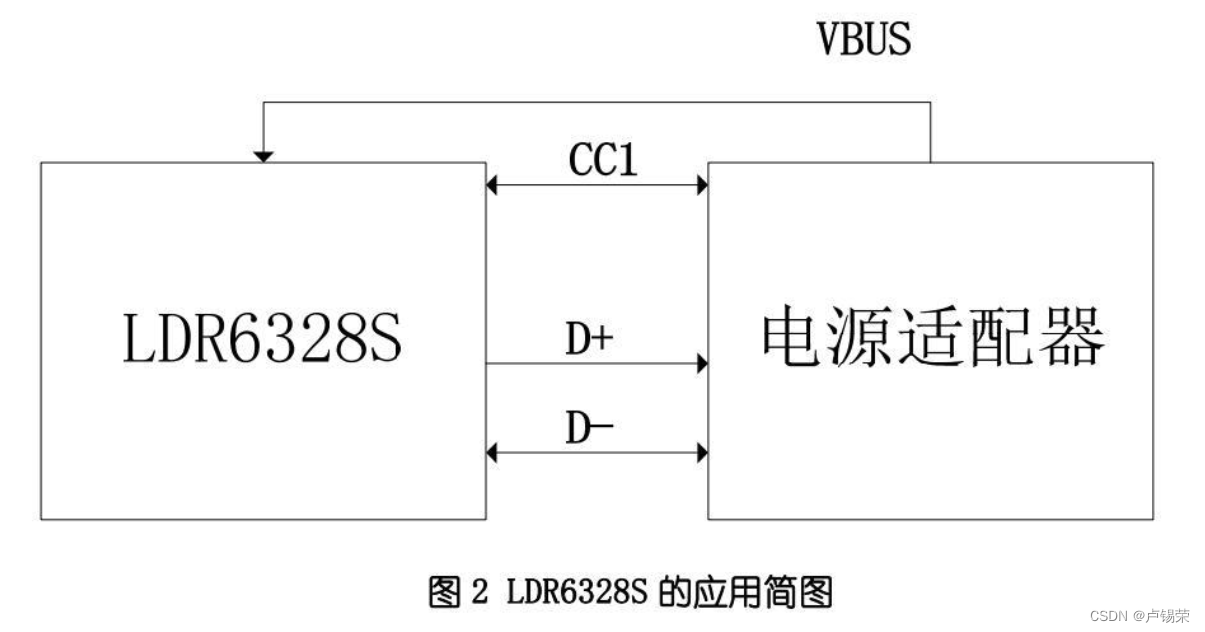

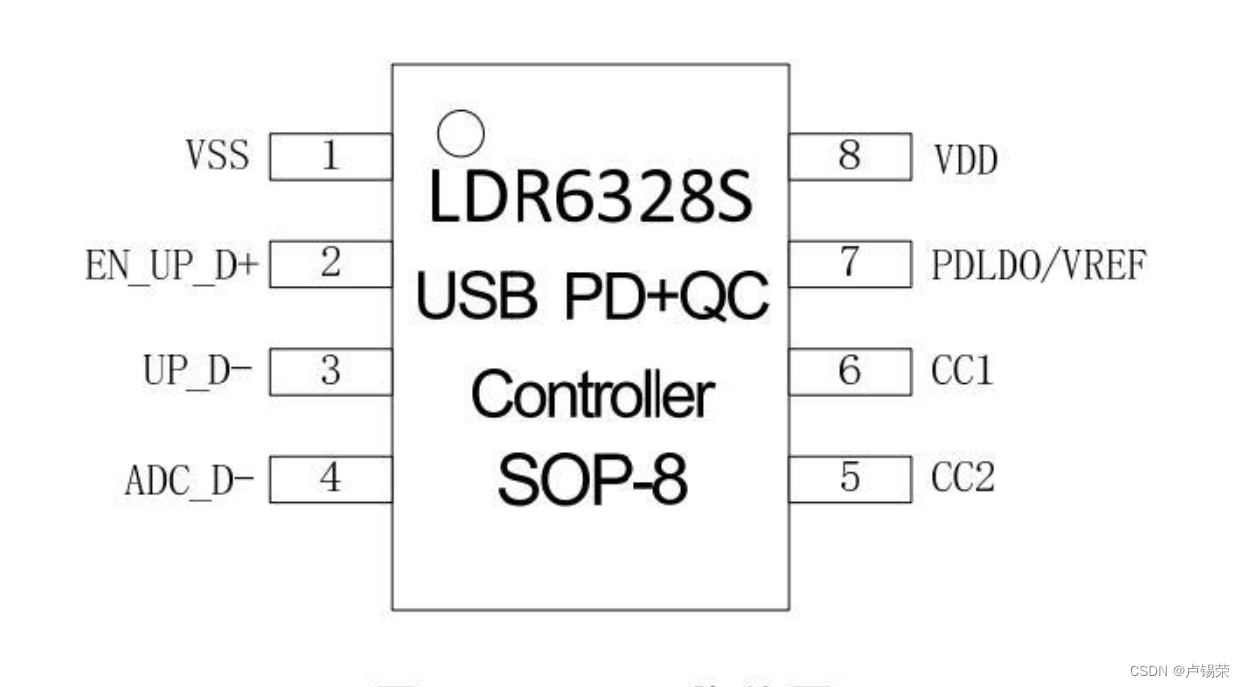

LDR6328S 的输入端为 USB Type-c 母座，连接适配器。CC1 用于 USB PD 协议通信，D+和 D-用于 QC 和 AFC 通信。

快充协议优先级为 PD>QC>AFC，即首选 PD，如果不支持 PD 就选择 QC。如果 QC 不支持就选 AFC。

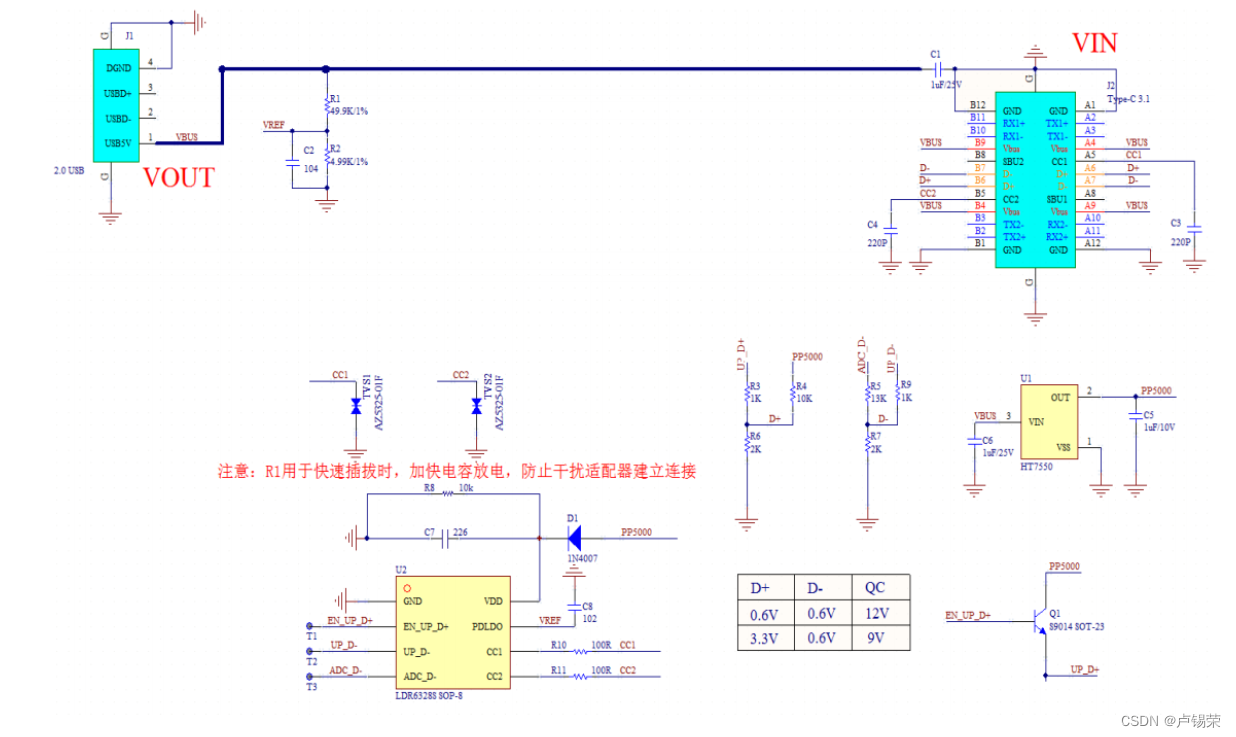

部分参考原理图如下：
