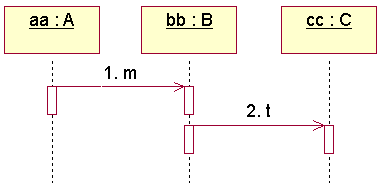

时序图（Sequence Diagram）是显示对象之间交互的图，是按时间顺序排列的。

时序图中显示的是参与交互的对象及其对象之间消息交互的顺序。

时序图包括的建模元素主要有：对象（Actor）、生命线（Lifeline）、控制焦点（Focus of control）、消息（Message）等等。

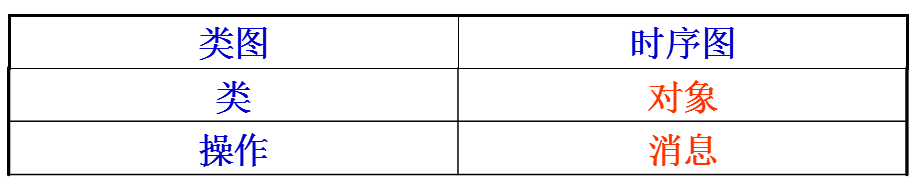

类图与时序图之间的关系

对象（Actor）

对象是类的实例，对象是通过类来创建的，类是创建对象的模版。

生命线（Lifeline）

表示对象的生存时间，生命线从对象创建开始到对象销毁时终止。

[图片上传中…(image.png-e0a08-1676692163830-0)]

对象状态

对象在生命线上有两种状态：休眠状态、激活状态。

当一个对象没有被激活时，该对象处于休眠状态，什么事都不做，但它仍然存在，等待新的消息来激活它。

当一条消息被传递给对象的时候，它会触发对象的某个行为，该对象被激活。激活用一个细长的矩阵框（在生命线上）表示。

矩形框的高度表示对象执行一个操作所经历的时间段，矩形的顶部表示动作的开始，底部表示动作的结束。

对象接收消息后可以由自己来完成，也可以通过其他对象的操作来完成。

消息（Message）

对象之间的交互是通过相互发消息来实现的。

消息从源对象指向目标对象，一旦发送便将控制从源对象转移到目标对象。

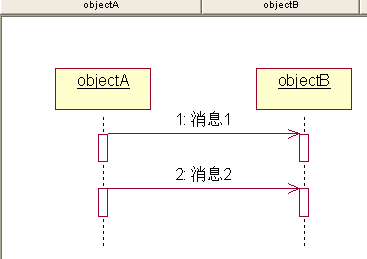

时序图中，消息的阅读顺序是严格自上而下的。

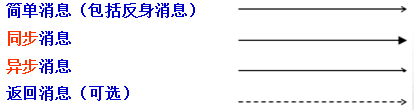

消息分类

• 简单消息

• 同步消息

消息的发送者把进程控制传递给消息的接收者，然后暂停活动，等待消息接收者的回应消息。

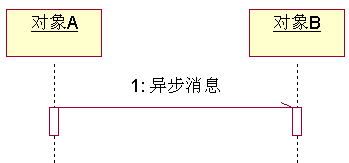

• 异步消息

消息的发送者将消息发送给消息的接受者后，不用等待回应的消息，即可开始另一个活动。

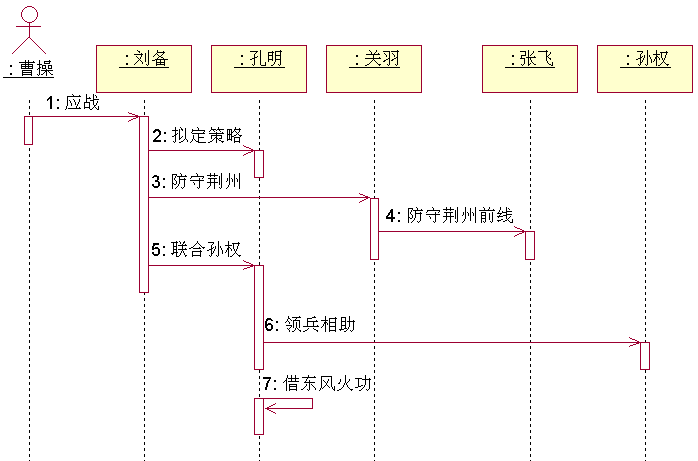

示例
