目录

实验配置

配置MSTP

MSTP参数修改

查看每个设备的生成树

配置MSTP安全

实验配置

放行相关Vlan

MST1域内的交换机互联接口放行Vlan 30、40

MST2域内的交换机互联接口放行Vlan 10、20、40

MST1域和MST2域之间交换机互联端口放行Vlan 40

配置MSTP

全网交换机都开启MSTP，交换机与主机互联端口开启边缘端口特性

端口下：stp edged-port enable

配置MST1域（域内交换机配置一致）

stp region-configuration

 region-name MST1                配置域名

 revision-level 1                   配置修订等级

 instance 30 vlan 30                vlan30属于实例30

 active region-configuration   激活配置

默认Vlan都属于实例0

配置MST2域（域内交换机配置一致）

stp region-configuration

 region-name MST2

 revision-level 1

 instance 10 vlan 10

 instance 20 vlan 20

 active region-configuration

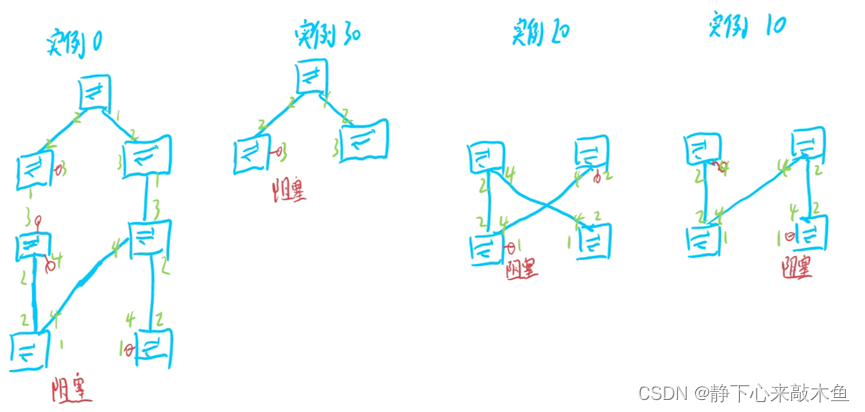

MSTP参数修改

修改MST1域实例30相关参数

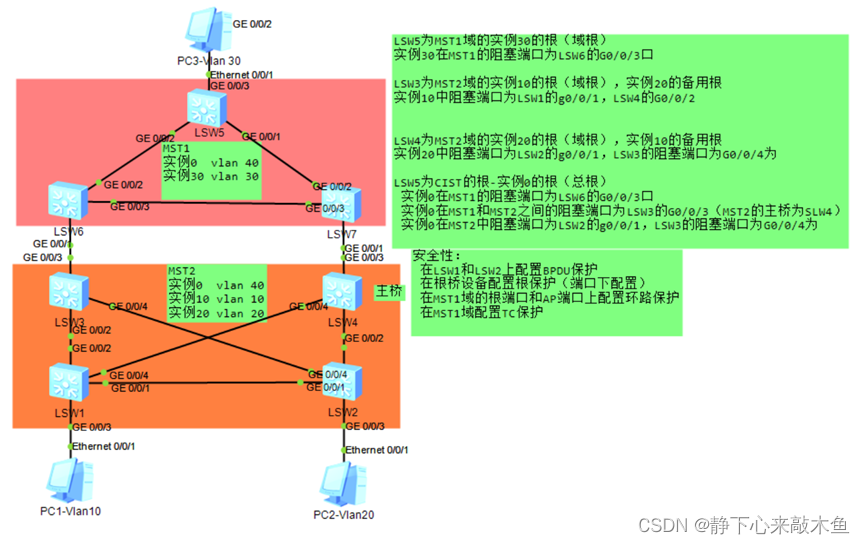

LSW5为MST1域的实例30的根（域根）

stp instance 30 root primary

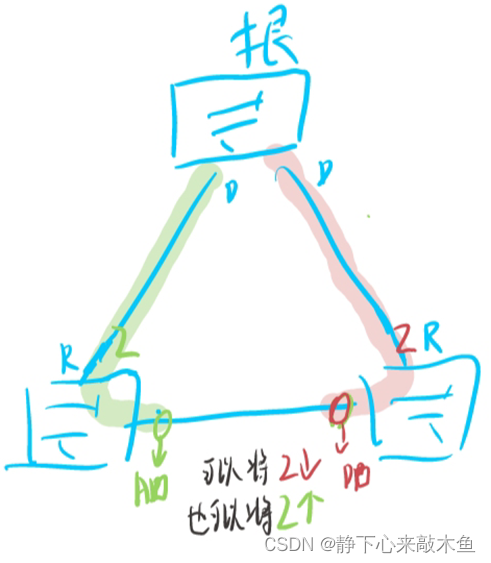

实例30在MST1的阻塞端口为LSW6的G0/0/3口

LSW6配置

int g0/0/2

stp instance 3 cost 20001（缺省20000）

修改MST2域实例10相关参数

LSW3为MST2域的实例10的根（域根），实例20的备用根

stp instance 10 root primary

stp instance 20 root secondary

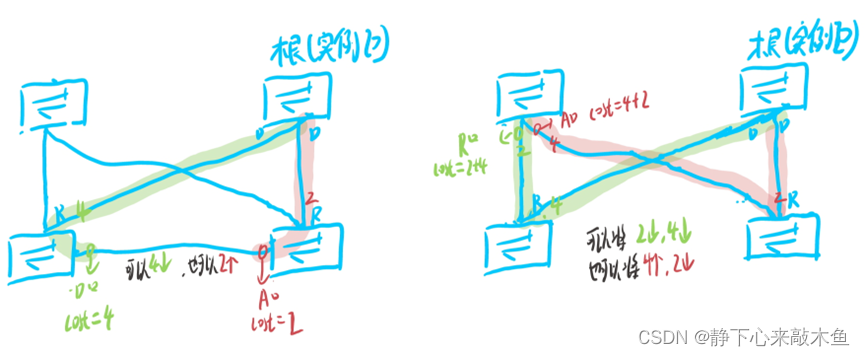

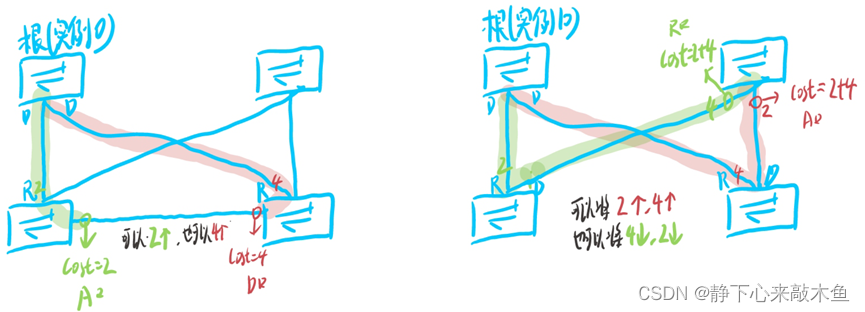

实例10中阻塞端口为LSW1的g0/0/1，LSW4的G0/0/2

将LSW1的2端口cost配置为20001

interface GigabitEthernet0/0/2

stp instance 10 cost 20001

将LSW4的2端口cost配置为20002

interface GigabitEthernet0/0/2

stp instance 10 cost 20002

修改MST2域实例20相关参数

LSW4为MST2域的实例20的根（域根），实例10的备用根

stp instance 10 root secondary

stp instance 20 root primary

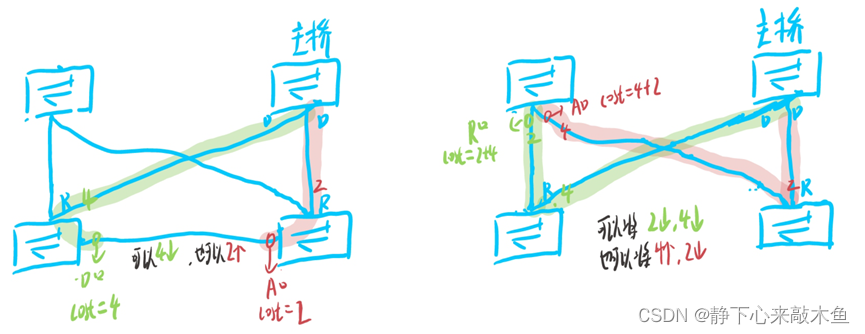

实例20中阻塞端口为LSW2的g0/0/1，LSW3的阻塞端口为G0/0/4为

将LSW1的4端口cost配置为19999

interface GigabitEthernet0/0/4

stp instance 20 cost 19999

修改实例0相关参数

LSW5为CIST的根-实例0的根（总根）

stp instance 0 root primary

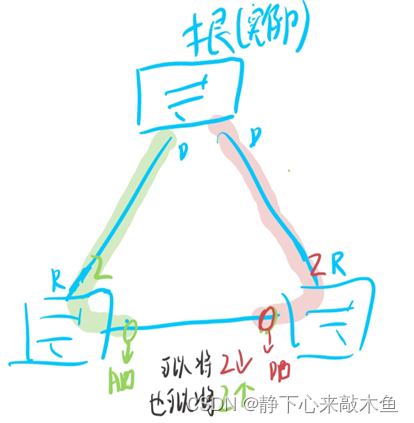

实例0在MST1的阻塞端口为LSW6的G0/0/3口（同实例30）

interface GigabitEthernet0/0/2

 stp instance 0 cost 20001

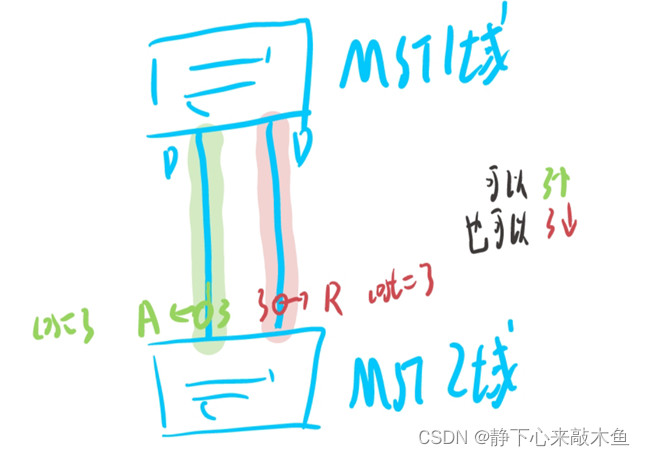

实例0在MST1和MST2之间的阻塞端口为LSW3的G0/0/3（即MST2的主桥为SLW4）

将LSW3的G0/0/3端口cost调大

interface GigabitEthernet0/0/3

 stp instance 0 cost 20001

实例0在MST2中阻塞端口为LSW2的g0/0/1，LSW3的阻塞端口为G0/0/4为

将LSW1的4端口cost配置为19999

interface GigabitEthernet0/0/4

stp instance 0 cost 19999

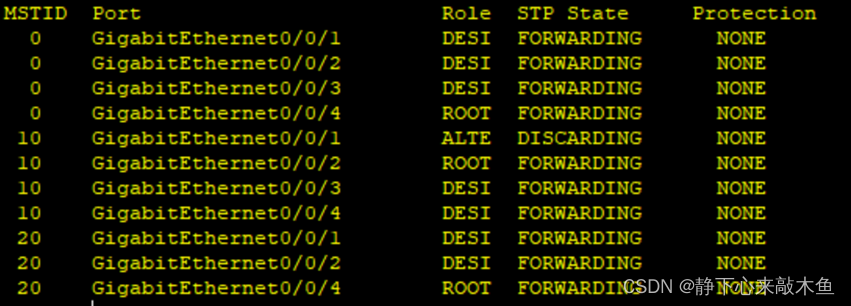

查看每个设备的生成树

LSW5



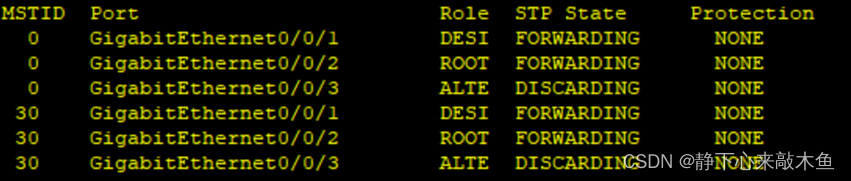

LSW6



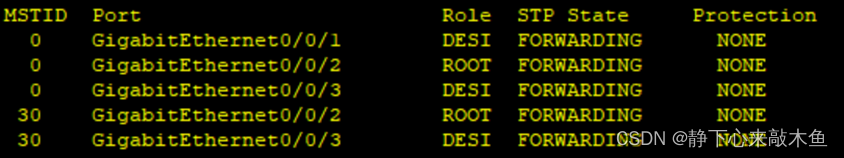

LSW7



LSW3



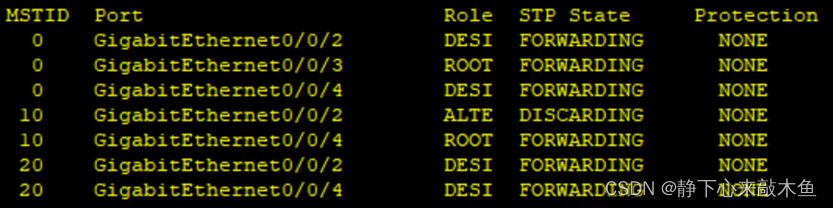

LSW4



LSW1



LSW2



配置MSTP安全

配置BPDU保护（LSW1和LSW2（全局配置）），并开启BPDU报文过滤功能（边缘端口下配置）

stp bpdu-protection    配置BPDU保护

error-down auto-recovery cause bpdu-protection interval 600

当边缘端口配置BPDU保护后，如果收到BPDU报文，此接口会Down，默认不会自动开启，需要手工去启用接口；此命令可以使得Down后600s后接口自动恢复

int g0/0/3

 stp bpdu-filter enable  配置BPDU报文过滤功能

在MST1域的根桥设备配置根保护（指定端口下配置）

stp root-protection

在MST1域配置环路保护（根端口和AP端口下配置）

stp loop-protection

配置TC保护（全局配置）

stp tc-protection

stp tc-protection threshold 2 配置缺省时间内可以匹配TCP报文的次数为2（缺省为3）
