本期分享一个精密的 DAC 器件，为满足实验室项目对高精度数模转换的要求，我们选择了具有精密内部基准的双通道 12 位 DAC60502 芯片。

DACx0502 说明

16 位 DAC80502、14 位 DAC70502 和 12 位DAC60502 (DACx0502) 数模转换器 (DAC) 均为具有电压输出的高精度、低功耗器件。

DACx0502 线性度小于 1LSB。凭借高精度和微型封装特性，DACx0502 非常适合以下 应用： 增益和失调电压校准、电流或电压设置点设定和电源控制。这些器件包括一个 2.5V、5ppm/°C 内部基准，可提供 1.25V、2.5V 或 5V 的满量程输出电压范围。ACx0502 采用了上电复位电路，可确保 DAC 输出根据 RSTSEL 引脚的状态以零电平或中间电平上电，并在向器件写入有
效代码之前一直保持该电平。

DACx0502 的数字接口可通过 SPI2C 引脚配置为 SPI或 I2C 模式。在 SPI 模式下，DACx0502 使用一个在高达 50MHz 的时钟频率下运行的通用 3 线制串行接口。在 I2C 模式下，DACx0502 支持标准 (100kbps)、快速 (400kbps) 和快速+ (1.0Mbps) 工作模式。

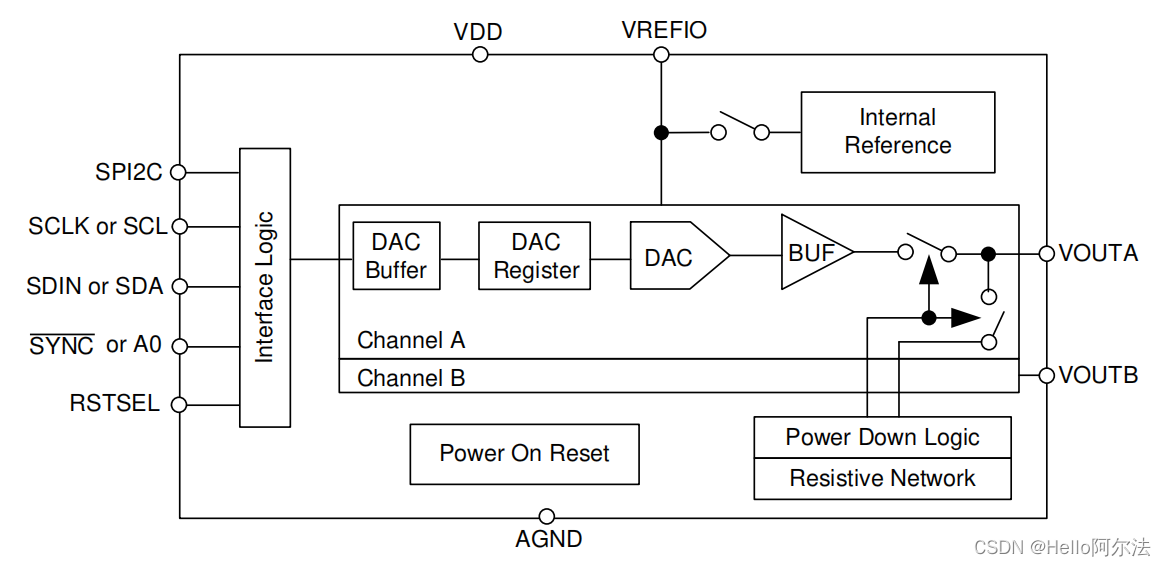

DACx0502 功能方框图

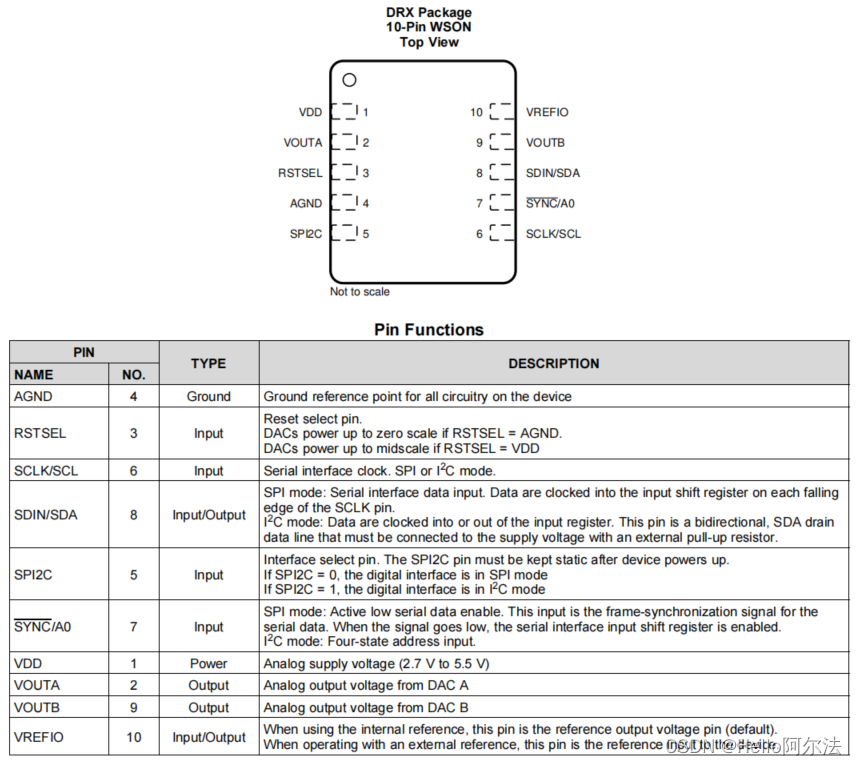

DACx0502 引脚配置和功能

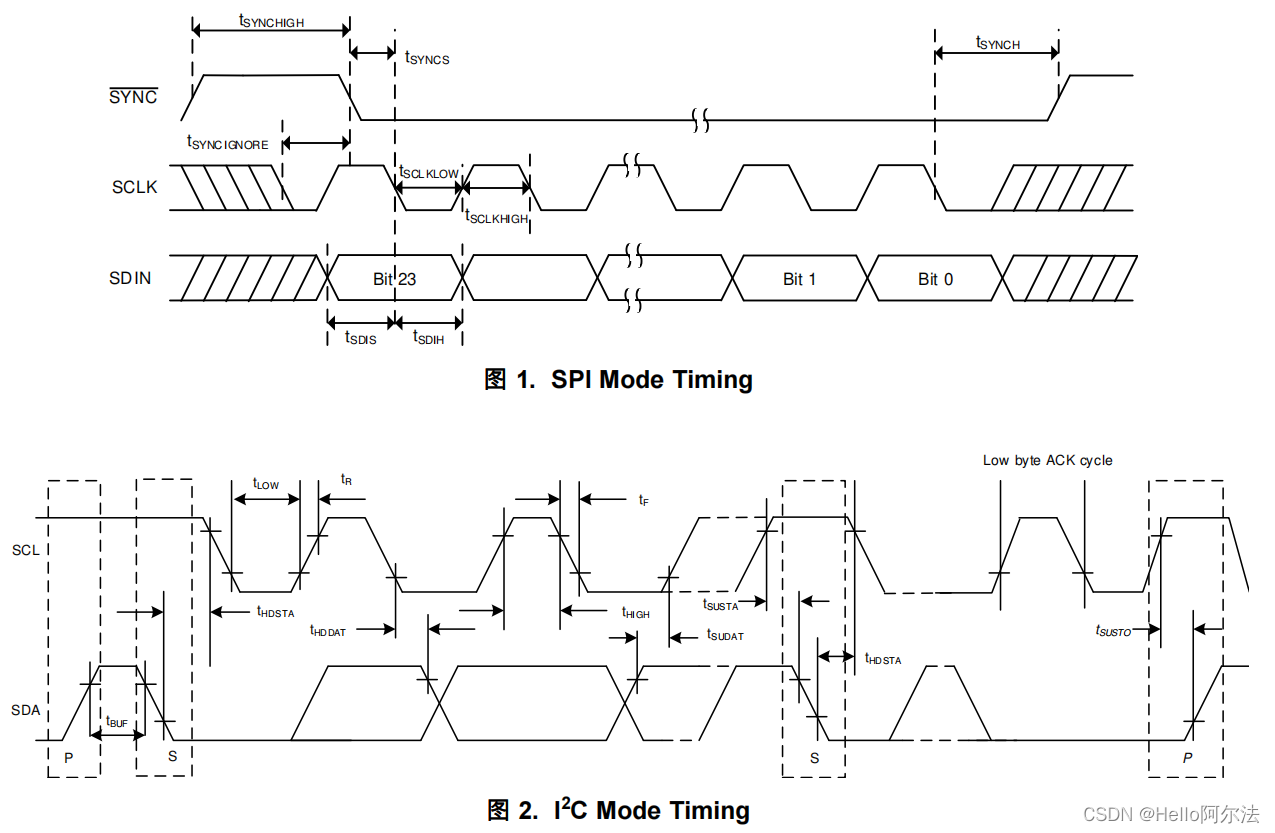

DACx0502 驱动模式

• SPI 或 IIC

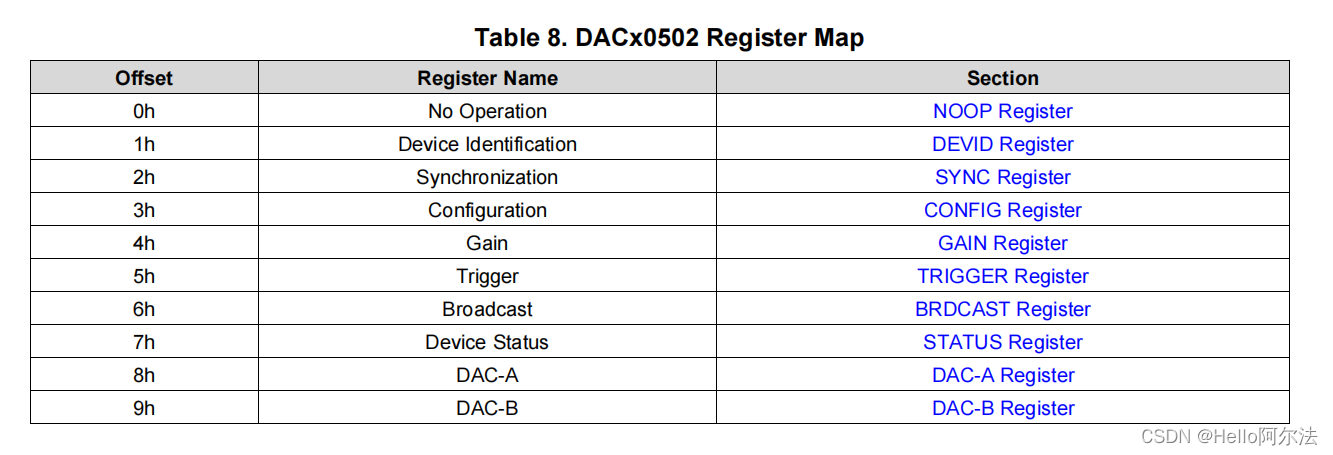

DACx0502 寄存器映射

测试平台

• 测试平台：STM32F103ZET6

• 测试芯片：DAC60502

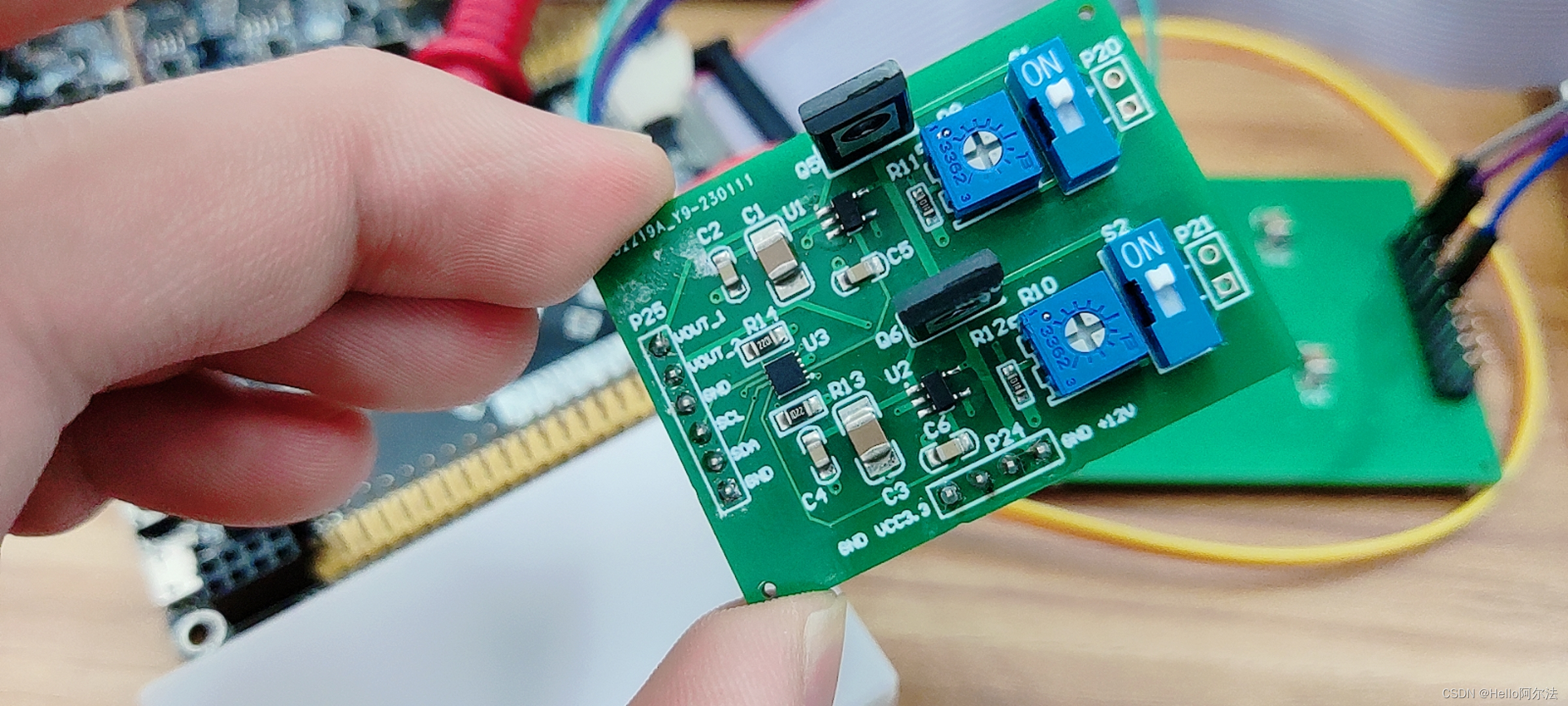

实验室自研 DAC60502 模块

驱动及应用示例

• myiic.c

#include "myiic.h"
#include "delay.h"// 初始化IIC
void IIC_Init(void)
{					     RCC->APB2ENR|=1<<3;GPIOB->CRL&=0X00FFFFFF;GPIOB->CRL|=0X33000000;	   GPIOB->ODR|=3<<6;
}
// 产生IIC起始信号
void IIC_Start(void)
{SDA_OUT();IIC_SDA=1;	  	  IIC_SCL=1;delay_us(4);IIC_SDA=0;delay_us(4);IIC_SCL=0;
}
// 产生IIC停止信号
void IIC_Stop(void)
{SDA_OUT();IIC_SCL=0;IIC_SDA=0;delay_us(4);IIC_SCL=1; IIC_SDA=1;delay_us(4);
}
// 等待应答信号到来
// 返回值：1，接收应答失败
//        0，接收应答成功
uint8_t IIC_Wait_Ack(void)
{uint8_t ucErrTime=0;SDA_IN();IIC_SDA=1;delay_us(1);	   IIC_SCL=1;delay_us(1);	 while(READ_SDA){ucErrTime++;if(ucErrTime>250){IIC_Stop();return 1;}}IIC_SCL=0;return 0;
}
// 产生ACK应答
void IIC_Ack(void)
{IIC_SCL=0;SDA_OUT();IIC_SDA=0;delay_us(2);IIC_SCL=1;delay_us(2);IIC_SCL=0;
}
// 不产生ACK应答
void IIC_NAck(void)
{IIC_SCL=0;SDA_OUT();IIC_SDA=1;delay_us(2);IIC_SCL=1;delay_us(2);IIC_SCL=0;
}
// IIC写一个字节
void IIC_Write_Byte(uint8_t txd)
{                        uint8_t t;   SDA_OUT(); 	    IIC_SCL=0;for(t=0;t<8;t++){              IIC_SDA=(txd&0x80)>>7;txd<<=1; 	  delay_us(2);IIC_SCL=1;delay_us(2); IIC_SCL=0;	delay_us(2);}
}
// IIC读一个字节
// ack=1，发送ACK，
// ack=0，发送nACK
uint8_t IIC_Read_Byte(uint8_t ack)
{uint8_t i,receive=0;SDA_IN();for(i=0;i<8;i++ ){IIC_SCL=0; delay_us(2);IIC_SCL=1;receive<<=1;if(READ_SDA)receive++;delay_us(1); }if (!ack)IIC_NAck();elseIIC_Ack();return receive;
}void IIC_Write_UINT16(uint8_t dev_addr, uint8_t wr_addr, uint16_t data)
{IIC_Start();IIC_Write_Byte(dev_addr);IIC_Wait_Ack(); IIC_Write_Byte(wr_addr);IIC_Wait_Ack(); IIC_Write_Byte(data >> 8);IIC_Wait_Ack(); IIC_Write_Byte(data & 0xFF);IIC_Wait_Ack();  	IIC_Stop();delay_ms(2);
}uint16_t IIC_Read_UINT16(uint8_t dev_addr, uint8_t rd_addr)
{uint16_t data;IIC_Start();IIC_Write_Byte(dev_addr);IIC_Wait_Ack();IIC_Write_Byte(rd_addr);IIC_Wait_Ack(); IIC_Start();  	IIC_Write_Byte(dev_addr + 1);IIC_Wait_Ack();data = IIC_Read_Byte(1);data = (data <<8 ) + IIC_Read_Byte(0);IIC_Stop();return data;
}

• myiic.h

#ifndef __MYIIC_H__
#define __MYIIC_H__
#include "sys.h"//IO方向设置
#define SDA_IN()  {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)8<<28;}
#define SDA_OUT() {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)3<<28;}//IO操作函数
#define IIC_SCL    PBout(6) 		//SCL
#define IIC_SDA    PBout(7) 		//SDA
#define READ_SDA   PBin(7) 	 		//输入SDA //IIC操作函数
void IIC_Init(void);                //初始化IIC的IO口
void IIC_Start(void);				//发送IIC开始信号
void IIC_Stop(void);	  			//发送IIC停止信号
void IIC_Write_Byte(uint8_t txd);	//IIC发送一个字节
uint8_t IIC_Read_Byte(uint8_t ack);	//IIC读取一个字节
uint8_t IIC_Wait_Ack(void);			//IIC等待ACK信号
void IIC_Ack(void);					//IIC发送ACK信号
void IIC_NAck(void);				//IIC不发送ACK信号void IIC_Write_UINT16(uint8_t dev_addr, uint8_t wr_addr, uint16_t data);
uint16_t IIC_Read_UINT16(uint8_t dev_addr, uint8_t rd_addr);#endif

• dacx0502.c

#include "dac60502.h"
#include "delay.h" 										 //初始化IIC接口
int DAC60502_Init(void)
{IIC_Init();return 0;
}void DAC60502_Write(uint16_t WrAddr, uint16_t Data)
{IIC_Write_UINT16(DEV_ADDR, WrAddr, Data);
}uint16_t DAC60502_Read(uint16_t RdAddr)
{return IIC_Read_UINT16(DEV_ADDR, RdAddr);
}

• dac60502.h

#ifndef __DAC60502_H__
#define __DAC60502_H__
#include "myiic.h"   #define DEV_ADDR 		0x90#define NOOP   			0x00
#define DEVID  			0x01
#define SYNC   			0x02
#define CONFIG    		0x03
#define GAIN  			0x04
#define TRIGGER   		0x05
#define STATUS  		0x06
#define DAC_A  			0x08
#define DAC_B  			0x09int DAC60502_Init(void);
void DAC60502_Write(uint16_t WrAddr, uint16_t Data);
uint16_t DAC60502_Read(uint16_t RdAddr);#endif

• main.c

#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "led.h"
#include "dac60502.h"
#include "usmart.h" int main(void)
{	uint16_t data = 0;Stm32_Clock_Init(9);	//系统时钟设置uart_init(72,115200);	//串口初始化为115200delay_init(72);	   	 	//延时初始化 usmart_dev.init(72);	//初始化USMART		LED_Init();		  		//初始化与LED连接的硬件接口DAC60502_Init();		//IIC初始化 while(1){data = data + 0x1;if(data > 0x0fff)data = 0;DAC60502_Write(DAC_A,data << 4);printf("Write: %d \r\n", data);delay_ms(100);printf("Read: %d \r\n", DAC60502_Read(DAC_A) >> 4);delay_ms(100);LED0=!LED0;}return 0;
}

本期介绍了 DACx0502 系列双通道数模转换器及使用 STM32 驱动 DAC60502 的使用示例，在后期将会移植到 Zynq 嵌入式系统中进行开发设计。
