Spark Tungsten

• 数据结构
• • Unsafe Row
  • 内存页管理
• 全阶段代码生成
• • 火山迭代模型
  • WSCG
  • • 运行时动态生成

Tungsten (钨丝计划) : 围绕内核引擎的改进：

• 数据结构设计
• 全阶段代码生成（WSCG，Whole Stage Code Generation）

数据结构

Tungsten 在数据结构的改进 :

• 紧凑的二进制格式 Unsafe Row
• 内存页管理

Unsafe Row

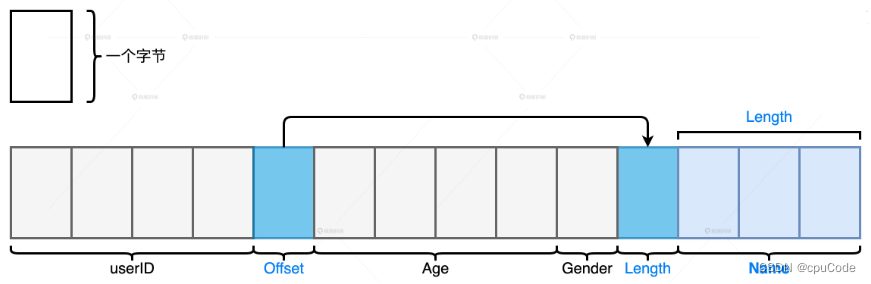

Unsafe Row 是一种字节数组，所有字段按照 Schema 的顺序安放在数组中

• 定长字段值 , 插到字节中
• 变长字段先在 Schema 对应位置插入偏移地址，再把字段长度和字段值存储后面
• 节数组的存储能消除存储开销，只用一个数组对象就能封装一条数据，降低 GC 压力

用 JVM 传统的对象存储 :

• GenericMutableRow 封装一条数据，Array 用于存储实际的数据值
• Array 中每个元素都是一个对象，如 : 整型 BoxedInteger、字符串 String
• 在 JVM 堆内内存中，对象数越多 , 垃圾回收效率越低

内存页管理

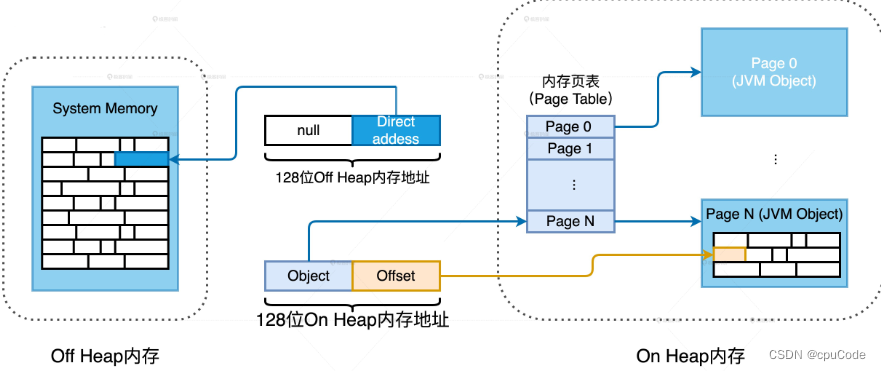

Tungsten 地址 : 统一 128 位内存地址 , 为了统一管理 Off Heap 和 On Heap 内存空间

• 前 64 位 : Java Object
• 后 64 位 : 偏移地址 Offset
• 128 位的 Tungsten 地址，Off Heap/OnHeap 内存在寻址方式上不一样

On Heap 的 Tungsten 地址:

• 前 64 位存储 : JVM 堆内对象的引用或指针
• 后 64 位 Offset 存储 : 数据在该对象内的偏移地址

Off Heap 的 Tungsten 地址:

• 前 64 位存储 null 值 : 通过 Java Unsafe API 直接管理操作系统内存，没有内存对象
• 后 64 位 : 直接寻址操作系统的内存空间

堆内外的寻址方式 :

• Tungsten 用页表（Page Table）的数据结构，记录从 Object 引用到 JVM 对象地址的映射
• 页表中记录的一个个内存页（Memory Page），内存页是一个 JVM 对象

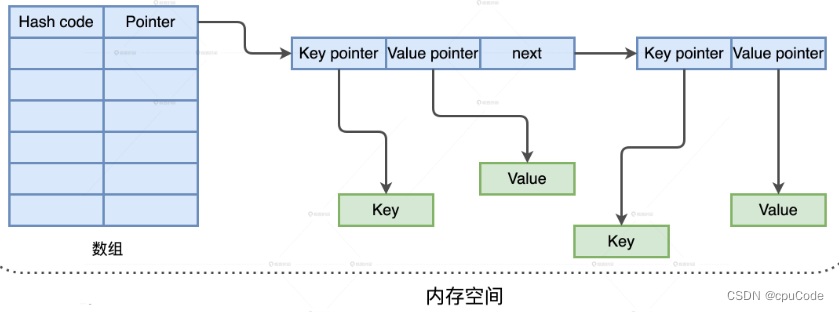

Java 中 HashMap :

• HashMap ：用数组 + 链表来实现 ，数组元素存储 Hash Code、链表头
• 链表节点存储 3 个元素：Key 引用、Value 引用、下一个元素的地址
• 弊端一：存储开销/GC 压力大 ，数据/索引各占一半
• 弊端一：CPU 缓存命中率低，降低 CPU 利用率，对写入友好，但访问低效

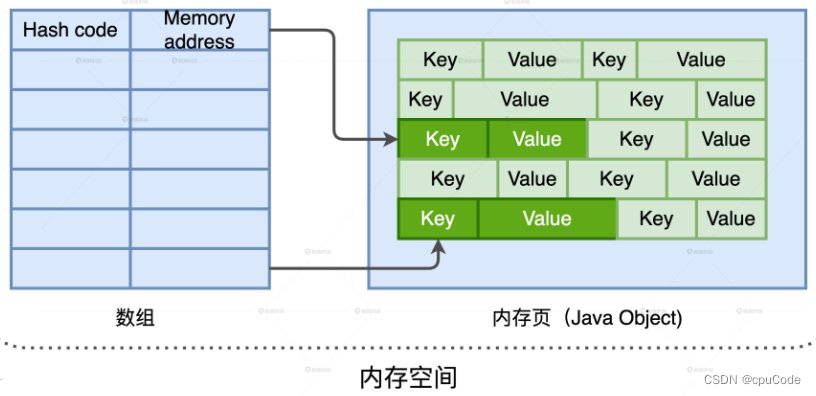

Tungsten HashMap ：

• Tungsten：用数组 + 内存页来实现。数组中存储元素：Hash code + Tungsten 内存地址，即：Object 引用 + Offset 的 128 位地址
• 存储单元：内存页 (Java Object)，一个内存页能存储多个数据条目。对 GC 友好
• 内存页 : 用连续空间来存储数据，内存页 + 偏移量定位到每个数据元素。内存的访问方式成了顺序读取（SequentialAccess）。能提升 CPU cache 利用率，减少 CPU 中断

全阶段代码生成

迭代器嵌套 ：同个 Stage 内部，把多个 RDD 的 compute 函数合成一个函数，再一次性输出数据
WSCG ：基于同一 Stage 内操作符的调用关系，把所有计算进行手写，并合成一个函数

火山迭代模型

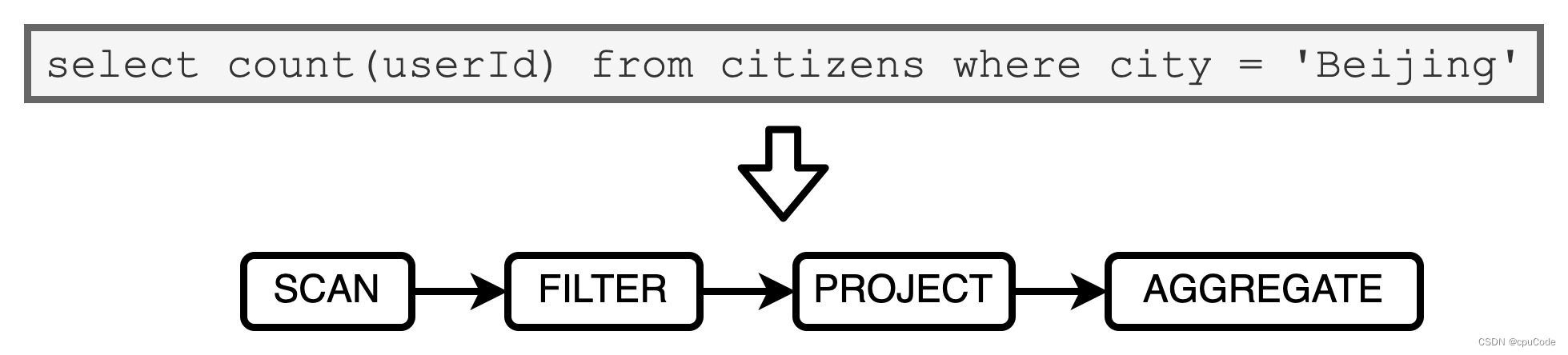

迭代器嵌套 (Volcano Iteration Model) 的计算模式有两种操作：

• 内存数据的随机存取
• 虚函数调用（next）

WSCG

Tungsten 引入 WSCG 机制，消除了 VI 模型引入的计算开销

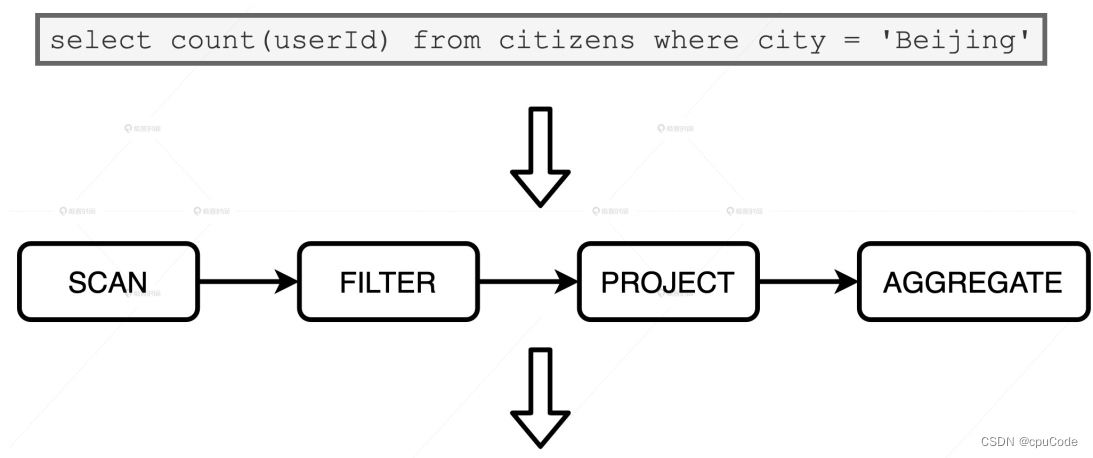

手写代码例子 :

var count = 0for (citizen <- citizens) {if(citizen.city == "Beijing")count += 1
}

WSCG 工作过程 : 基于性能较差的代码，在运行时动态地 (On The Fly) 重构出性能更好的代码

运行时动态生成

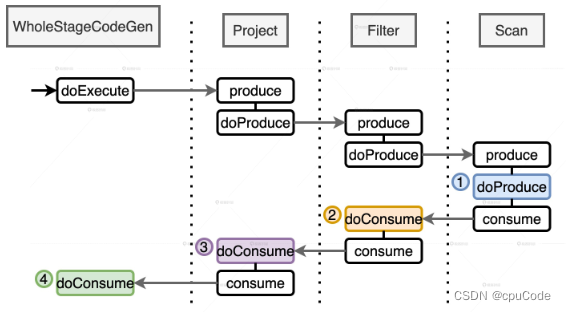

手写代码的生成过程：

• 从父节点到子节点，递归调用 doProduce，生成代码框架
• 从子节点到父节点，递归调用 doConsume，向框架填充每一个操作符的运算逻辑

1 while (table.hasNext()) {InternalRow row = table.next()2	if (row.getString(2) == "Beijing") {
3    Int user Id = row.getInt(0)rowWriter.write(0, userId)
4    ret = rowWriter.getRow()}
}
