点灯大师–点个正点原子阿尔法开发板的灯

文章目录

点灯大师--点个正点原子阿尔法开发板的灯
正点原子阿尔法开发板点灯
- 1、使能 GPIO1 时钟
- 2、设置 GPIO1_IO03 的复用功能
- 3、配置 GPIO1_IO03
- 4、设置 GPIO
- 5、控制 GPIO 的输出电平
五种点灯的方法
- 1.在一个驱动文件中实现寄存器初始化和寄存器操作
- 3.pinctl和gpio子系统描述硬件信息
- - 3.1修改设备树文件
  - - 添加 pinctrl 节点
    - 添加 LED 设备节点
    - 3、检查 PIN 是否被其他外设使用
  - 3.2驱动代码
- 4.platform驱动
- 5.设备树platform
- - 设备树
  - 驱动代码
通用GPIO引脚操作方法
- 1 GPIO 模块一般结构
- 2 GPIO 寄存器操作
- 3.imx6ull寄存器操作
- - 3.1IMX6ULL 的 GPIO 模块结构

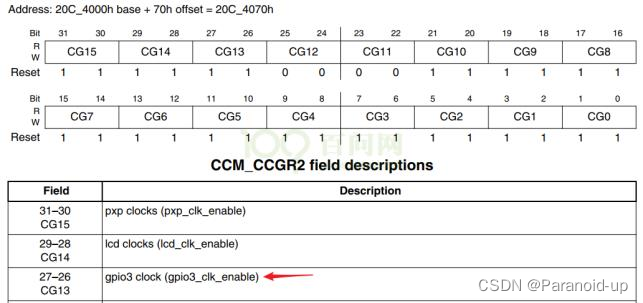

  - 3.2CCM 用于设置是否向 GPIO 模块提供时钟

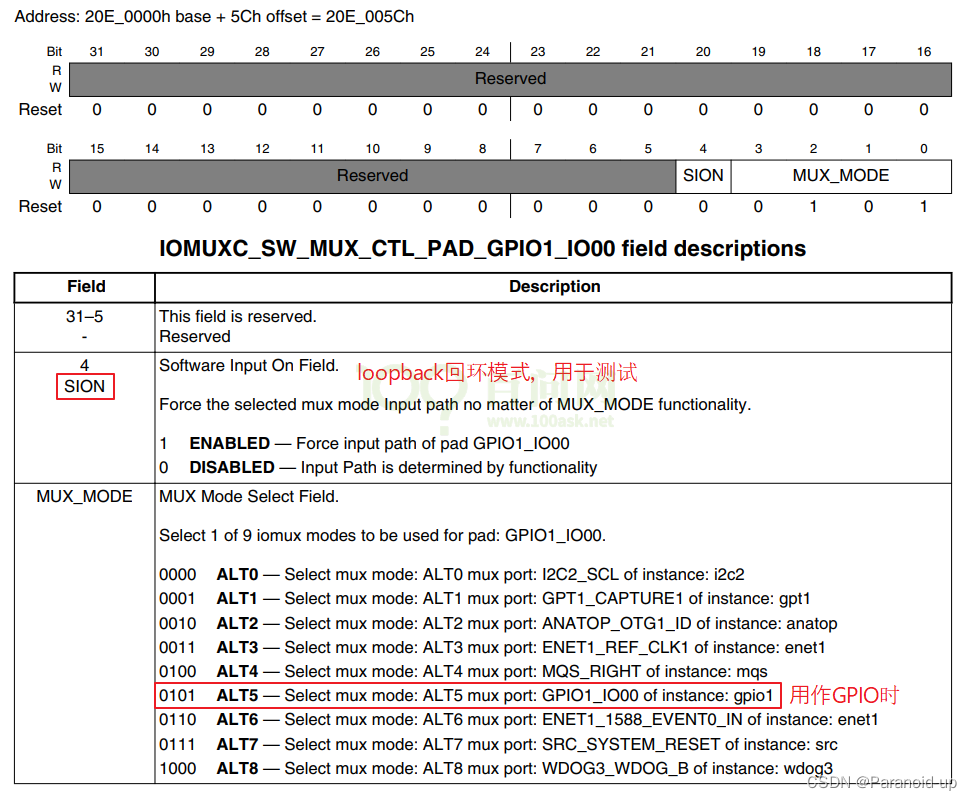

  - 3.3 IOMUXC：引脚的模式(Mode、功能)

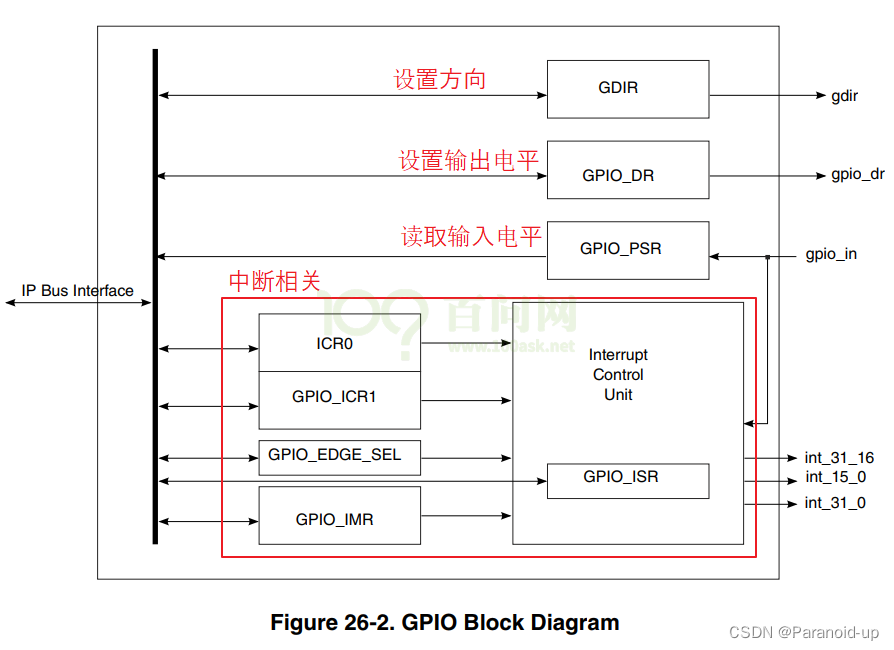

  - 3.4 GPIO 模块内部

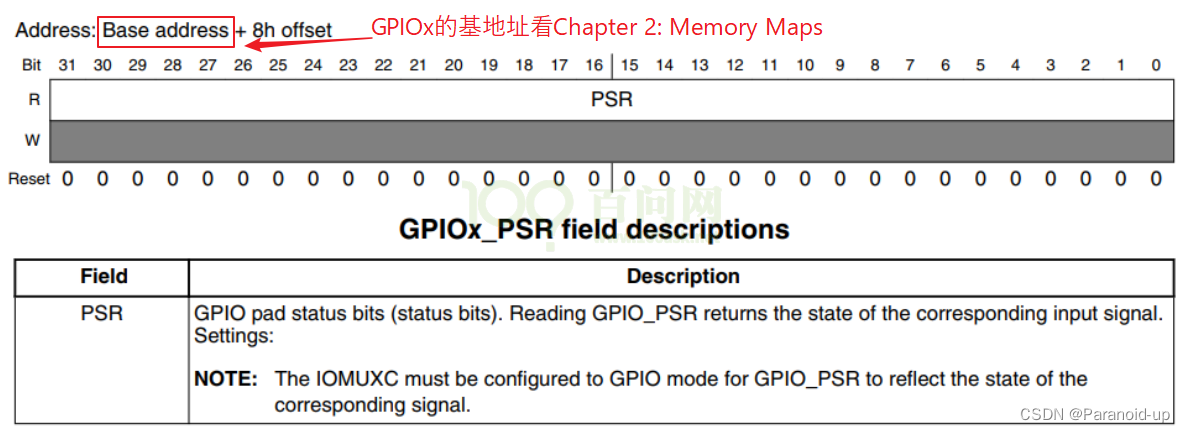

  - 3.5 读 GPIO

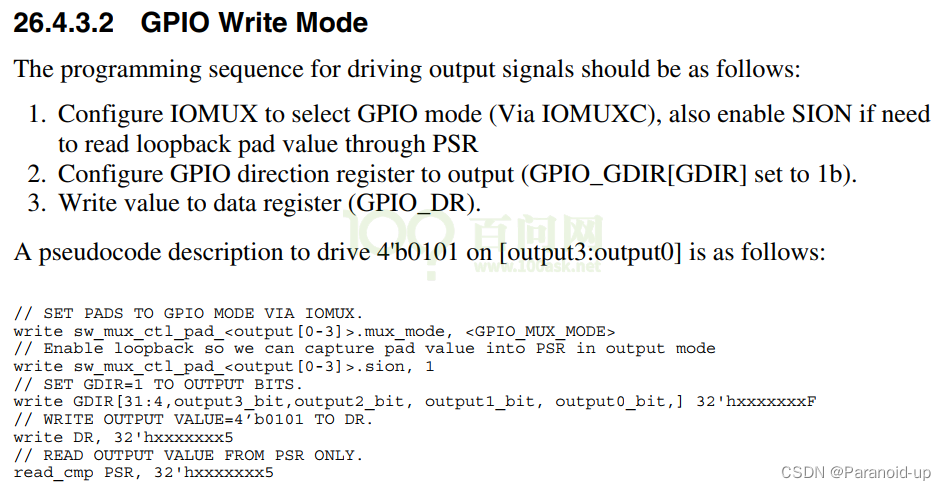

  - 3.6 写 GPIO

正点原子阿尔法开发板点灯

1、使能 GPIO1 时钟

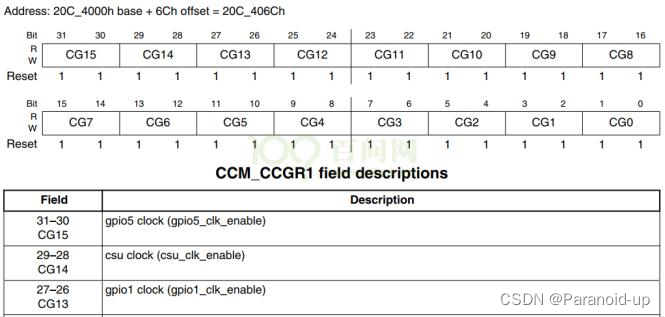

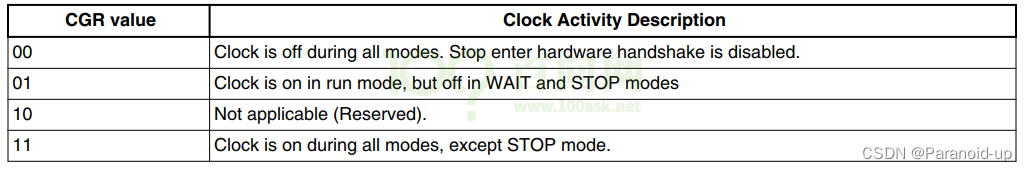

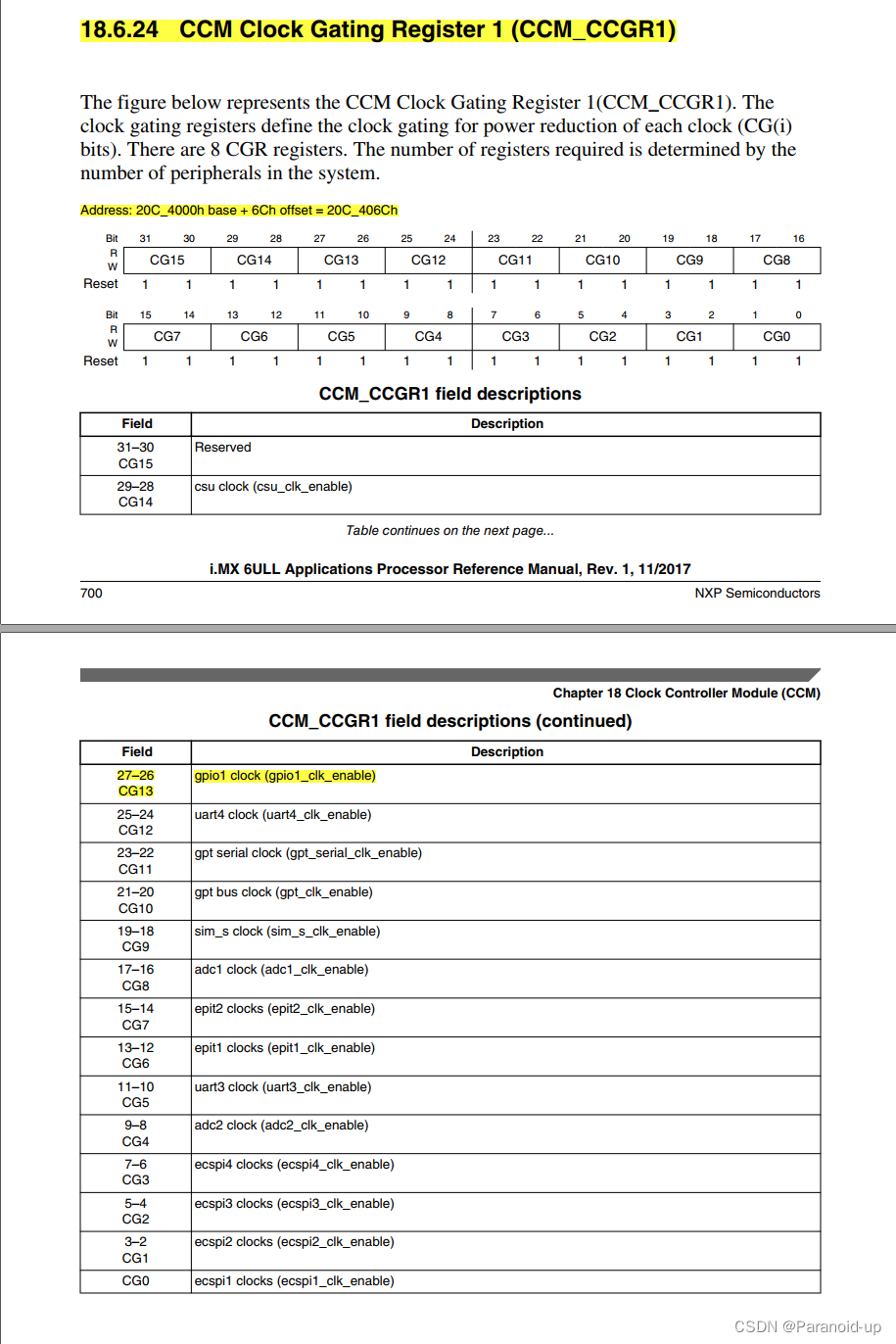

GPIO1 的时钟由 CCM_CCGR1 的 bit27 和 bit26 这两个位控制，将这两个位都设置位 11 即可。本教程所有例程已经将 I.MX6U 的所有外设时钟都已经打开了，因此这一步可以不用做。
在这里插入图片描述

2、设置 GPIO1_IO03 的复用功能

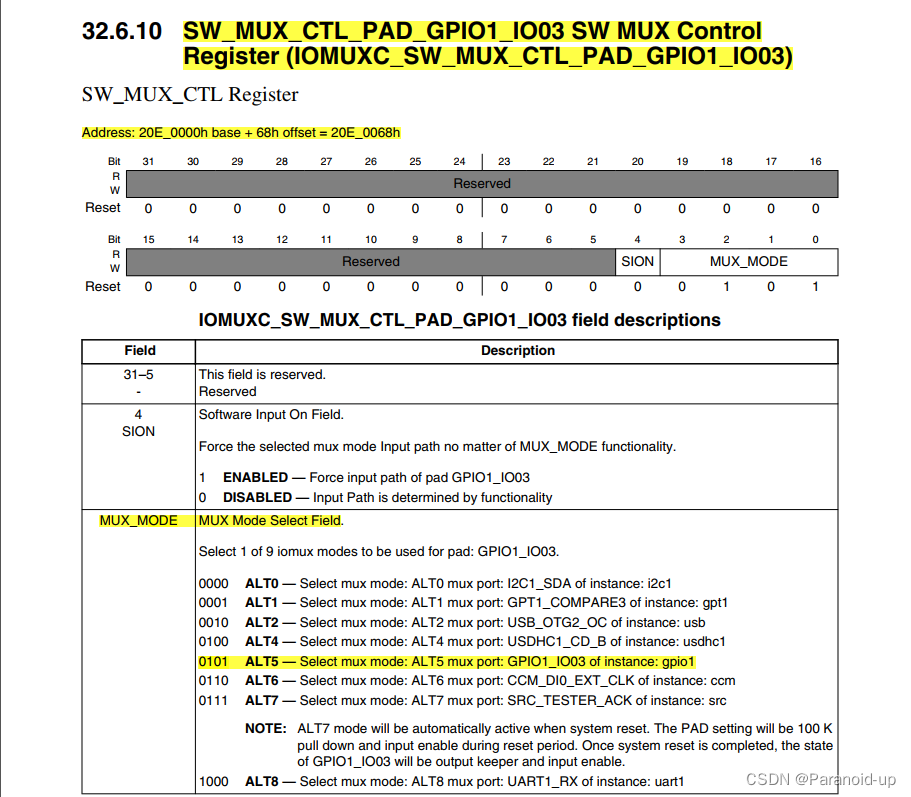

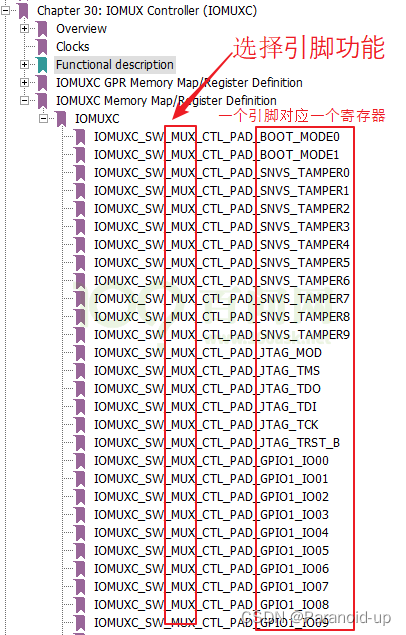

找到 GPIO1_IO03 的复用寄存器“IOMUXC_SW_MUX_CTL_PAD_GPIO1_IO03”的地址为0X020E0068，然后设置此寄存器，将 GPIO1_IO03 这个 IO 复用为 GPIO 功能，也就是 ALT5。
在这里插入图片描述

3、配置 GPIO1_IO03

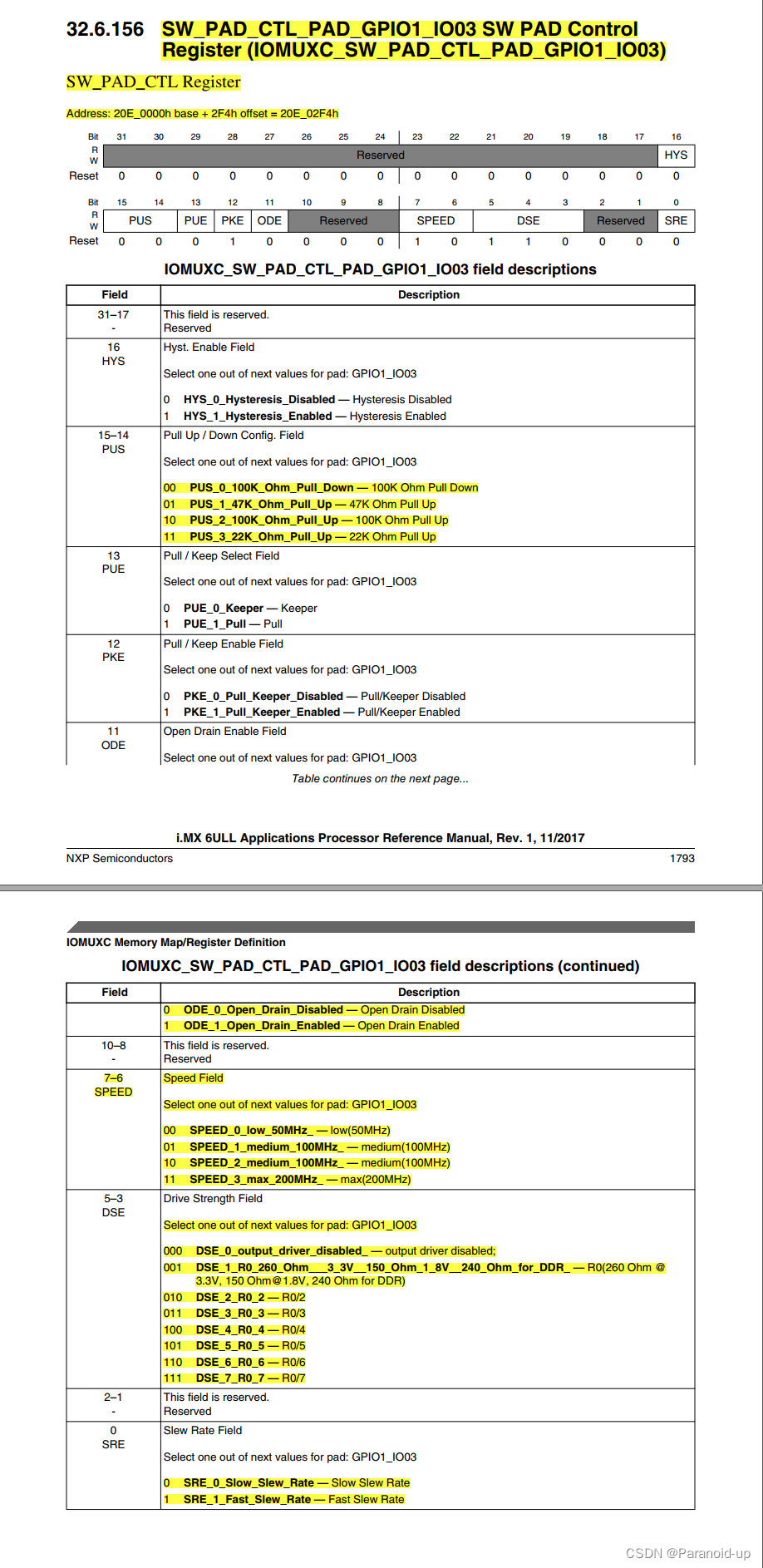

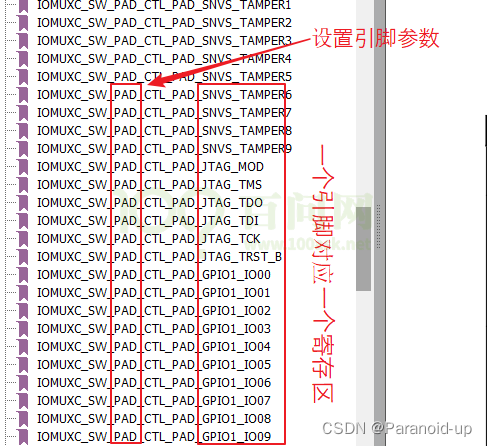

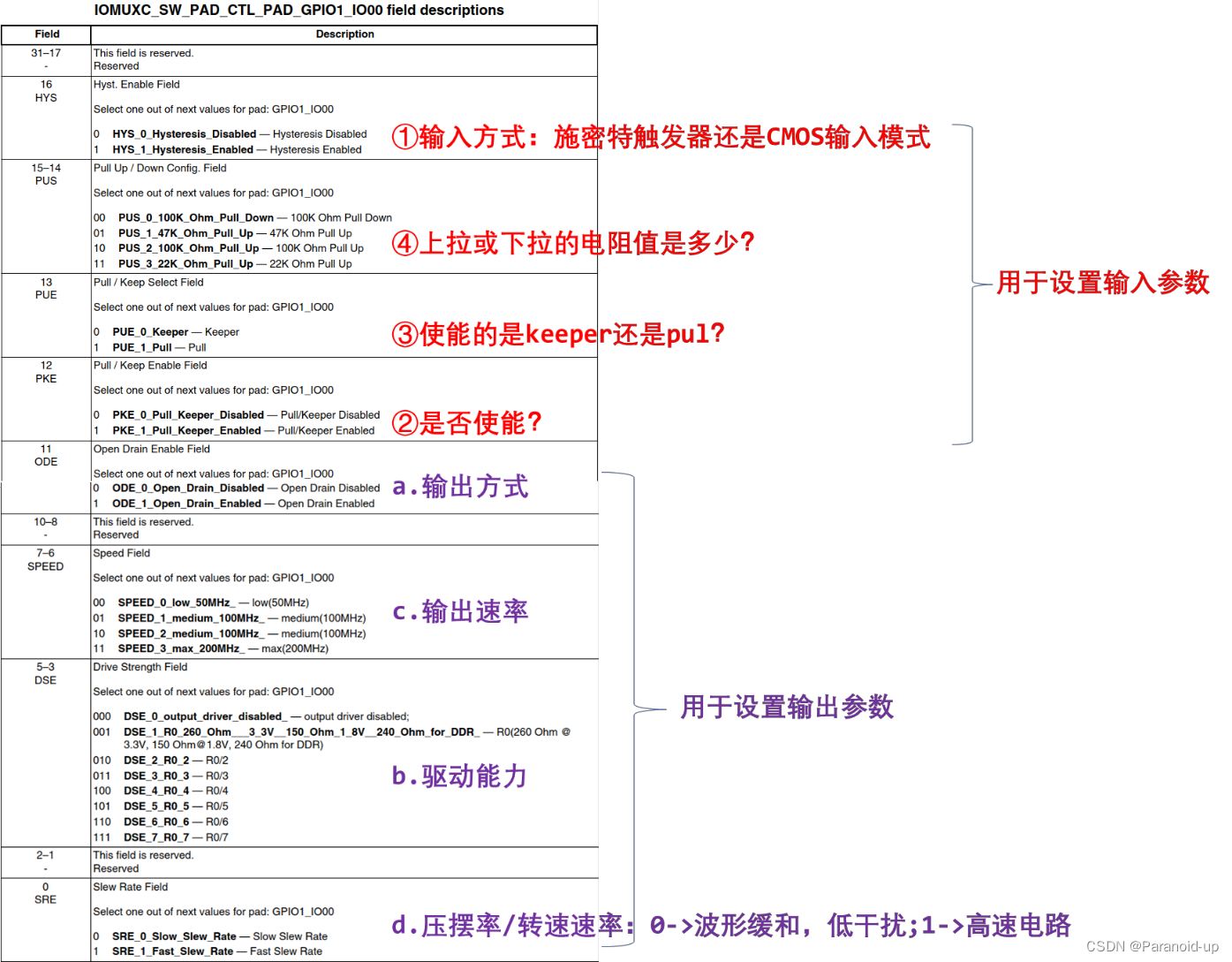

找到 GPIO1_IO03 的配置寄存器“IOMUXC_SW_PAD_CTL_PAD_GPIO1_IO03”的地址为0X020E02F4，根据实际使用情况，配置此寄存器。
在这里插入图片描述

4、设置 GPIO

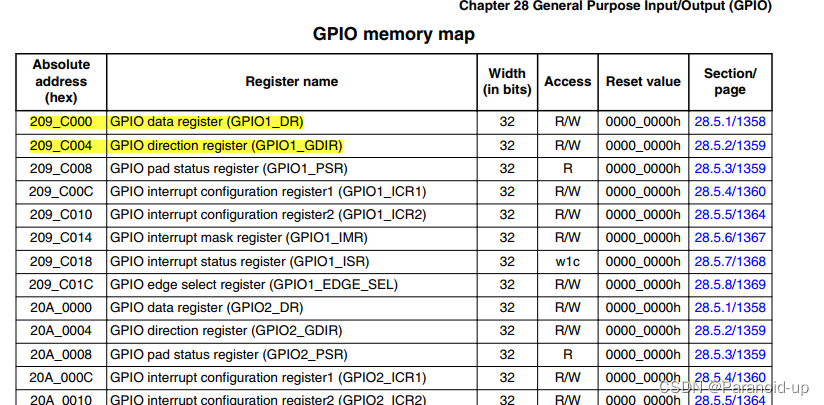

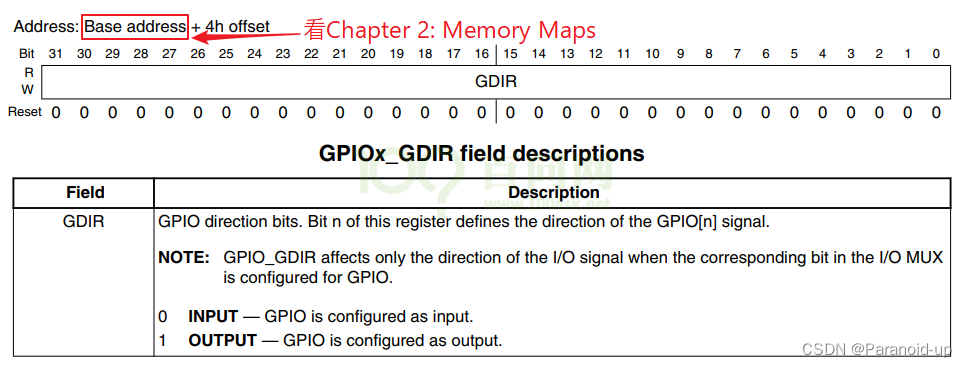

我们已经将 GPIO1_IO03 复用为了 GPIO 功能，所以我们需要配置 GPIO。找到 GPIO3 对应的 GPIO 组寄存器地址，在《IMX6ULL 参考手册》的 1357 页，如图 8.3.1 所示：
在这里插入图片描述

5、控制 GPIO 的输出电平

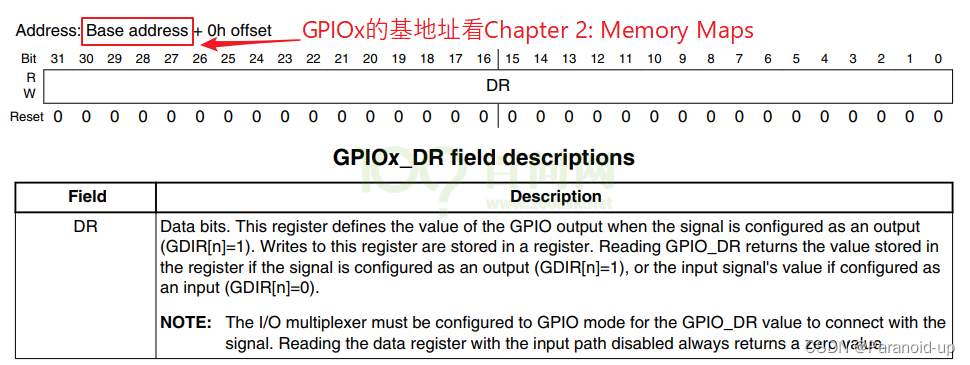

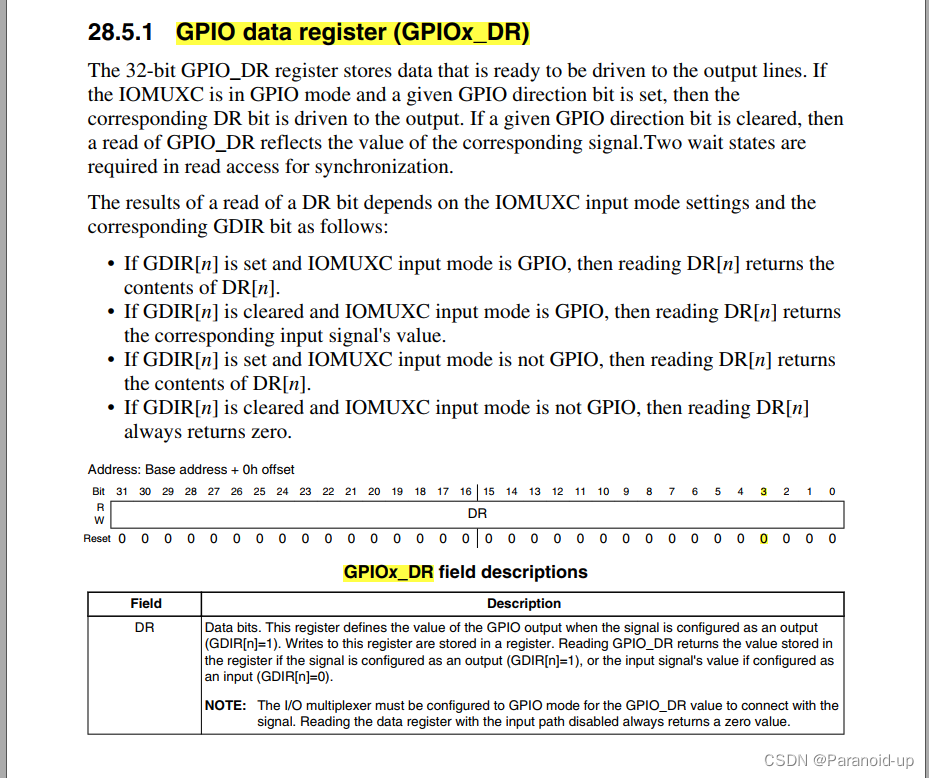

经过前面几步， GPIO1_IO03 已经配置好了，只需要向 GPIO1_DR 寄存器的 bit3 写入 0 即可控制 GPIO1_IO03 输出低电平，打开 LED，向 bit3 写入 1 可控制 GPIO1_IO03 输出高电平，关闭 LED。
在这里插入图片描述

五种点灯的方法

1.在一个驱动文件中实现寄存器初始化和寄存器操作

led.c

#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include #define LED_MAJOR       200     /* 主设备号 */
#define LED_NAME        "led"   /* 设备名字 */#define LEDOFF  0               /* 关灯 */
#define LEDON   1               /* 开灯 *//* 寄存器物理地址 */
#define CCM_CCGR1_BASE              (0X020C406C)
#define SW_MUX_GPIO1_IO03_BASE      (0X020E0068)
#define SW_PAD_GPIO1_IO03_BASE      (0X020E02F4)
#define GPIO1_DR_BASE               (0X0209C000)
#define GPIO1_GDIR_BASE             (0X0209C004)/* 映射后的寄存器虚拟地址指针 */
static void __iomem *IMX6U_CCM_CCGR1;
static void __iomem *SW_MUX_GPIO1_IO03;
static void __iomem *SW_PAD_GPIO1_IO03;
static void __iomem *GPIO1_DR;
static void __iomem *GPIO1_GDIR;/** @description     : LED打开/关闭* @param - sta     : LEDON(0) 打开LED，LEDOFF(1) 关闭LED* @return          : 无*/
void led_switch(u8 sta)
{u32 val = 0;if(sta == LEDON) {val = readl(GPIO1_DR);val &= ~(1 << 3);   writel(val, GPIO1_DR);}else if(sta == LEDOFF) {val = readl(GPIO1_DR);val|= (1 << 3); writel(val, GPIO1_DR);}
}/** @description     : 打开设备* @param - inode   : 传递给驱动的inode* @param - filp    : 设备文件，file结构体有个叫做private_data的成员变量*                    一般在open的时候将private_data指向设备结构体。* @return          : 0 成功;其他 失败*/
static int led_open(struct inode *inode, struct file *filp)
{return 0;
}/** @description     : 从设备读取数据 * @param - filp    : 要打开的设备文件(文件描述符)* @param - buf     : 返回给用户空间的数据缓冲区* @param - cnt     : 要读取的数据长度* @param - offt    : 相对于文件首地址的偏移* @return          : 读取的字节数，如果为负值，表示读取失败*/
static ssize_t led_read(struct file *filp, char __user *buf, size_t cnt, loff_t *offt)
{return 0;
}/** @description     : 向设备写数据 * @param - filp    : 设备文件，表示打开的文件描述符* @param - buf     : 要写给设备写入的数据* @param - cnt     : 要写入的数据长度* @param - offt    : 相对于文件首地址的偏移* @return          : 写入的字节数，如果为负值，表示写入失败*/
static ssize_t led_write(struct file *filp, const char __user *buf, size_t cnt, loff_t *offt)
{int retvalue;unsigned char databuf[1];unsigned char ledstat;retvalue = copy_from_user(databuf, buf, cnt);if(retvalue < 0) {printk("kernel write failed!\r\n");return -EFAULT;}ledstat = databuf[0];       /* 获取状态值 */if(ledstat == LEDON) {  led_switch(LEDON);      /* 打开LED灯 */} else if(ledstat == LEDOFF) {led_switch(LEDOFF); /* 关闭LED灯 */}return 0;
}/** @description     : 关闭/释放设备* @param - filp    : 要关闭的设备文件(文件描述符)* @return          : 0 成功;其他 失败*/
static int led_release(struct inode *inode, struct file *filp)
{return 0;
}/* 设备操作函数 */
static struct file_operations led_fops = {.owner = THIS_MODULE,.open = led_open,.read = led_read,.write = led_write,.release =  led_release,
};/** @description : 驱动出口函数* @param       : 无* @return      : 无*/
static int __init led_init(void)
{int retvalue = 0;u32 val = 0;/* 初始化LED *//* 1、寄存器地址映射 */IMX6U_CCM_CCGR1 = ioremap(CCM_CCGR1_BASE, 4);SW_MUX_GPIO1_IO03 = ioremap(SW_MUX_GPIO1_IO03_BASE, 4);SW_PAD_GPIO1_IO03 = ioremap(SW_PAD_GPIO1_IO03_BASE, 4);GPIO1_DR = ioremap(GPIO1_DR_BASE, 4);GPIO1_GDIR = ioremap(GPIO1_GDIR_BASE, 4);/* 2、使能GPIO1时钟 */val = readl(IMX6U_CCM_CCGR1);val &= ~(3 << 26);  /* 清楚以前的设置 */val |= (3 << 26);   /* 设置新值 */writel(val, IMX6U_CCM_CCGR1);/* 3、设置GPIO1_IO03的复用功能，将其复用为*    GPIO1_IO03，最后设置IO属性。*/writel(5, SW_MUX_GPIO1_IO03);/*寄存器SW_PAD_GPIO1_IO03设置IO属性*bit 16:0 HYS关闭*bit [15:14]: 00 默认下拉*bit [13]: 0 kepper功能*bit [12]: 1 pull/keeper使能*bit [11]: 0 关闭开路输出*bit [7:6]: 10 速度100Mhz*bit [5:3]: 110 R0/6驱动能力*bit [0]: 0 低转换率*/writel(0x10B0, SW_PAD_GPIO1_IO03);/* 4、设置GPIO1_IO03为输出功能 */val = readl(GPIO1_GDIR);val &= ~(1 << 3);   /* 清除以前的设置 */val |= (1 << 3);    /* 设置为输出 */writel(val, GPIO1_GDIR);/* 5、默认关闭LED */val = readl(GPIO1_DR);val |= (1 << 3);    writel(val, GPIO1_DR);/* 6、注册字符设备驱动 */retvalue = register_chrdev(LED_MAJOR, LED_NAME, &led_fops);if(retvalue < 0){printk("register chrdev failed!\r\n");return -EIO;}return 0;
}/** @description : 驱动出口函数* @param       : 无* @return      : 无*/
static void __exit led_exit(void)
{/* 取消映射 */iounmap(IMX6U_CCM_CCGR1);iounmap(SW_MUX_GPIO1_IO03);iounmap(SW_PAD_GPIO1_IO03);iounmap(GPIO1_DR);iounmap(GPIO1_GDIR);/* 注销字符设备驱动 */unregister_chrdev(LED_MAJOR, LED_NAME);
}module_init(led_init);
module_exit(led_exit);
MODULE_LICENSE("GPL");

2.使用设备树描述硬件信息
在根节点“/”下创建一个名为“alphaled”的子节点，打开 imx6ull-alientek-emmc.dts 文件，在根节点“/”最后面输入如下所示内容：

alphaled {#address-cells = <1>;#size-cells = <1>;compatible = "atkalpha-led";status = "okay";reg = < 0X020C406C 0X04 /* CCM_CCGR1_BASE */0X020E0068 0X04 /* SW_MUX_GPIO1_IO03_BASE */0X020E02F4 0X04 /* SW_PAD_GPIO1_IO03_BASE */0X0209C000 0X04 /* GPIO1_DR_BASE */0X0209C004 0X04 >; /* GPIO1_GDIR_BASE */
};

led.c

#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include #define DTSLED_CNT          1           /* 设备号个数 */
#define DTSLED_NAME         "dtsled"    /* 名字 */
#define LEDOFF                  0           /* 关灯 */
#define LEDON                   1           /* 开灯 *//* 映射后的寄存器虚拟地址指针 */
static void __iomem *IMX6U_CCM_CCGR1;
static void __iomem *SW_MUX_GPIO1_IO03;
static void __iomem *SW_PAD_GPIO1_IO03;
static void __iomem *GPIO1_DR;
static void __iomem *GPIO1_GDIR;/* dtsled设备结构体 */
struct dtsled_dev{dev_t devid;            /* 设备号   */struct cdev cdev;       /* cdev     */struct class *class;        /* 类        */struct device *device;  /* 设备    */int major;              /* 主设备号   */int minor;              /* 次设备号   */struct device_node  *nd; /* 设备节点 */
};struct dtsled_dev dtsled;   /* led设备 *//** @description     : LED打开/关闭* @param - sta     : LEDON(0) 打开LED，LEDOFF(1) 关闭LED* @return          : 无*/
void led_switch(u8 sta)
{u32 val = 0;if(sta == LEDON) {val = readl(GPIO1_DR);val &= ~(1 << 3);   writel(val, GPIO1_DR);}else if(sta == LEDOFF) {val = readl(GPIO1_DR);val|= (1 << 3); writel(val, GPIO1_DR);}
}/** @description     : 打开设备* @param - inode   : 传递给驱动的inode* @param - filp    : 设备文件，file结构体有个叫做private_data的成员变量*                    一般在open的时候将private_data指向设备结构体。* @return          : 0 成功;其他 失败*/
static int led_open(struct inode *inode, struct file *filp)
{filp->private_data = &dtsled; /* 设置私有数据 */return 0;
}/** @description     : 从设备读取数据 * @param - filp    : 要打开的设备文件(文件描述符)* @param - buf     : 返回给用户空间的数据缓冲区* @param - cnt     : 要读取的数据长度* @param - offt    : 相对于文件首地址的偏移* @return          : 读取的字节数，如果为负值，表示读取失败*/
static ssize_t led_read(struct file *filp, char __user *buf, size_t cnt, loff_t *offt)
{return 0;
}/** @description     : 向设备写数据 * @param - filp    : 设备文件，表示打开的文件描述符* @param - buf     : 要写给设备写入的数据* @param - cnt     : 要写入的数据长度* @param - offt    : 相对于文件首地址的偏移* @return          : 写入的字节数，如果为负值，表示写入失败*/
static ssize_t led_write(struct file *filp, const char __user *buf, size_t cnt, loff_t *offt)
{int retvalue;unsigned char databuf[1];unsigned char ledstat;retvalue = copy_from_user(databuf, buf, cnt);if(retvalue < 0) {printk("kernel write failed!\r\n");return -EFAULT;}ledstat = databuf[0];       /* 获取状态值 */if(ledstat == LEDON) {  led_switch(LEDON);      /* 打开LED灯 */} else if(ledstat == LEDOFF) {led_switch(LEDOFF); /* 关闭LED灯 */}return 0;
}/** @description     : 关闭/释放设备* @param - filp    : 要关闭的设备文件(文件描述符)* @return          : 0 成功;其他 失败*/
static int led_release(struct inode *inode, struct file *filp)
{return 0;
}/* 设备操作函数 */
static struct file_operations dtsled_fops = {.owner = THIS_MODULE,.open = led_open,.read = led_read,.write = led_write,.release =  led_release,
};/** @description : 驱动出口函数* @param       : 无* @return      : 无*/
static int __init led_init(void)
{u32 val = 0;int ret;u32 regdata[14];const char *str;struct property *proper;/* 获取设备树中的属性数据 *//* 1、获取设备节点：alphaled */dtsled.nd = of_find_node_by_path("/alphaled");if(dtsled.nd == NULL) {printk("alphaled node nost find!\r\n");return -EINVAL;} else {printk("alphaled node find!\r\n");}/* 2、获取compatible属性内容 */proper = of_find_property(dtsled.nd, "compatible", NULL);if(proper == NULL) {printk("compatible property find failed\r\n");} else {printk("compatible = %s\r\n", (char*)proper->value);}/* 3、获取status属性内容 */ret = of_property_read_string(dtsled.nd, "status", &str);if(ret < 0){printk("status read failed!\r\n");} else {printk("status = %s\r\n",str);}/* 4、获取reg属性内容 */ret = of_property_read_u32_array(dtsled.nd, "reg", regdata, 10);if(ret < 0) {printk("reg property read failed!\r\n");} else {u8 i = 0;printk("reg data:\r\n");for(i = 0; i < 10; i++)printk("%#X ", regdata[i]);printk("\r\n");}/* 初始化LED */
#if 0/* 1、寄存器地址映射 */IMX6U_CCM_CCGR1 = ioremap(regdata[0], regdata[1]);SW_MUX_GPIO1_IO03 = ioremap(regdata[2], regdata[3]);SW_PAD_GPIO1_IO03 = ioremap(regdata[4], regdata[5]);GPIO1_DR = ioremap(regdata[6], regdata[7]);GPIO1_GDIR = ioremap(regdata[8], regdata[9]);
#elseIMX6U_CCM_CCGR1 = of_iomap(dtsled.nd, 0);SW_MUX_GPIO1_IO03 = of_iomap(dtsled.nd, 1);SW_PAD_GPIO1_IO03 = of_iomap(dtsled.nd, 2);GPIO1_DR = of_iomap(dtsled.nd, 3);GPIO1_GDIR = of_iomap(dtsled.nd, 4);
#endif/* 2、使能GPIO1时钟 */val = readl(IMX6U_CCM_CCGR1);val &= ~(3 << 26);  /* 清楚以前的设置 */val |= (3 << 26);   /* 设置新值 */writel(val, IMX6U_CCM_CCGR1);/* 3、设置GPIO1_IO03的复用功能，将其复用为*    GPIO1_IO03，最后设置IO属性。*/writel(5, SW_MUX_GPIO1_IO03);/*寄存器SW_PAD_GPIO1_IO03设置IO属性*bit 16:0 HYS关闭*bit [15:14]: 00 默认下拉*bit [13]: 0 kepper功能*bit [12]: 1 pull/keeper使能*bit [11]: 0 关闭开路输出*bit [7:6]: 10 速度100Mhz*bit [5:3]: 110 R0/6驱动能力*bit [0]: 0 低转换率*/writel(0x10B0, SW_PAD_GPIO1_IO03);/* 4、设置GPIO1_IO03为输出功能 */val = readl(GPIO1_GDIR);val &= ~(1 << 3);   /* 清除以前的设置 */val |= (1 << 3);    /* 设置为输出 */writel(val, GPIO1_GDIR);/* 5、默认关闭LED */val = readl(GPIO1_DR);val |= (1 << 3);    writel(val, GPIO1_DR);/* 注册字符设备驱动 *//* 1、创建设备号 */if (dtsled.major) {     /*  定义了设备号 */dtsled.devid = MKDEV(dtsled.major, 0);register_chrdev_region(dtsled.devid, DTSLED_CNT, DTSLED_NAME);} else {                        /* 没有定义设备号 */alloc_chrdev_region(&dtsled.devid, 0, DTSLED_CNT, DTSLED_NAME); /* 申请设备号 */dtsled.major = MAJOR(dtsled.devid); /* 获取分配号的主设备号 */dtsled.minor = MINOR(dtsled.devid); /* 获取分配号的次设备号 */}printk("dtsled major=%d,minor=%d\r\n",dtsled.major, dtsled.minor);  /* 2、初始化cdev */dtsled.cdev.owner = THIS_MODULE;cdev_init(&dtsled.cdev, &dtsled_fops);/* 3、添加一个cdev */cdev_add(&dtsled.cdev, dtsled.devid, DTSLED_CNT);/* 4、创建类 */dtsled.class = class_create(THIS_MODULE, DTSLED_NAME);if (IS_ERR(dtsled.class)) {return PTR_ERR(dtsled.class);}/* 5、创建设备 */dtsled.device = device_create(dtsled.class, NULL, dtsled.devid, NULL, DTSLED_NAME);if (IS_ERR(dtsled.device)) {return PTR_ERR(dtsled.device);}return 0;
}/** @description : 驱动出口函数* @param       : 无* @return      : 无*/
static void __exit led_exit(void)
{/* 取消映射 */iounmap(IMX6U_CCM_CCGR1);iounmap(SW_MUX_GPIO1_IO03);iounmap(SW_PAD_GPIO1_IO03);iounmap(GPIO1_DR);iounmap(GPIO1_GDIR);/* 注销字符设备驱动 */cdev_del(&dtsled.cdev);/*  删除cdev */unregister_chrdev_region(dtsled.devid, DTSLED_CNT); /* 注销设备号 */device_destroy(dtsled.class, dtsled.devid);class_destroy(dtsled.class);
}module_init(led_init);
module_exit(led_exit);
MODULE_LICENSE("GPL");

3.pinctl和gpio子系统描述硬件信息

3.1修改设备树文件

添加 pinctrl 节点

I.MX6U-ALPHA 开发板上的 LED 灯使用了 GPIO1_IO03 这个 PIN，打开 imx6ull-alientekemmc.dts，在 iomuxc 节点的 imx6ul-evk 子节点下创建一个名为“pinctrl_led”的子节点，节点内容如下所示：

pinctrl_led: ledgrp {fsl,pins = ;
};

第 3 行将 GPIO1_IO03 这个 PIN 复用为 GPIO1_IO03，电气属性值为 0X10B0

添加 LED 设备节点

在根节点“/”下创建 LED 灯节点，节点名为“gpioled”，节点内容如下：

gpioled {#address-cells = <1>;#size-cells = <1>;compatible = "atkalpha-gpioled";pinctrl-names = "default";pinctrl-0 = <&pinctrl_led>;led-gpio = <&gpio1 3 GPIO_ACTIVE_LOW>;status = "okay";
};

第 6 行， pinctrl-0 属性设置 LED 灯所使用的 PIN 对应的 pinctrl 节点。
第 7 行， led-gpio 属性指定了 LED 灯所使用的 GPIO，在这里就是 GPIO1 的 IO03，低电平有效。稍后编写驱动程序的时候会获取 led-gpio 属性的内容来得到 GPIO 编号，因为 gpio 子系统的 API 操作函数需要 GPIO 编号。

3、检查 PIN 是否被其他外设使用

3.2驱动代码

#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include #define GPIOLED_CNT         1           /* 设备号个数 */
#define GPIOLED_NAME        "gpioled"   /* 名字 */
#define LEDOFF              0           /* 关灯 */
#define LEDON               1           /* 开灯 *//* gpioled设备结构体 */
struct gpioled_dev{dev_t devid;            /* 设备号   */struct cdev cdev;       /* cdev     */struct class *class;    /* 类        */struct device *device;  /* 设备    */int major;              /* 主设备号   */int minor;              /* 次设备号   */struct device_node  *nd; /* 设备节点 */int led_gpio;           /* led所使用的GPIO编号        */
};struct gpioled_dev gpioled; /* led设备 *//** @description     : 打开设备* @param - inode   : 传递给驱动的inode* @param - filp    : 设备文件，file结构体有个叫做private_data的成员变量*                    一般在open的时候将private_data指向设备结构体。* @return          : 0 成功;其他 失败*/
static int led_open(struct inode *inode, struct file *filp)
{filp->private_data = &gpioled; /* 设置私有数据 */return 0;
}/** @description     : 从设备读取数据 * @param - filp    : 要打开的设备文件(文件描述符)* @param - buf     : 返回给用户空间的数据缓冲区* @param - cnt     : 要读取的数据长度* @param - offt    : 相对于文件首地址的偏移* @return          : 读取的字节数，如果为负值，表示读取失败*/
static ssize_t led_read(struct file *filp, char __user *buf, size_t cnt, loff_t *offt)
{return 0;
}/** @description     : 向设备写数据 * @param - filp    : 设备文件，表示打开的文件描述符* @param - buf     : 要写给设备写入的数据* @param - cnt     : 要写入的数据长度* @param - offt    : 相对于文件首地址的偏移* @return          : 写入的字节数，如果为负值，表示写入失败*/
static ssize_t led_write(struct file *filp, const char __user *buf, size_t cnt, loff_t *offt)
{int retvalue;unsigned char databuf[1];unsigned char ledstat;struct gpioled_dev *dev = filp->private_data;retvalue = copy_from_user(databuf, buf, cnt);if(retvalue < 0) {printk("kernel write failed!\r\n");return -EFAULT;}ledstat = databuf[0];       /* 获取状态值 */if(ledstat == LEDON) {  gpio_set_value(dev->led_gpio, 0);   /* 打开LED灯 */} else if(ledstat == LEDOFF) {gpio_set_value(dev->led_gpio, 1);   /* 关闭LED灯 */}return 0;
}/** @description     : 关闭/释放设备* @param - filp    : 要关闭的设备文件(文件描述符)* @return          : 0 成功;其他 失败*/
static int led_release(struct inode *inode, struct file *filp)
{return 0;
}/* 设备操作函数 */
static struct file_operations gpioled_fops = {.owner = THIS_MODULE,.open = led_open,.read = led_read,.write = led_write,.release =  led_release,
};/** @description : 驱动出口函数* @param       : 无* @return      : 无*/
static int __init led_init(void)
{int ret = 0;/* 设置LED所使用的GPIO *//* 1、获取设备节点：gpioled */gpioled.nd = of_find_node_by_path("/gpioled");if(gpioled.nd == NULL) {printk("gpioled node not find!\r\n");return -EINVAL;} else {printk("gpioled node find!\r\n");}/* 2、 获取设备树中的gpio属性，得到LED所使用的LED编号 */gpioled.led_gpio = of_get_named_gpio(gpioled.nd, "led-gpio", 0);if(gpioled.led_gpio < 0) {printk("can't get led-gpio");return -EINVAL;}printk("led-gpio num = %d\r\n", gpioled.led_gpio);/* 3、设置GPIO1_IO03为输出，并且输出高电平，默认关闭LED灯 */ret = gpio_direction_output(gpioled.led_gpio, 1);if(ret < 0) {printk("can't set gpio!\r\n");}/* 注册字符设备驱动 *//* 1、创建设备号 */if (gpioled.major) {        /*  定义了设备号 */gpioled.devid = MKDEV(gpioled.major, 0);register_chrdev_region(gpioled.devid, GPIOLED_CNT, GPIOLED_NAME);} else {                        /* 没有定义设备号 */alloc_chrdev_region(&gpioled.devid, 0, GPIOLED_CNT, GPIOLED_NAME);  /* 申请设备号 */gpioled.major = MAJOR(gpioled.devid);   /* 获取分配号的主设备号 */gpioled.minor = MINOR(gpioled.devid);   /* 获取分配号的次设备号 */}printk("gpioled major=%d,minor=%d\r\n",gpioled.major, gpioled.minor);   /* 2、初始化cdev */gpioled.cdev.owner = THIS_MODULE;cdev_init(&gpioled.cdev, &gpioled_fops);/* 3、添加一个cdev */cdev_add(&gpioled.cdev, gpioled.devid, GPIOLED_CNT);/* 4、创建类 */gpioled.class = class_create(THIS_MODULE, GPIOLED_NAME);if (IS_ERR(gpioled.class)) {return PTR_ERR(gpioled.class);}/* 5、创建设备 */gpioled.device = device_create(gpioled.class, NULL, gpioled.devid, NULL, GPIOLED_NAME);if (IS_ERR(gpioled.device)) {return PTR_ERR(gpioled.device);}return 0;
}/** @description : 驱动出口函数* @param       : 无* @return      : 无*/
static void __exit led_exit(void)
{/* 注销字符设备驱动 */cdev_del(&gpioled.cdev);/*  删除cdev */unregister_chrdev_region(gpioled.devid, GPIOLED_CNT); /* 注销设备号 */device_destroy(gpioled.class, gpioled.devid);class_destroy(gpioled.class);
}module_init(led_init);
module_exit(led_exit);
MODULE_LICENSE("GPL");

4.platform驱动

driver.c

#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include #define LEDDEV_CNT      1           /* 设备号长度    */
#define LEDDEV_NAME     "platled"   /* 设备名字     */
#define LEDOFF          0
#define LEDON           1/* 寄存器名 */
static void __iomem *IMX6U_CCM_CCGR1;
static void __iomem *SW_MUX_GPIO1_IO03;
static void __iomem *SW_PAD_GPIO1_IO03;
static void __iomem *GPIO1_DR;
static void __iomem *GPIO1_GDIR;/* leddev设备结构体 */
struct leddev_dev{dev_t devid;            /* 设备号  */struct cdev cdev;       /* cdev     */struct class *class;    /* 类        */struct device *device;  /* 设备       */int major;              /* 主设备号 */
};struct leddev_dev leddev;   /* led设备 *//** @description     : LED打开/关闭* @param - sta     : LEDON(0) 打开LED，LEDOFF(1) 关闭LED* @return          : 无*/
void led0_switch(u8 sta)
{u32 val = 0;if(sta == LEDON){val = readl(GPIO1_DR);val &= ~(1 << 3);   writel(val, GPIO1_DR);}else if(sta == LEDOFF){val = readl(GPIO1_DR);val|= (1 << 3); writel(val, GPIO1_DR);}
}/** @description     : 打开设备* @param - inode   : 传递给驱动的inode* @param - filp    : 设备文件，file结构体有个叫做private_data的成员变量*                    一般在open的时候将private_data指向设备结构体。* @return          : 0 成功;其他 失败*/
static int led_open(struct inode *inode, struct file *filp)
{filp->private_data = &leddev; /* 设置私有数据  */return 0;
}/** @description     : 向设备写数据 * @param - filp    : 设备文件，表示打开的文件描述符* @param - buf     : 要写给设备写入的数据* @param - cnt     : 要写入的数据长度* @param - offt    : 相对于文件首地址的偏移* @return          : 写入的字节数，如果为负值，表示写入失败*/
static ssize_t led_write(struct file *filp, const char __user *buf, size_t cnt, loff_t *offt)
{int retvalue;unsigned char databuf[1];unsigned char ledstat;retvalue = copy_from_user(databuf, buf, cnt);if(retvalue < 0) {return -EFAULT;}ledstat = databuf[0];       /* 获取状态值 */if(ledstat == LEDON) {led0_switch(LEDON);     /* 打开LED灯 */}else if(ledstat == LEDOFF) {led0_switch(LEDOFF);    /* 关闭LED灯 */}return 0;
}/* 设备操作函数 */
static struct file_operations led_fops = {.owner = THIS_MODULE,.open = led_open,.write = led_write,
};/** @description     : flatform驱动的probe函数，当驱动与*                    设备匹配以后此函数就会执行* @param - dev     : platform设备* @return          : 0，成功;其他负值,失败*/
static int led_probe(struct platform_device *dev)
{   int i = 0;int ressize[5];u32 val = 0;struct resource *ledsource[5];printk("led driver and device has matched!\r\n");/* 1、获取资源 */for (i = 0; i < 5; i++) {ledsource[i] = platform_get_resource(dev, IORESOURCE_MEM, i); /* 依次MEM类型资源 */if (!ledsource[i]) {dev_err(&dev->dev, "No MEM resource for always on\n");return -ENXIO;}ressize[i] = resource_size(ledsource[i]);   }   /* 2、初始化LED *//* 寄存器地址映射 */IMX6U_CCM_CCGR1 = ioremap(ledsource[0]->start, ressize[0]);SW_MUX_GPIO1_IO03 = ioremap(ledsource[1]->start, ressize[1]);SW_PAD_GPIO1_IO03 = ioremap(ledsource[2]->start, ressize[2]);GPIO1_DR = ioremap(ledsource[3]->start, ressize[3]);GPIO1_GDIR = ioremap(ledsource[4]->start, ressize[4]);val = readl(IMX6U_CCM_CCGR1);val &= ~(3 << 26);              /* 清除以前的设置 */val |= (3 << 26);               /* 设置新值 */writel(val, IMX6U_CCM_CCGR1);/* 设置GPIO1_IO03复用功能，将其复用为GPIO1_IO03 */writel(5, SW_MUX_GPIO1_IO03);writel(0x10B0, SW_PAD_GPIO1_IO03);/* 设置GPIO1_IO03为输出功能 */val = readl(GPIO1_GDIR);val &= ~(1 << 3);           /* 清除以前的设置 */val |= (1 << 3);            /* 设置为输出 */writel(val, GPIO1_GDIR);/* 默认关闭LED1 */val = readl(GPIO1_DR);val |= (1 << 3) ;   writel(val, GPIO1_DR);/* 注册字符设备驱动 *//*1、创建设备号 */if (leddev.major) {     /*  定义了设备号 */leddev.devid = MKDEV(leddev.major, 0);register_chrdev_region(leddev.devid, LEDDEV_CNT, LEDDEV_NAME);} else {                        /* 没有定义设备号 */alloc_chrdev_region(&leddev.devid, 0, LEDDEV_CNT, LEDDEV_NAME); /* 申请设备号 */leddev.major = MAJOR(leddev.devid); /* 获取分配号的主设备号 */}/* 2、初始化cdev */leddev.cdev.owner = THIS_MODULE;cdev_init(&leddev.cdev, &led_fops);/* 3、添加一个cdev */cdev_add(&leddev.cdev, leddev.devid, LEDDEV_CNT);/* 4、创建类 */leddev.class = class_create(THIS_MODULE, LEDDEV_NAME);if (IS_ERR(leddev.class)) {return PTR_ERR(leddev.class);}/* 5、创建设备 */leddev.device = device_create(leddev.class, NULL, leddev.devid, NULL, LEDDEV_NAME);if (IS_ERR(leddev.device)) {return PTR_ERR(leddev.device);}return 0;
}/** @description     : platform驱动的remove函数，移除platform驱动的时候此函数会执行* @param - dev     : platform设备* @return          : 0，成功;其他负值,失败*/
static int led_remove(struct platform_device *dev)
{iounmap(IMX6U_CCM_CCGR1);iounmap(SW_MUX_GPIO1_IO03);iounmap(SW_PAD_GPIO1_IO03);iounmap(GPIO1_DR);iounmap(GPIO1_GDIR);cdev_del(&leddev.cdev);/*  删除cdev */unregister_chrdev_region(leddev.devid, LEDDEV_CNT); /* 注销设备号 */device_destroy(leddev.class, leddev.devid);class_destroy(leddev.class);return 0;
}/* platform驱动结构体 */
static struct platform_driver led_driver = {.driver     = {.name   = "imx6ul-led",         /* 驱动名字，用于和设备匹配 */},.probe      = led_probe,.remove     = led_remove,
};/** @description : 驱动模块加载函数* @param       : 无* @return      : 无*/
static int __init leddriver_init(void)
{return platform_driver_register(&led_driver);
}/** @description : 驱动模块卸载函数* @param       : 无* @return      : 无*/
static void __exit leddriver_exit(void)
{platform_driver_unregister(&led_driver);
}module_init(leddriver_init);
module_exit(leddriver_exit);
MODULE_LICENSE("GPL");

device.c

#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include /* * 寄存器地址定义*/
#define CCM_CCGR1_BASE              (0X020C406C)
#define SW_MUX_GPIO1_IO03_BASE      (0X020E0068)
#define SW_PAD_GPIO1_IO03_BASE      (0X020E02F4)
#define GPIO1_DR_BASE               (0X0209C000)
#define GPIO1_GDIR_BASE             (0X0209C004)
#define REGISTER_LENGTH             4/* @description     : 释放flatform设备模块的时候此函数会执行   * @param - dev     : 要释放的设备 * @return          : 无*/
static void led_release(struct device *dev)
{printk("led device released!\r\n");
}/*  * 设备资源信息，也就是LED0所使用的所有寄存器*/
static struct resource led_resources[] = {[0] = {.start  = CCM_CCGR1_BASE,.end    = (CCM_CCGR1_BASE + REGISTER_LENGTH - 1),.flags  = IORESOURCE_MEM,},  [1] = {.start  = SW_MUX_GPIO1_IO03_BASE,.end    = (SW_MUX_GPIO1_IO03_BASE + REGISTER_LENGTH - 1),.flags  = IORESOURCE_MEM,},[2] = {.start  = SW_PAD_GPIO1_IO03_BASE,.end    = (SW_PAD_GPIO1_IO03_BASE + REGISTER_LENGTH - 1),.flags  = IORESOURCE_MEM,},[3] = {.start  = GPIO1_DR_BASE,.end    = (GPIO1_DR_BASE + REGISTER_LENGTH - 1),.flags  = IORESOURCE_MEM,},[4] = {.start  = GPIO1_GDIR_BASE,.end    = (GPIO1_GDIR_BASE + REGISTER_LENGTH - 1),.flags  = IORESOURCE_MEM,},
};/** platform设备结构体 */
static struct platform_device leddevice = {.name = "imx6ul-led",.id = -1,.dev = {.release = &led_release,},.num_resources = ARRAY_SIZE(led_resources),.resource = led_resources,
};/** @description : 设备模块加载 * @param       : 无* @return      : 无*/
static int __init leddevice_init(void)
{return platform_device_register(&leddevice);
}/** @description : 设备模块注销* @param       : 无* @return      : 无*/
static void __exit leddevice_exit(void)
{platform_device_unregister(&leddevice);
}module_init(leddevice_init);
module_exit(leddevice_exit);
MODULE_LICENSE("GPL");

5.设备树platform

设备树

添加 pinctrl 节点
I.MX6U-ALPHA 开发板上的 LED 灯使用了 GPIO1_IO03 这个 PIN，打开 imx6ull-alientekemmc.dts，在 iomuxc 节点的 imx6ul-evk 子节点下创建一个名为“pinctrl_led”的子节点，节点内容如下所示：

pinctrl_led: ledgrp {fsl,pins = ;
};

第 3 行将 GPIO1_IO03 这个 PIN 复用为 GPIO1_IO03，电气属性值为 0X10B0

添加 LED 设备节点
在根节点“/”下创建 LED 灯节点，节点名为“gpioled”，节点内容如下：

gpioled {#address-cells = <1>;#size-cells = <1>;compatible = "atkalpha-gpioled";pinctrl-names = "default";pinctrl-0 = <&pinctrl_led>;led-gpio = <&gpio1 3 GPIO_ACTIVE_LOW>;status = "okay";
};

3、检查 PIN 是否被其他外设使用

驱动代码

driver.c

#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include #define LEDDEV_CNT      1               /* 设备号长度    */
#define LEDDEV_NAME     "dtsplatled"    /* 设备名字     */
#define LEDOFF          0
#define LEDON           1/* leddev设备结构体 */
struct leddev_dev{dev_t devid;                /* 设备号  */struct cdev cdev;           /* cdev     */struct class *class;        /* 类        */struct device *device;      /* 设备       */int major;                  /* 主设备号 */  struct device_node *node;   /* LED设备节点 */int led0;                   /* LED灯GPIO标号 */
};struct leddev_dev leddev;       /* led设备 *//** @description     : LED打开/关闭* @param - sta     : LEDON(0) 打开LED，LEDOFF(1) 关闭LED* @return          : 无*/
void led0_switch(u8 sta)
{if (sta == LEDON )gpio_set_value(leddev.led0, 0);else if (sta == LEDOFF)gpio_set_value(leddev.led0, 1);
}/** @description     : 打开设备* @param - inode   : 传递给驱动的inode* @param - filp    : 设备文件，file结构体有个叫做private_data的成员变量*                    一般在open的时候将private_data指向设备结构体。* @return          : 0 成功;其他 失败*/
static int led_open(struct inode *inode, struct file *filp)
{filp->private_data = &leddev; /* 设置私有数据  */return 0;
}/** @description     : 向设备写数据 * @param - filp    : 设备文件，表示打开的文件描述符* @param - buf     : 要写给设备写入的数据* @param - cnt     : 要写入的数据长度* @param - offt    : 相对于文件首地址的偏移* @return          : 写入的字节数，如果为负值，表示写入失败*/
static ssize_t led_write(struct file *filp, const char __user *buf, size_t cnt, loff_t *offt)
{int retvalue;unsigned char databuf[2];unsigned char ledstat;retvalue = copy_from_user(databuf, buf, cnt);if(retvalue < 0) {printk("kernel write failed!\r\n");return -EFAULT;}ledstat = databuf[0];if (ledstat == LEDON) {led0_switch(LEDON);} else if (ledstat == LEDOFF) {led0_switch(LEDOFF);}return 0;
}/* 设备操作函数 */
static struct file_operations led_fops = {.owner = THIS_MODULE,.open = led_open,.write = led_write,
};/** @description     : flatform驱动的probe函数，当驱动与*                    设备匹配以后此函数就会执行* @param - dev     : platform设备* @return          : 0，成功;其他负值,失败*/
static int led_probe(struct platform_device *dev)
{   printk("led driver and device was matched!\r\n");/* 1、设置设备号 */if (leddev.major) {leddev.devid = MKDEV(leddev.major, 0);register_chrdev_region(leddev.devid, LEDDEV_CNT, LEDDEV_NAME);} else {alloc_chrdev_region(&leddev.devid, 0, LEDDEV_CNT, LEDDEV_NAME);leddev.major = MAJOR(leddev.devid);}/* 2、注册设备      */cdev_init(&leddev.cdev, &led_fops);cdev_add(&leddev.cdev, leddev.devid, LEDDEV_CNT);/* 3、创建类      */leddev.class = class_create(THIS_MODULE, LEDDEV_NAME);if (IS_ERR(leddev.class)) {return PTR_ERR(leddev.class);}/* 4、创建设备 */leddev.device = device_create(leddev.class, NULL, leddev.devid, NULL, LEDDEV_NAME);if (IS_ERR(leddev.device)) {return PTR_ERR(leddev.device);}/* 5、初始化IO */   leddev.node = of_find_node_by_path("/gpioled");if (leddev.node == NULL){printk("gpioled node nost find!\r\n");return -EINVAL;} leddev.led0 = of_get_named_gpio(leddev.node, "led-gpio", 0);if (leddev.led0 < 0) {printk("can't get led-gpio\r\n");return -EINVAL;}gpio_request(leddev.led0, "led0");gpio_direction_output(leddev.led0, 1); /* led0 IO设置为输出，默认高电平    */return 0;
}/** @description     : platform驱动的remove函数，移除platform驱动的时候此函数会执行* @param - dev     : platform设备* @return          : 0，成功;其他负值,失败*/
static int led_remove(struct platform_device *dev)
{gpio_set_value(leddev.led0, 1);     /* 卸载驱动的时候关闭LED */gpio_free(leddev.led0);             /* 释放IO             */cdev_del(&leddev.cdev);             /*  删除cdev */unregister_chrdev_region(leddev.devid, LEDDEV_CNT); /* 注销设备号 */device_destroy(leddev.class, leddev.devid);class_destroy(leddev.class);return 0;
}/* 匹配列表 */
static const struct of_device_id led_of_match[] = {{ .compatible = "atkalpha-gpioled" },{ /* Sentinel */ }
};/* platform驱动结构体 */
static struct platform_driver led_driver = {.driver     = {.name   = "imx6ul-led",         /* 驱动名字，用于和设备匹配 */.of_match_table = led_of_match, /* 设备树匹配表        */},.probe      = led_probe,.remove     = led_remove,
};/** @description : 驱动模块加载函数* @param       : 无* @return      : 无*/
static int __init leddriver_init(void)
{return platform_driver_register(&led_driver);
}/** @description : 驱动模块卸载函数* @param       : 无* @return      : 无*/
static void __exit leddriver_exit(void)
{platform_driver_unregister(&led_driver);
}module_init(leddriver_init);
module_exit(leddriver_exit);
MODULE_LICENSE("GPL");

通用GPIO引脚操作方法

GPIO: General-purpose input/output，通用的输入输出口

1 GPIO 模块一般结构

有多组 GPIO，每组有多个 GPIO
使能：电源/时钟
模式(Mode)：引脚可用于 GPIO 或其他功能
方向：引脚 Mode 设置为 GPIO 时，可以继续设置它是输出引脚，还是输入引脚
数值：
对于输出引脚，可以设置寄存器让它输出高、低电平

对于输入引脚，可以读取寄存器得到引脚的当前电平

2 GPIO 寄存器操作

芯片手册一般有相关章节，用来介绍： power/clock
可以设置对应寄存器使能某个 GPIO 模块(Module)

有些芯片的 GPIO 是没有使能开关的，即它总是使能的
一个引脚可以用于 GPIO、串口、 USB 或其他功能，有对应的寄存器来选择引脚的功能
对于已经设置为 GPIO 功能的引脚，有方向寄存器用来设置它的方向：输出、输入
对于已经设置为 GPIO 功能的引脚，有数据寄存器用来写、读引脚电平状态GPIO 寄存器的 2 种操作方法：原则：不能影响到其他位

直接读写：读出、修改对应位、写入

a) 要设置 bit n：

val = data_reg;
val = val | (1<


b) 要清除 bit n：
val = data_reg;
val = val & ~(1<

set-and-clear protocol：
set_reg, clr_reg, data_reg 三个寄存器对应的是同一个物理寄存器,
a) 要设置 bit n：
 set_reg = (1<

b) 要清除 bit n：
 clr_reg = (1<

3.imx6ull寄存器操作
3.1IMX6ULL 的 GPIO 模块结构
参考资料：芯片手册《Chapter 28: General Purpose Input/Output(GPIO)》有 5 组 GPIO（ GPIO1～GPIO5），每组引脚最多有 32 个，但是可能实际上并没有那么多。
GPIO1 有 32 个引脚： GPIO1_IO0~GPIO1_IO31；
GPIO2 有 22 个引脚： GPIO2_IO0~GPIO2_IO21；
GPIO3 有 29 个引脚： GPIO3_IO0~GPIO3_IO28；
GPIO4 有 29 个引脚： GPIO4_IO0~GPIO4_IO28；
GPIO5 有 12 个引脚： GPIO5_IO0~GPIO5_IO11；

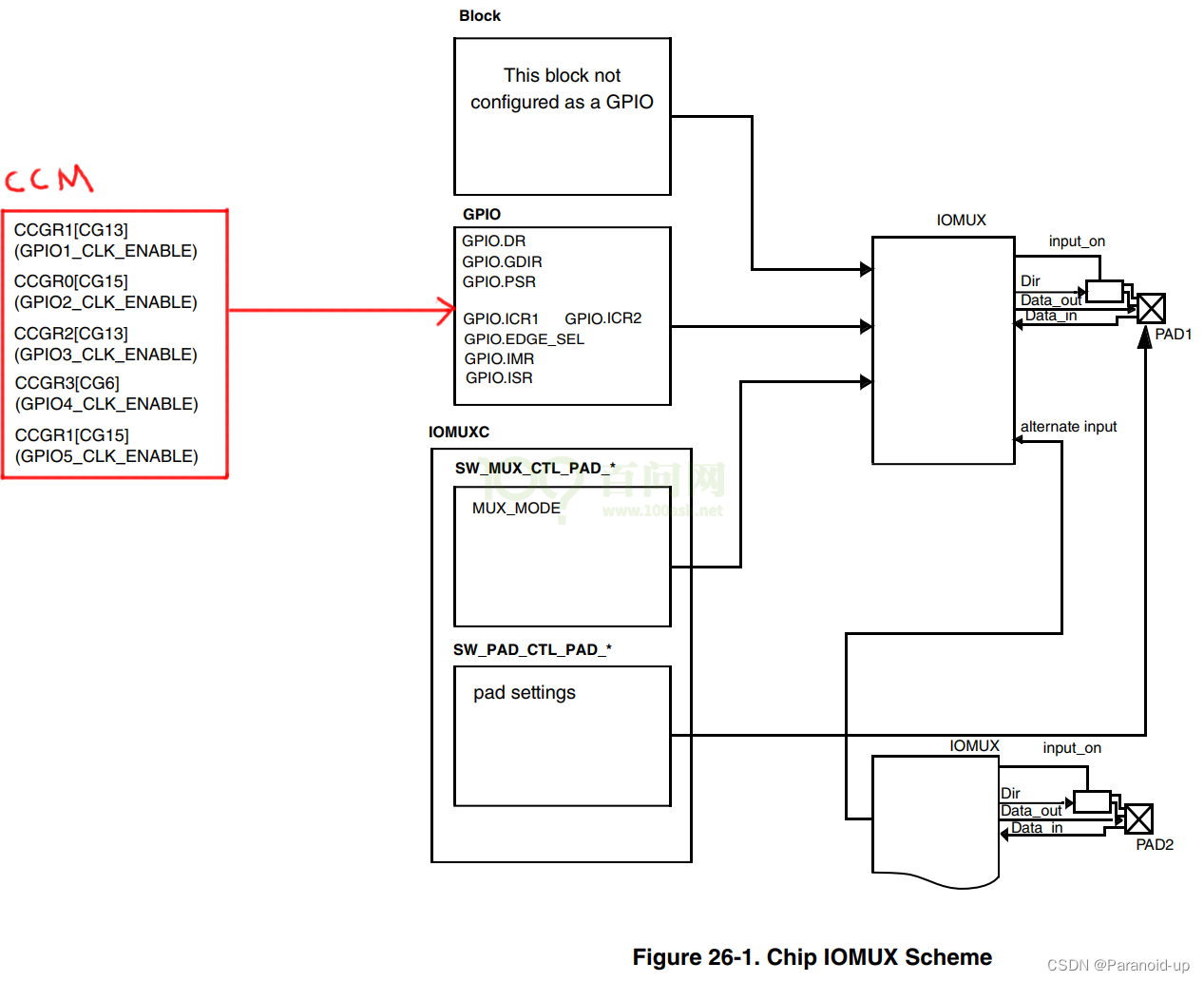

GPIO 的控制涉及 4 大模块： CCM、 IOMUXC、 GPIO 模块本身，框图如图 4.2

3.2CCM 用于设置是否向 GPIO 模块提供时钟
参考资料：芯片手册《Chapter 18: Clock Controller Module (CCM)》
GPIOx 要用 CCM_CCGRy 寄存器中的 2 位来决定该组 GPIO 是否使能。哪组GPIO 用哪个 CCM_CCGR 寄存器来设置，请看上图红框部分。
CCM_CCGR 寄存器中某 2 位的取值含义如下：

图 4.3 CCM_CCGR
00：该 GPIO 模块全程被关闭
01：该 GPIO 模块在 CPU run mode 情况下是使能的；在 WAIT 或 STOP模式下，关闭
10：保留
11：该 GPIO 模块全程使能

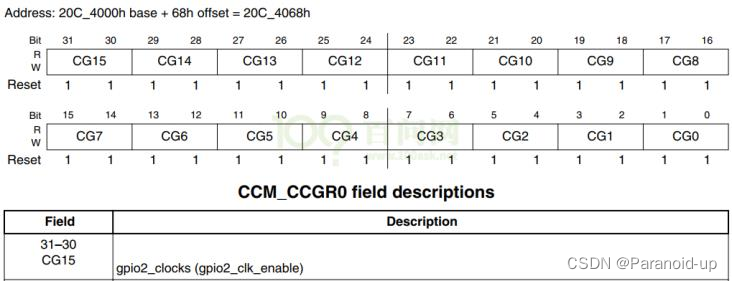

GPIO2 时钟控制

GPIO1、 GPIO5 时钟控制：

GPIO3 时钟控制：

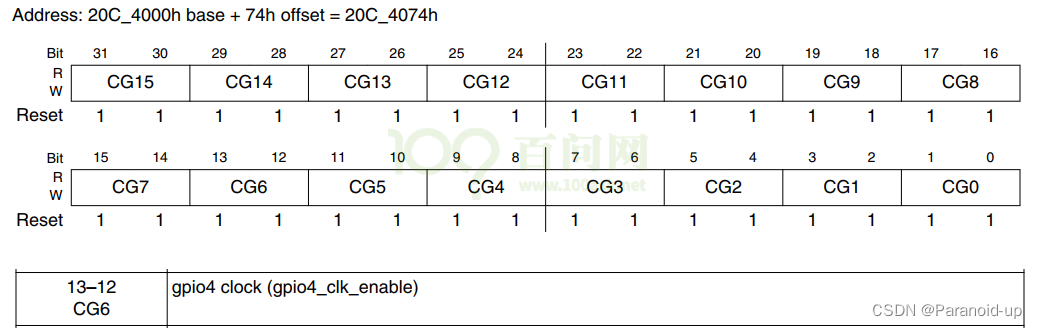

GPIO4 时钟控制：

3.3 IOMUXC：引脚的模式(Mode、功能)
参考资料：芯片手册《Chapter 32: IOMUX Controller (IOMUXC)》。

对于某个/某组引脚， IOMUXC 中有 2 个寄存器用来设置它：
选择功能：
a) IOMUXC_SW_MUX_CTL_PAD_ ： Mux pad xxx，选择某个 pad 的功能
b) IOMUXC_SW_MUX_CTL_GRP_： Mux grp xxx，选择某组引脚的功能
某个引脚，或是某组预设的引脚，都有 8 个可选的模式(alternate (ALT)MUX_MODE)。

比如：

设置上下拉电阻等参数：
a) IOMUXC_SW_PAD_CTL_PAD_： pad pad xxx，设置某个 pad 的参数
b) IOMUXC_SW_PAD_CTL_GRP_： pad grp xxx，设置某组引脚的参数

比如：

3.4 GPIO 模块内部
框图如下：

我们暂时只需要关心 3 个寄存器
 GPIOx_GDIR：设置引脚方向，每位对应一个引脚， 1-output， 0-input


 GPIOx_DR：设置输出引脚的电平，每位对应一个引脚， 1-高电平， 0-低电平


 GPIOx_PSR：读取引脚的电平，每位对应一个引脚， 1-高电平， 0-低电平

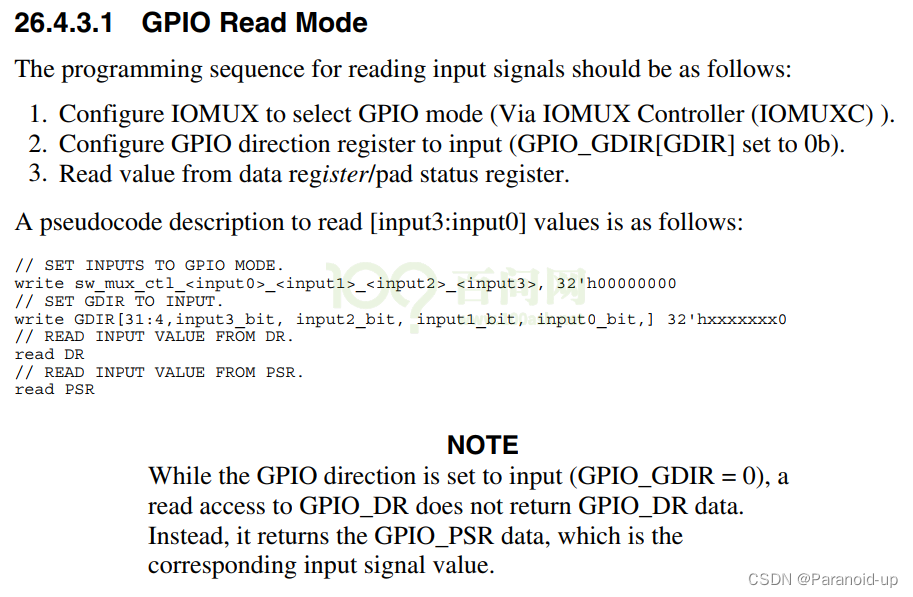

3.5 读 GPIO

翻译一下：
设置 CCM_CCGRx 寄存器中某位使能对应的 GPIO 模块 // 默认是使能的，上图省略了
设置 IOMUX 来选择引脚用于 GPIO
设置 GPIOx_GDIR 中某位为 0，把该引脚设置为输入功能
读 GPIOx_DR 或 GPIOx_PSR 得到某位的值（读 GPIOx_DR 返回的是GPIOx_PSR 的值）
3.6 写 GPIO

翻译一下：
设置 CCM_CCGRx 寄存器中某位使能对应的 GPIO 模块 // 默认是使能的，上图省略了
设置 IOMUX 来选择引脚用于 GPIO
设置 GPIOx_GDIR 中某位为 1，把该引脚设置为输出功能
写 GPIOx_DR 某位的值
需要注意的是，你可以设置该引脚的 loopback 功能，这样就可以从GPIOx_PSR 中读到引脚的有实电平；你从 GPIOx_DR 中读回的只是上次设置的值，它并不能反应引脚的真实电平，比如可能因为硬件故障导致该引脚跟地短路了，你通过设置 GPIOx_DR 让它输出高电平并不会起效果。






                词库加载错误:未能找到文件“E:\highferrum_mysql\Configuration\Dict_Stopwords.txt”。



                    上一篇：界面组件DevExpress WinForms v22.2 - 升级对HTML  CSS的支持



                    下一篇：OCI镜像制作工具之skopeo




                相关内容















                        热门资讯



















                        北京的名胜古迹 北京最著名的景...
                        北京从元代开始，逐渐走上帝国首都的道路，先是成为大辽朝五大首都之一的南京城，随着金灭辽，金代从海陵王...












                        苗族的传统节日 贵州苗族节日有...
                        【岜沙苗族芦笙节】岜沙，苗语叫“分送”，距从江县城7.5公里，是世界上最崇拜树木并以树为神的枪手部落...












                        长白山自助游攻略 吉林长白山游...
                        昨天介绍了西坡的景点详细请看链接：一个人的旅行，据说能看到长白山天池全凭运气，您的运气如何？今日介绍...












                        应用未安装解决办法 平板应用未...
                        ---IT小技术，每天Get一个小技能！一、前言描述苹果IPad2居然不能安装怎么办？与此IPad不...












                        脚上的穴位图 脚面经络图对应的...
                        人体穴位作用图解大全更清晰直观的标注了各个人体穴位的作用，包括头部穴位图、胸部穴位图、背部穴位图、胳...









            2025 ©
            办公百科网零点化工网汇川网学习东方游戏办公分享八零互联网 开创问答网 办公应用网明星一百商务投诉网
比特空间历史体育财丁元素汽车元素科技太和茶叶网野仙生活网
港易生活网布谷家居网办公家居网办公旅游网家居问答网彩盯图库网PICSOK才丁消费网




                办公常识


                办公百科


                办公生活
