图像是由一个个像素点组成，像素点就是颜色点，而颜色最简单的方式就是用RGB或RGBA表示

图像保存

图像将像素信息按照 一定格式，一定顺序（即编码） 存在硬盘上的 二进制文件 中

保存图像需要以下必要信息：

1. 文件名和路径

2. 文件格式

3. 压缩参数(jpeg图像的压缩质量等)

图像读取

将而二进制文件还原为 像素排布

图像编码

目的：压缩 （有损压缩，无损压缩）减小数据大小

有损压缩: 解压缩后的数据与压缩前的数据不一致.在压缩的过程中要丢失一些人眼和人耳所不敏感的图像或音频信息,而且丢失的信息不可恢复。

无损压缩: 压缩前和解压缩后的数据完全一致。优化数据的排列等。

补充：【端到端指的是直接输入原始数据，让模型自己去学习特征，最后输出结果

非端到端呢，简单来说，就是我们的输入数据首先经过人工处理，在喂给模型去训练】

常见编码：PNG 无损压缩，BMG 无损压缩，JPEG 有损压缩

PNG

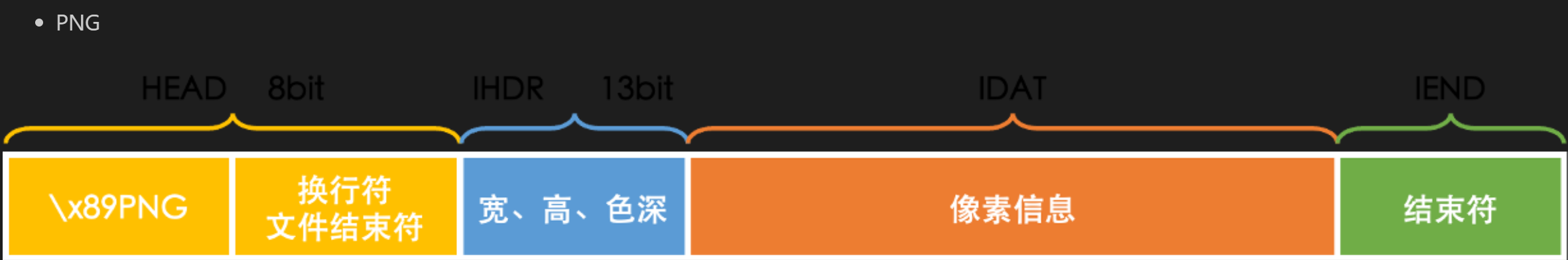

PNG图像格式文件（或者称为数据流）由一个8字节的PNG文件署名（PNG file signature）域和按照特定结构组织的3个以上的数据块（chunk）组成。

PNG定义了两种类型的数据块，一种是称为关键数据块（critical chunk），这是必需的数据块，另一种叫做辅助数据块（ancillary chunks），这是可选的数据块。

Critical Chunk（关键数据块），有四种类型：

IHDR，header chunk，包含有图像基本信息，作为第一个出现的数据块并且只出现一次。

PLTE，palette chunk，调色板数据块，必须存放在图像数据块之前。

IDAT，image data chunk，存储实际的图像数据。PNG数据包允许包含多个连续的图像数据块。

IEND，image trailer chunk，图像结束数据，表示PNG数据流结束。

其中ihdr的结构为：4字节为chunk length，4字节为chunk type

剩下13字节的ihdr为：

宽(无符号整，4字节)

高(无符号整，4字节)

bit deep位深(无符号char，1字节)

颜色类型(无符号char，1字节)

压缩方法/滤波方法/隔行扫描法(都是unsigned char 1字节)

https://www.jb51.net/article/199586.htm

# 首先读取二进制文件
f = open("E:/DeepLearning/计算机视觉/cv101-master/dataset/lena.png", 'rb')
print(f)
# <_io.BufferedReader name='E:/DeepLearning/计算机视觉/cv101-master/dataset/lena.png'># head
file_sign = f.read(4)
print("head：", file_sign)
#换行符文件结束符
sign1 = f.read(4)
print("换行符和文件结束符：", sign1)
#head： b'\x89PNG'
#换行符和文件结束符： b'\r\n\x1a\n'length = struct.unpack('I', f.read(4))
print(length)
type = f.read(4)
print(type)
#(218103808,)
#b'IHDR'width = struct.unpack('I', f.read(4))
print("宽度:", width)
height = struct.unpack('I', f.read(4))
print("高度:", height)
# 感觉有点问题
#宽度: (131072,)
#高度: (131072,)
bit = struct.unpack('B',f.read(1))
print("位深:", bit)
color = struct.unpack('B',f.read(1))
print("颜色:", color)
#位深: (8,)
#颜色: (2,)a = struct.unpack('B',f.read(1))
b = struct.unpack('B',f.read(1))
c = struct.unpack('B',f.read(1))
print("a,b,c: ",a,b,c)
# a,b,c:  (0,) (0,) (0,)

BMP

-- 文件头：文件类型、文件大小、位图数据的起始位置

-- 位图信息头：图像尺寸、位深图、压缩方式

-- 调色板： 存储位深小于8的像素点信息

-- 位图数据：存储图像中每个像素点的颜色信息

位深的概念：

BMP格式中，每个像素点的颜色信息可以使用不同的位深度表示，如1位（单色）、4位（16色）、8位（256色）、16位、24位（真彩色）和32位等。其中，1位表示每个像素点只有黑和白两种颜色；4位表示每个像素点可以有16种颜色；8位（0~255）表示每个像素点可以有256种颜色；16位、24位和32位则表示每个像素点的颜色可以用不同的颜色通道（如红、绿、蓝）进行表示

基本规则如下：

- 文件头（14b）：

- 表示符：BM（2b）

- 文件大小 （4b）

- 保留量 （4b）

- 偏移量 （4b）

- 位图头 （40b）

- 字节头大小 4b

- 宽 4b

- 高 4b

- 颜色通道数 2b

- 位深 2b

- 位图数据

- 从左到右，从上到下

- 所占空间为宽乘以高乘以位数除以8

- 补齐4字节

读取一张BMP图片全过程

# 以bmp为例
# 首先读取二进制文件
f = open("E:/DeepLearning/计算机视觉/cv101-master/dataset/lena.bmp", 'rb')
print(f)
#<_io.BufferedReader name='E:/DeepLearning/计算机视觉/cv101-master/dataset/lena.bmp'># 先读取头文件
# 2字节标识符
file_sign = f.read(2)
print("标识符：", file_sign)
#标识符： b'BM'# 4字节文件大小
file_size_byte = f.read(4)
# 需要解码
import struct
file_size = struct.unpack("i", file_size_byte)
print("文件大小:", file_size)
#文件大小: (786486,)# 4字节保留
f.read(4)
# 4字节数据偏移量
offset = struct.unpack("i", f.read(4))[0]
print("偏移量:", offset)
#偏移量: 54# 位图头读取
# 字节头解码
bm_header_size = struct.unpack('i', f.read(4))
print("字节头大小:", bm_header_size)
width = struct.unpack('i', f.read(4))
print("宽度:", width)
height = struct.unpack('i', f.read(4))
print("高度:", height)
channels = struct.unpack('

JPEG

-- joint photographic experts group

-- 有损压缩格式

-- DCT和量化实现

-- 具体步骤：

1. 预处理：rgb->YCbCr

2. DCT变换：

- 图像划分成8*8的patch

- 每个patch做DCT变换

3. 量化：

- 量化频域信号

- 舍弃高频信号

4. 编码：

- 熵编码技术对DCT信号编码

- 保留主分量，舍去噪声分量

- 常见的两种实现方式：

* baseline jpeg：常规方式，编码顺序为从左至右从上至下

* progressive jpeg：内容从模糊到清晰，将图像分为多个扫描，每个扫描中先编码大致轮廓，然后在后续扫描中添加细节

图像读取和保存的第三方库

PIL

安装：pip install pillow

读写使用

from PIL import Image
# 读取图像
img = Image.open('E:/DeepLearning/计算机视觉/cv101-master/dataset/lena.bmp')
plt.imshow(img)
plt.show()# 查看图像大小
print('image shape:', img.size)
# 查看图像格式
print('format:', img.format)
# 查看图像通道数
print('mode:', img.mode)# 获取像素值
# 通常是将其转换为其他格式来使用像素值，例如
import numpy as np
img_array = np.asarray(img)
print(img_array[:3, :3, 0])

输出：

image shape: (512, 512)

format: BMP

mode: RGB

[[226 226 223]

[226 226 223]

[226 226 223]]

保存

# PIL提供了保存图像的方法，即
img.save('../../dataset/pil_lena.bmp')

opencv

安装：pip install python-opencv

读取使用：默认读取bgr需转化为rgb

import cv2
img = cv2.imread('E:/dataset/lena.bmp')#路径中不能有中文！！！plt.imshow(img)
plt.show()#读取默认bgr

img = cv2.imread('E:/notebook/lena.bmp')
img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)plt.imshow(img)
plt.show()

# 在读取图像时，imread还有个隐藏参数，可以直接将彩色图像转化为灰度图像
img = cv2.imread('E:/notebook/lena.bmp', 0)
img = cv2.cvtColor(img, cv2.COLOR_GRAY2RGB)plt.imshow(img)
plt.show()

图片保存

opencv提供函数保存图像，其格式为：

cv2.imwrite(filename, image, [params])

其中，参数分别是： 文件名， 图像数据，可选参数：文件格式

img = cv2.imread('E:/notebook/lena.bmp')
cv2.imwrite('E:/notebook/lena.png', img)
cv2.imwrite('E:/notebook/lena_90.jpg', img, [cv2.IMWRITE_JPEG_QUALITY, 90])#压缩质量90kb
cv2.imwrite('E:/notebook/lena_10.jpg', img, [cv2.IMWRITE_JPEG_QUALITY, 10])#压缩质量10kb

质量10kb(第一张)和90kb对比

两者区别

cv2直接读取到图像的内容，pil读取图像的区块

cv2支持的图像格式更多，保存图像时能够控制图像质量，需要空间转换

pil适合简单的图像查看应用场景，opencv适合处理计算机视觉任务。

assignment

PNG2JPG

#方法一：使用PIL库
from PIL import Image
img = Image.open('test.jpg')
img.save('testpil.png')
#方法二：使用opencv库
from cv2 import imread, imwrite
image = imread("test.jpg", 1)
imwrite("testcv.png", image)

不使用第三方库怎么做？

def png2jpg(filename, quality_value, save_folder):# 不依赖opencv或者pil库，从二进制文件直接解析png文件，并保存成jpeg格式。# 其中，jpeg格式的压缩参数由输入指定。# # 输入： #     filename: str, png图像路径#     quality_value: 压缩质量参数#     save_folder: 保存的目标路径# # 图像保存文件名：# # 返回值:#    返回0
