HDLBits: 在线学习 SystemVerilog（二十三）-Problem 158-162（找BUG）

HDLBits 是一组小型电路设计习题集，使用 Verilog/SystemVerilog 硬件描述语言 (HDL) 练习数字硬件设计~

网址如下：

https://hdlbits.01xz.net/

关于HDLBits的Verilog实现可以查看下面专栏：

https://www.zhihu.com/column/c_1131528588117385216

缩略词索引：

• SV:SystemVerilog

从今天开始新的一章-时序电路，包括触发器、计数器、移位寄存器、状态机等。

Finding bugs in code 这一节中，将找出给的电路中的bug，有一双找bug的眼睛。

Problem 158-Bugs_mux2

题目说明

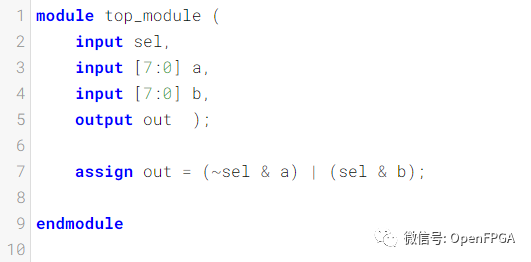

这个 8 位宽的 2 对 1 多路复用器不起作用。修复错误。

模块端口声明

module top_module (input sel,input [7:0] a,input [7:0] b,output [7:0] out  );

题目解析

sel的位宽不够，补到8位即可。

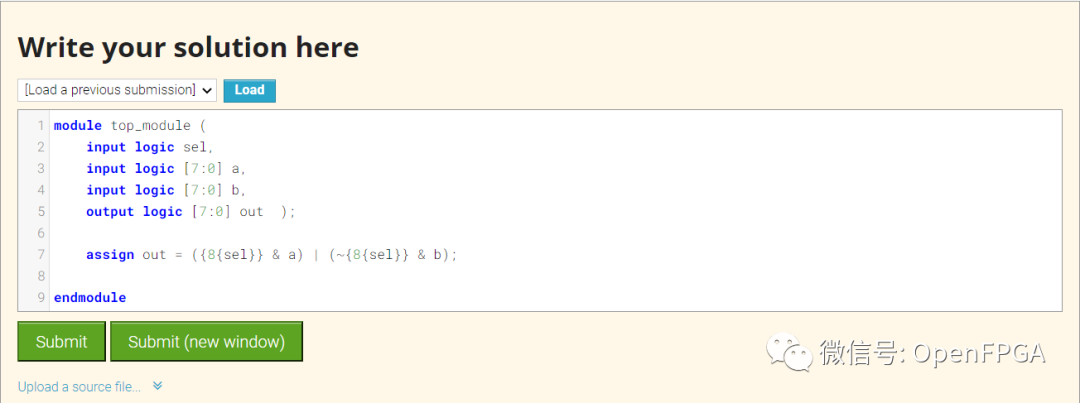

module top_module (input logic sel,input logic [7:0] a,input logic [7:0] b,output logic [7:0] out  );assign out = ({8{sel}} & a) | (~{8{sel}} & b);endmodule

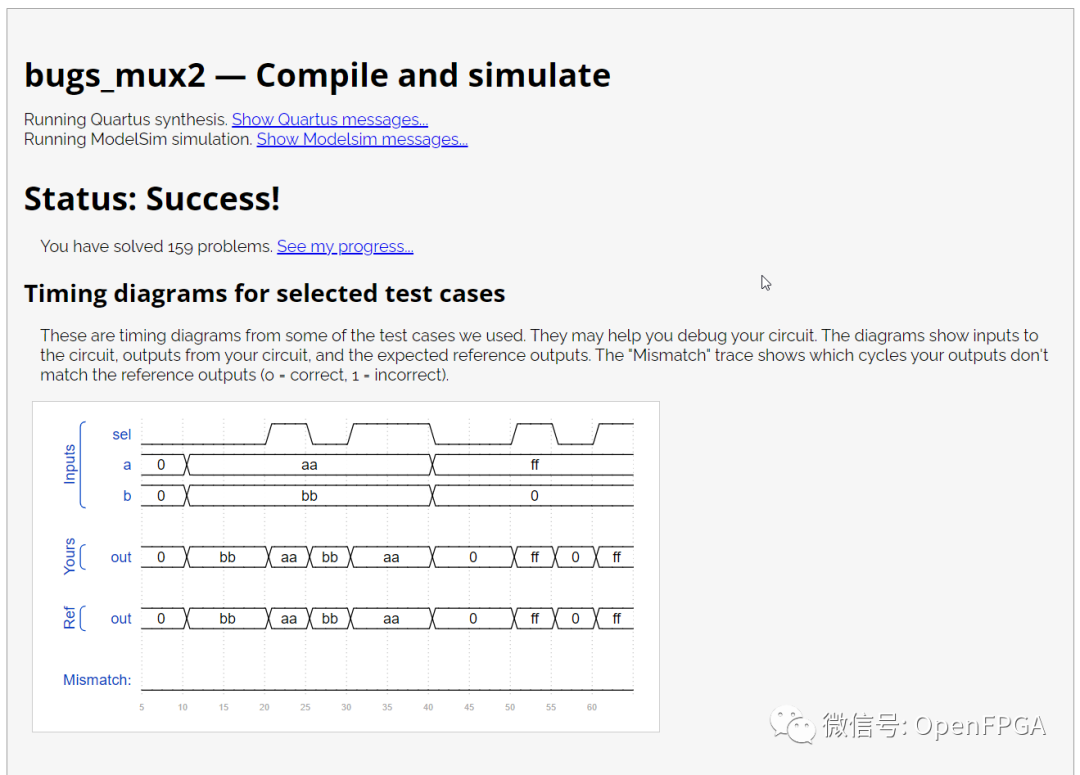

点击Submit，等待一会就能看到下图结果：

注意图中的Ref是参考波形，Yours是你的代码生成的波形，网站会对比这两个波形，一旦这两者不匹配，仿真结果会变红。

这一题就结束了。

Problem 159-Bugs_nand3

题目说明

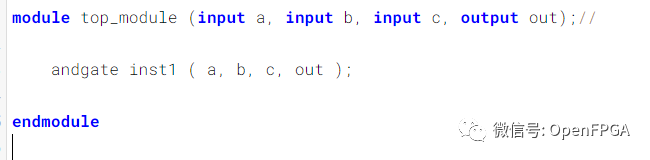

本题中的三输入与非门不工作了，找出并修正 BUG。

读者必须使用提供的 5 输入与门来实现这个与非门。

模块端口声明

module top_module (input a, input b, input c, output out);

题目解析

原题中只使用了与门~

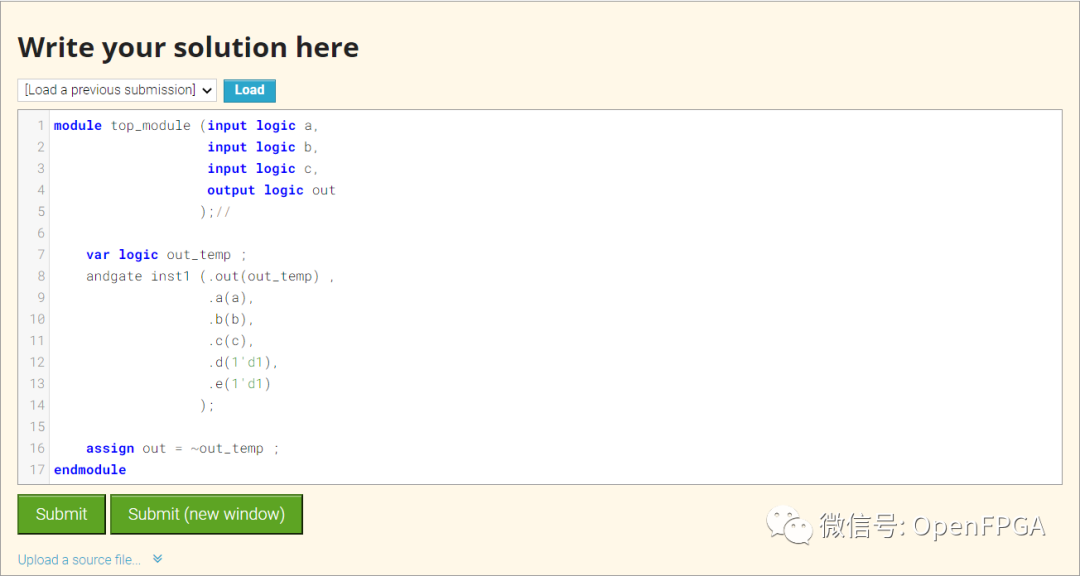

module top_module (input logic a, input logic b, input logic c, output logic out);//var logic out_temp ;andgate inst1 (.out(out_temp) ,.a(a),.b(b), .c(c),.d(1'd1),.e(1'd1));assign out = ~out_temp ;
endmodule

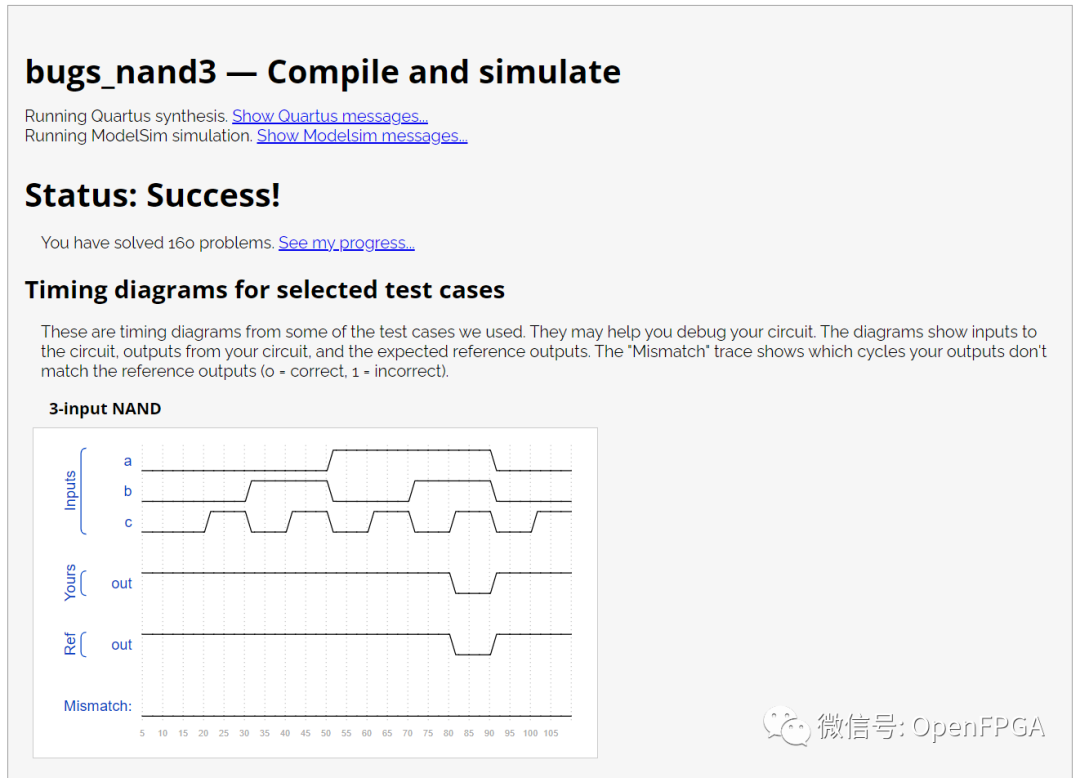

点击Submit，等待一会就能看到下图结果：

注意图中的Ref是参考波形，Yours是你的代码生成的波形，网站会对比这两个波形，一旦这两者不匹配，仿真结果会变红。

这一题就结束了。

Problem 160-Bugs_mux4

题目说明

这个 4 对 1 多路复用器不起作用。修复错误。

下面无错误的 2 对 1 多路复用器：

module mux2 (input sel,input [7:0] a,input [7:0] b,output [7:0] out
);

模块端口声明

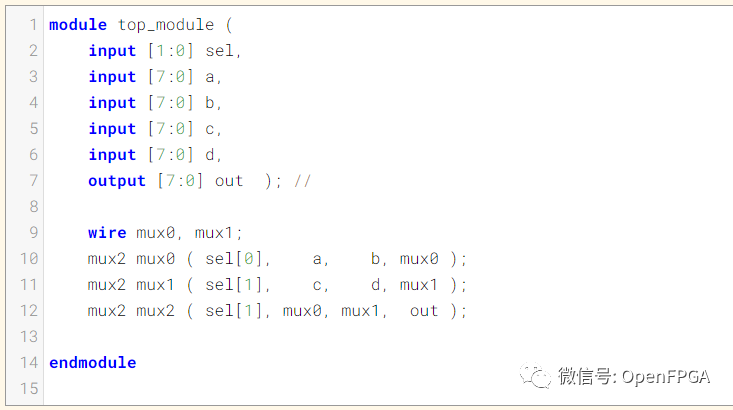

module top_module (input [1:0] sel,input [7:0] a,input [7:0] b,input [7:0] c,input [7:0] d,output [7:0] out  );

题目解析

没啥大问题，还是变量位宽问题。

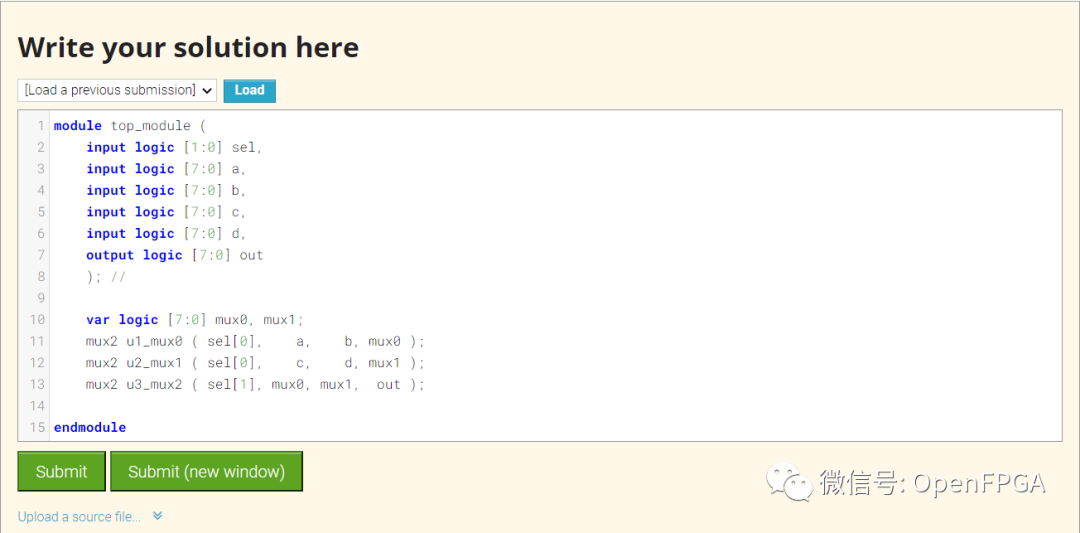

module top_module (input logic [1:0] sel,input logic [7:0] a,input logic [7:0] b,input logic [7:0] c,input logic [7:0] d,output logic [7:0] out  ); //var logic [7:0] mux0, mux1;mux2 u1_mux0 ( sel[0],    a,    b, mux0 );mux2 u2_mux1 ( sel[0],    c,    d, mux1 );mux2 u3_mux2 ( sel[1], mux0, mux1,  out );endmodule

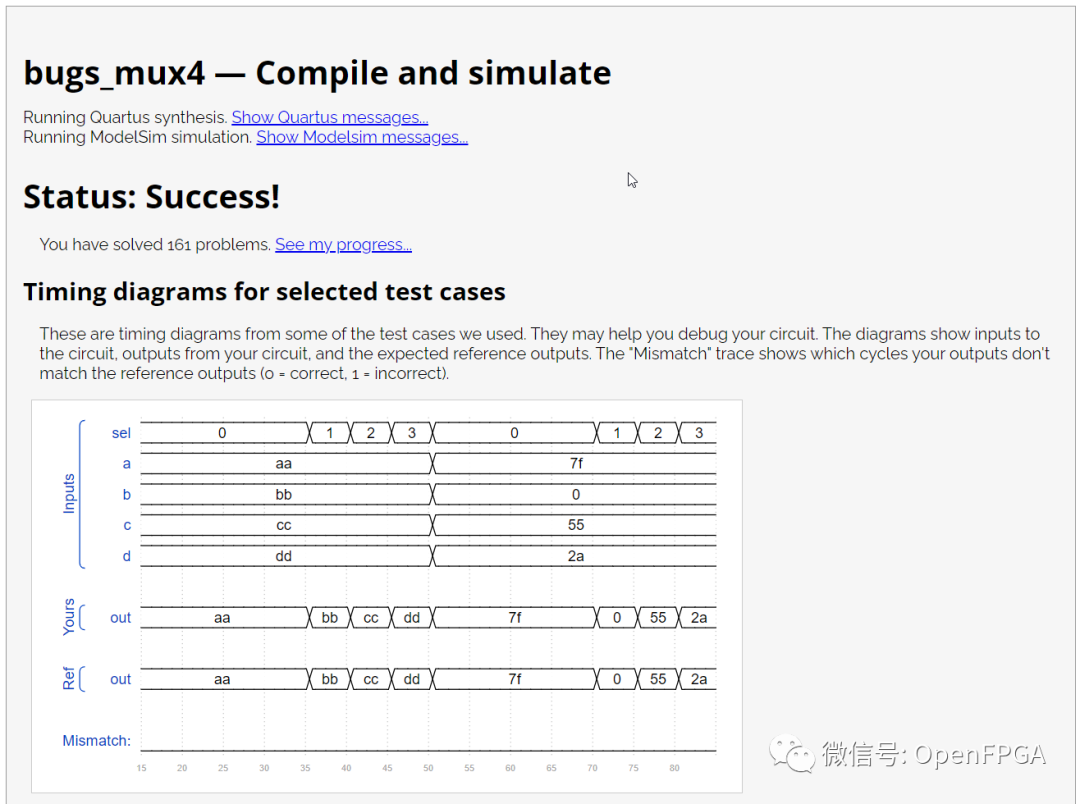

点击Submit，等待一会就能看到下图结果：

注意图中的Ref是参考波形，Yours是你的代码生成的波形，网站会对比这两个波形，一旦这两者不匹配，仿真结果会变红。

这一题就结束了。

Problem 161-Bugs_addsubz

题目说明

继续找BUG

模块端口声明

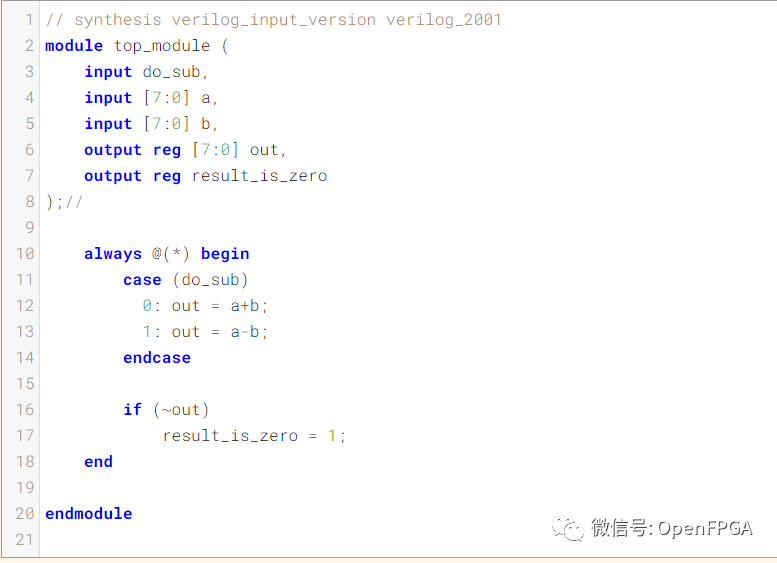

module top_module ( input do_sub,input [7:0] a,input [7:0] b,output reg [7:0] out,output reg result_is_zero
);

题目解析

out条件举例不足。

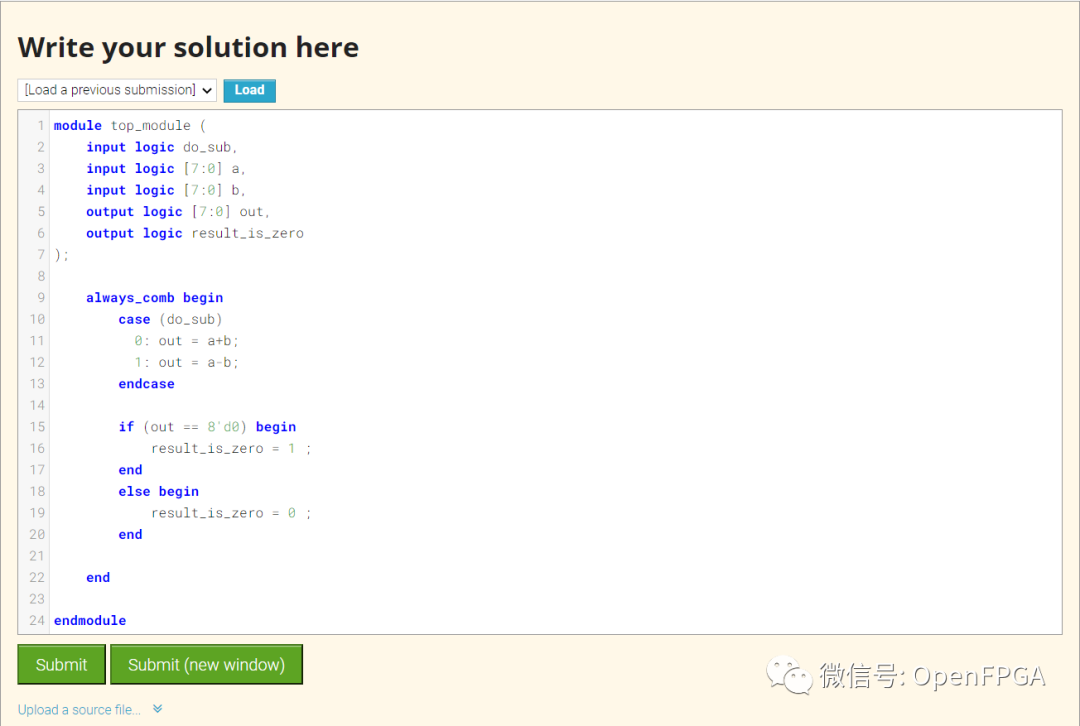

module top_module ( input logic do_sub,input logic [7:0] a,input logic [7:0] b,output logic [7:0] out,output logic result_is_zero
);always_comb begincase (do_sub)0: out = a+b;1: out = a-b;endcaseif (out == 8'd0) beginresult_is_zero = 1 ;endelse beginresult_is_zero = 0 ;endendendmodule

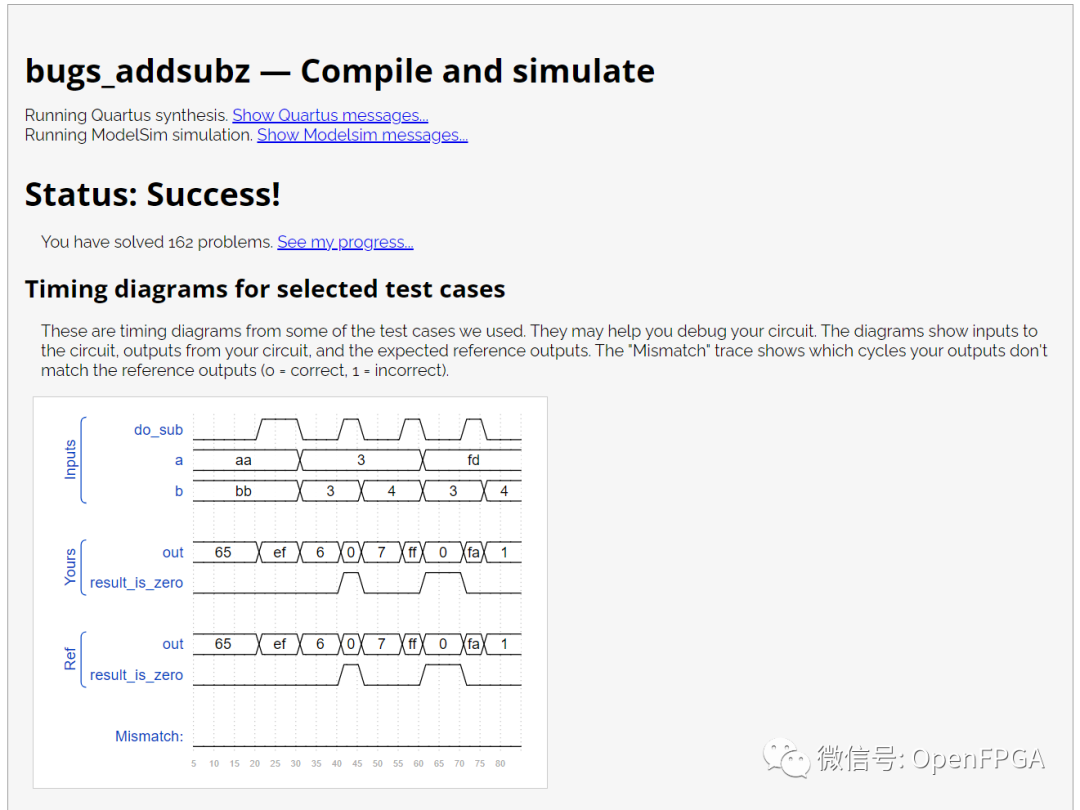

点击Submit，等待一会就能看到下图结果：

注意图中的Ref是参考波形，Yours是你的代码生成的波形，网站会对比这两个波形，一旦这两者不匹配，仿真结果会变红。

这一题就结束了。

Problem 162-Bugs_case

题目说明

这个组合电路应该识别键 0 到 9 的 8 位键盘扫描码。它应该指示是否识别了 10 种情况中的一种（valid），如果是，则检测到哪个键。修复错误。

模块端口声明

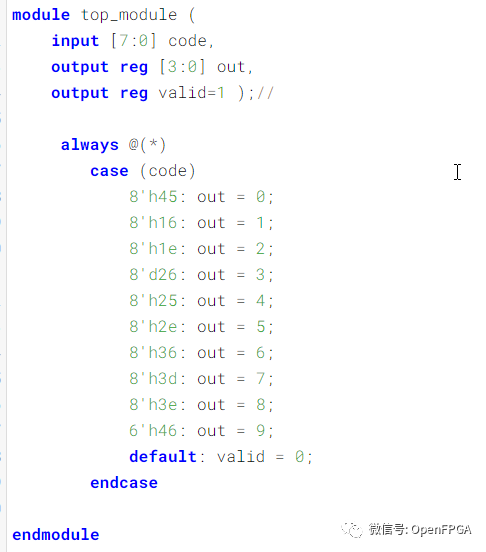

module top_module (input [7:0] code,output reg [3:0] out,output reg valid=1 );

题目解析

信号定义时不能赋值，case最后一个选项位宽不对。

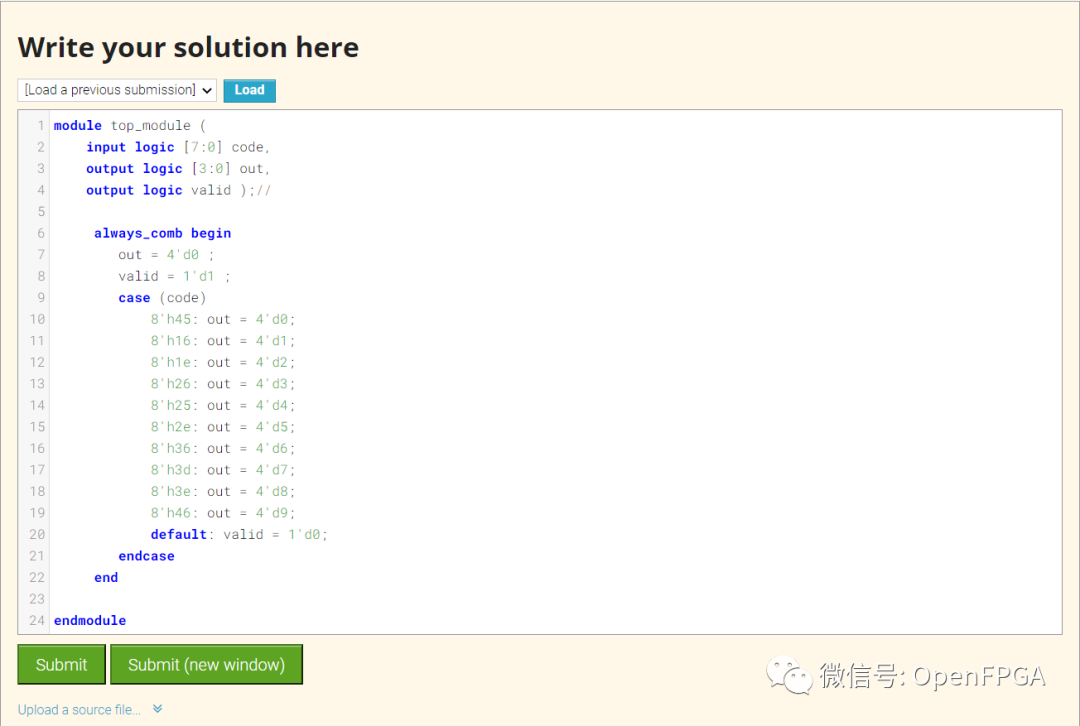

module top_module (input logic [7:0] code,output logic [3:0] out,output logic valid );//always_comb beginout = 4'd0 ;valid = 1'd1 ;case (code)8'h45: out = 4'd0;8'h16: out = 4'd1;8'h1e: out = 4'd2;8'h26: out = 4'd3;8'h25: out = 4'd4;8'h2e: out = 4'd5;8'h36: out = 4'd6;8'h3d: out = 4'd7;8'h3e: out = 4'd8;8'h46: out = 4'd9;default: valid = 1'd0;endcaseendendmodule

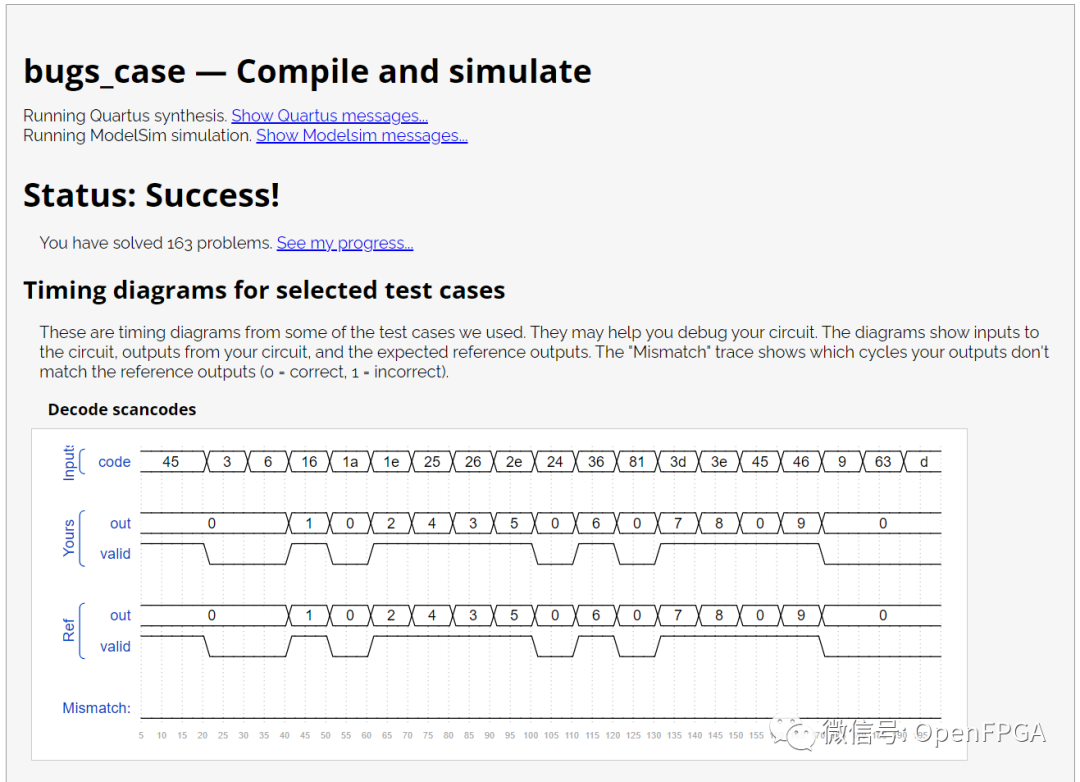

点击Submit，等待一会就能看到下图结果：

注意图中的Ref是参考波形，Yours是你的代码生成的波形，网站会对比这两个波形，一旦这两者不匹配，仿真结果会变红。

这一题就结束了。

总结

今天的几道题就结束了，找bug开不开心~

最后我这边做题的代码也是个人理解使用，有错误欢迎大家批评指正，祝大家学习愉快~

代码链接：

https://github.com/suisuisi/SystemVerilog/tree/main/SystemVerilogHDLBits
