本笔记整理自B站教程MSP430F5529单片机学习视频汇总

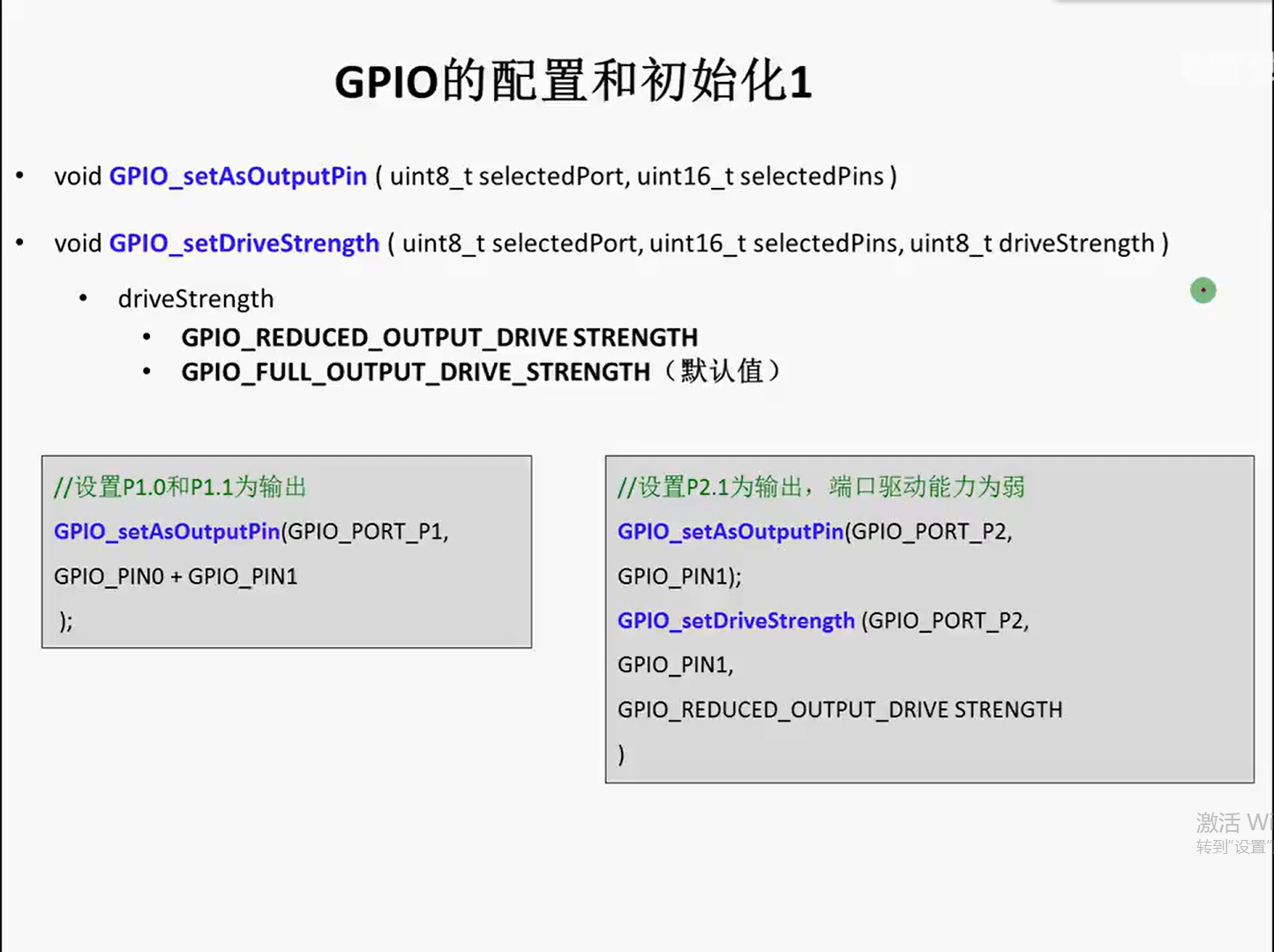

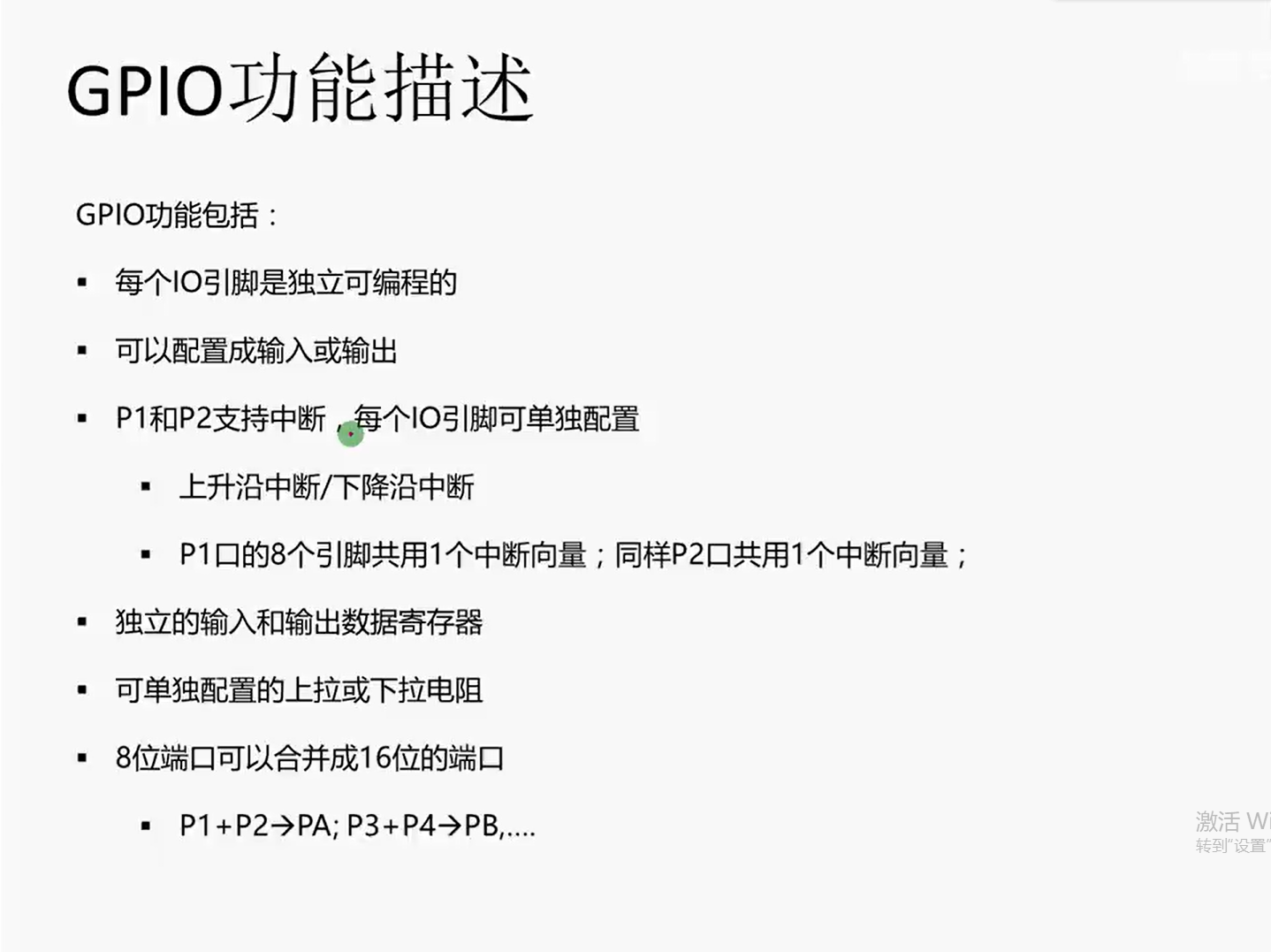

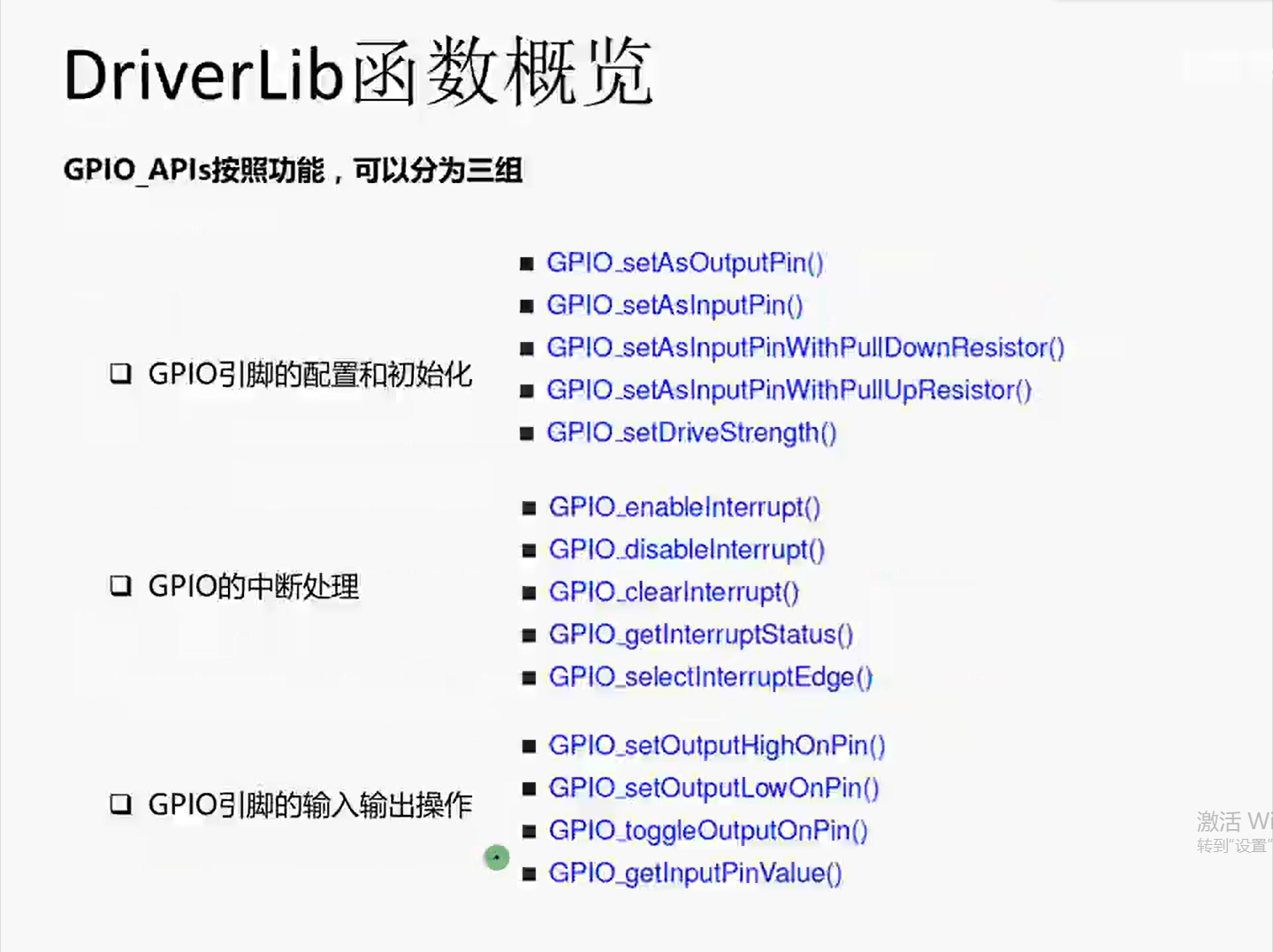

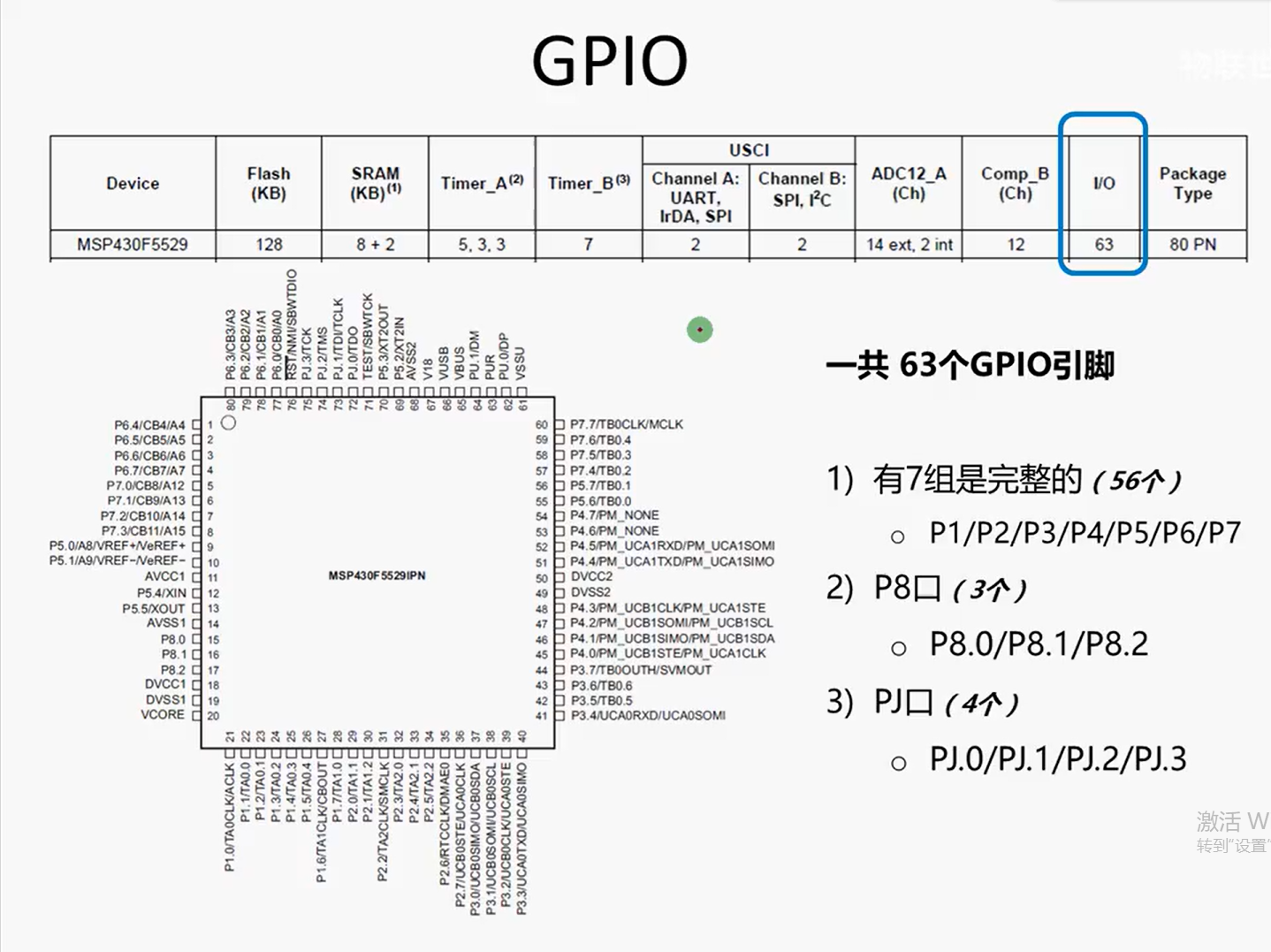

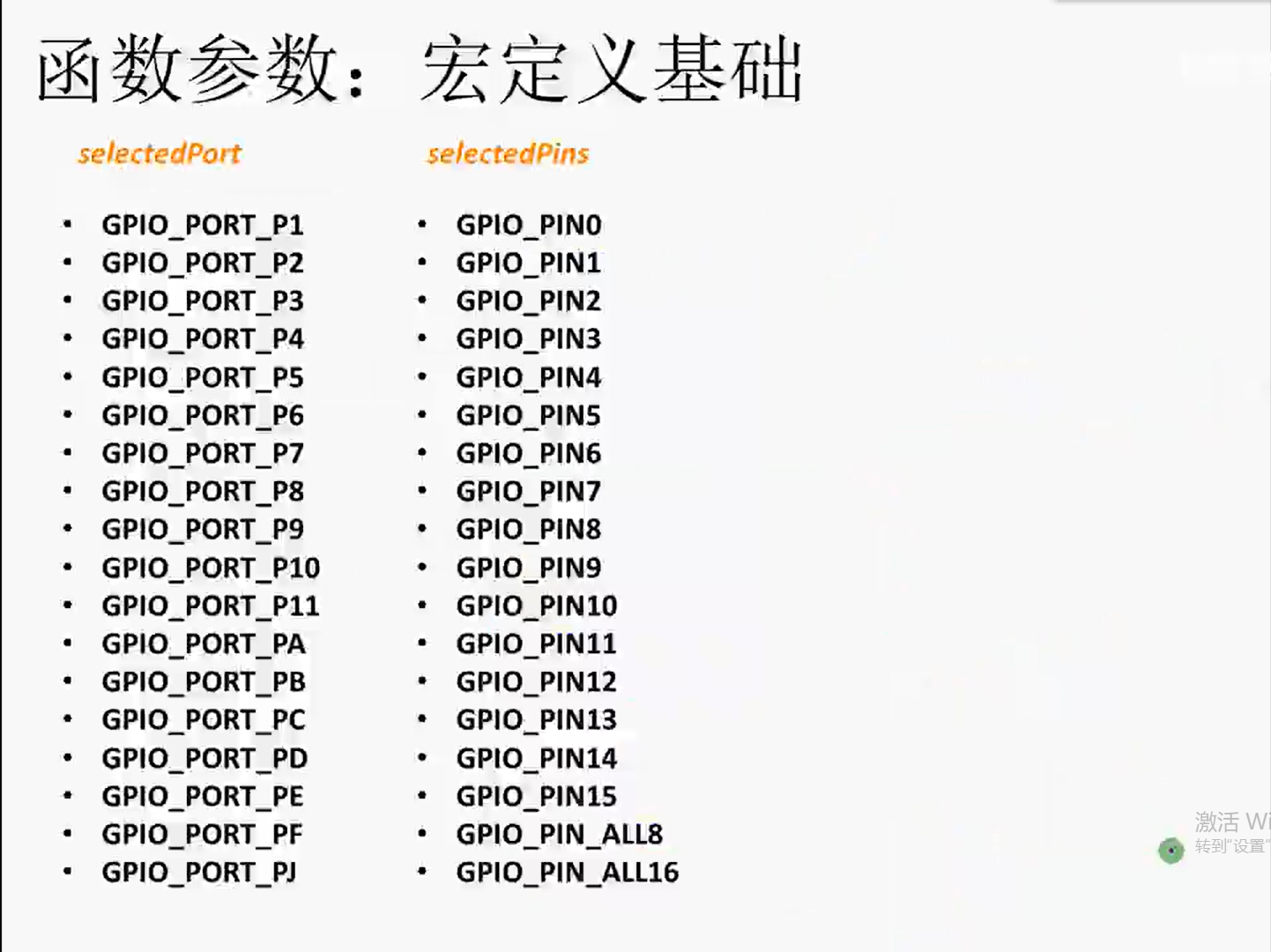

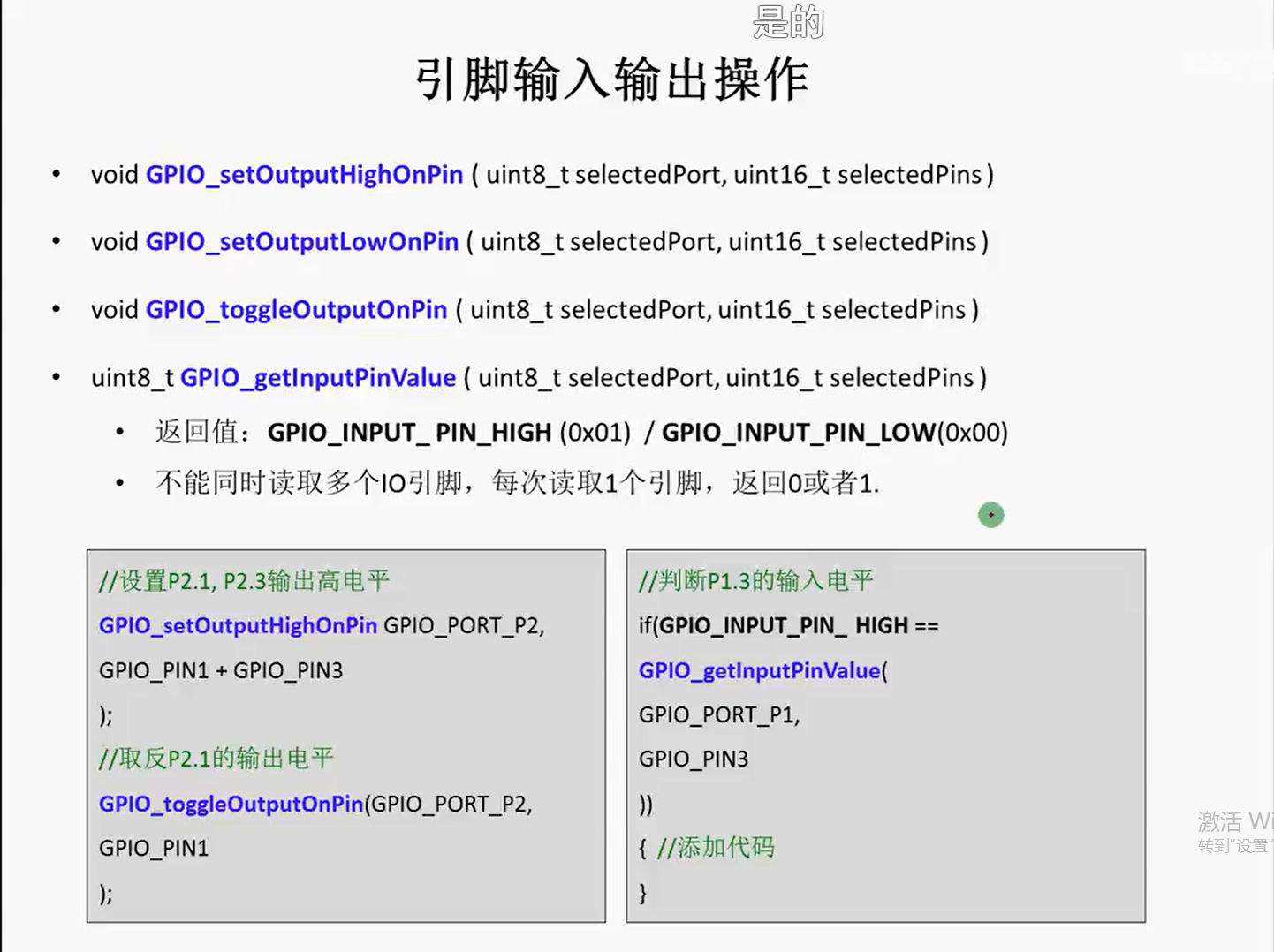

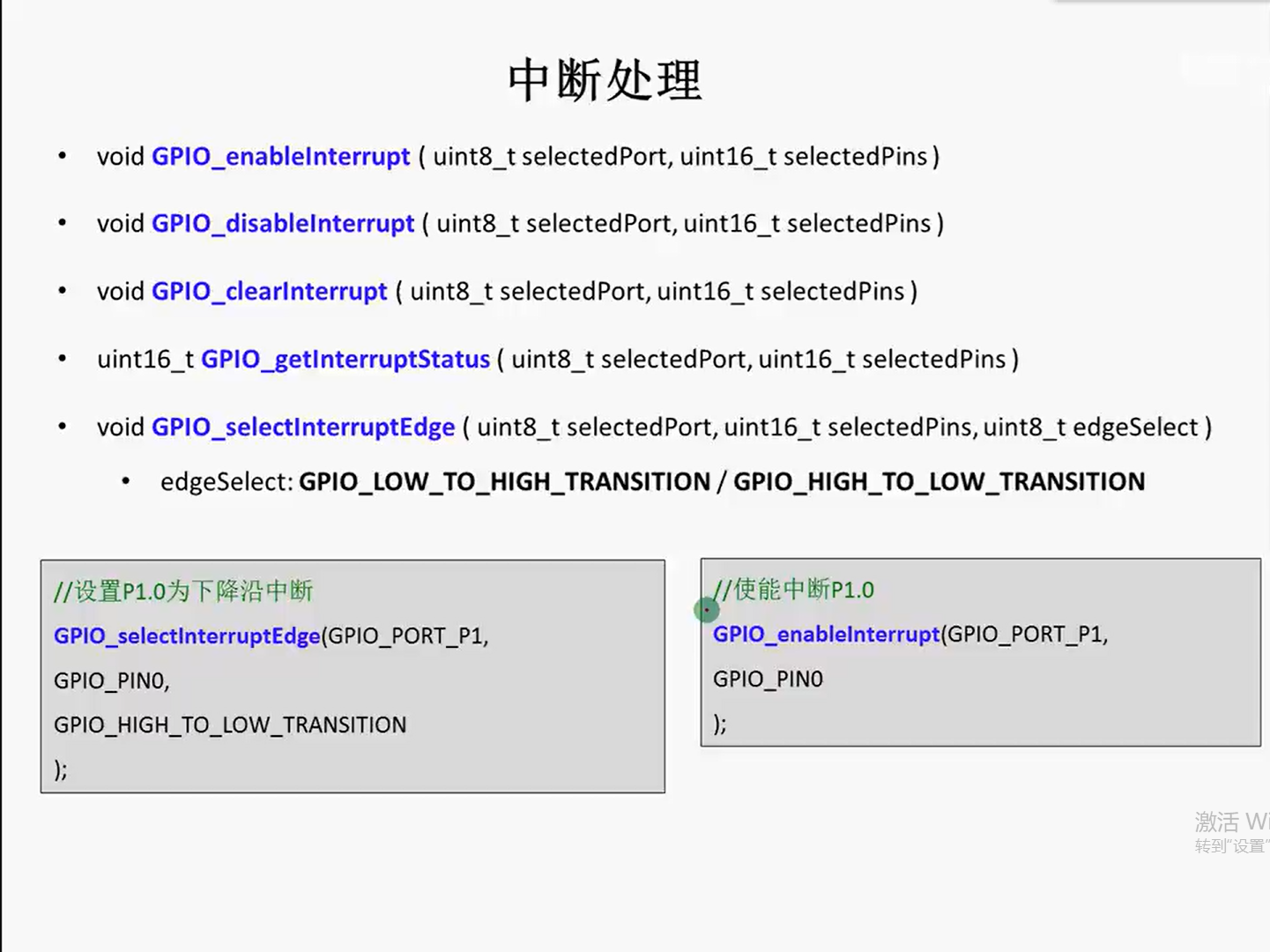

基于库函数的开发—GPIO库函数

右边部分写错了，看的时候注意

基于库函数的开发—GPIO实践操作

LED交替闪烁

#include
/** EXP-GPIO-01.C**  Created on: 2023年3月10日*      Author: ASUS*/#include "driverlib.h"void main(void)
{//关闭看门狗WDT_A_hold(WDT_A_BASE);//设置P1.0为输出（LED1）GPIO_setAsOutputPin(GPIO_PORT_P1, GPIO_PIN0);//设置P4.7为输出（LED2）GPIO_setAsOutputPin(GPIO_PORT_P4, GPIO_PIN7);//设置P1.0输出高电平（LED1点亮）GPIO_setOutputHighOnPin(GPIO_PORT_P1, GPIO_PIN0);//设置P4.7输出低电平（LED2熄灭）GPIO_setOutputLowOnPin(GPIO_PORT_P4, GPIO_PIN7);while(1){//取反P4.7引脚的输出GPIO_toggleOutputOnPin(GPIO_PORT_P4, GPIO_PIN7);//取反P1.0引脚的输出GPIO_toggleOutputOnPin(GPIO_PORT_P1, GPIO_PIN0);//软件延迟__delay_cycles(1000000);}
}

注意#include“driverlib.h”头文件时要注意：

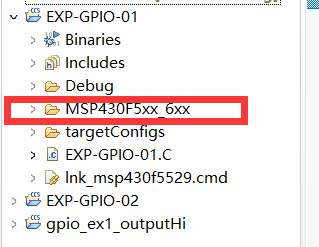

• 添加MSP430F5xx_6xx文件夹到当前工程下

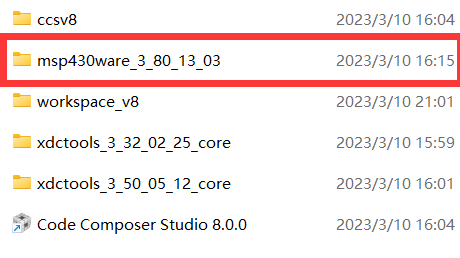

MSP430F5xx_6xx文件夹是在导入的msp430ware_3_80_13_03包中找

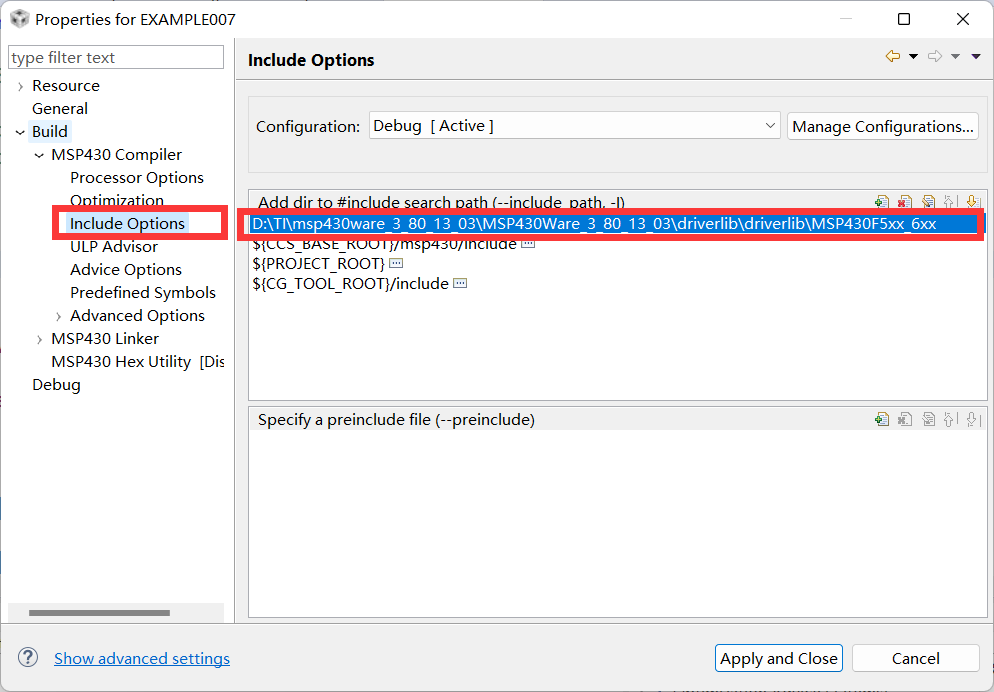

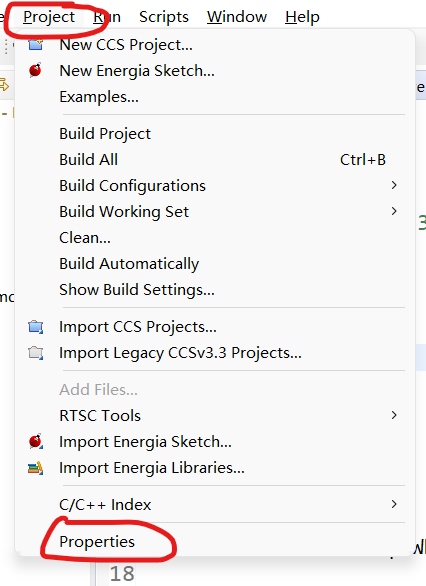

• 把上述MSP430F5xx_6xx文件夹的路径包含进来

按键控制LED

#include
/** EXP-GPIO-02.C**  Created on: 2023年3月10日*      Author: ASUS*/#include "driverlib.h"void main(void)

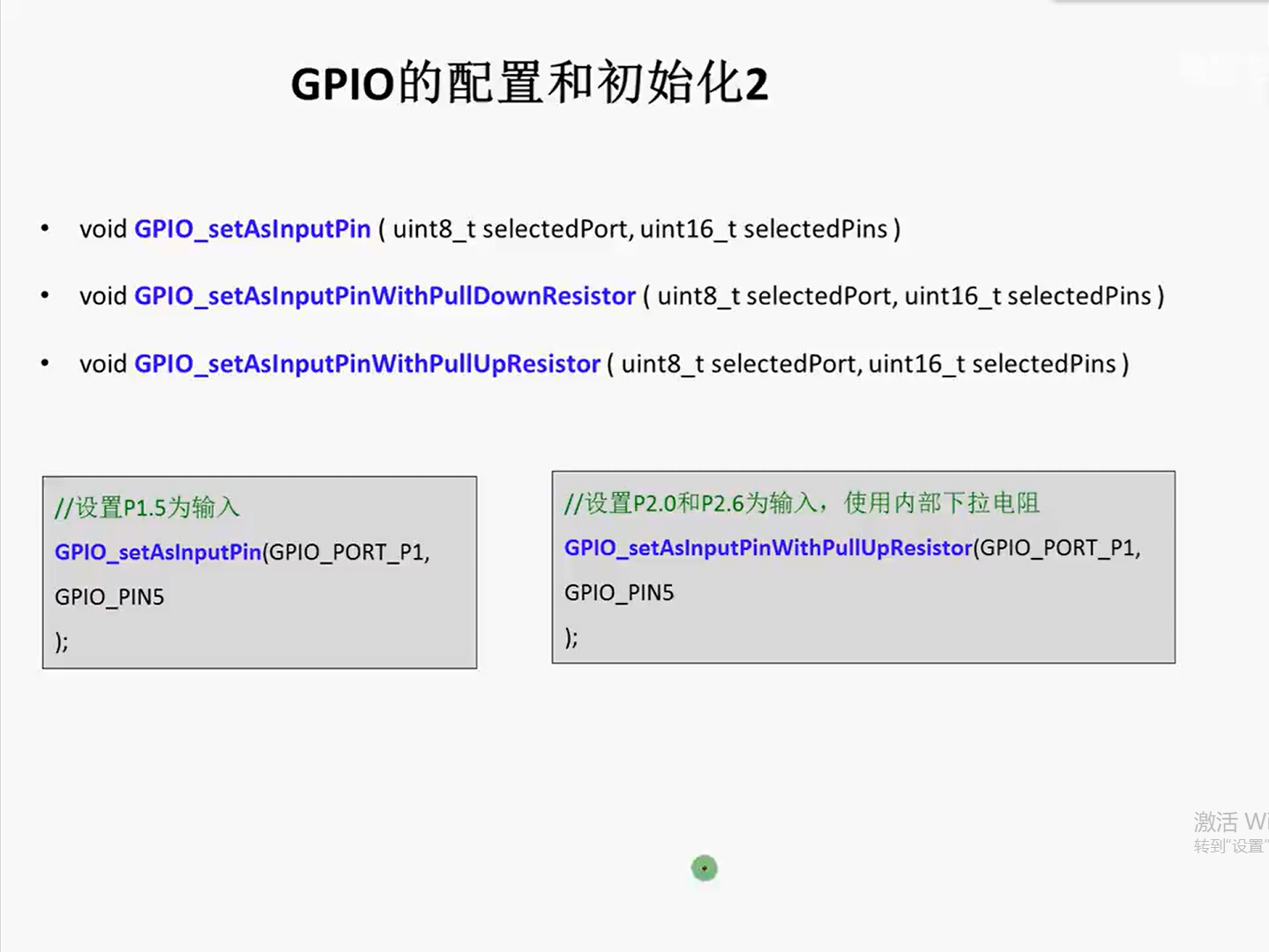

{//关闭看门狗WDT_A_hold(WDT_A_BASE);//设置P1.0为输出（LED1）GPIO_setAsOutputPin(GPIO_PORT_P1, GPIO_PIN0);//设置P4.7为输出（LED2）GPIO_setAsOutputPin(GPIO_PORT_P4, GPIO_PIN7);//设置P1.0输出低电平（LED1熄灭）GPIO_setOutputLowOnPin(GPIO_PORT_P1, GPIO_PIN0);//设置P4.7输出低电平（LED2熄灭）GPIO_setOutputLowOnPin(GPIO_PORT_P4, GPIO_PIN7);//设置P2.1为输入，上拉（S1）GPIO_setAsInputPinWithPullUpResistor(GPIO_PORT_P2, GPIO_PIN1);//设置P1.1为输入，上拉（S2）GPIO_setAsInputPinWithPullUpResistor(GPIO_PORT_P1, GPIO_PIN1);while(1){//没有按键按下时，为高电平；按键按下时为低电平if((GPIO_INPUT_PIN_LOW == GPIO_getInputPinValue(GPIO_PORT_P2, GPIO_PIN1)) ||(GPIO_INPUT_PIN_LOW == GPIO_getInputPinValue(GPIO_PORT_P1, GPIO_PIN1))){//软件延时，相当于是按键消抖__delay_cycles(5000);if(GPIO_INPUT_PIN_LOW == GPIO_getInputPinValue(GPIO_PORT_P2, GPIO_PIN1)){//等待按键释放while(GPIO_INPUT_PIN_LOW == GPIO_getInputPinValue(GPIO_PORT_P2, GPIO_PIN1));//改变LED1的状态，（取反P1.0引脚的输出）GPIO_toggleOutputOnPin(GPIO_PORT_P1, GPIO_PIN0);}if(GPIO_INPUT_PIN_LOW == GPIO_getInputPinValue(GPIO_PORT_P1, GPIO_PIN1)){//等待按键释放while(GPIO_INPUT_PIN_LOW == GPIO_getInputPinValue(GPIO_PORT_P1, GPIO_PIN1));//改变LED1的状态，（取反P4.7引脚的输出）GPIO_toggleOutputOnPin(GPIO_PORT_P4, GPIO_PIN7);}}//软件延时__delay_cycles(5000);}}

单个LED闪烁

#include
/** EXAMPLE007.C**  Created on: 2023年3月10日*      Author: ASUS*//*** main.c*/void main(void)
{unsigned i, j;WDTCTL = WDTPW | WDTHOLD;   //stop watchdog timer关闭看门狗P4DIR |= BIT7;  //p4.7方向设置为输出P4OUT |= BIT7;  //p4.7输出高电平，点亮LEDP4OUT &= ~BIT7; //p4.7输出低电平，熄灭LEDwhile(1){P4OUT |= BIT7;  //p4.7输出高电平，点亮LEDfor(i = 60000; i > 0; i --){for(j = 200; j > 0; j --)   //延时{;}}P4OUT &= ~BIT7; //p4.7输出低电平，熄灭LEDfor(i = 60000; i > 0; i --){for(j = 200; j > 0; j --)   //延时{;}}}}

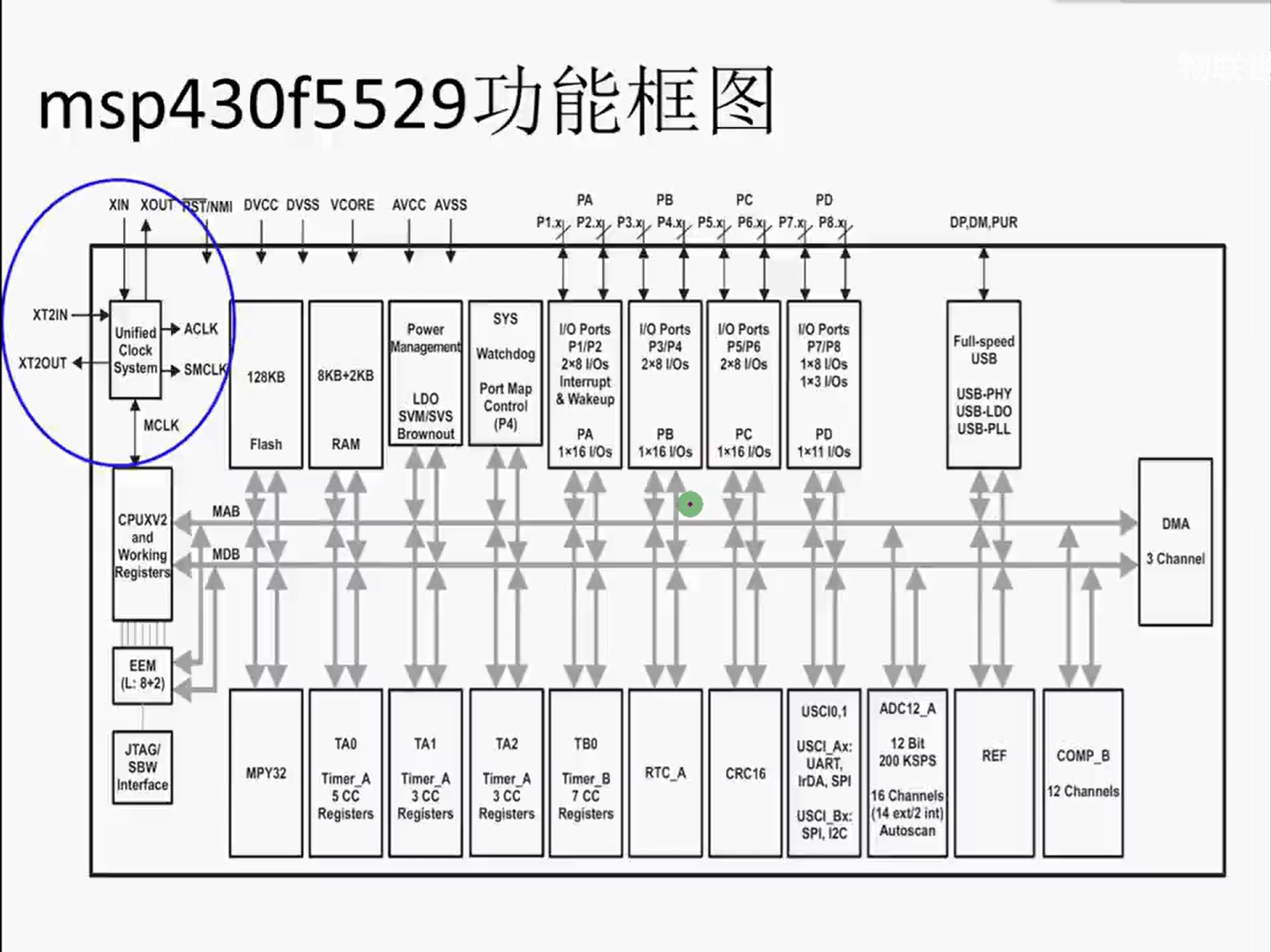

时钟系统（UCS：Unified Clock System）

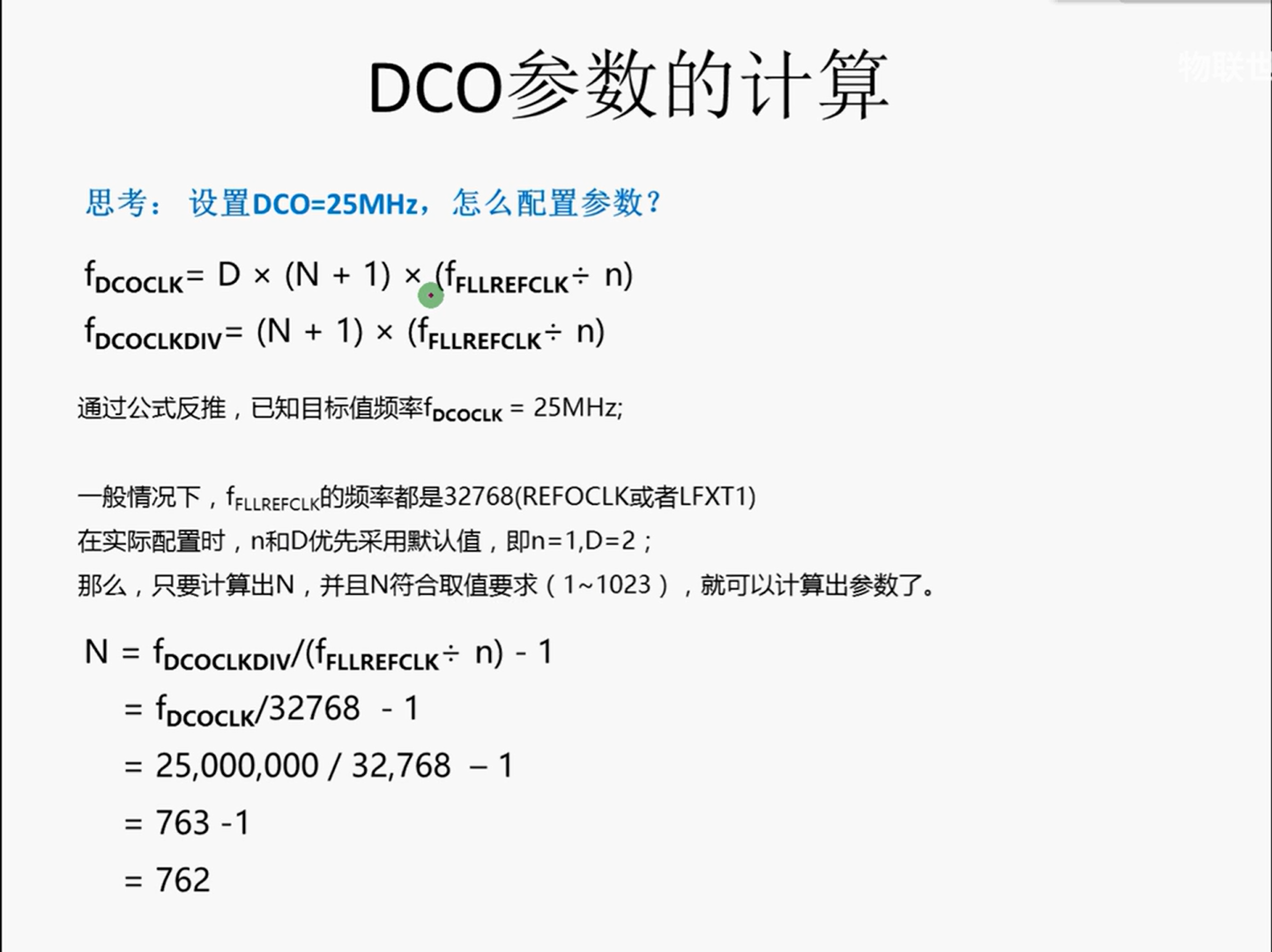

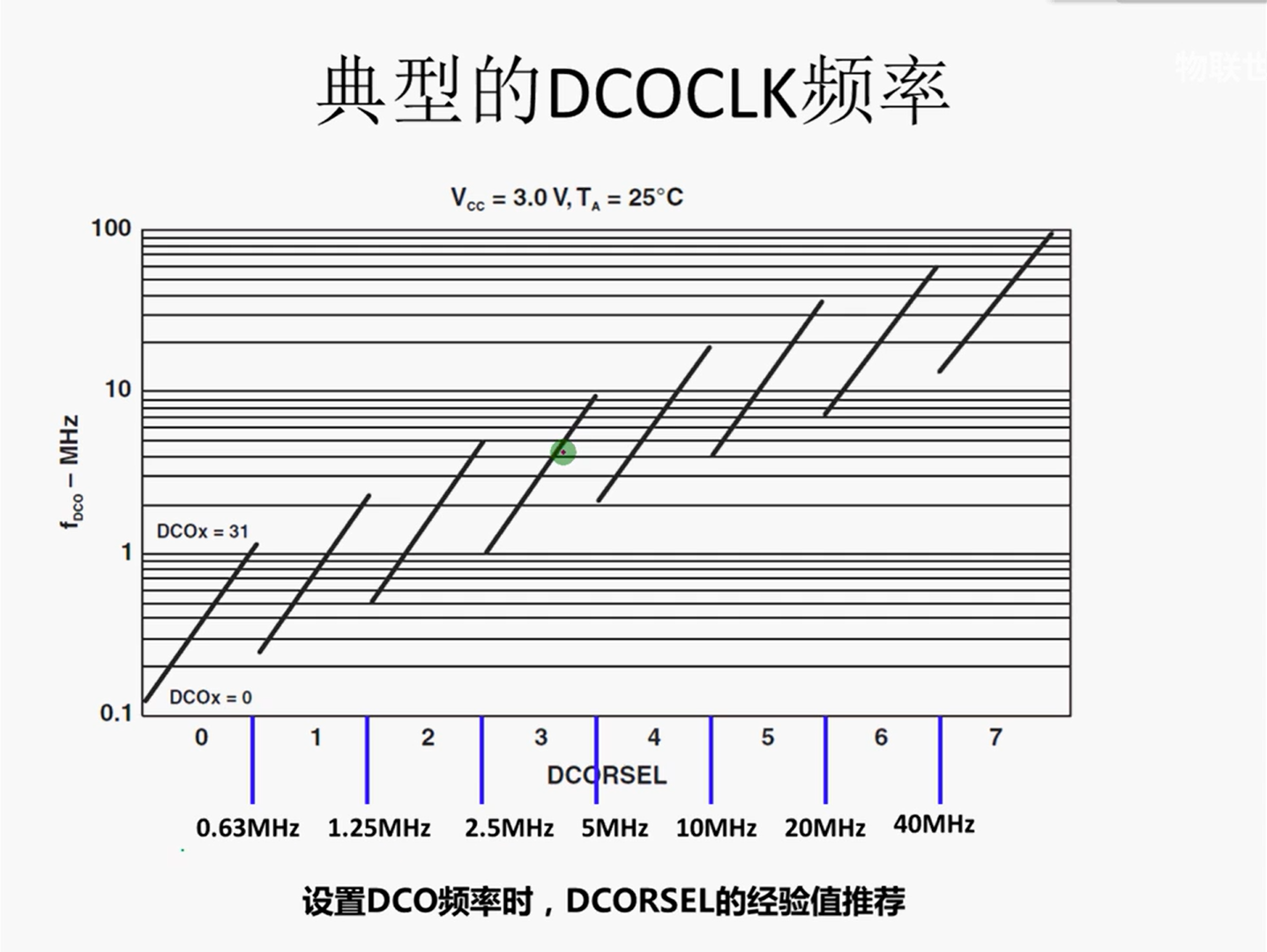

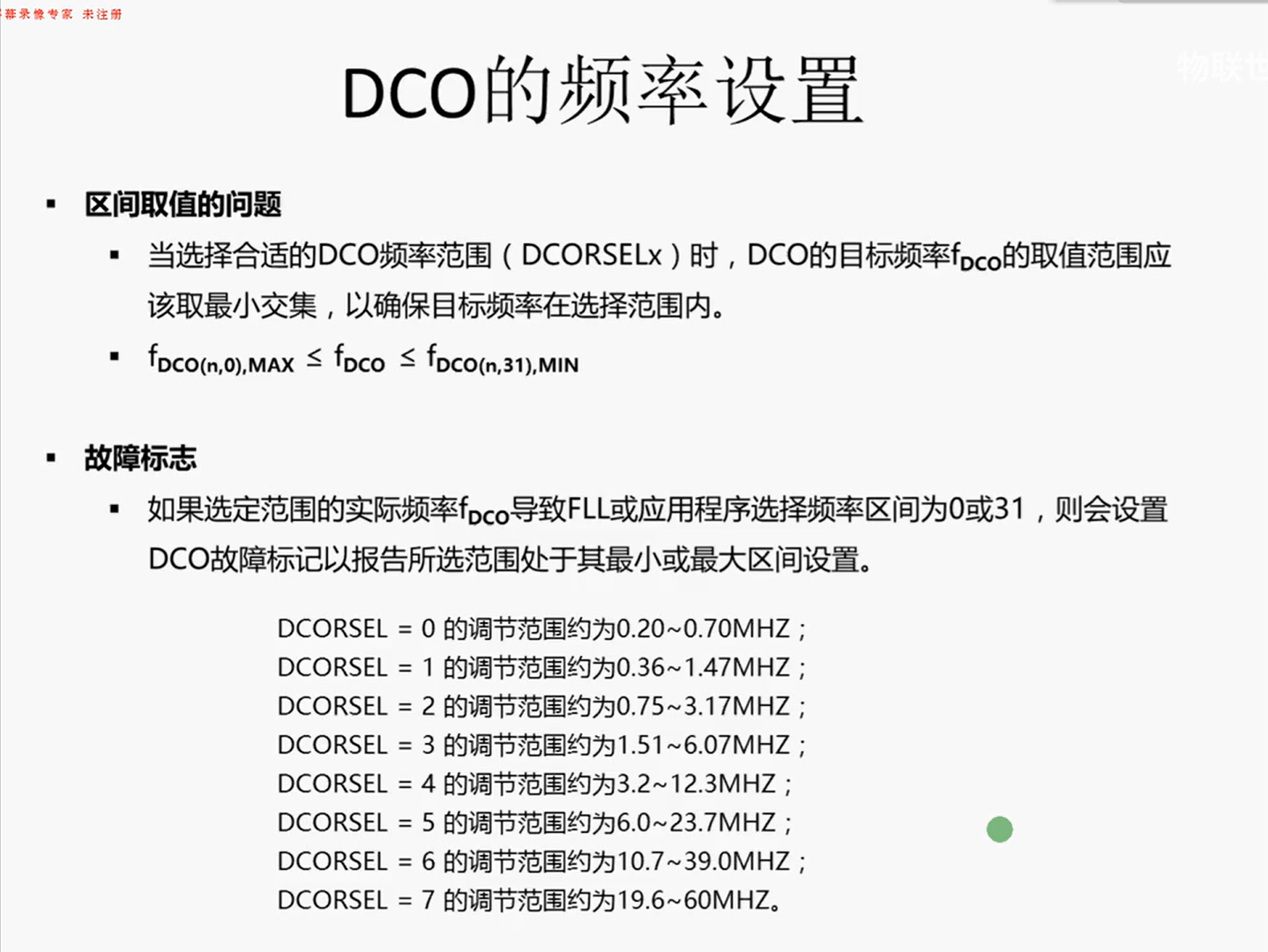

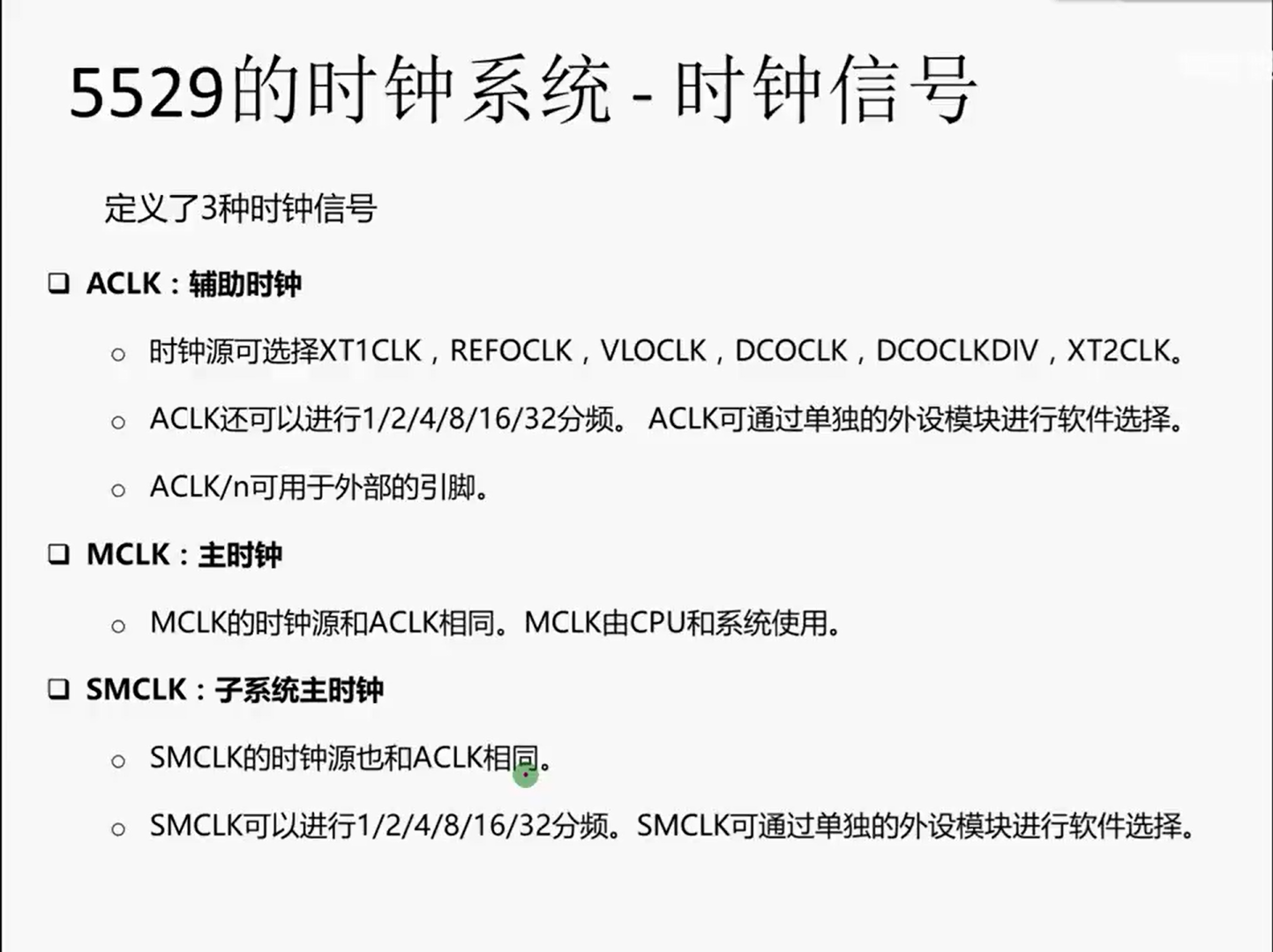

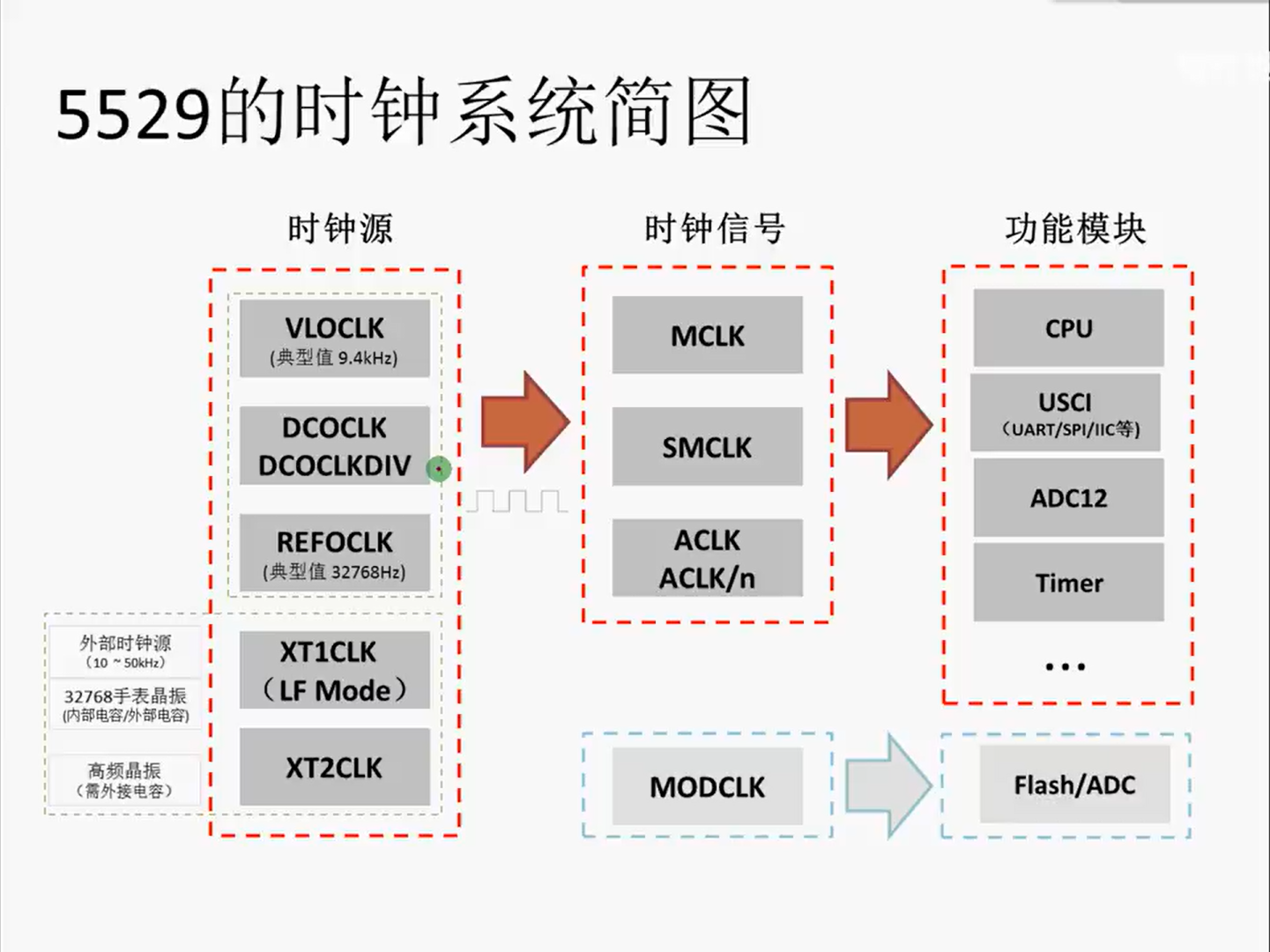

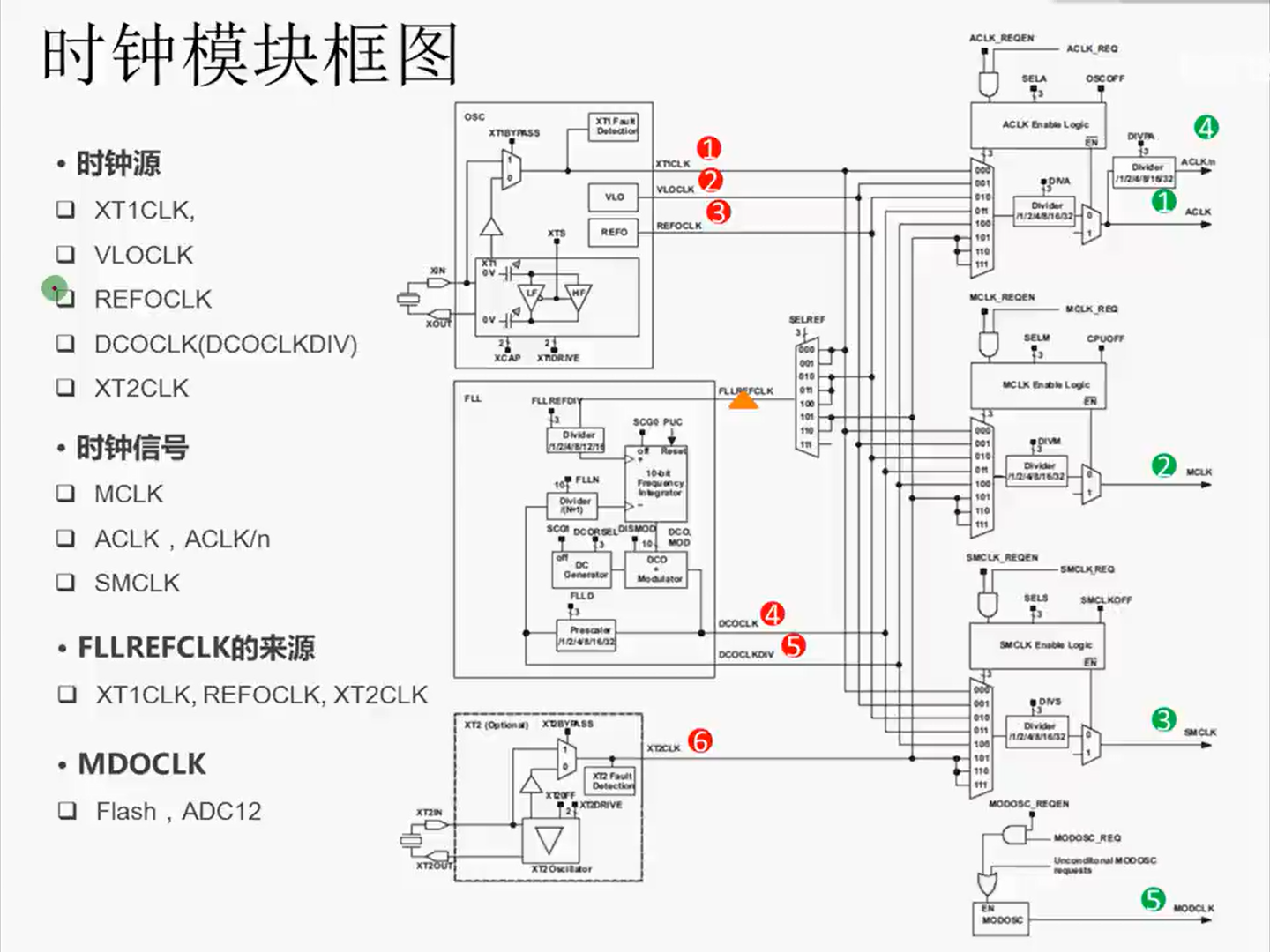

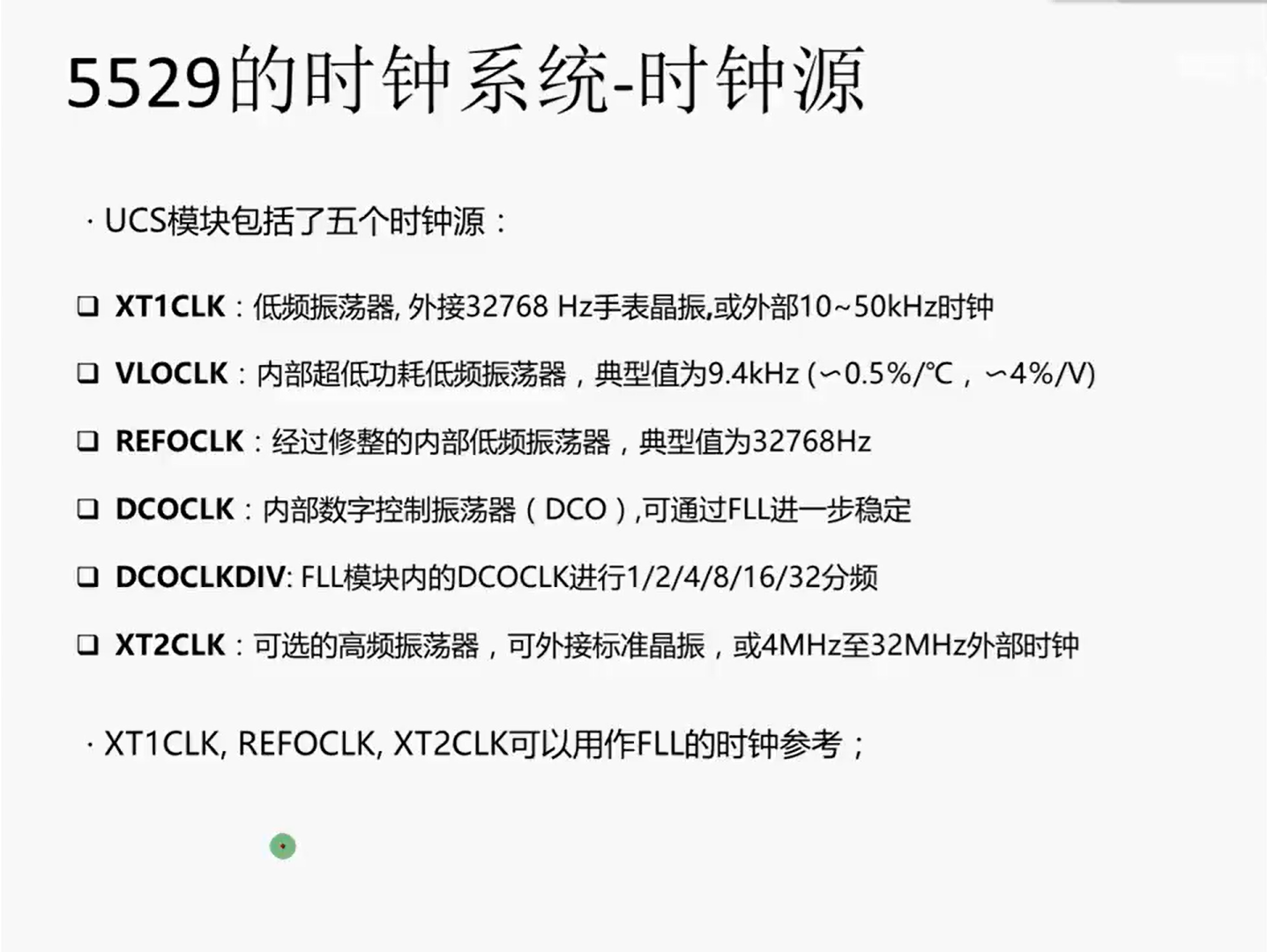

有三个系统时钟可以选择ACLK、SMCLK、MCLK

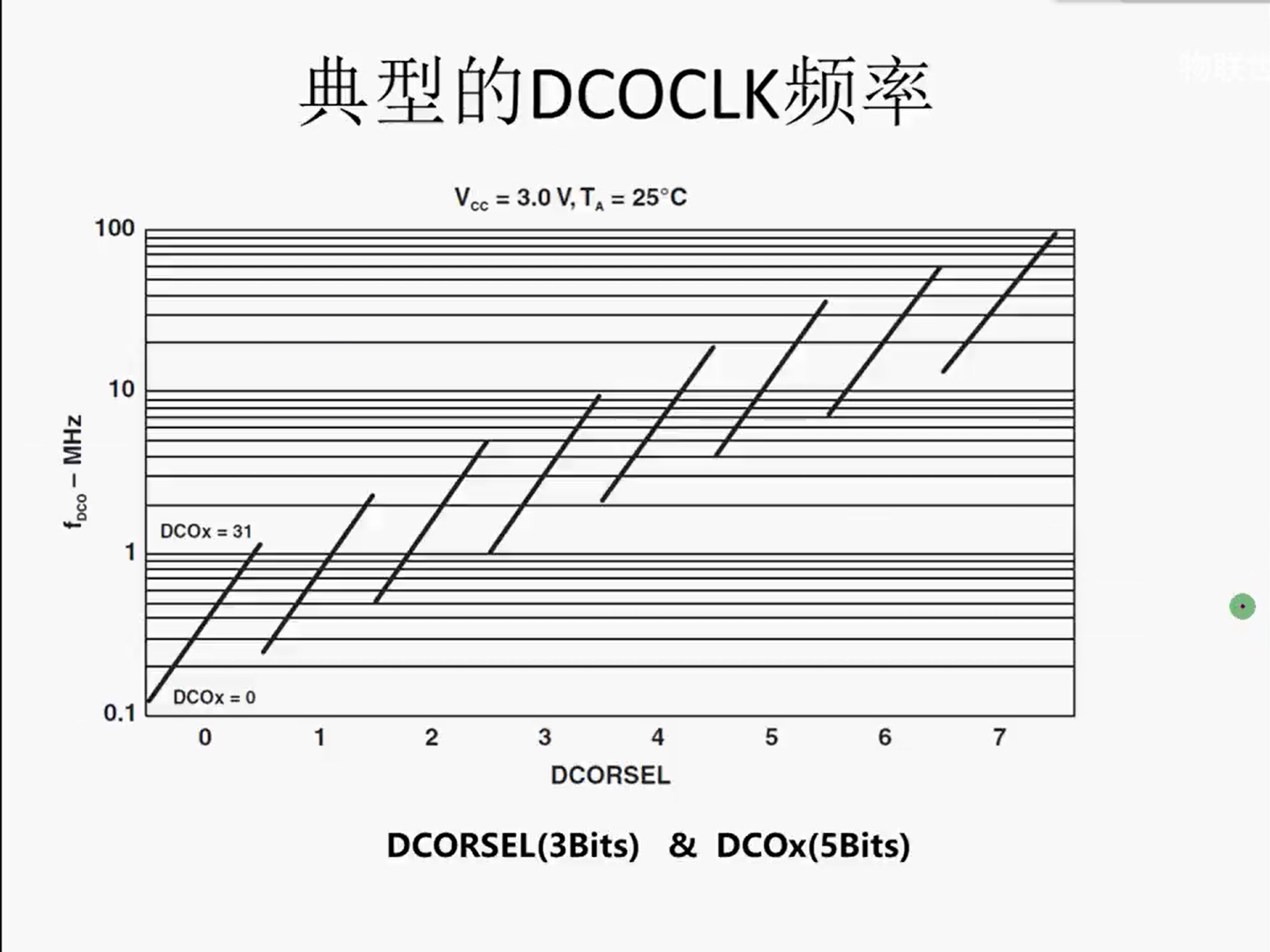

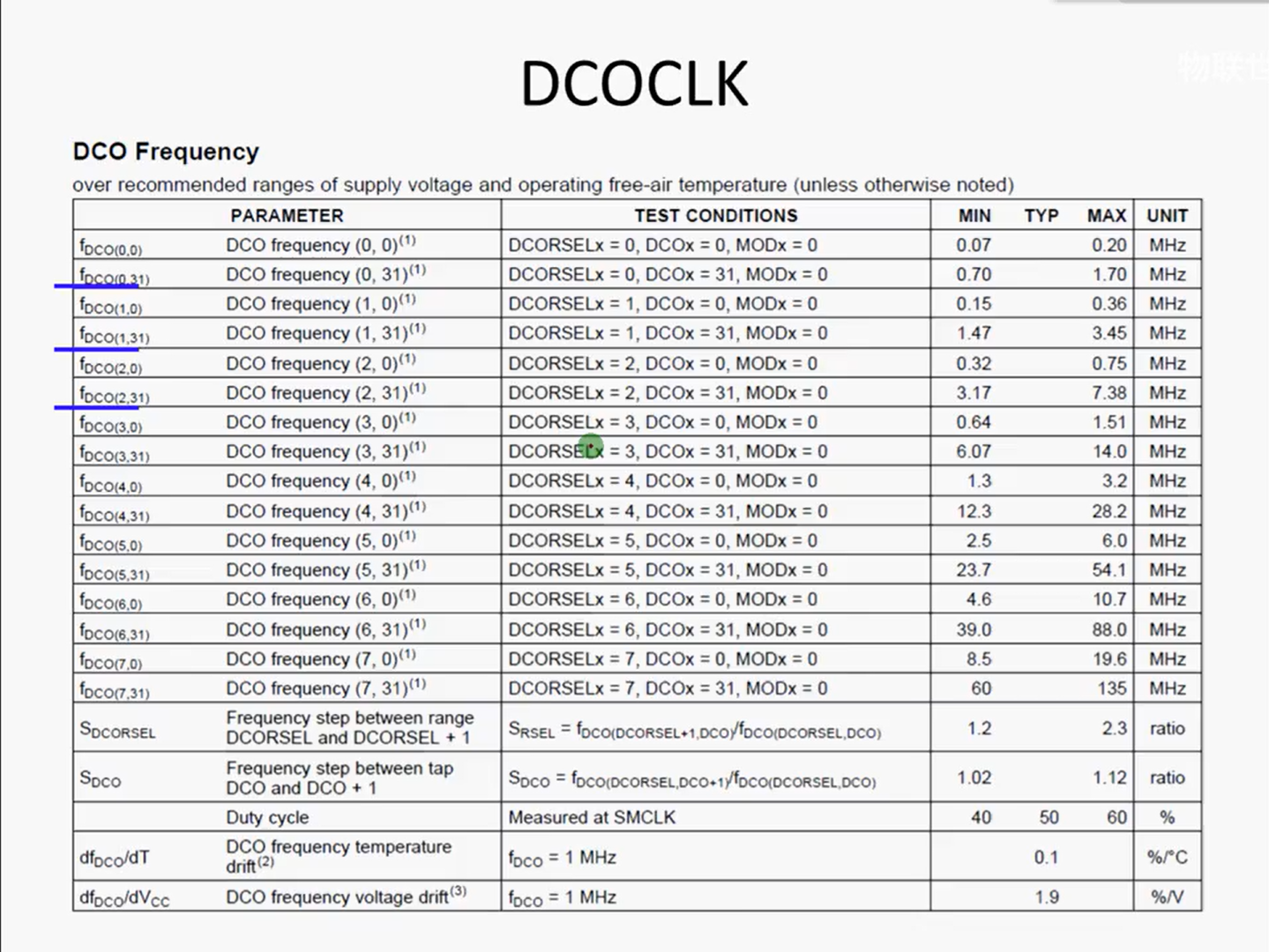

VLOCLK、DCOCLK、DCOCLKDIV、REFOCLK是内部时钟源

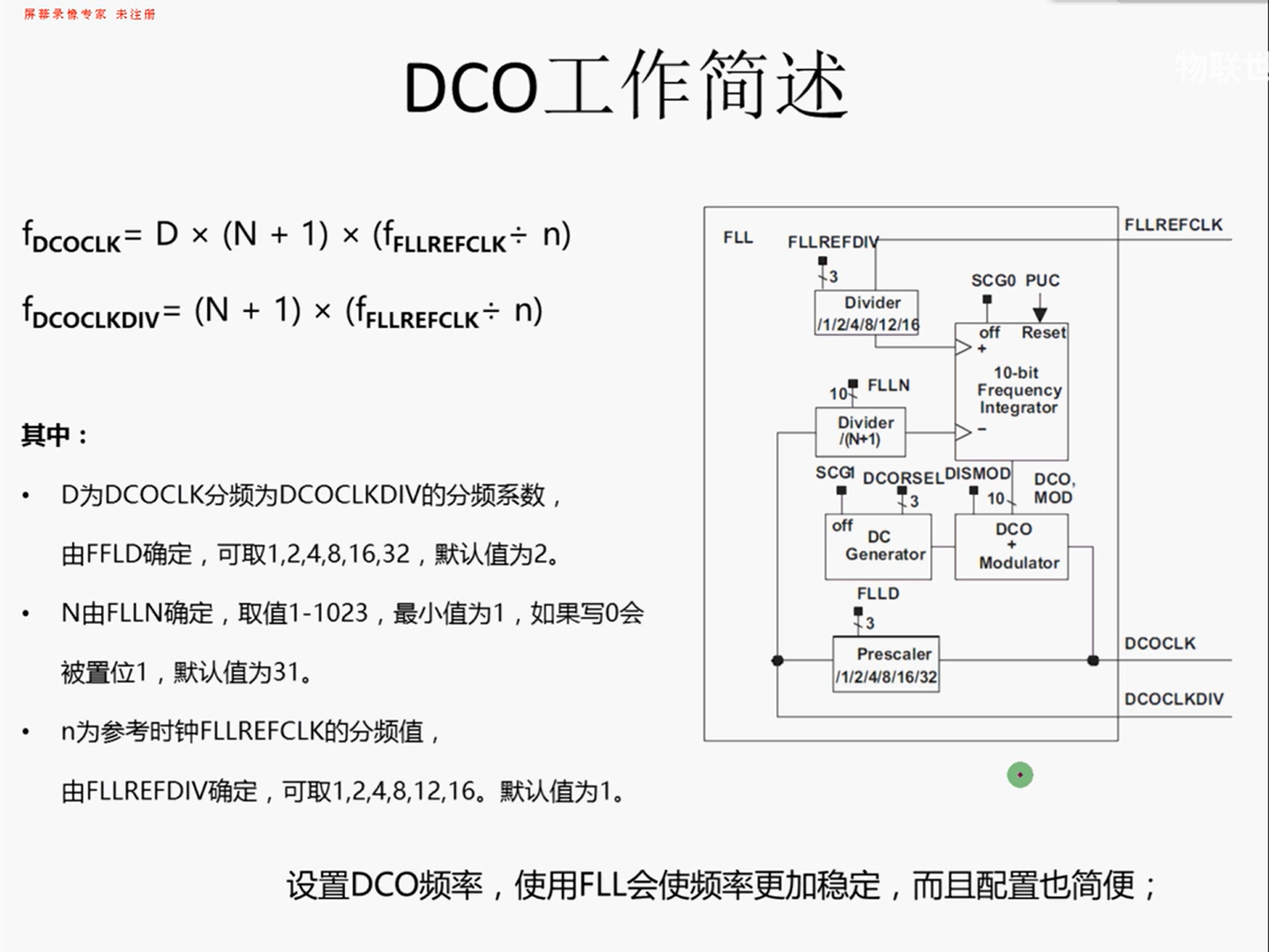

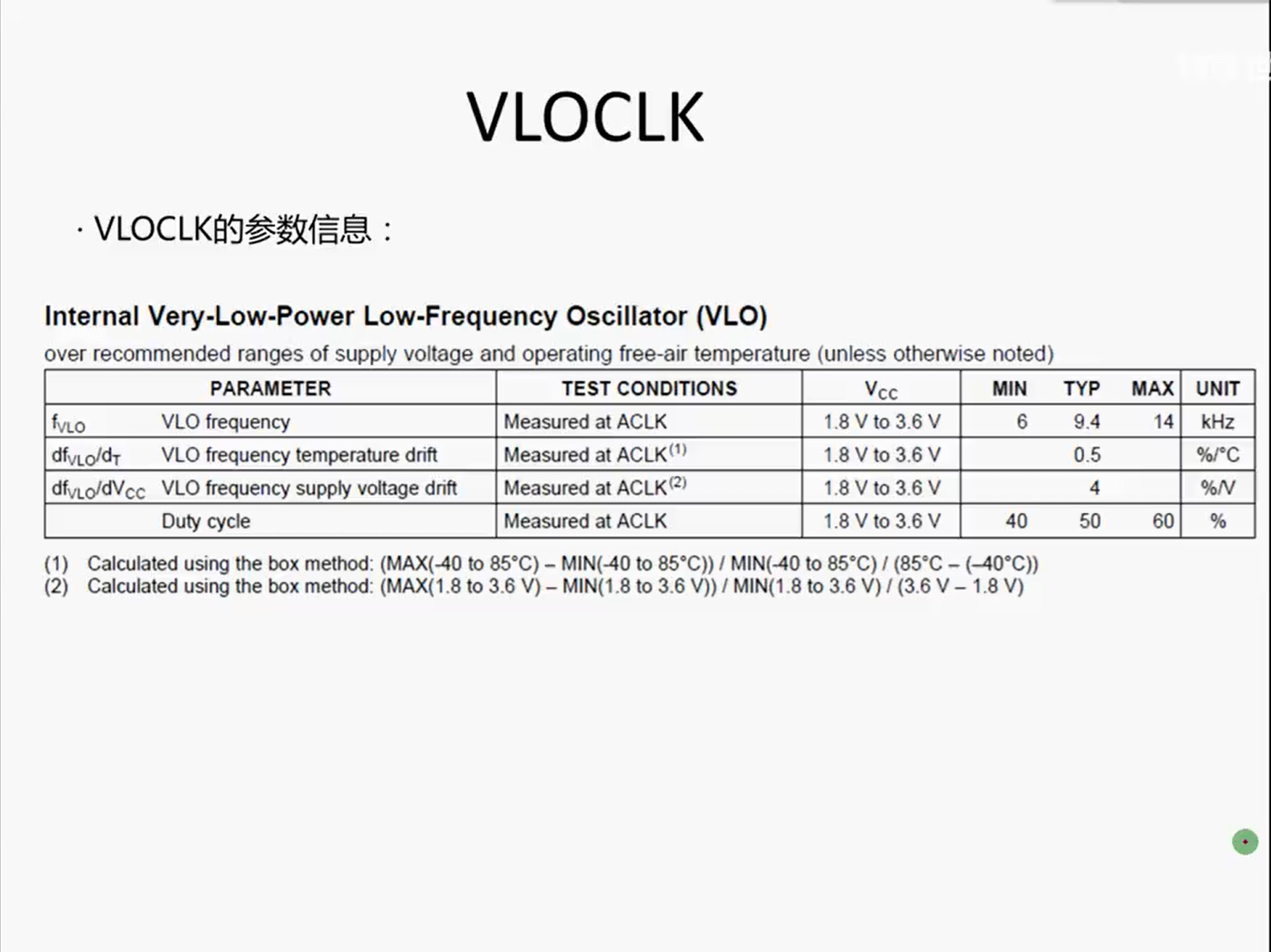

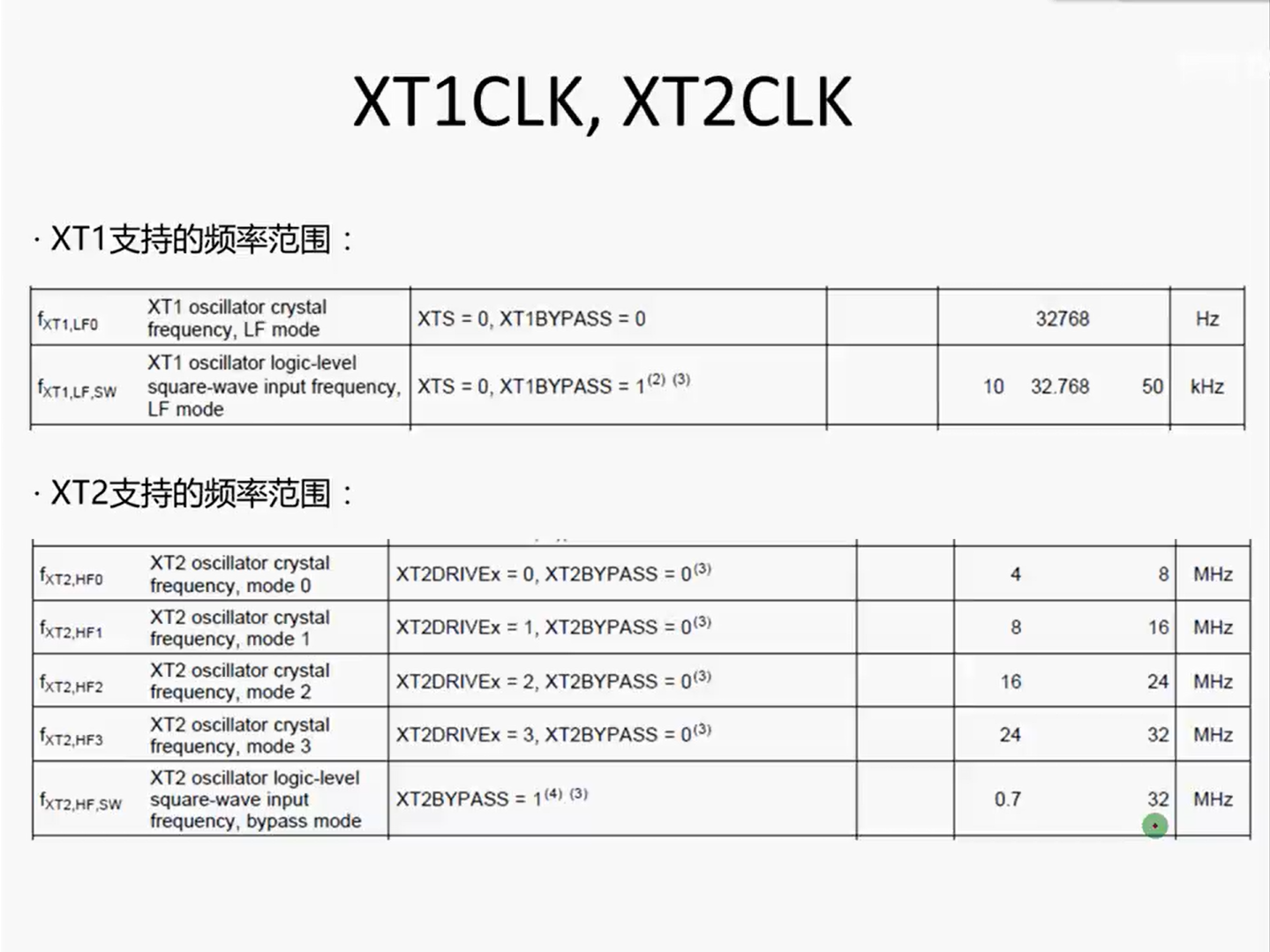

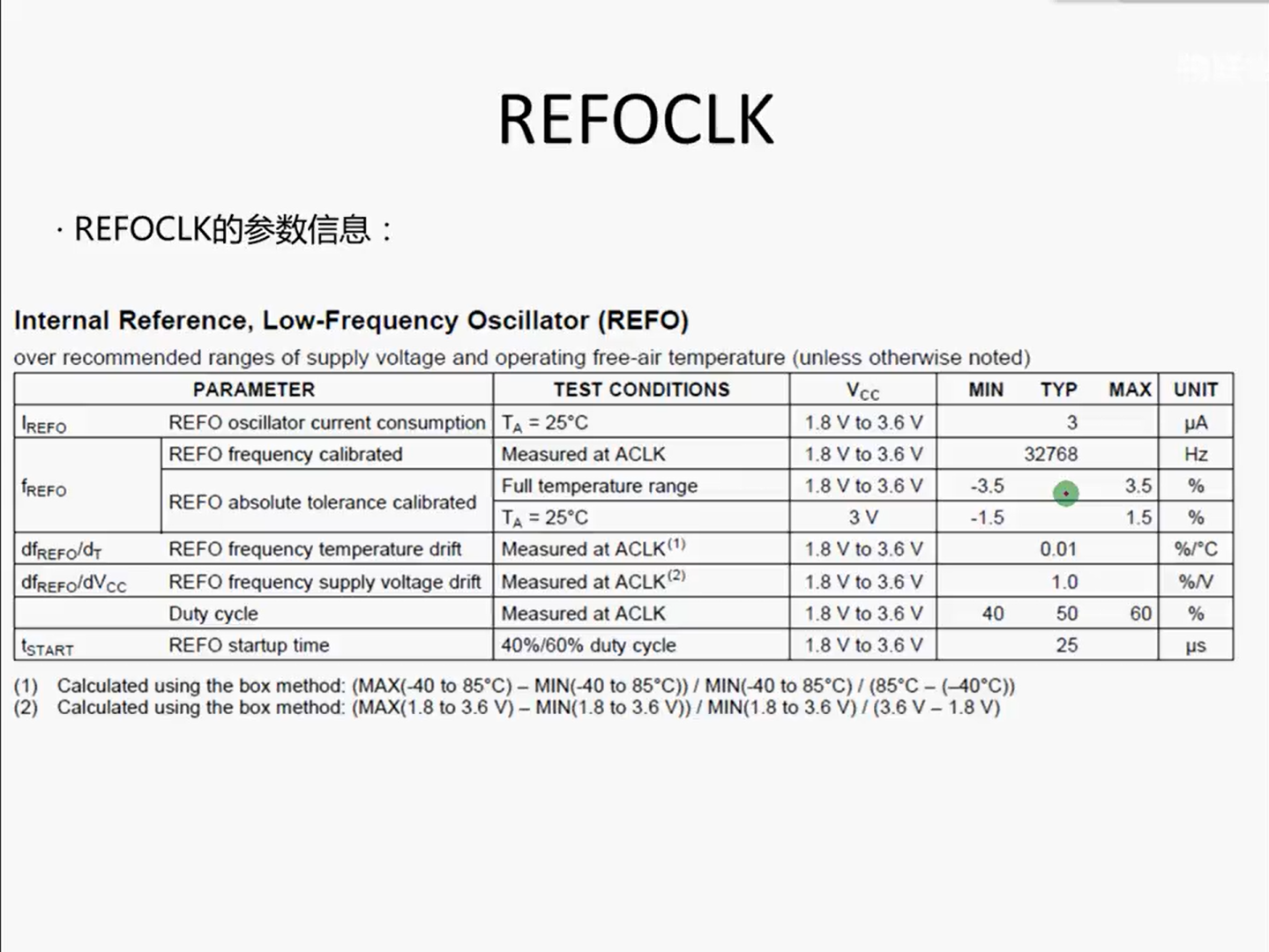

VLOCLK受温度变化影响较大；DCOCLK、DCOCLKDIV稳定度稍微高一点；REFOCLK稳定度更高，是经过内部修整之后的

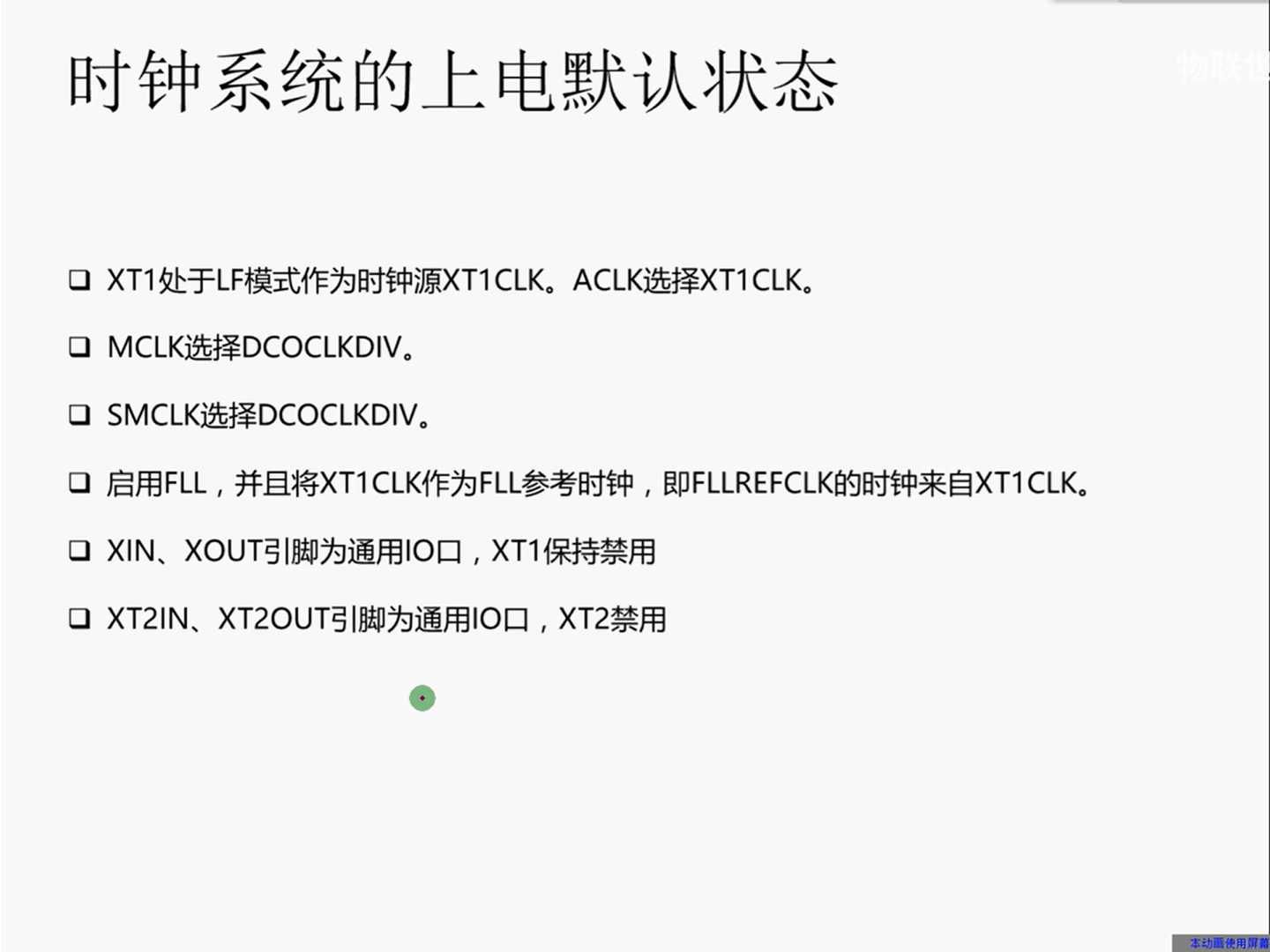

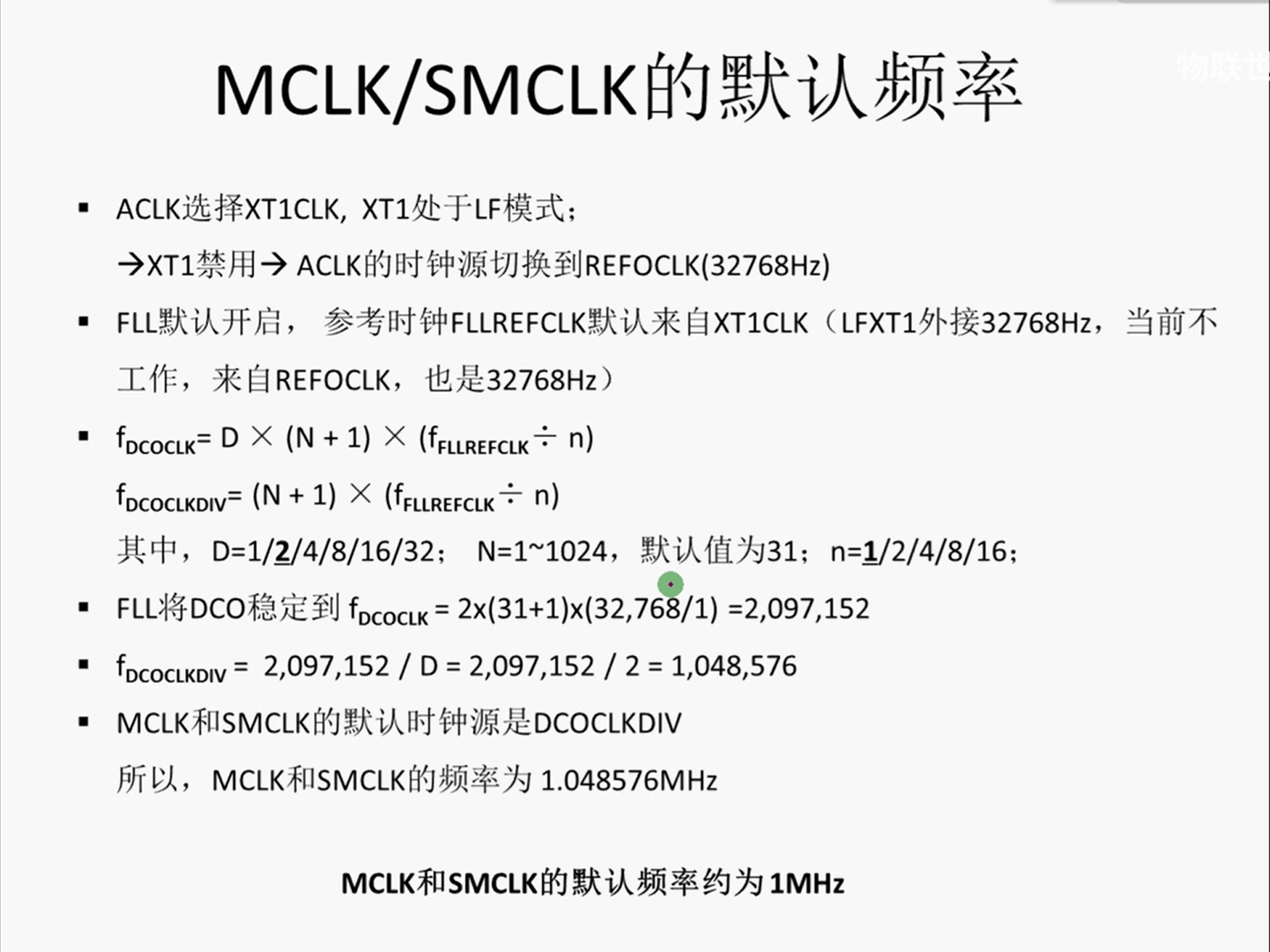

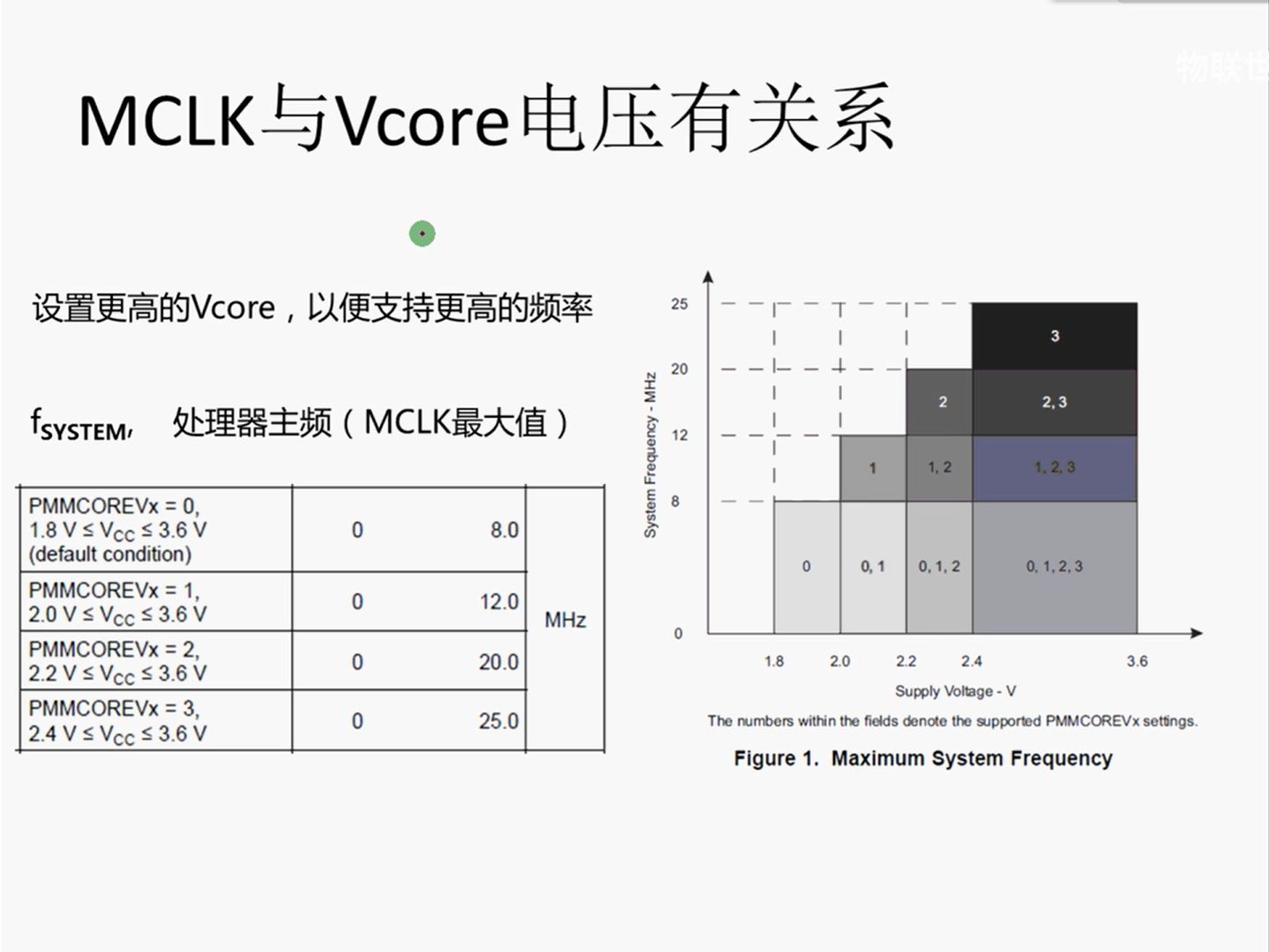

上电之后MCLK、SMCLK时钟信号默认来自DCOCLKDIV时钟源，这是DCOCLK经过2分频得到的，ACLK主要来自XT1CLK

MCLK时钟信号默认来自DCOCLKDIV时钟源，这题的表述可能不是很准确

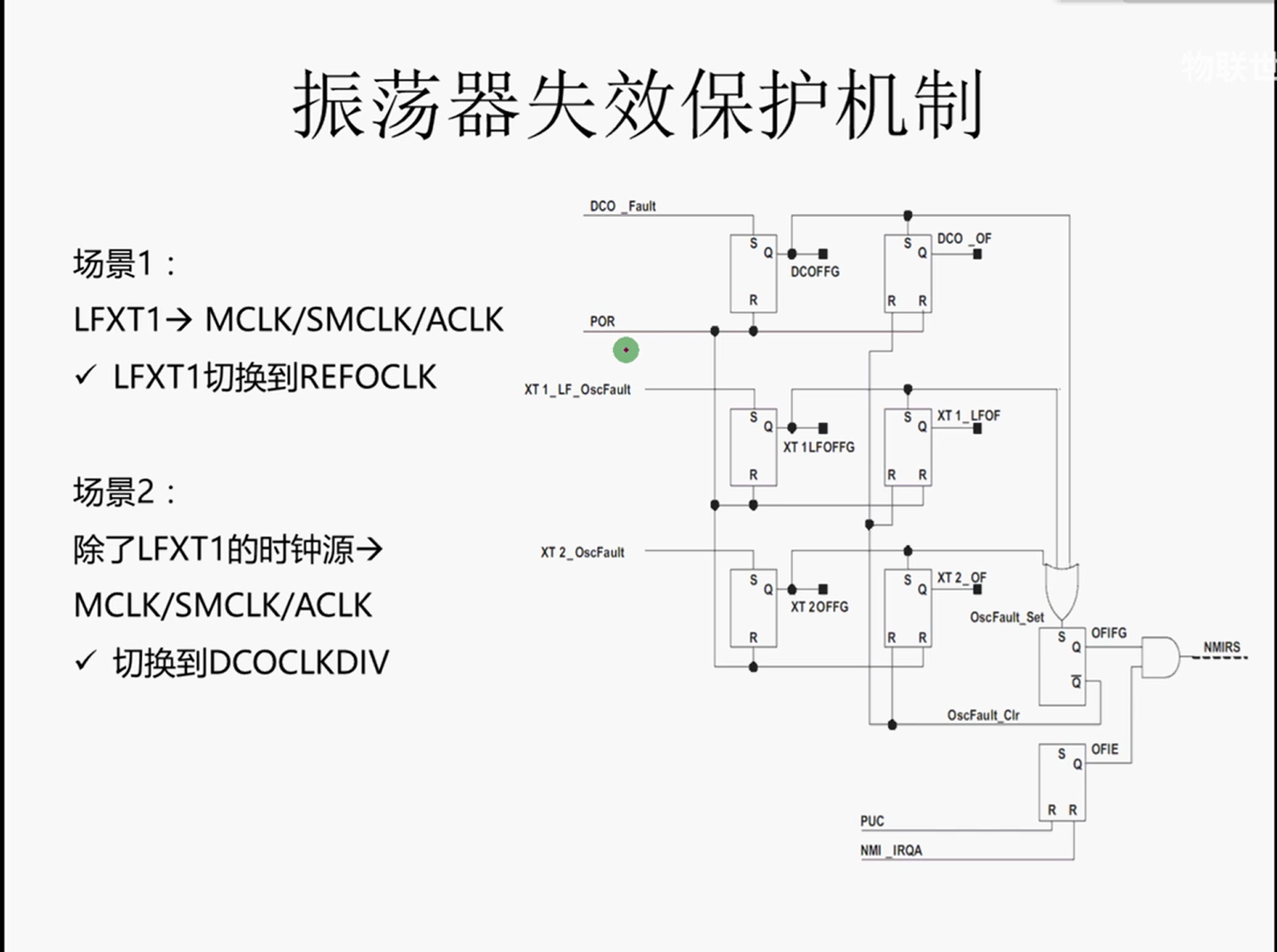

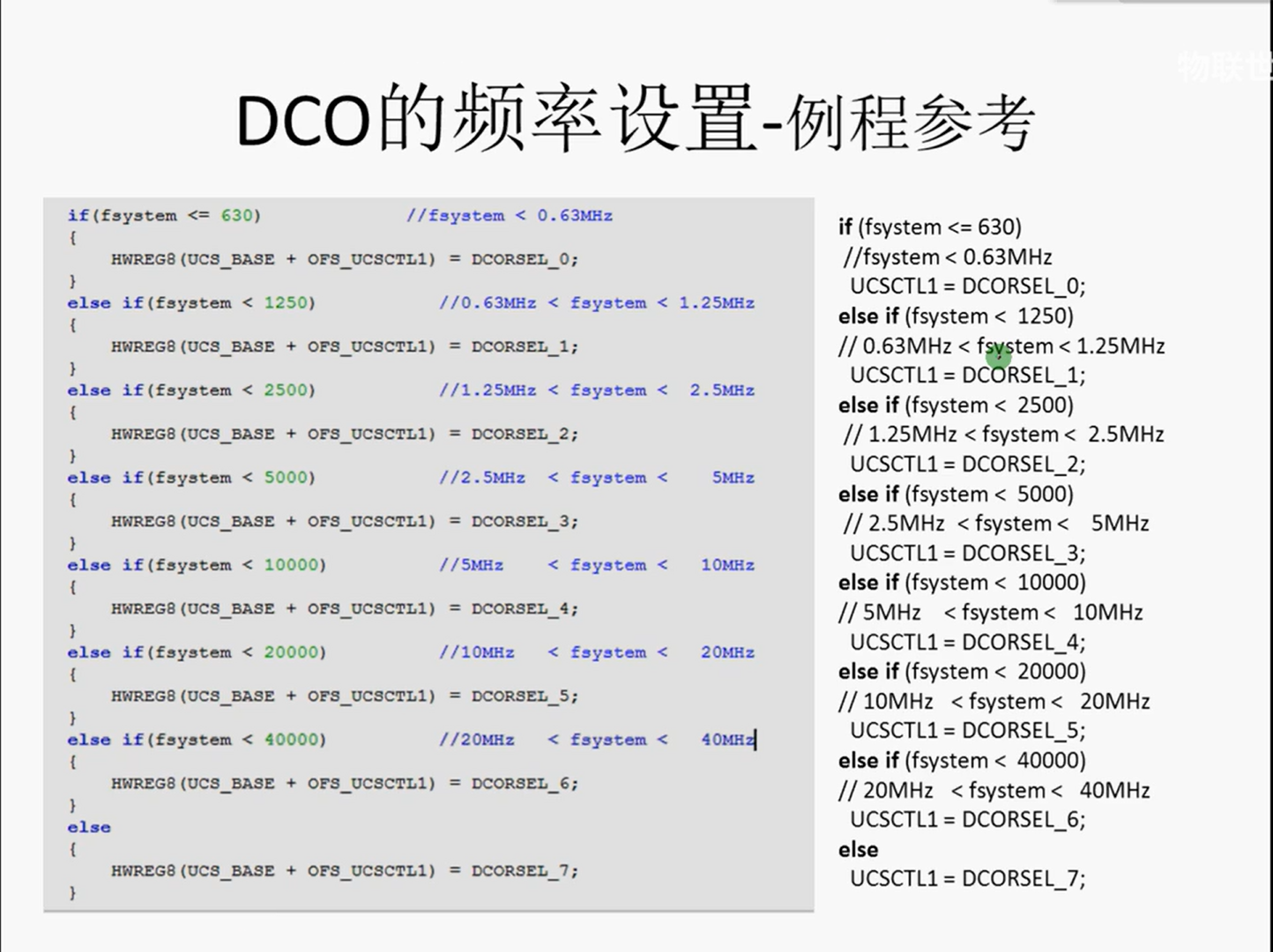

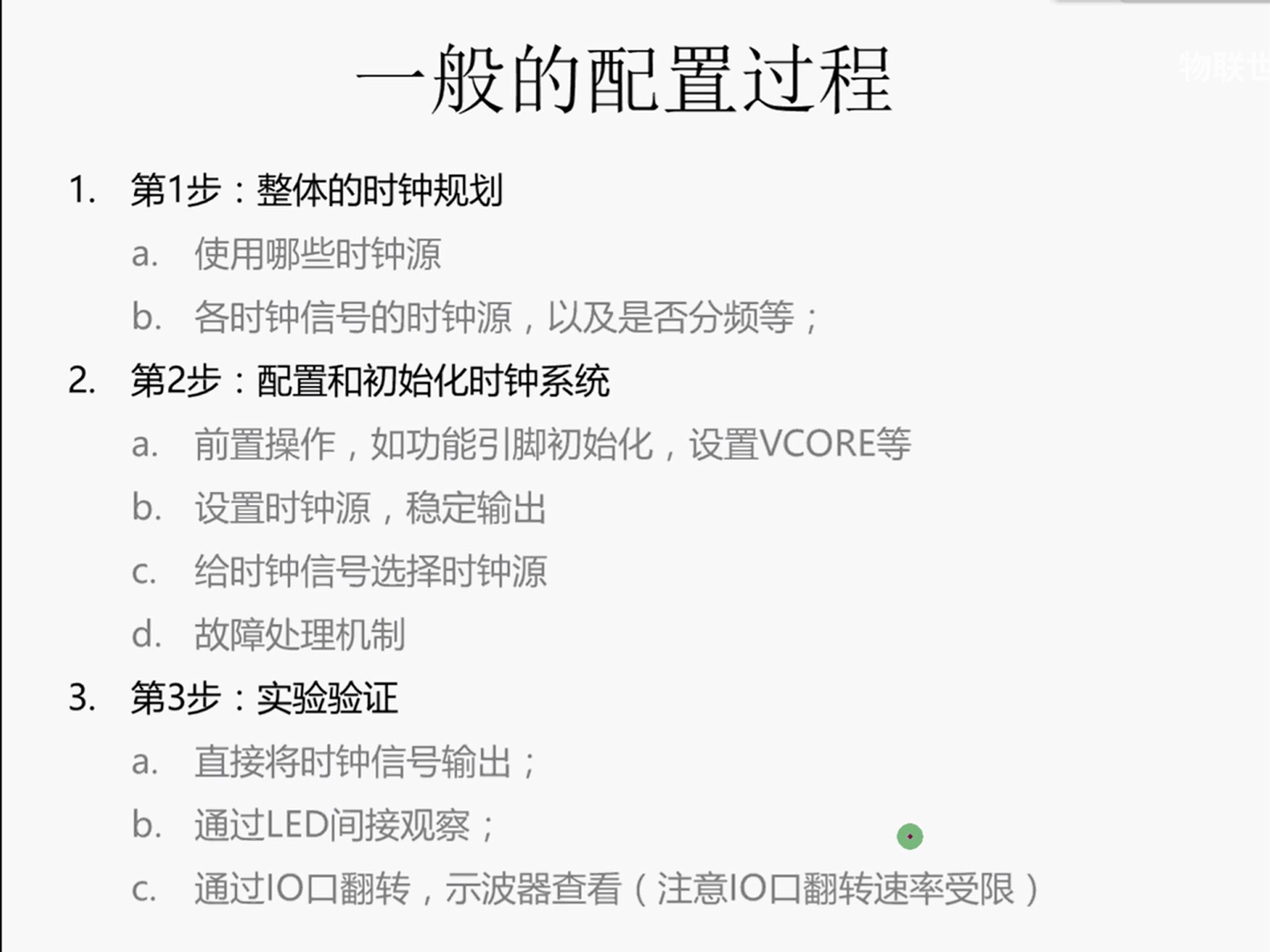

时钟源如果来自LFXT1低频晶振，当低频晶振发生故障，不工作，系统会自动切换到REFOCLK（32768），场景2也同理，这是系统的防护机制

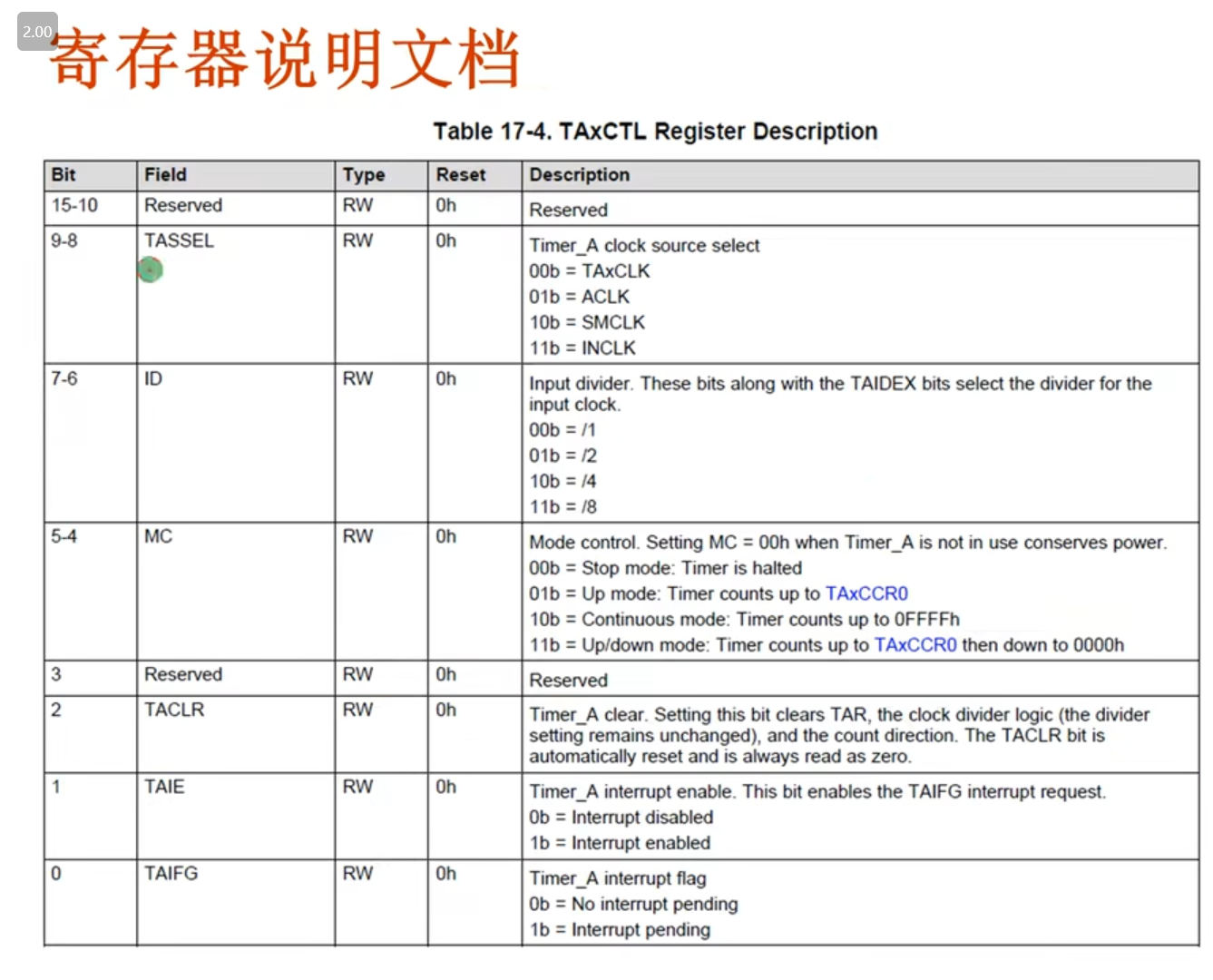

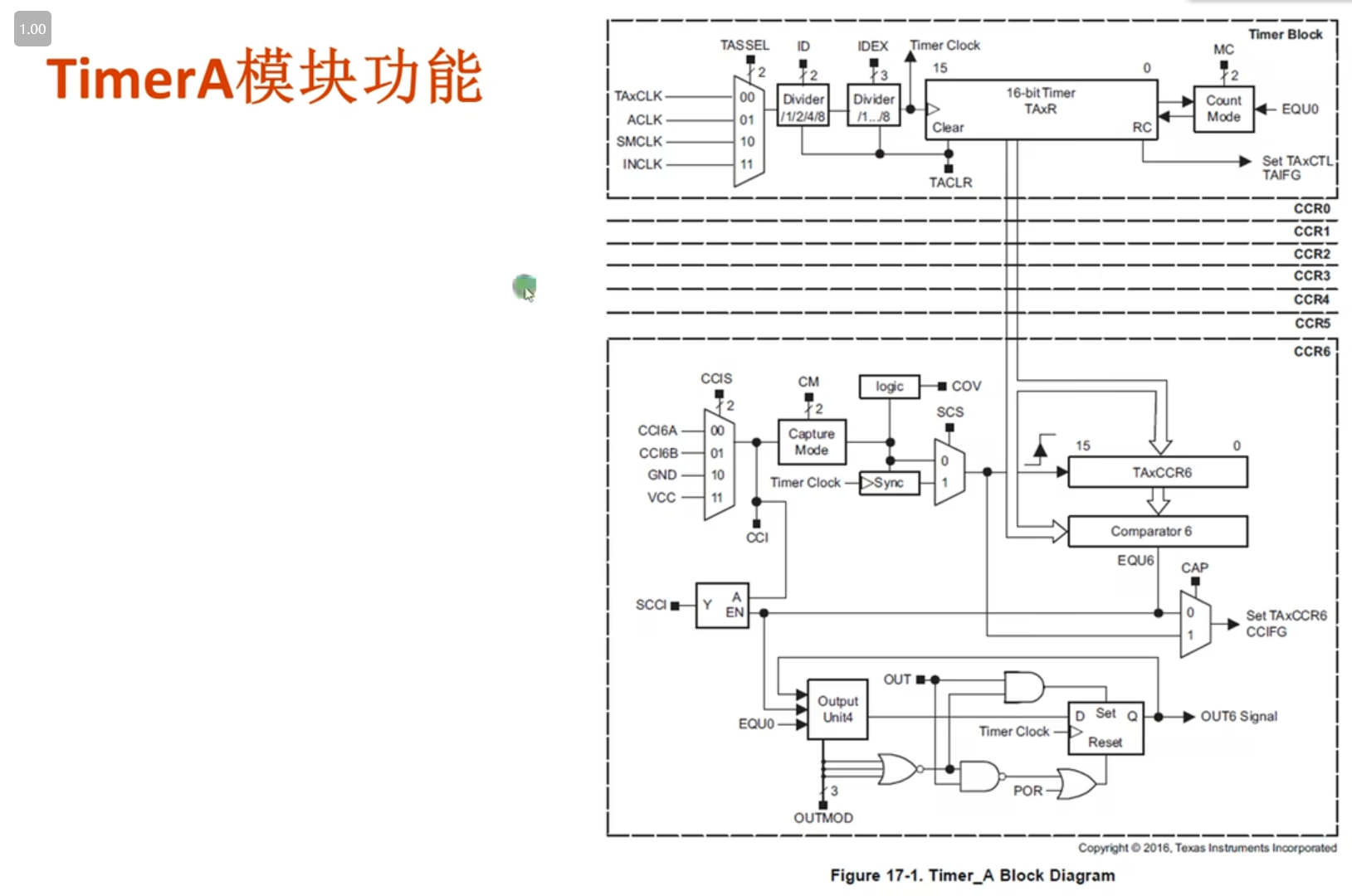

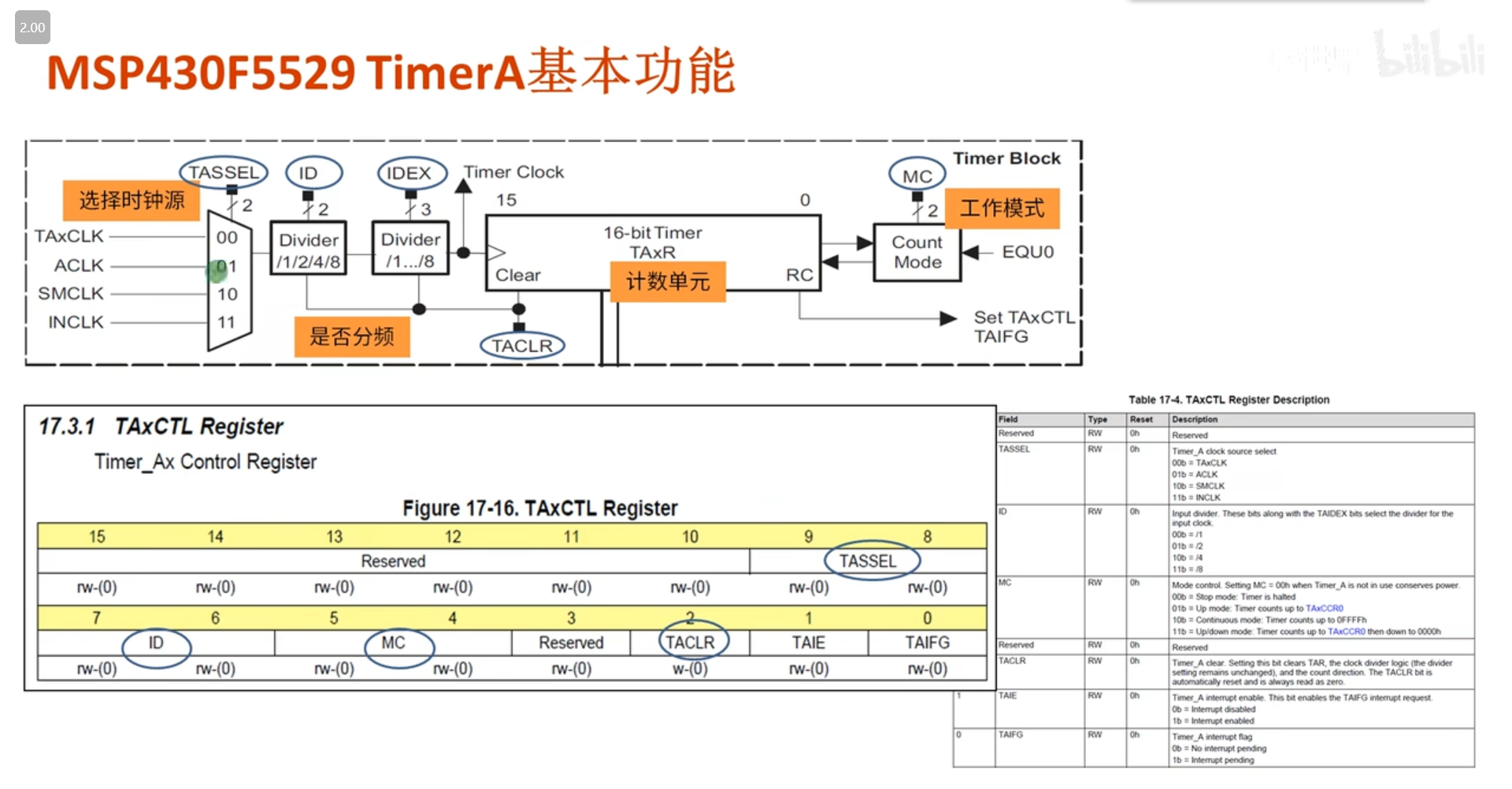

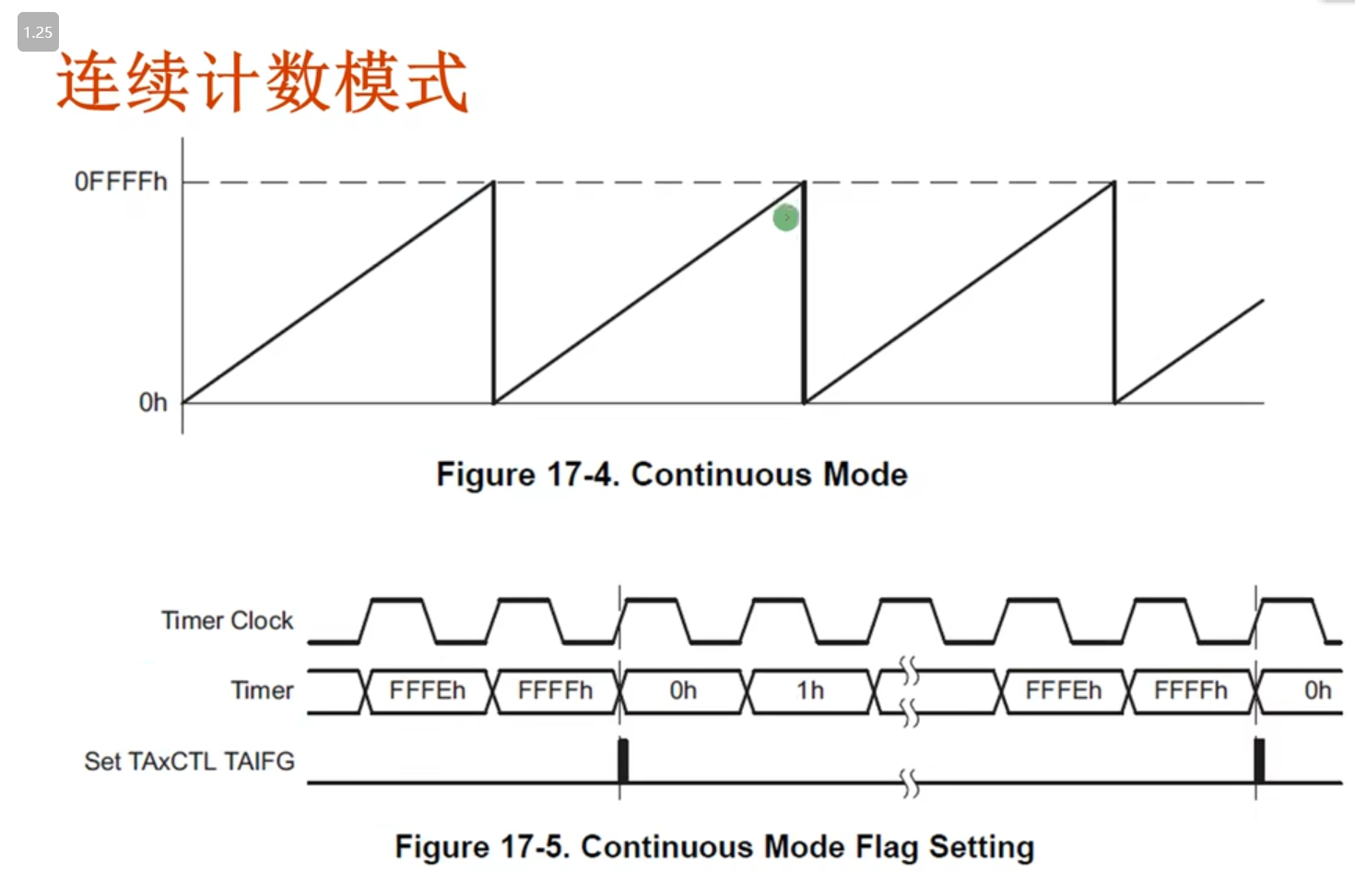

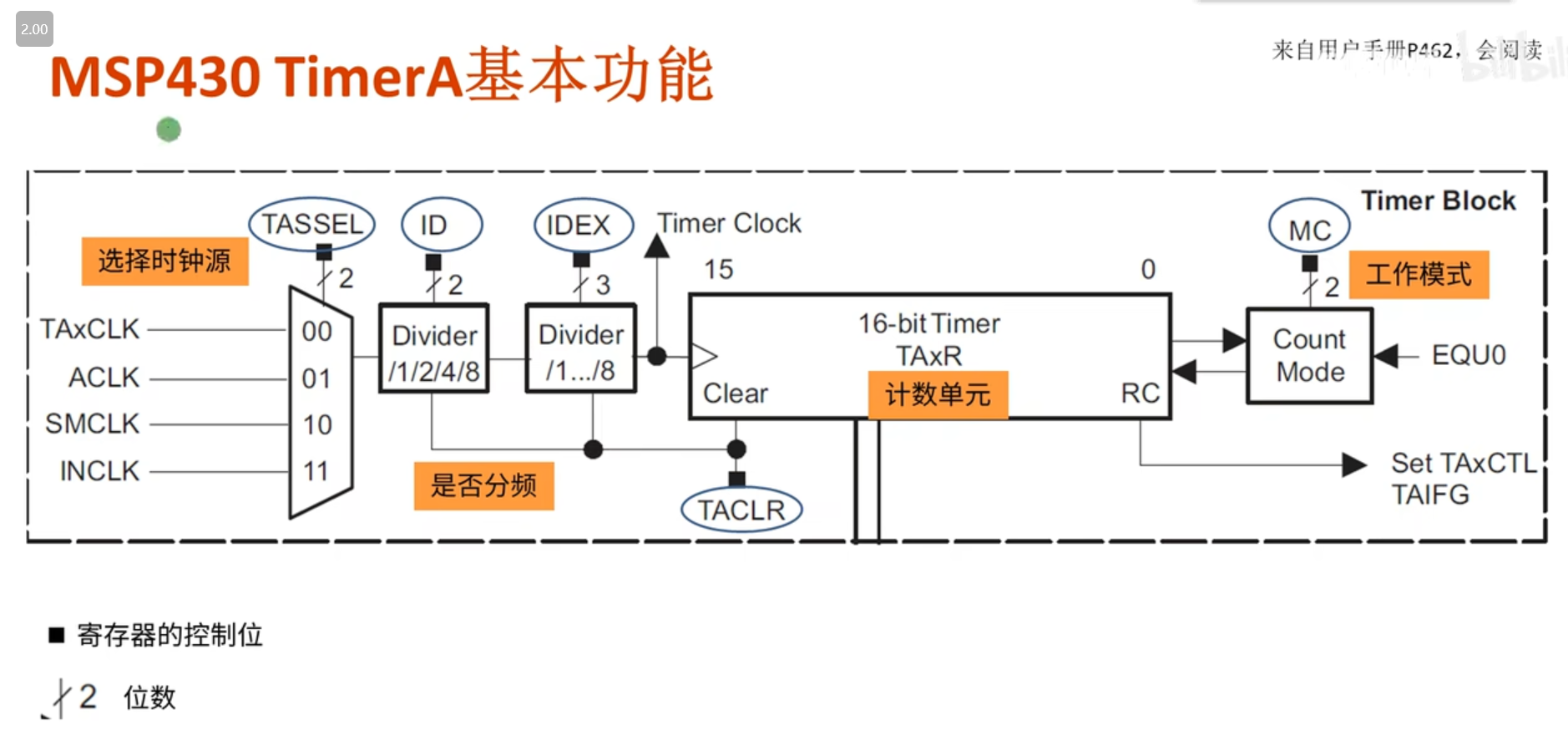

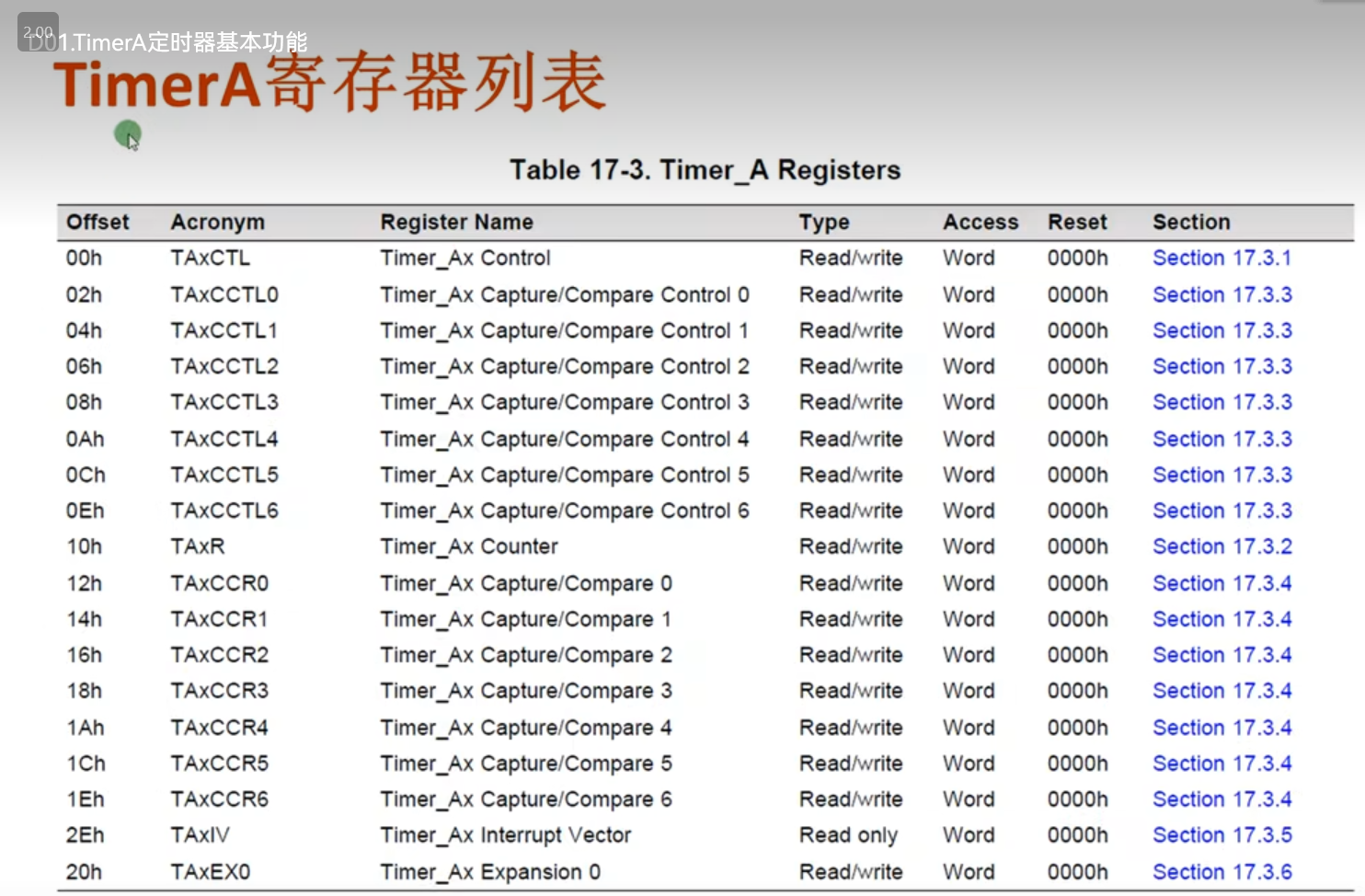

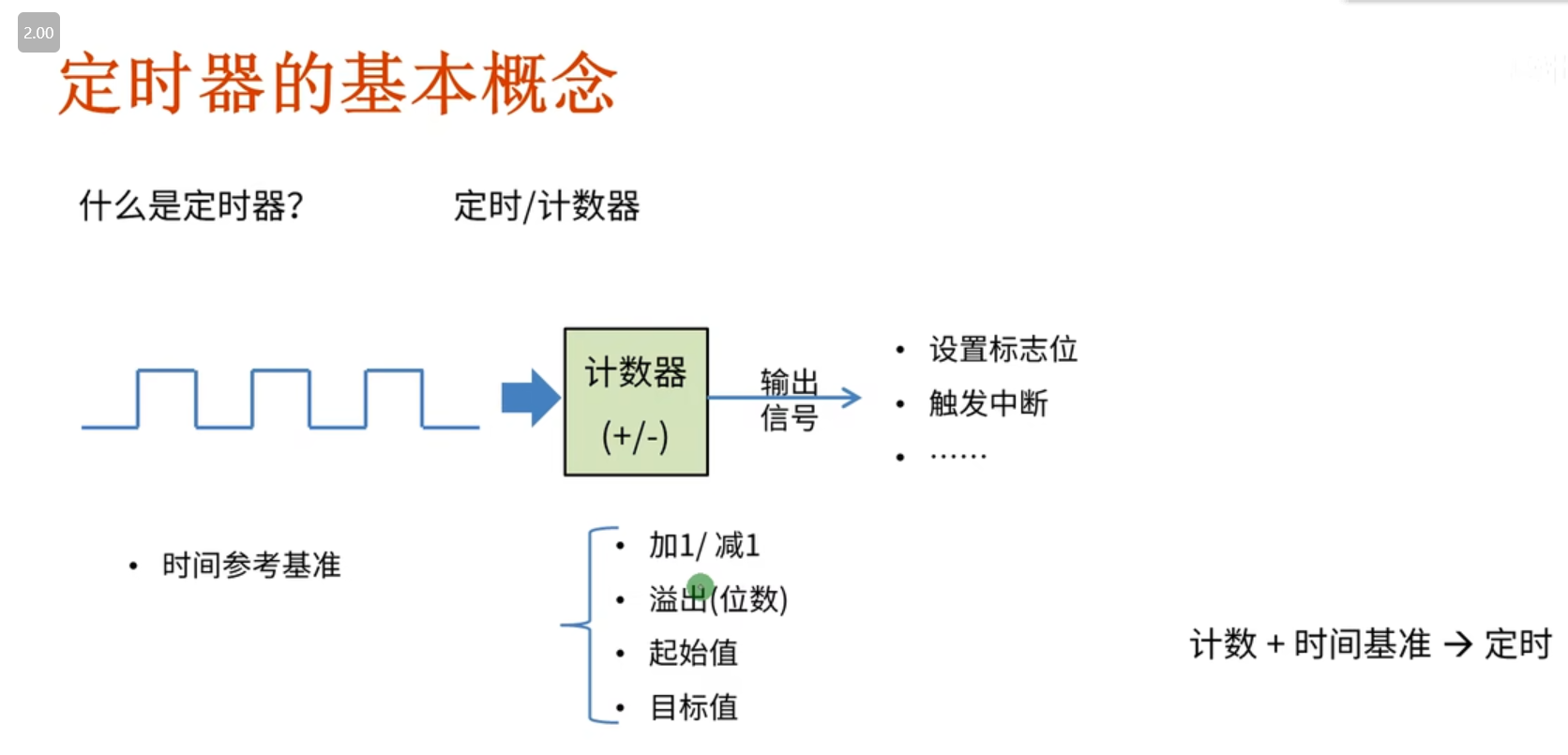

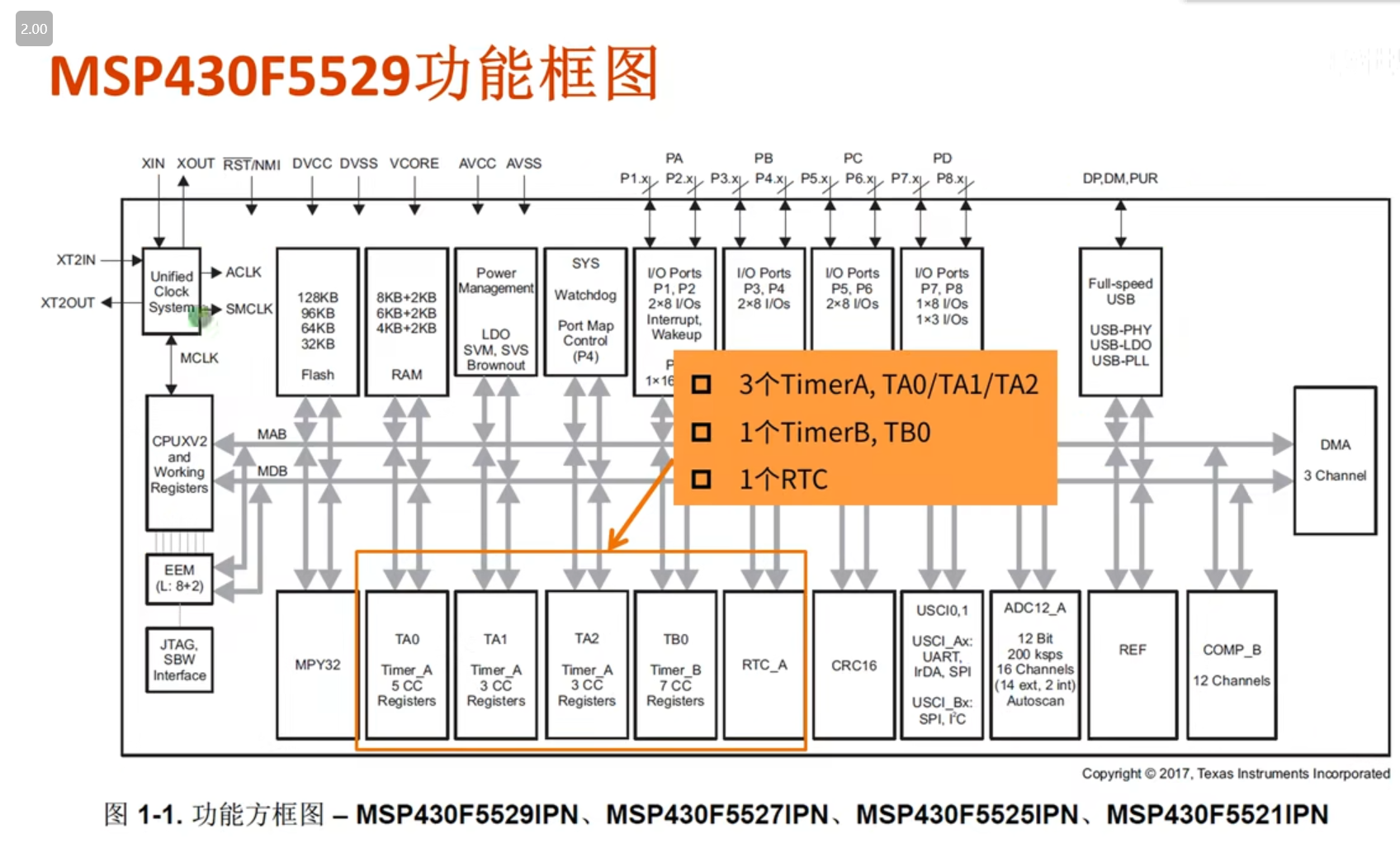

TimerA定时器基本功能

LED1通过定时器控制不断闪烁

/** TimerA.C**  Created on: 2023年3月11日*      Author: ASUS*/#include int main(void)

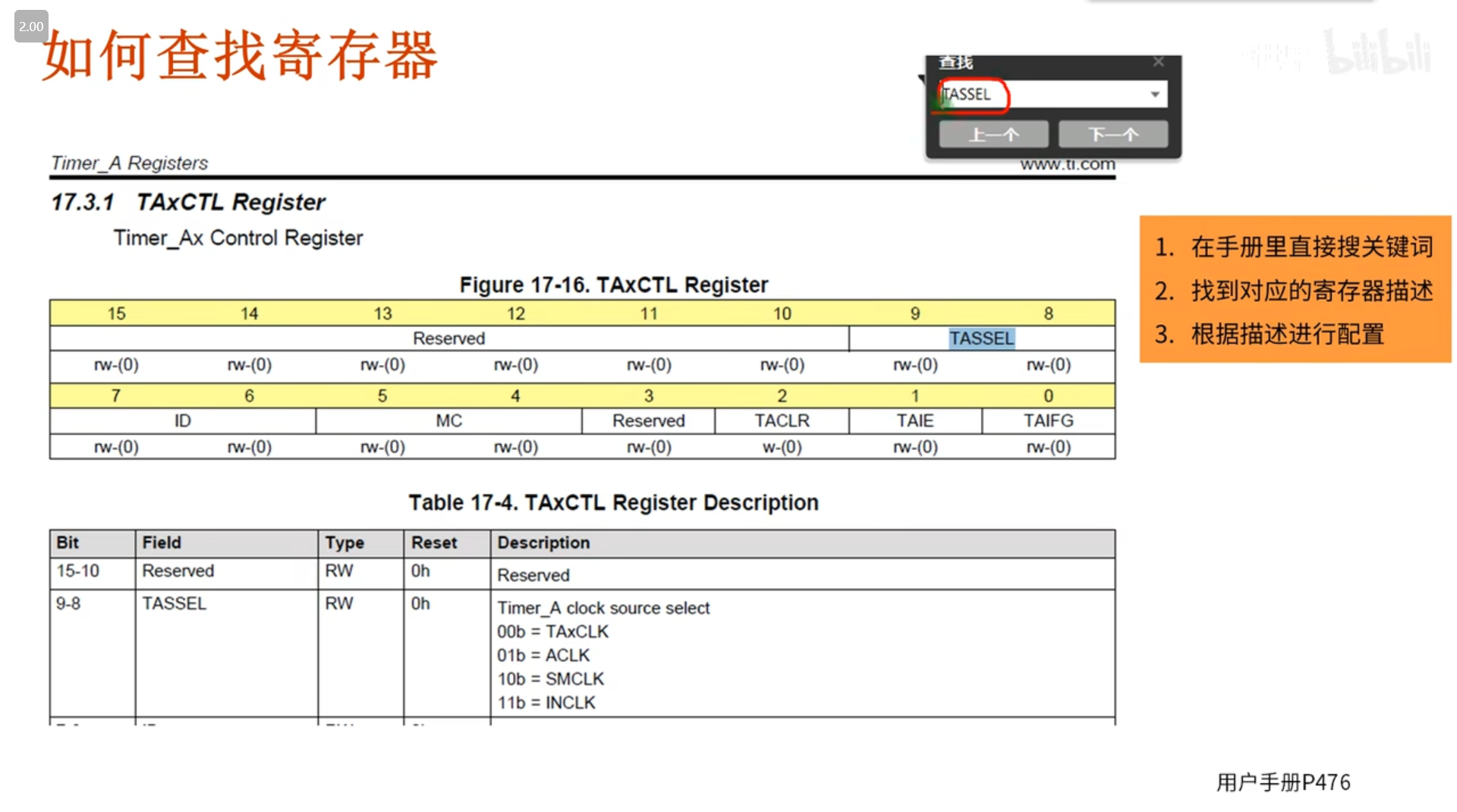

{//关闭看门狗WDTCTL = WDTPW + WDTHOLD;//引脚设置为输出P1DIR |= 0x01;//使能CCR0中断TA0CCTL0 = CCIE;//设置计数值TA0CCR0 = 50000;//选择时钟源，选择工作模式TA0CTL = TASSEL_2 + MC_1 + TACLR;//进入LPM0，开启全局中断__bis_SR_register(LPM0_bits + GIE);__no_operation();}//Timer0 A0中断服务函数
#pragma vector = TIMER0_A0_VECTOR
__interrupt void TIMER0_A0_ISR(void)
{//引脚P1.0的输出取反P1OUT ^= 0x01;
}

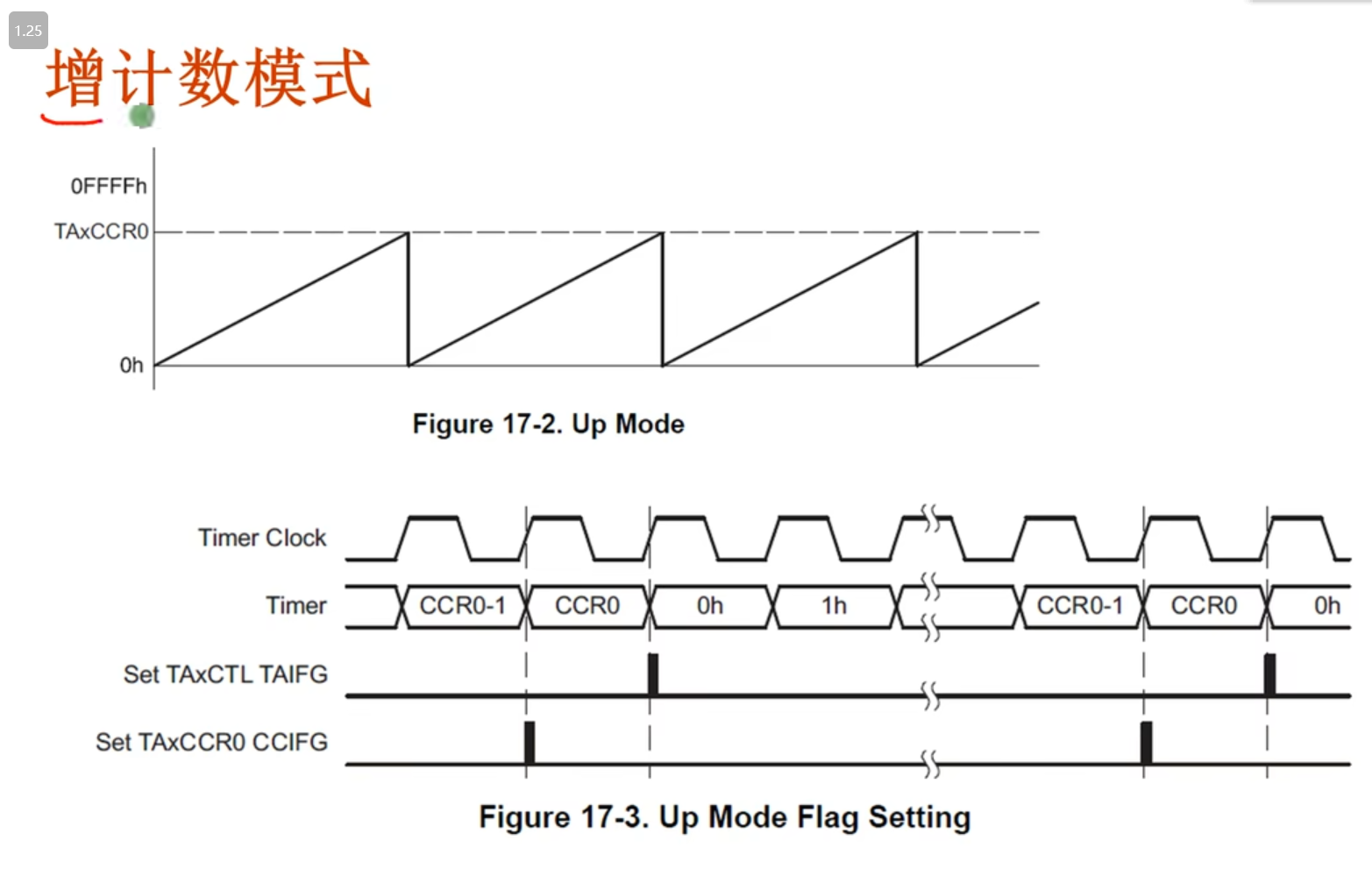

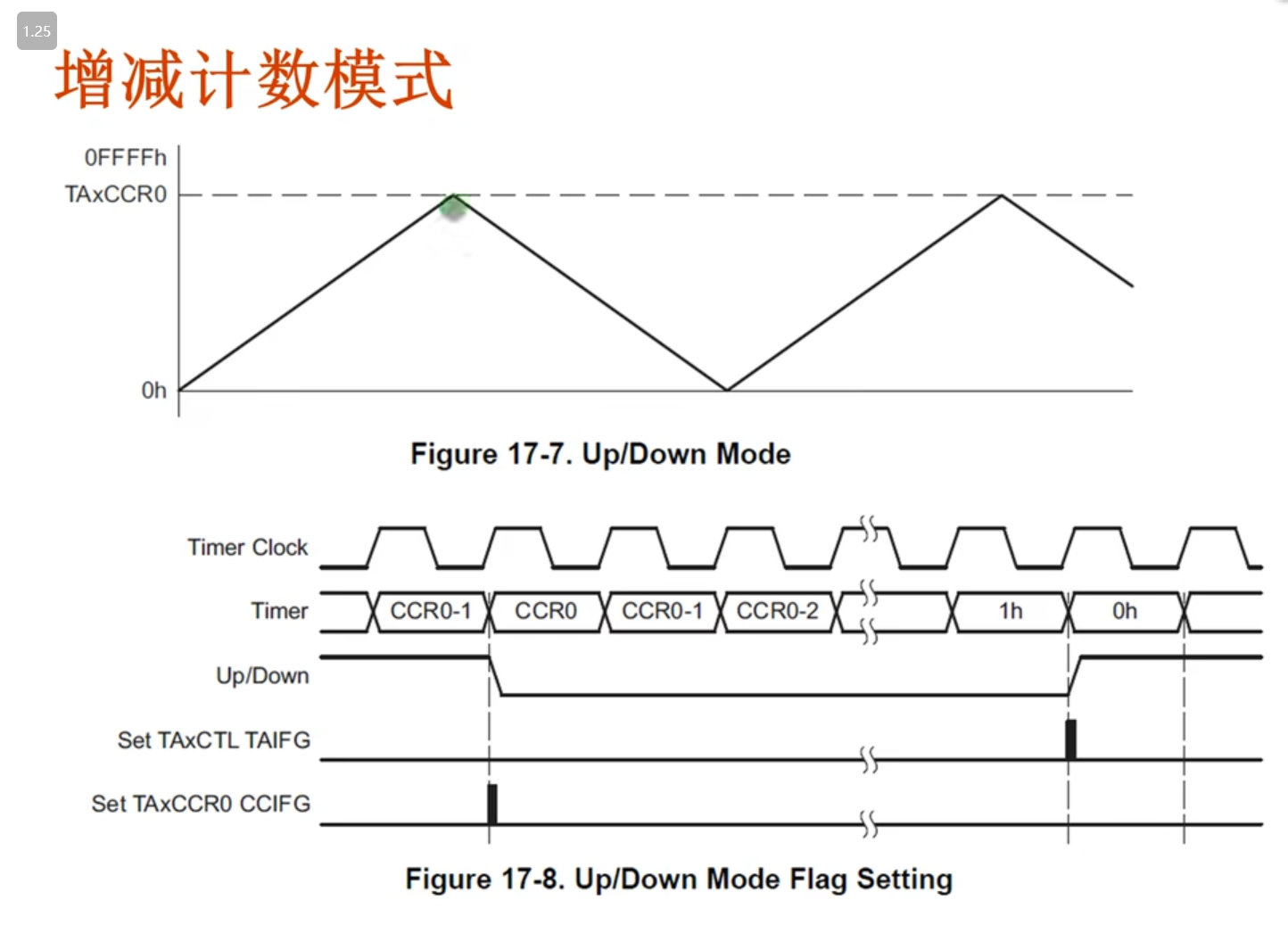

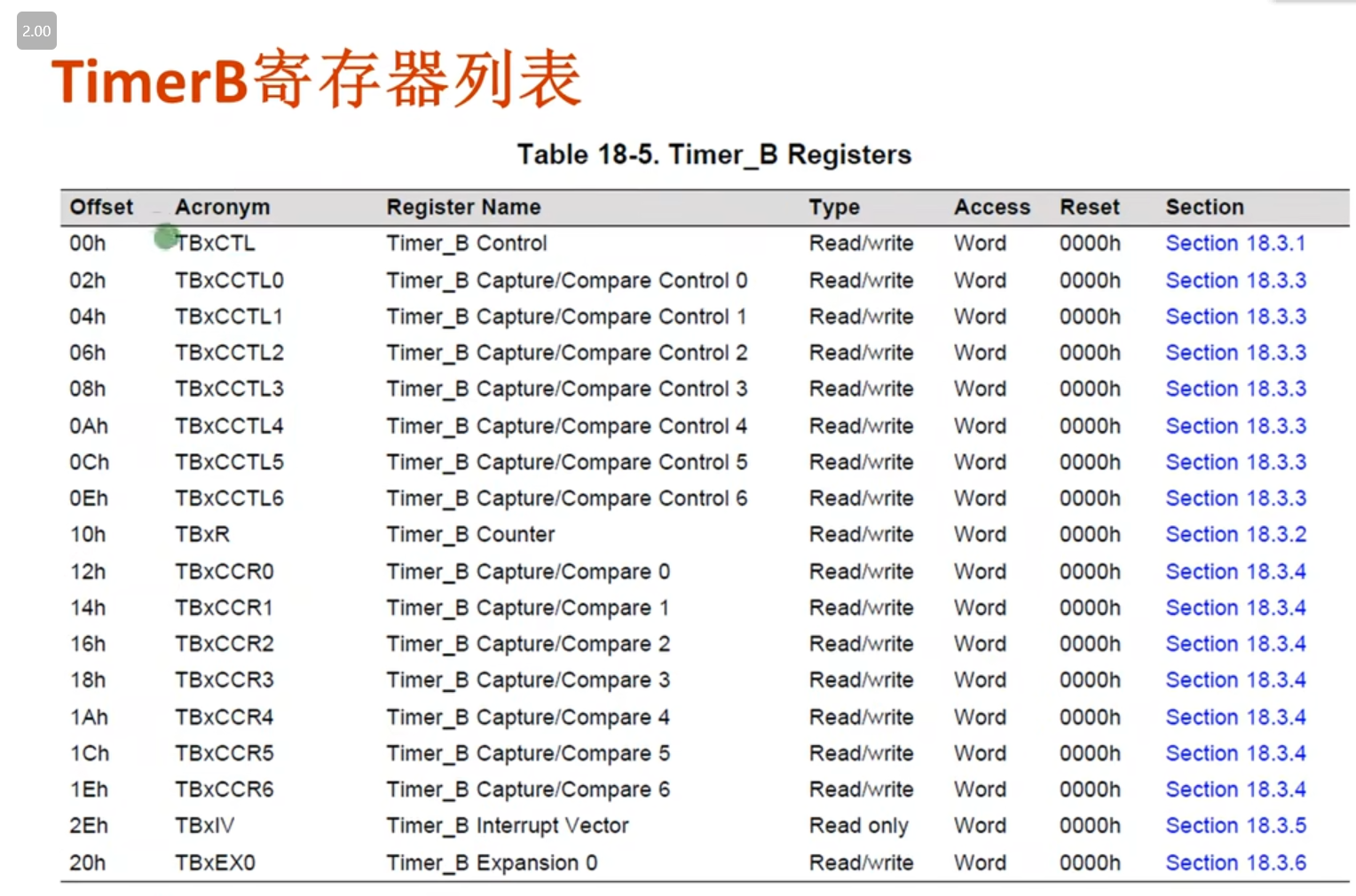

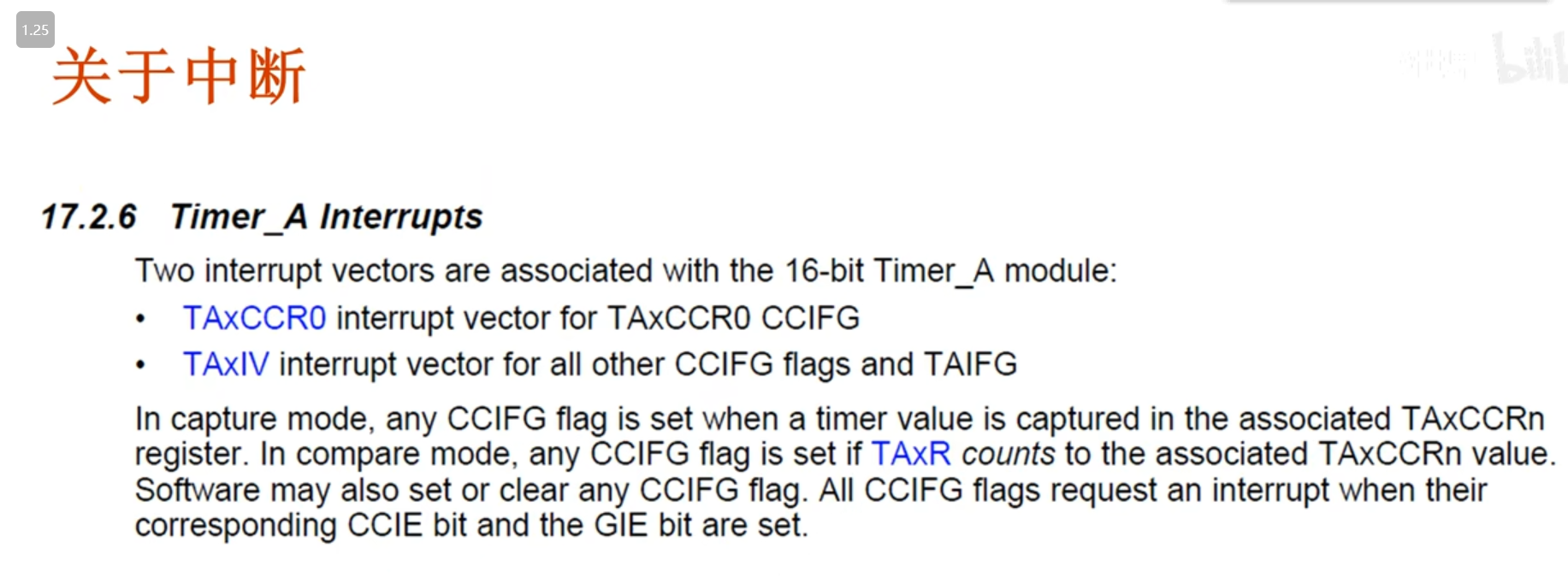

TimerA工作模式和中断

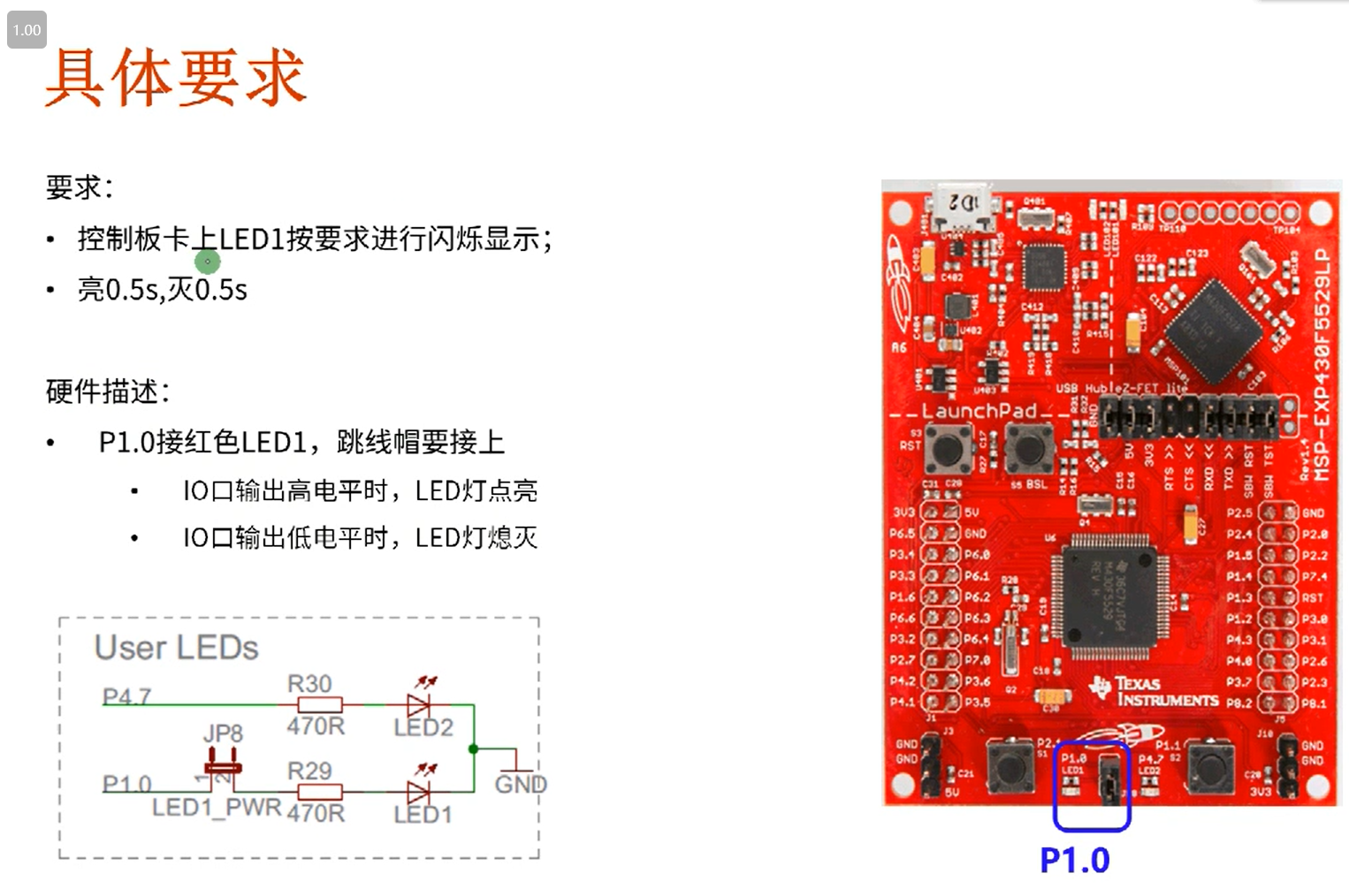

定时器控制红色LED闪烁

具体要求

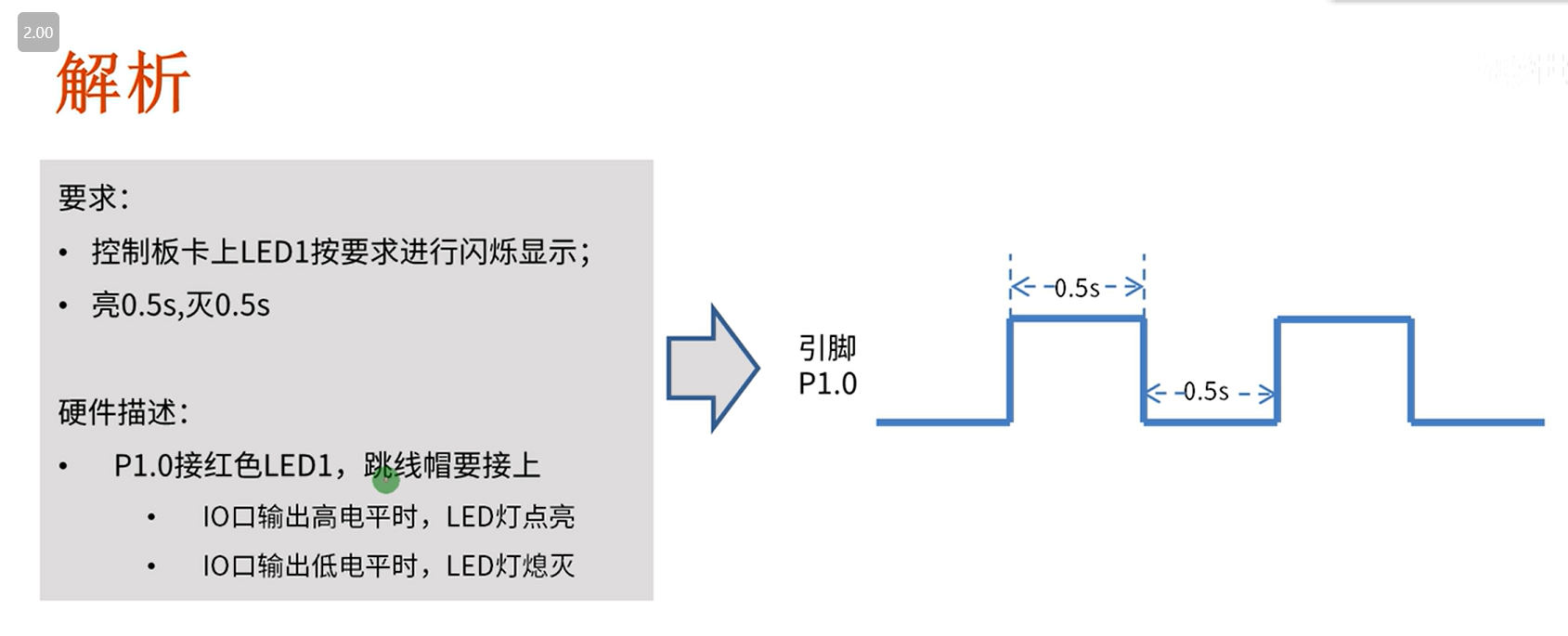

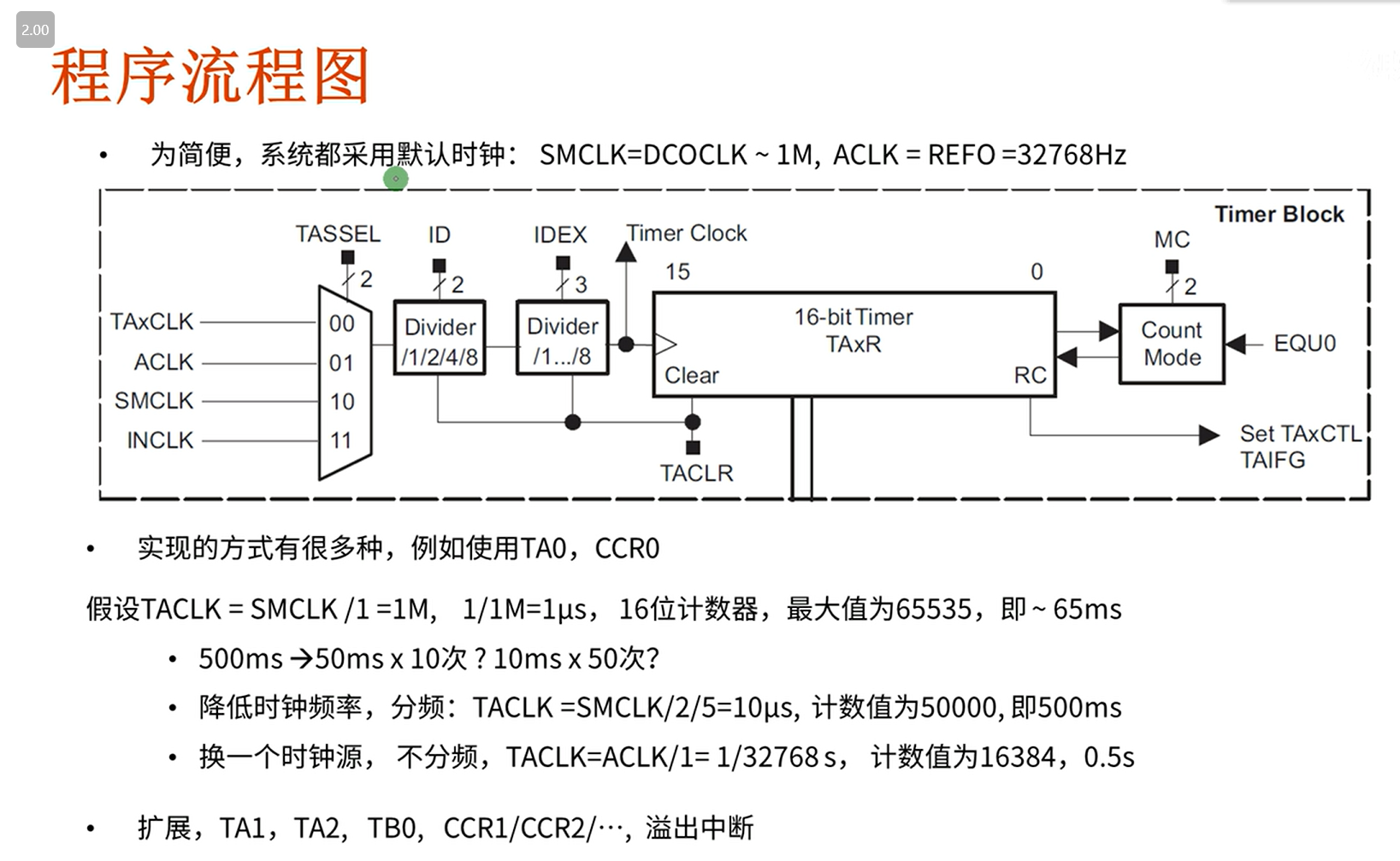

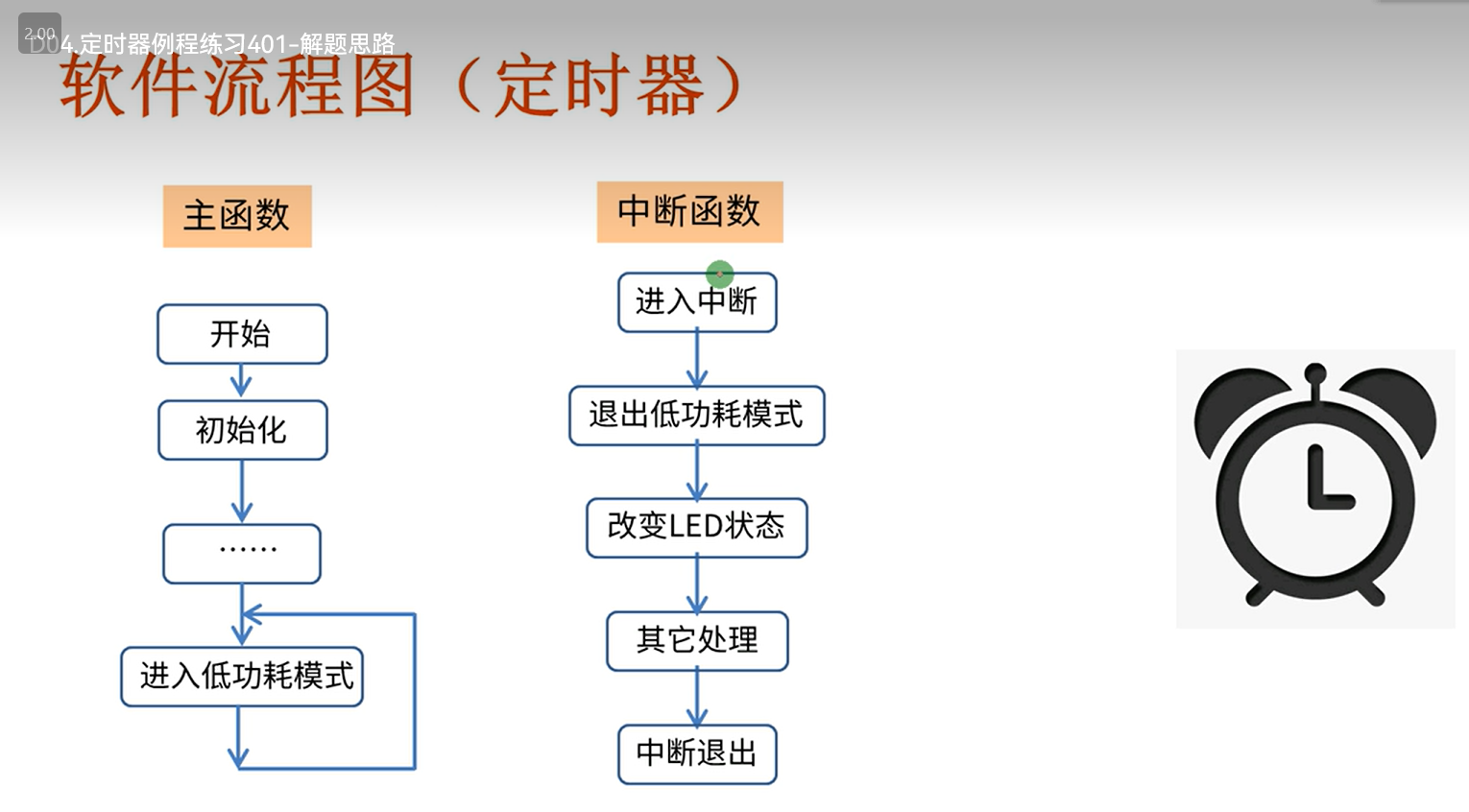

解题思路

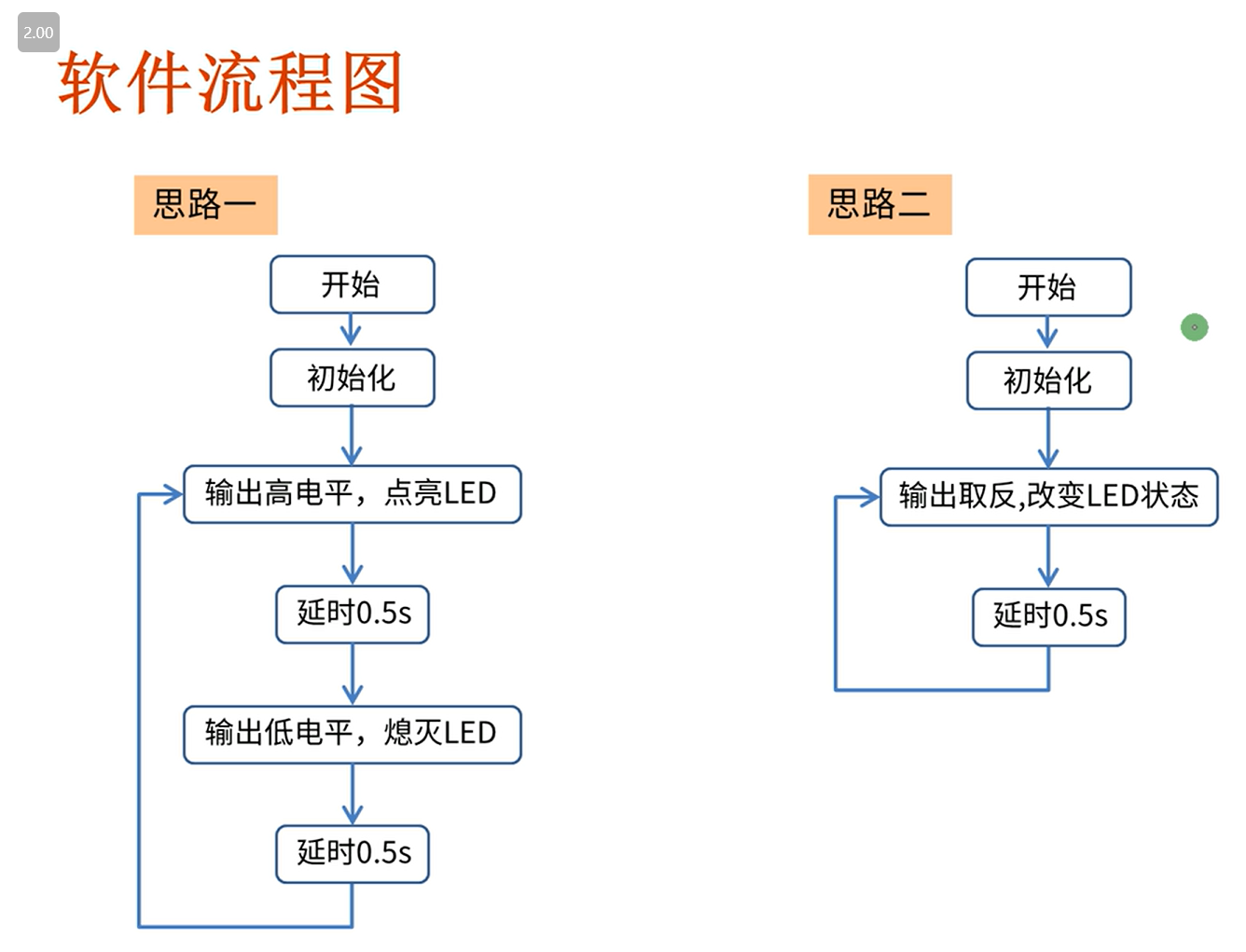

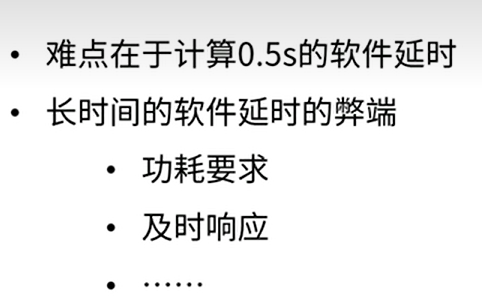

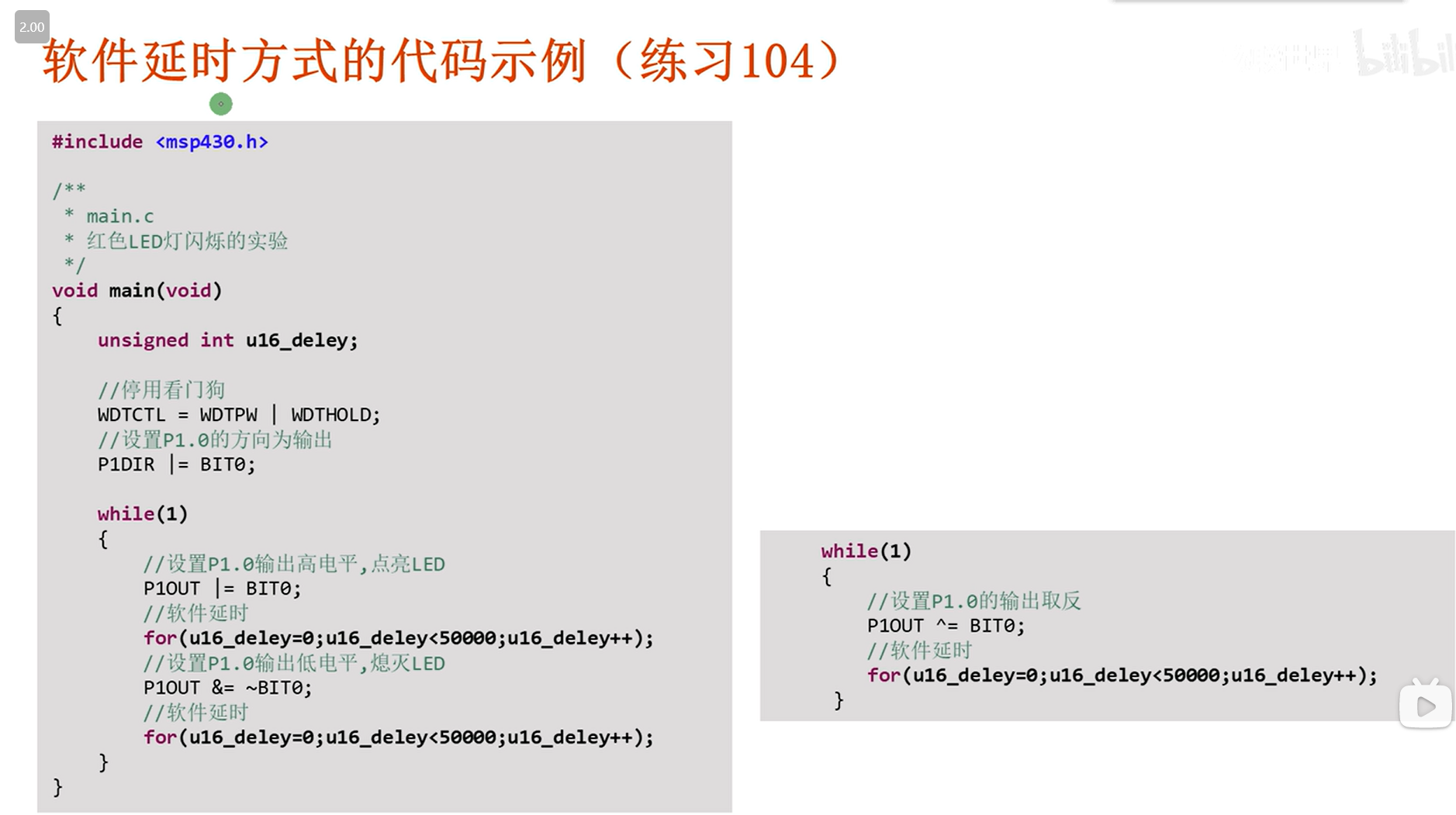

请思考，用软件延时的方式，有利弊？

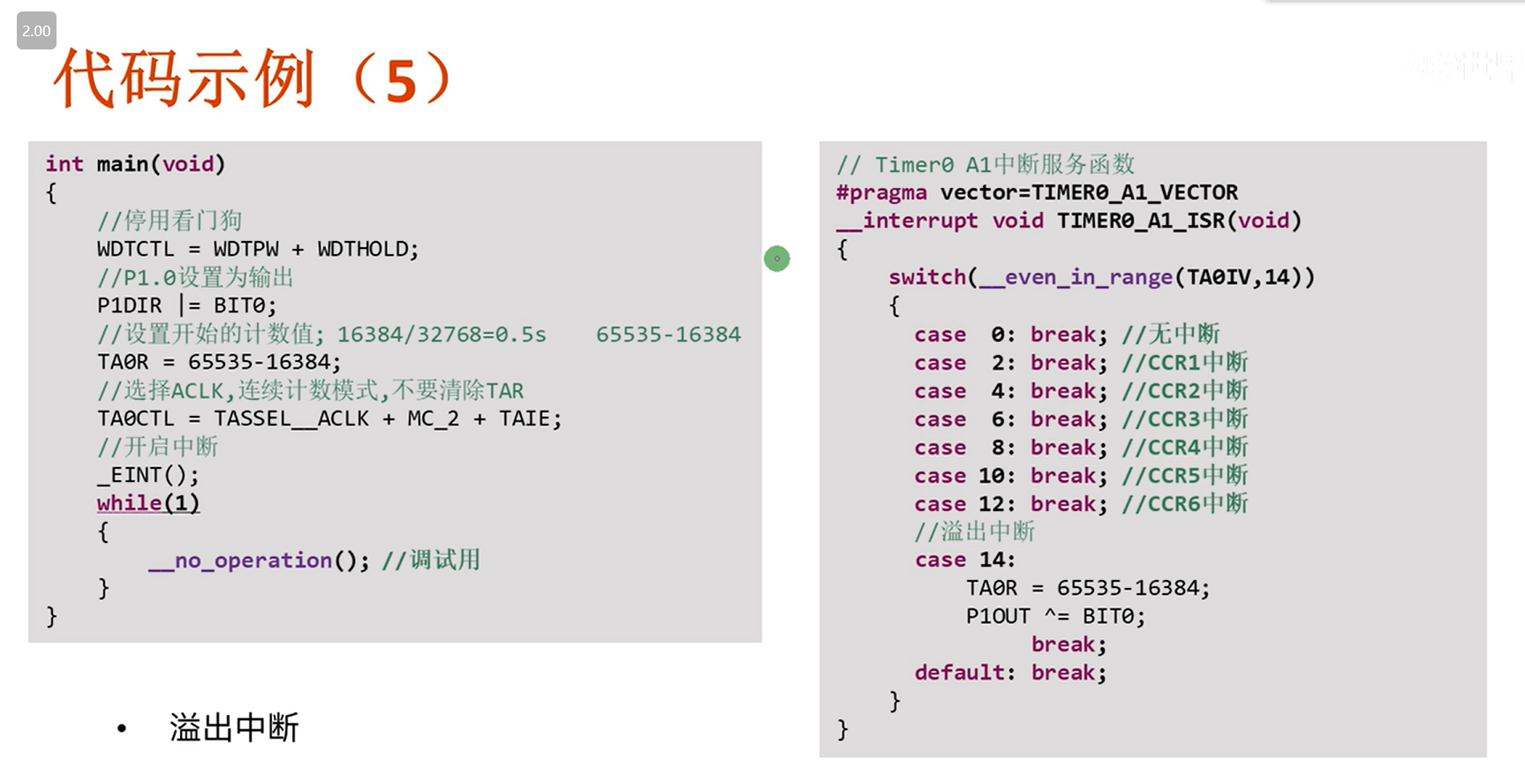

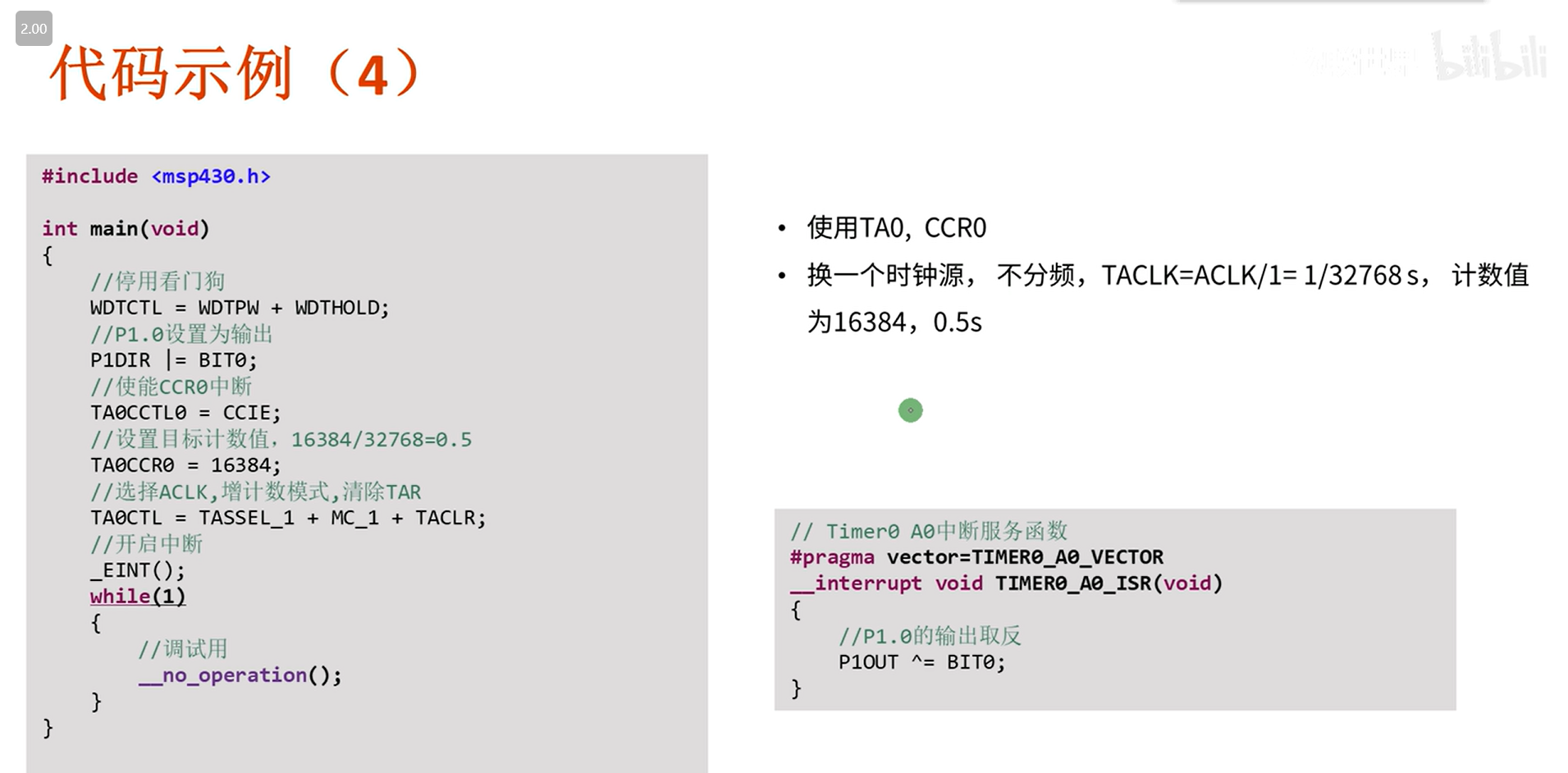

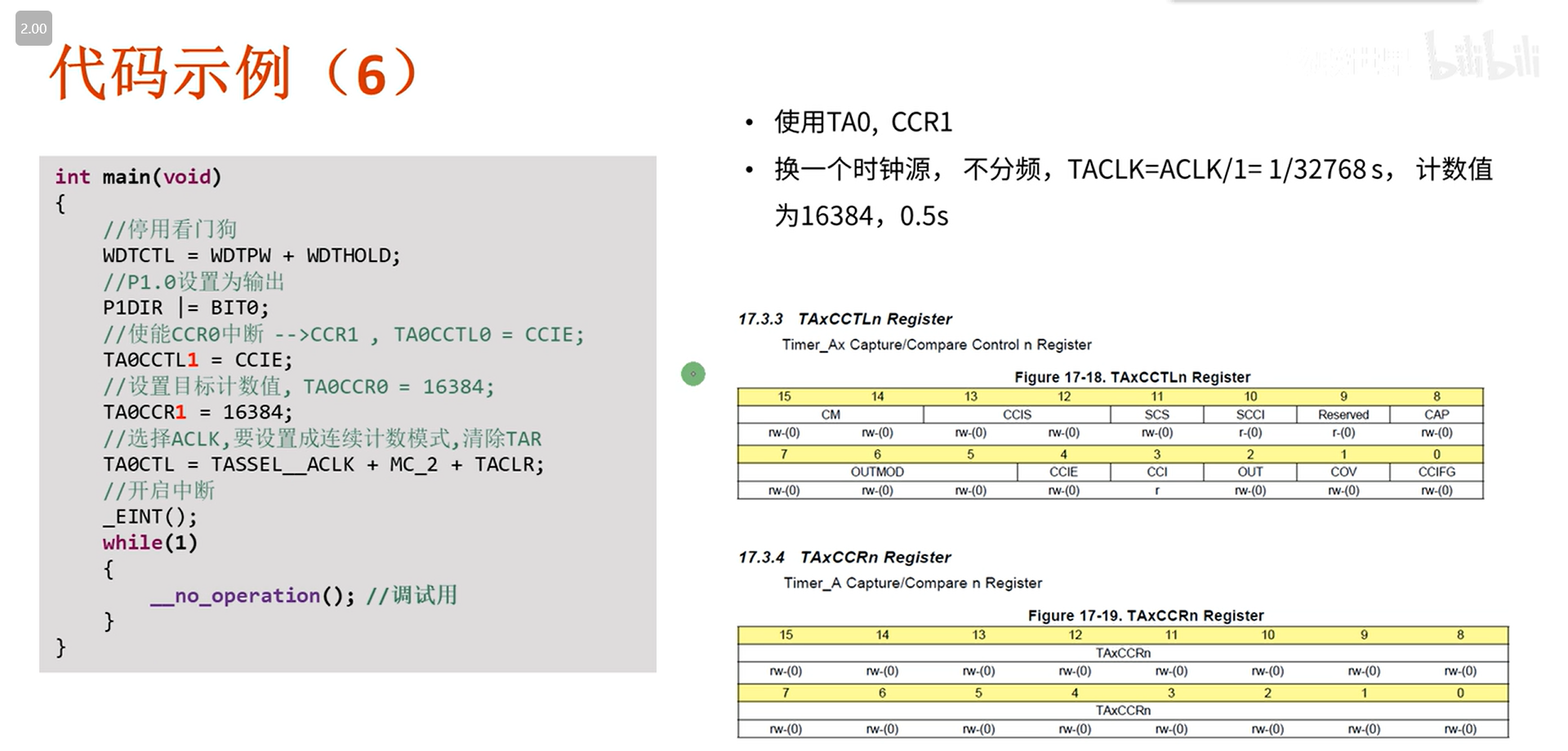

代码示例

#include
/** TimerA_LED.C* 代码示例1：采用溢出中断的方式*  Created on: 2023年3月11日*      Author: ASUS*/int main(void)

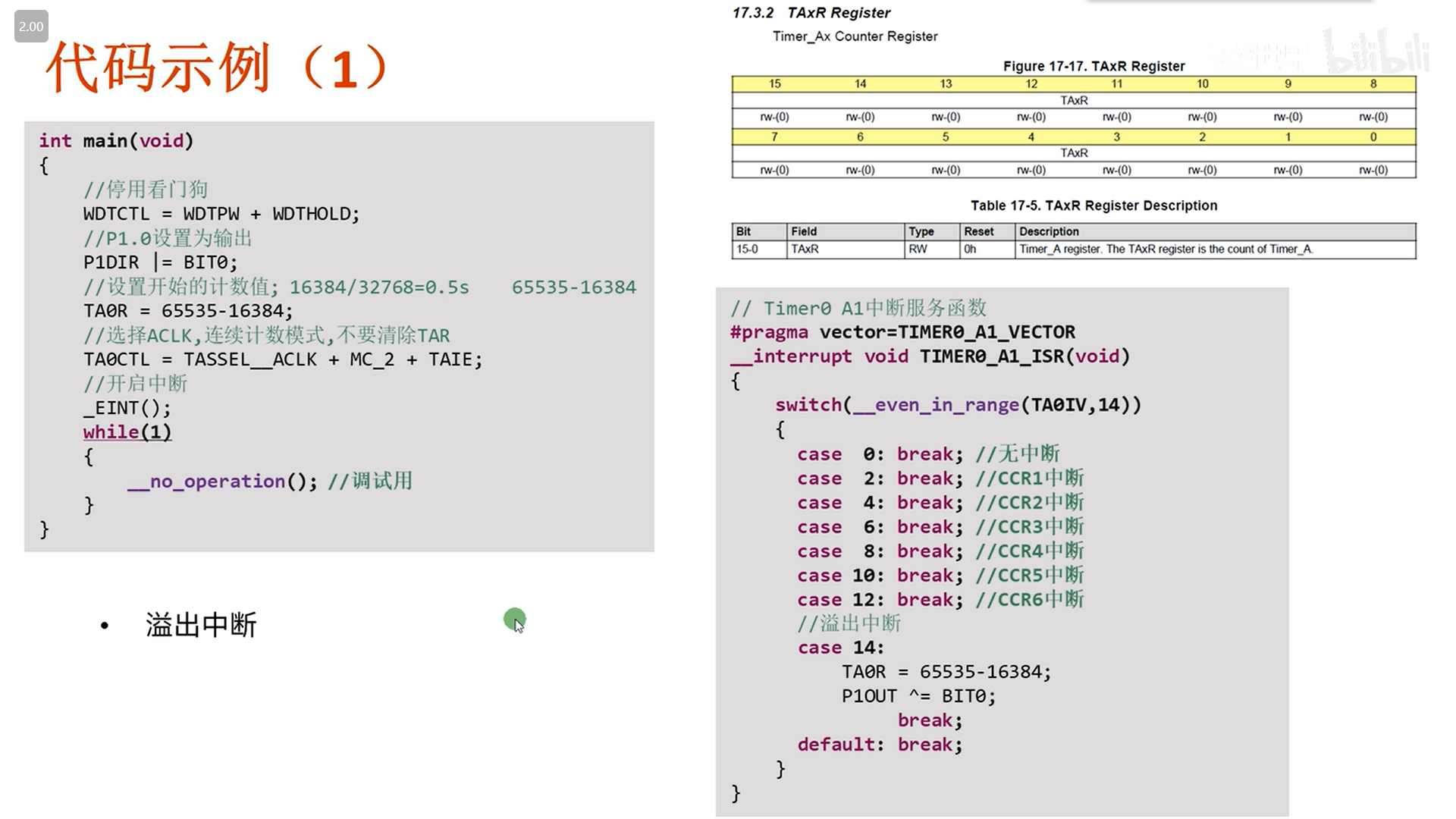

{//停用看门狗WDTCTL = WDTPW + WDTHOLD;//P1.0设置为输出P1DIR |= BIT0;//设置开始计数值；16384 / 32768 = 0.5s，65535-16384TA0R = 65535 - 16384;//选择ACLK，连续计数模式，不要清除TARTA0CTL = TASSEL__ACLK + MC_2 + TAIE;//开启中断_EINT();while(1){__no_operation();   //调试用}
}//Timer0 A1中断服务函数
#pragma vector = TIMER0_A1_VECTOR
__interrupt void TIMER0_A1_ISR(void)

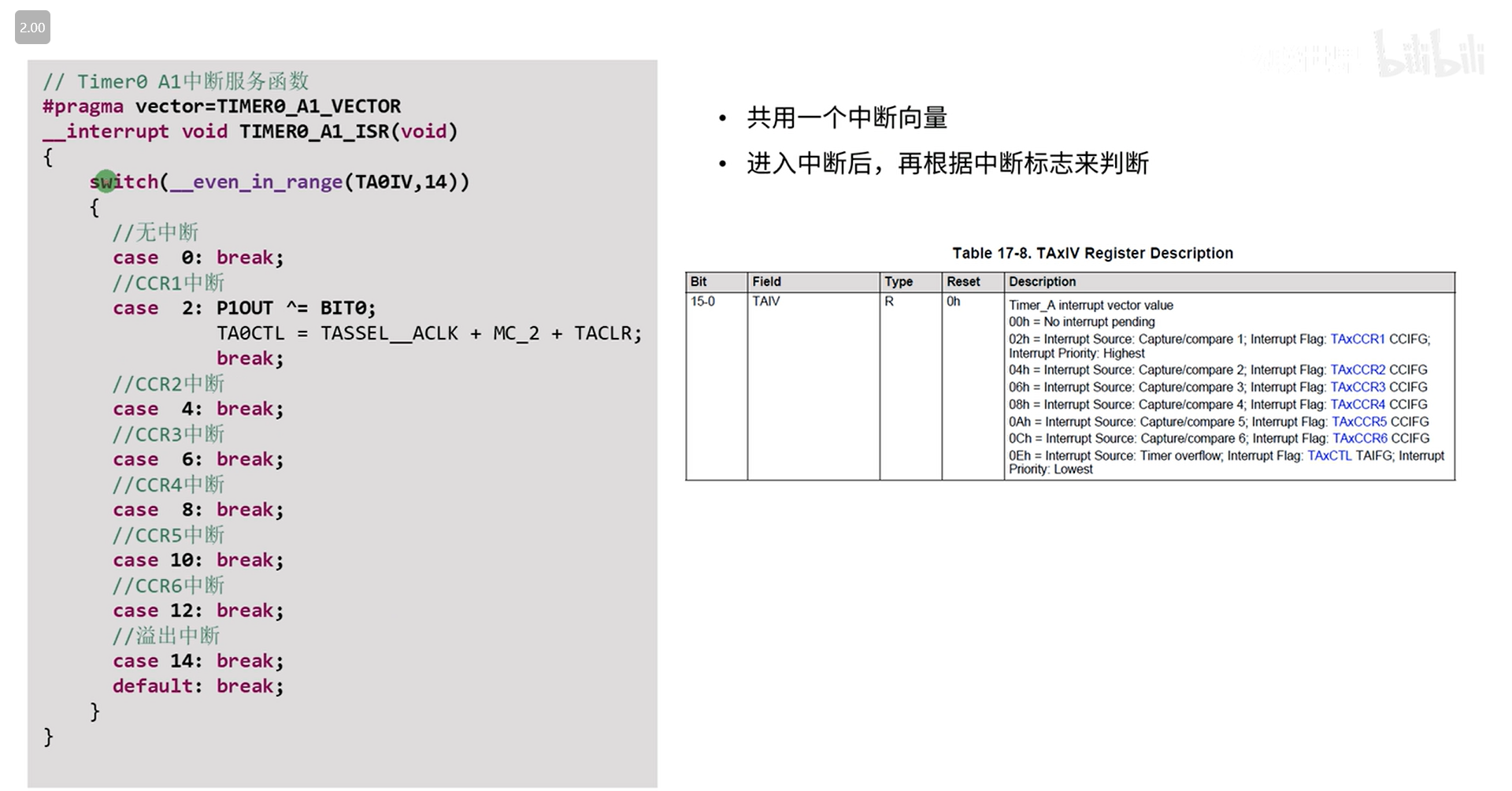

{switch(__even_in_range(TA0IV, 14)){case 0:     //无中断break;case 2:     //CCR1中断break;case 4:     //CCR2中断break;case 6:     //CCR3中断break;case 8:     //CCR4中断break;case 10:    //CCR5中断break;case 12:    //CCR6中断break;//溢出中断case 14:TA0R = 65535 - 16384;P1OUT ^= BIT0;break;default:break;}
}

#include

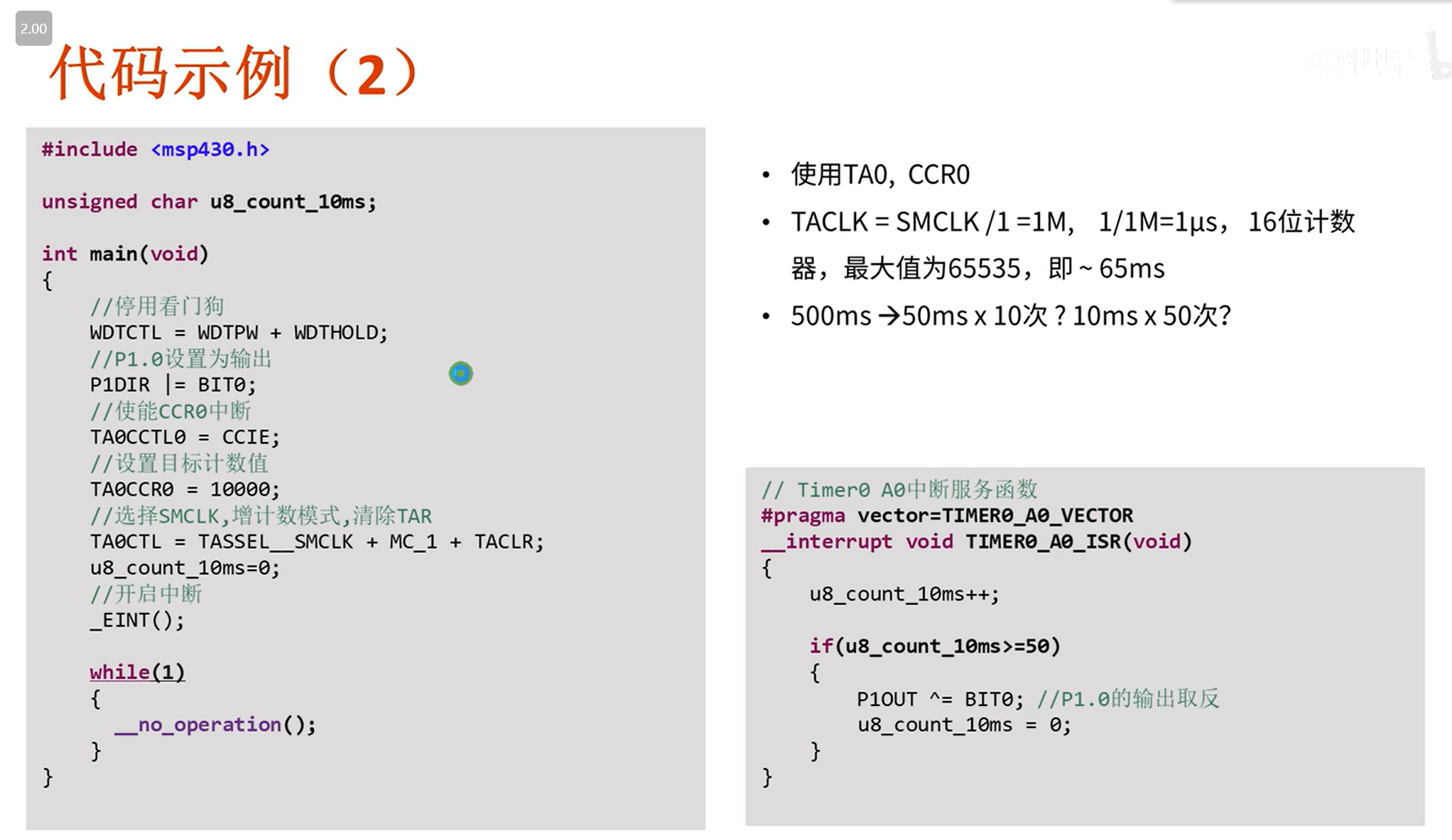

/** TimerA_LED2.C**  Created on: 2023年3月11日*      Author: ASUS*/unsigned char u8_count_10ms;int main(void)
{//停用看门狗WDTCTL = WDTPW + WDTHOLD;//P1.0设置为输出P1DIR |= BIT0;//使能CCR0中断TA0CCTL0 = CCIE;//设置目标计数值TA0CCR0 = 10000;        //10ms//选择SMCLK，增计数模式，清除TARTA0CTL = TASSEL__SMCLK + MC_1 + TACLR;u8_count_10ms = 0;//开启中断_EINT();while(1){__no_operation();}
}//Timer0 A0中断服务函数
#pragma vector = TIMER0_A0_VECTOR
__interrupt void TIMER0_A0_ISR(void)
{u8_count_10ms ++;if(u8_count_10ms >= 50){P1OUT ^= BIT0;          //P1.0的输出取反u8_count_10ms = 0;}
}

#include
/** TimerA_LED3.C**  Created on: 2023年3月11日*      Author: ASUS*/int main(void)

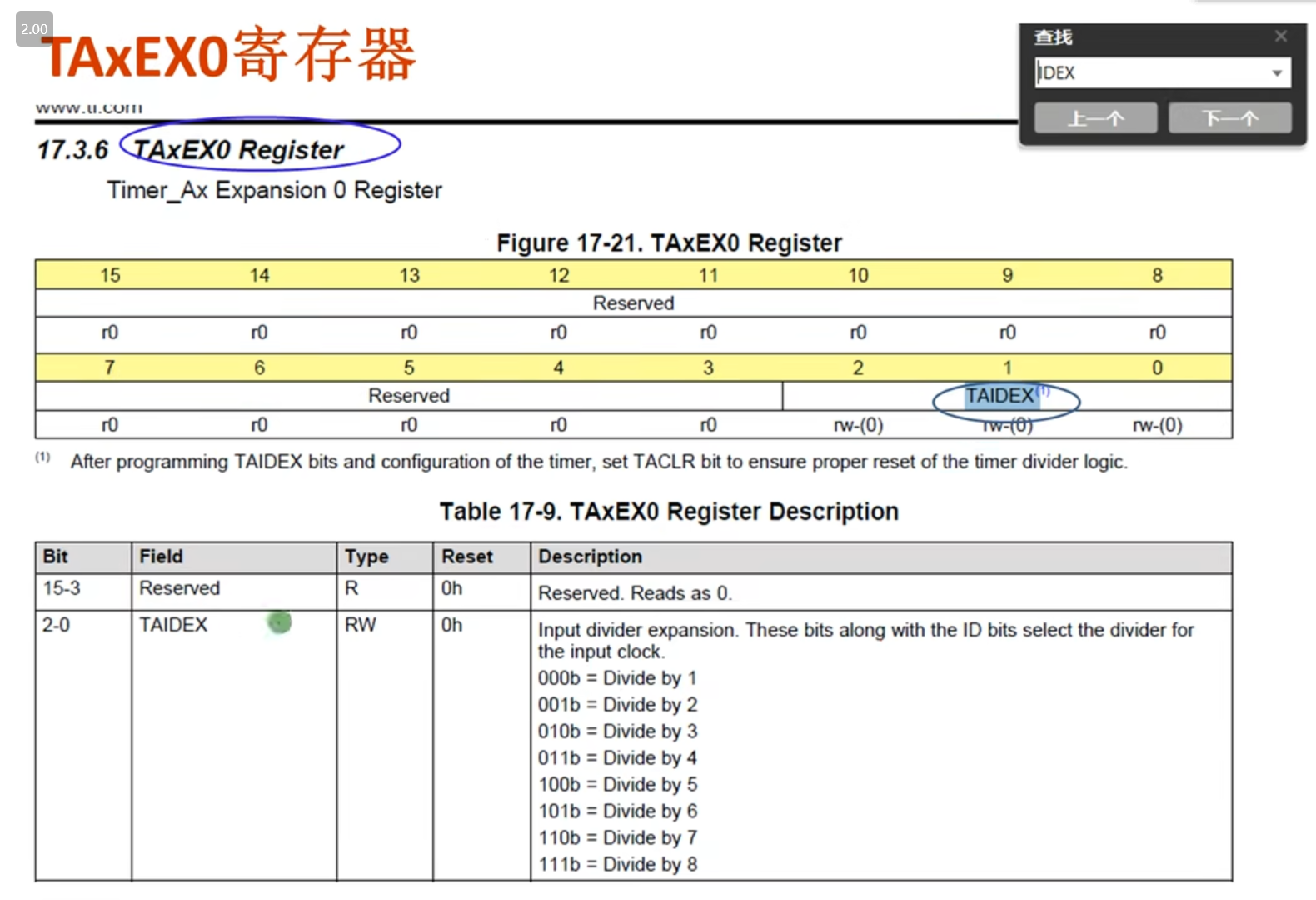

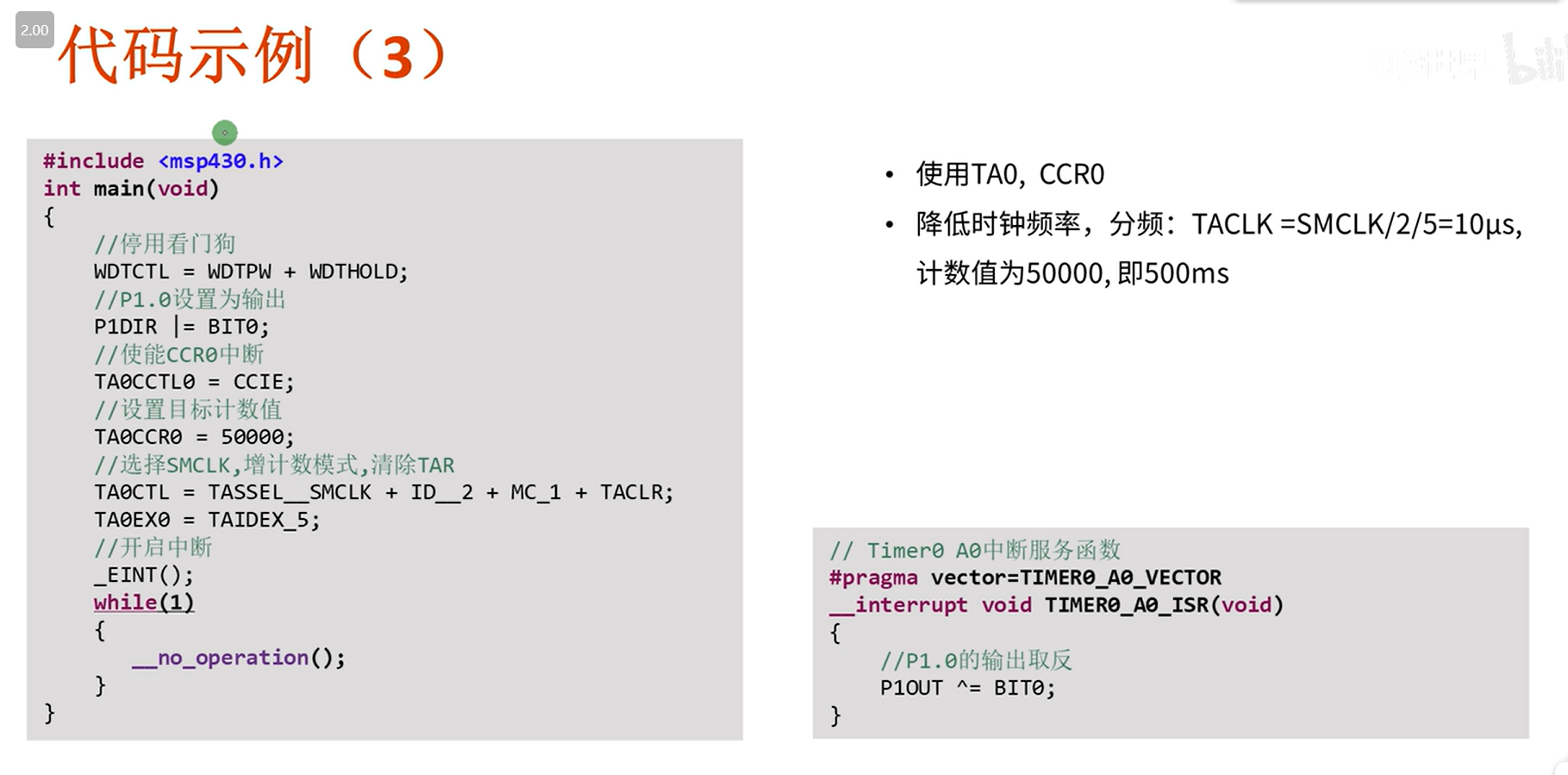

{//停用看门狗WDTCTL = WDTPW + WDTHOLD;//P1.0设置为输出P1DIR |= BIT0;//使能CCR0中断TA0CCTL0 = CCIE;//设置目标计数值TA0CCR0 = 50000;                                        //500ms//选择SMCLK，增计数模式，清除TARTA0CTL = TASSEL__SMCLK + ID__2 + MC_1 + TACLR;          //ID__2表示2分频TA0EX0 = TAIDEX_5;                                      //TAIDEX_5表示5分频，加起来10分频//开启中断_EINT();while(1){__no_operation();}
}//Timer0 A0中断服务函数
#pragma vector = TIMER0_A0_VECTOR
__interrupt void TIMER0_A0_ISR(void)                        //每500ms进一次中断
{//P1.0的输出取反P1OUT ^= BIT0;
}
