1、前言

FPGA图像采集领域目前协议最复杂、技术难度最高的应该就是MIPI协议了，MIPI解码难度之高，令无数英雄竞折腰，以至于Xilinx官方不得不推出专用的IP核供开发者使用，不然太高端的操作直接吓退一大批FPGA开发者，就没人玩儿了。
本文详细描述了设计方案，工程代码编译通过后上板调试验证，可直接项目移植，适用于在校学生做毕业设计、研究生项目开发，也适用于在职工程师做项目开发，可应用于医疗、军工等行业的数字成像和图像传输领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；
关于MIPI协议，请自行搜索，csdn就有很多大佬讲得很详细，我就不多写这块了；
之前写过一篇文章，FPGA解码4K分辨率4line MIPI视频 OV13850采集，两路输出，输出1是VGA，输出2是HDMI，均为1920x1080；本文的原始参考链接：原始参考链接
本设计实在原始参考基础上修改而来，将原来的VHDL源码进行了IP封装，方便用户使用。

2、Xilinx官方主推的MIPI解码方案

Xilinx官方主推的MIPI解码方案是专用IP核，在vivado的ip仓库里输入MIPI就会看到如下的一堆IP：在这里插入图片描述
Xilinx方案使用很简单，调用IP就行，用SDK配置即可使用，MIPI解码后的数据格式为AXIS，方便与他家的VDMA之类的IP对接，你无须关心复杂的MIPI协议即可畅玩儿MIPI，但问题就来了，如果你用的FPGA不是Xilinx家的怎么办？
关于Xilinx自家的MIPI方案，请参考我之前写的文章；Xilinx的MIPI方案

3、纯Vhdl方案解码MIPI

本方案MIPI解码后的视频时序为VGA时序，即行同步，场同步，数据有效，数据信号；方便后端直接处理；
解串部分使用Xilinx源语，本工程用到的是7系列源语，更高级别的FPGA应用，需要更改源语参数，但问题不大；
一个字：牛逼，表现如下：
1：纯Vhdl代码实现，学习性和阅读性达到天花板；
2：移植性还可以，只要兼容Xilinx解串源语的FPGA均可移植；
3：算法达到天花板，标准的CSI2接收协议实现解码；
4：实用性达到天花板，采用OV13850摄像头作为输入，不同于市面上验证性和实验性的工程，本设计直接面向实用工程，贴近真实项目，MIPI输入，2路视频输出，做类似项目的兄弟可直接拿去用，一个月工资直接拿到手。。。
5：自定义IP封装，方便用户使用；

4、vivado工程介绍

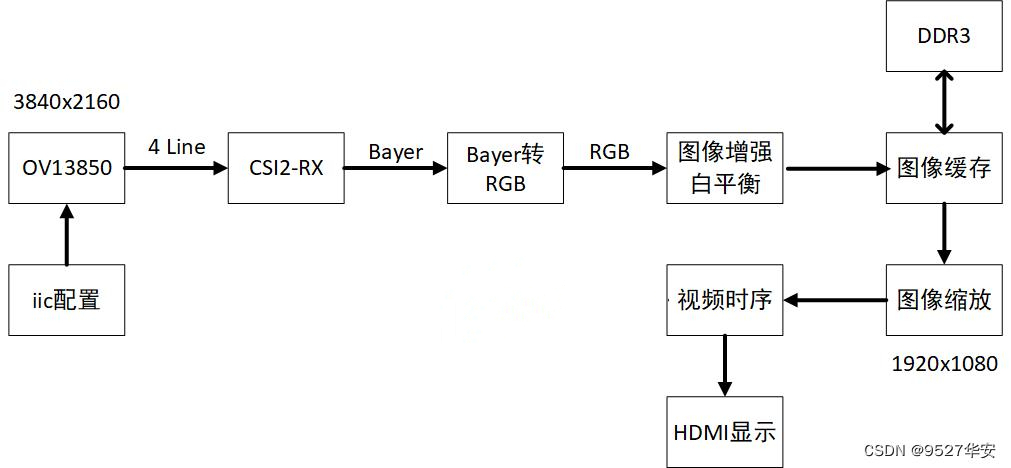

工程架构如下：在这里插入图片描述

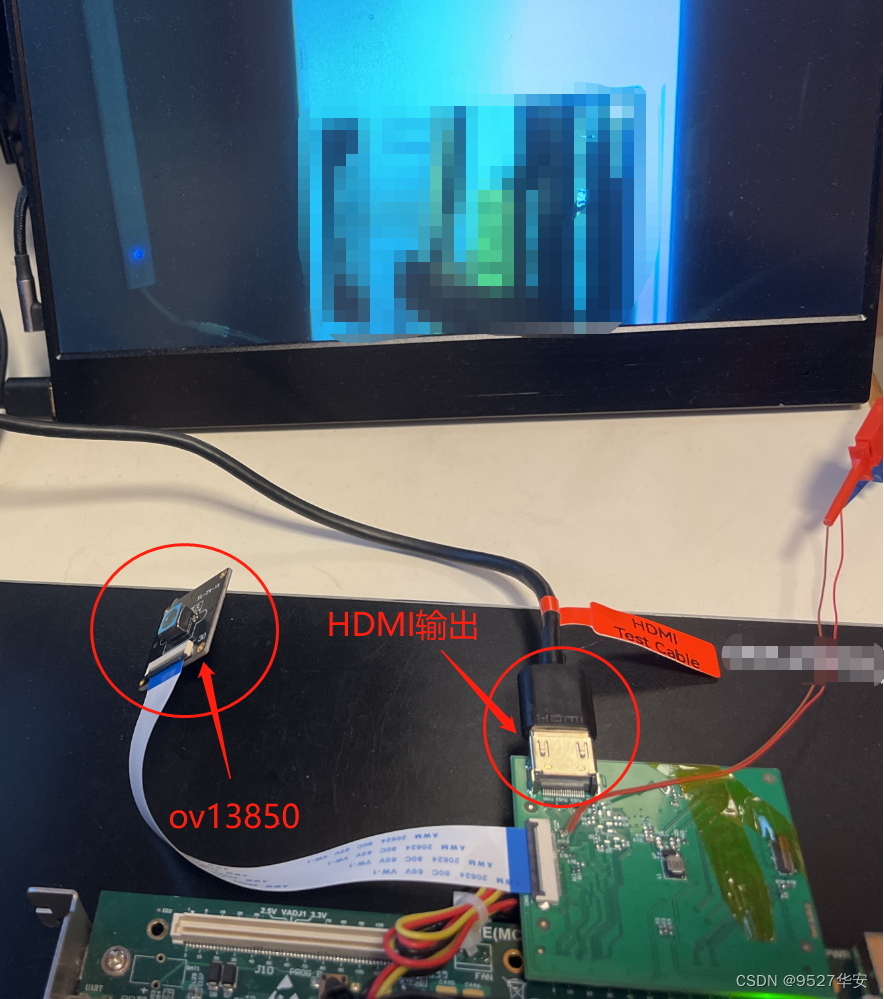

开发板：Xilinx Kintex7开发板；
开发环境：vivado2020.2；
输入：OV13850；4line；分辨率3840x2160；
输出：HDMI；分辨率1920x1080；

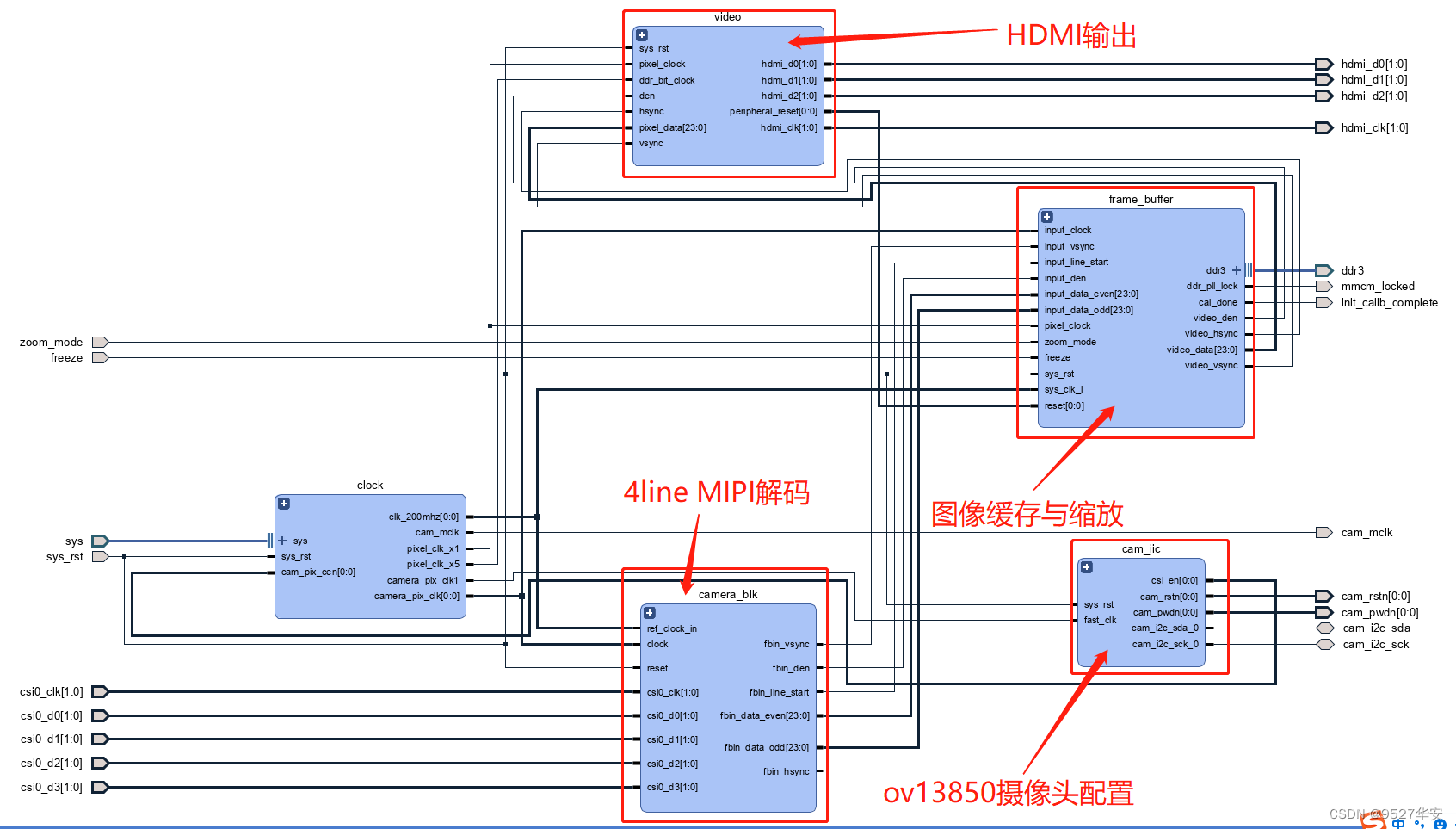

工程BD如下：

4line MIPI解码模块详解，点击这个+号可展开IP；

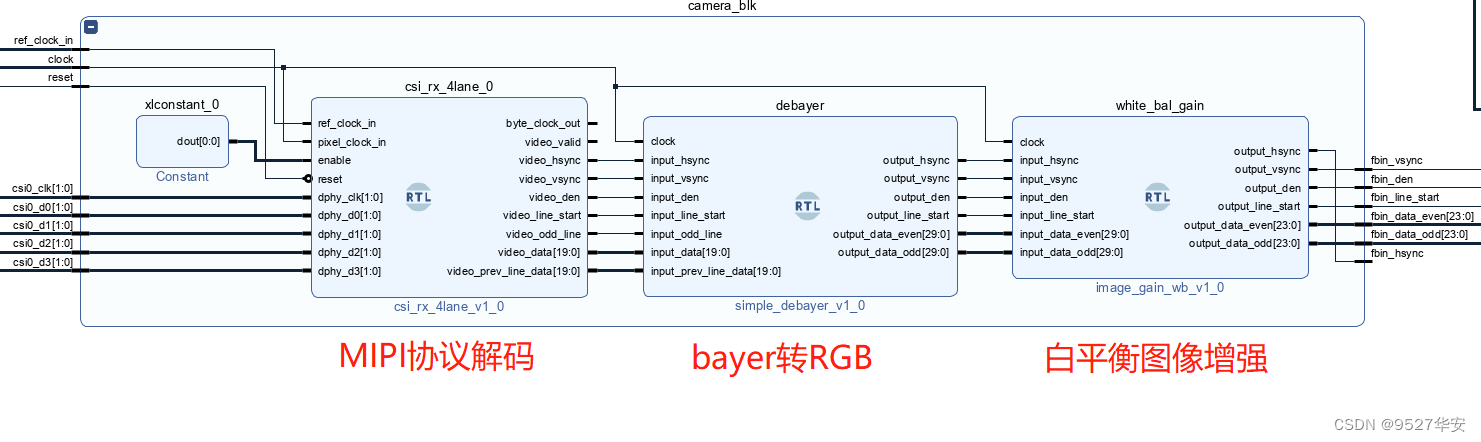

展开后的4line MIPI解码模块如下：
在这里插入图片描述

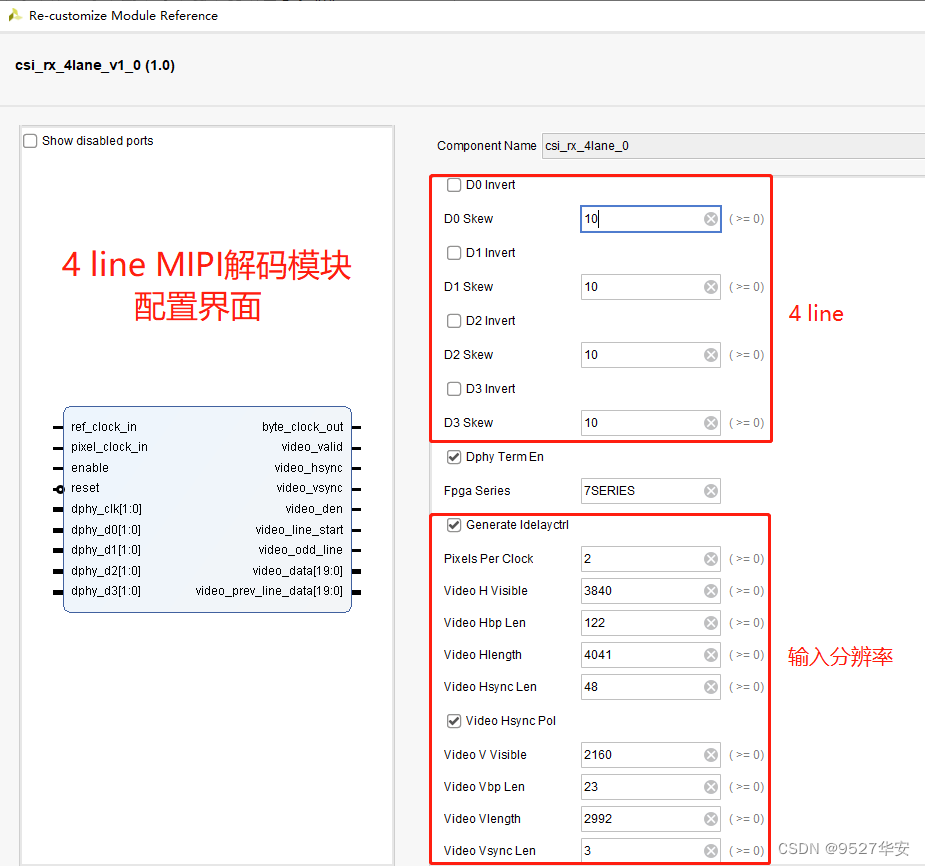

4line MIPI解码模块配置界面如下：

bayer转RGB不需要配置；

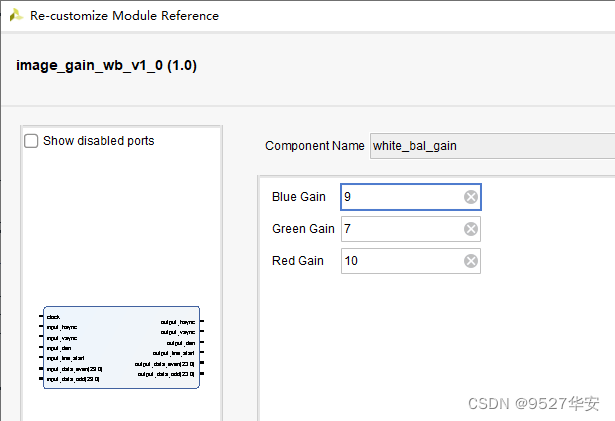

白平衡图像增强模块配置界面如下：

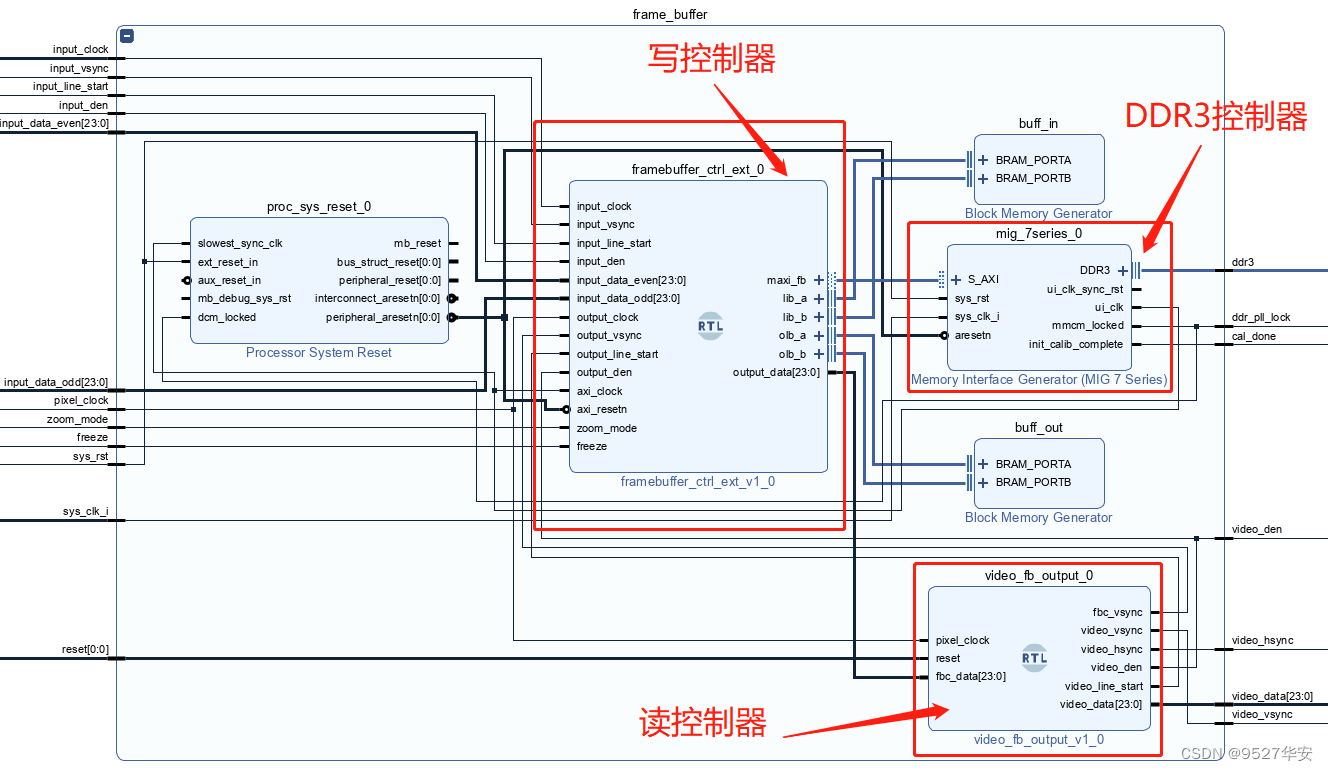

展开后的图像缓存与缩放解码模块如下：

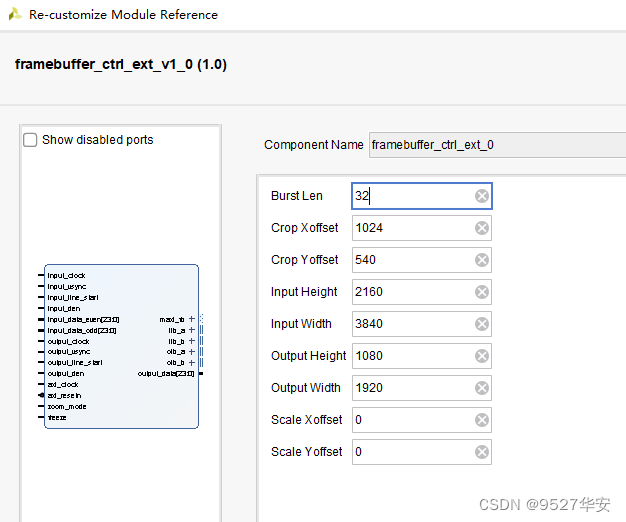

写控制器模块配置界面如下：

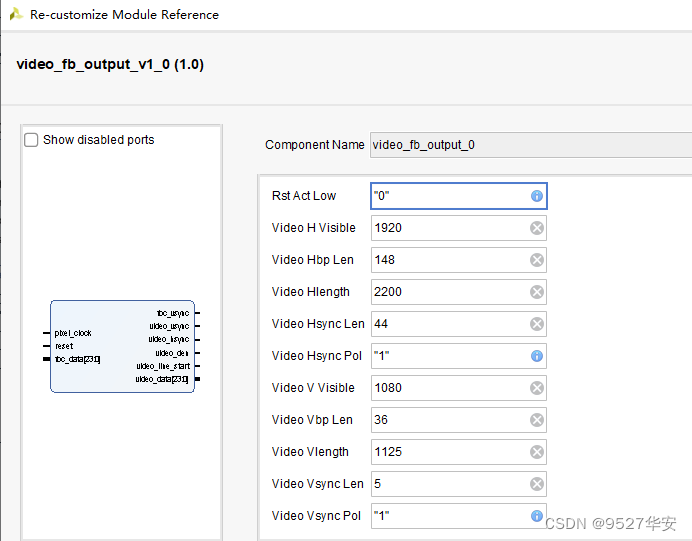

读控制器模块配置界面如下：

工程代码架构如下：

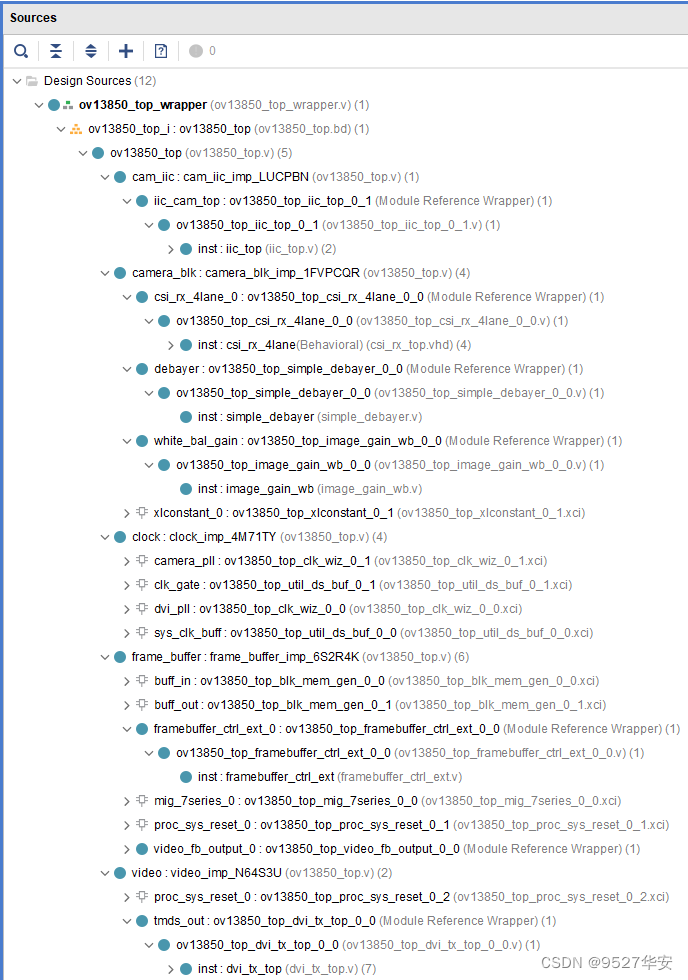

在这里插入图片描述

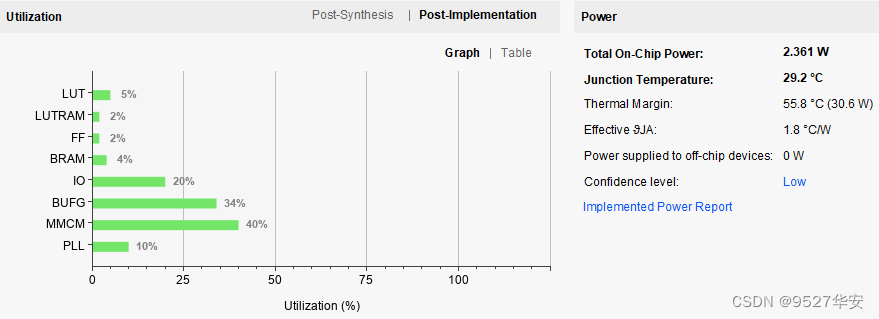

逻辑资源消耗和功耗如下：
