概述

主引导记录（MBR，Master Boot Record）是采用 MBR 分区表的硬盘的第一个扇区，即 C/H/S 地址的 0 柱面 0 磁头1 扇区，也叫做 MBR 扇区。

MBR 组成

在深入讨论主引导扇区内部结构的时候，有时也将其开头的 446 字节内容特指为“主引导记录”（MBR），其后是 4 个 16 字节的“磁盘分区表”（DPT，Disk Patition Table），以及 2 字节的结束标志（55 AA）。

1. MBR（446 字节）
2. DPT（4 * 16 字节）
3. 结束标志（2 字节）

硬盘分区表 DPT

硬盘分区表为 4 小部分，每一小部分表示一个分区信息，这也决定了硬盘的总分区数不能大于 4。

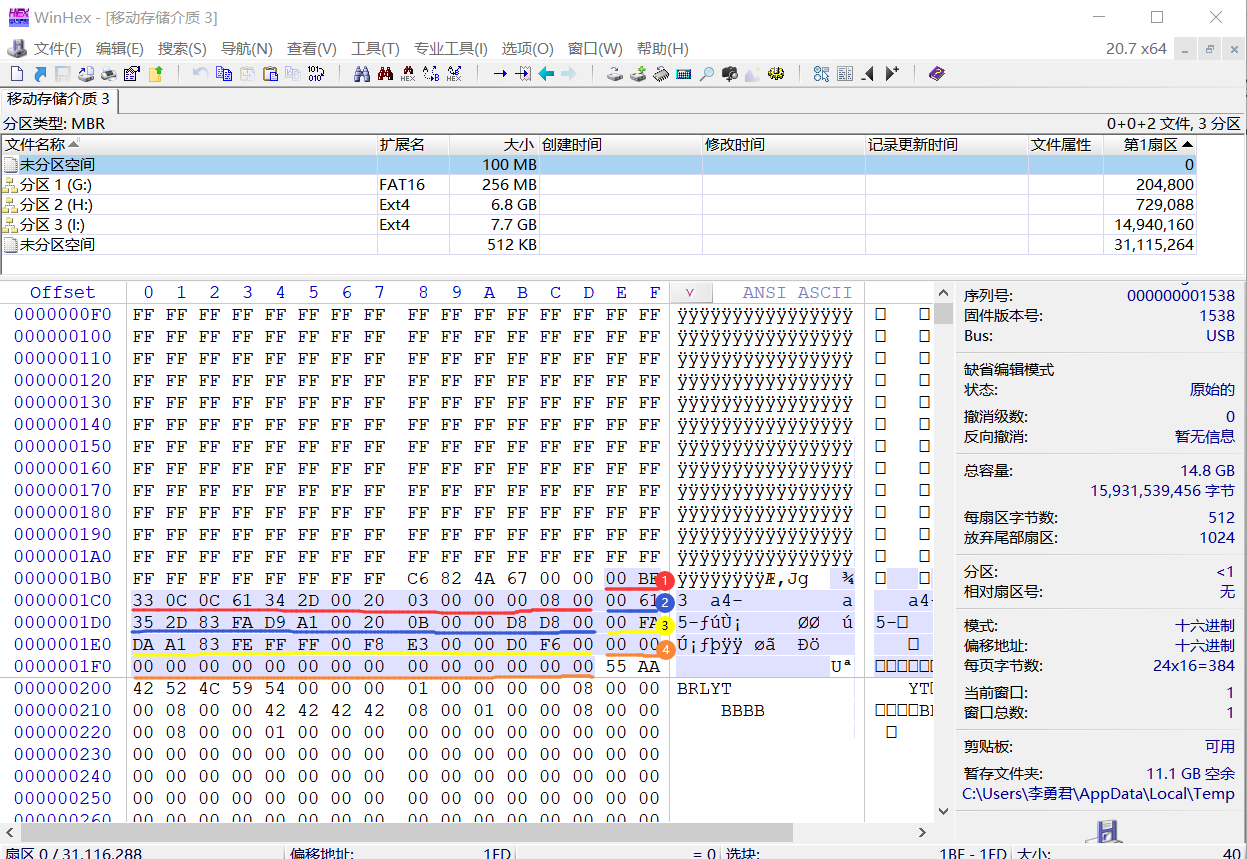

上图是我的一张 SD 卡，烧录了 bananapi R64 的系统镜像，并且我又增加了一个 rootfs 分区（图中的分区 3）。
四种颜色标识的部分就是分区表，共四条。

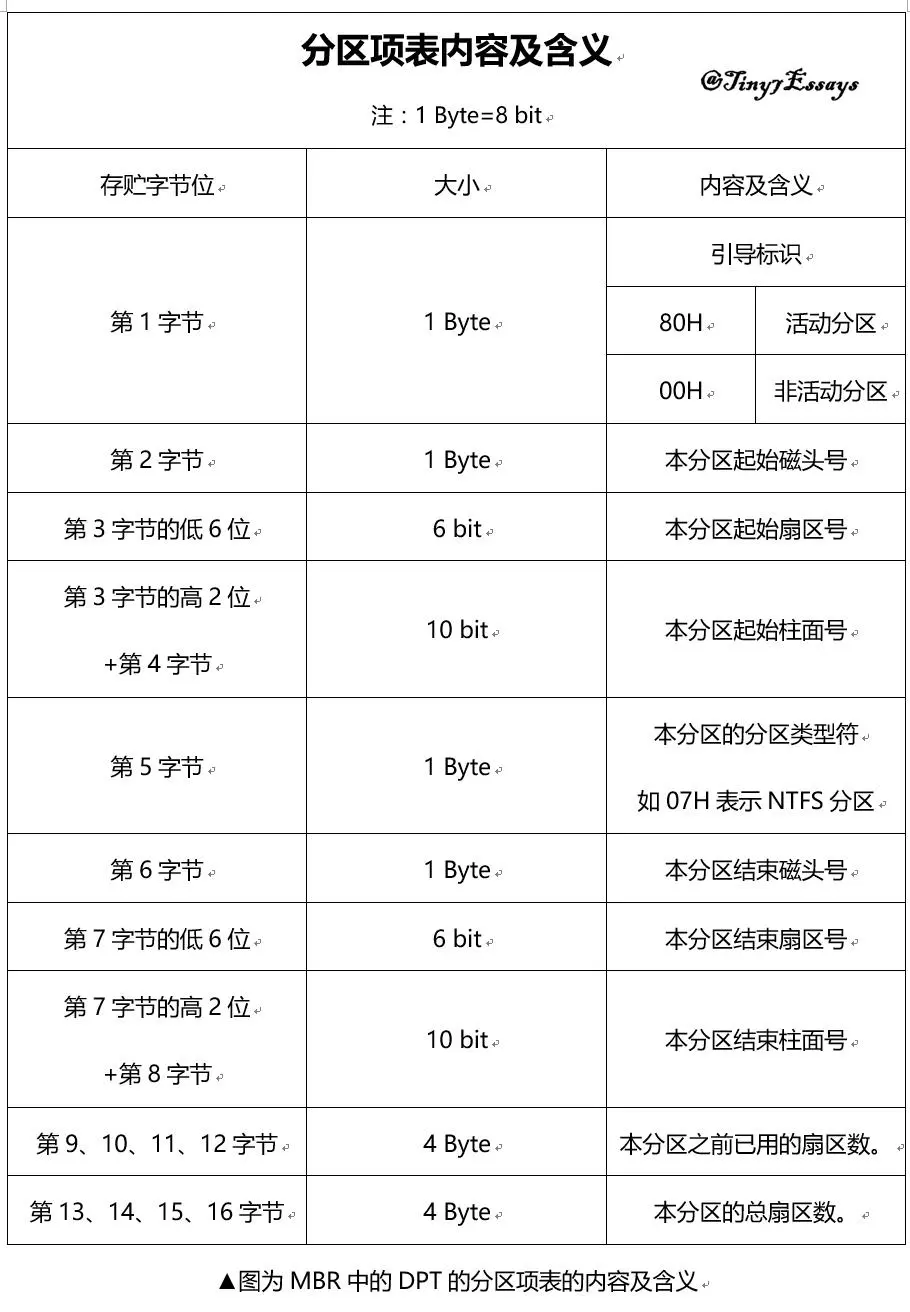

分区表项（16 字节）内容含义：

示例

拿 SD 卡第一个分区表作为示例进行分析：
00 / BE / 33 0C / 0C / 61 / 34 2D / 00 20 03 00 / 00 00 08 00
第 1 字节：0x00，非活动分区
第 2 字节：0xBE，该分区的起始磁头号为 190
第 3 字节低 6 位：0x33，该分区的起始扇区号为 51
第 3 字节高 2 位 + 第 4 字节：0x0C，该分区的起始柱面号为 12
第 5 字节：0x0C，该分区的类型为 FAT32
第 6 字节：0x61，该分区的结束磁头号为 97
第 7 字节低 6 位：0x34，该扇区的结束扇区号为 52
第 7 字节高 2 位 + 第 8 字节：0x002D，该分区的结束柱面号为 45
第 9~12 字节：0x00032000 = 204800，该分区的起始扇区为 204800
第 13~16 字节：0x00080000 = 524288，该分区的总扇区数为 524288，即 204800~729088 部分，256MB
