• vFlash是Vector开发的一款通用软件下工具，支持CAN, CAN FD, FlexRay, LIN, Ethernet/DoIP等各种网络，也支持各种格式刷写文件S19,BIN,HEX，以及各大OEM的文件类型,VBF,CBF等等
• vFlash不知支持广泛，稳定性好，还提供了丰富的接口 C++，C# ，CAPL等，配合CANoe使用也可以实现自动化刷写，批量刷写等
• vflash需要Vector专门的liscense才可以使用，好用的东西从来都不是免费。


下载地址

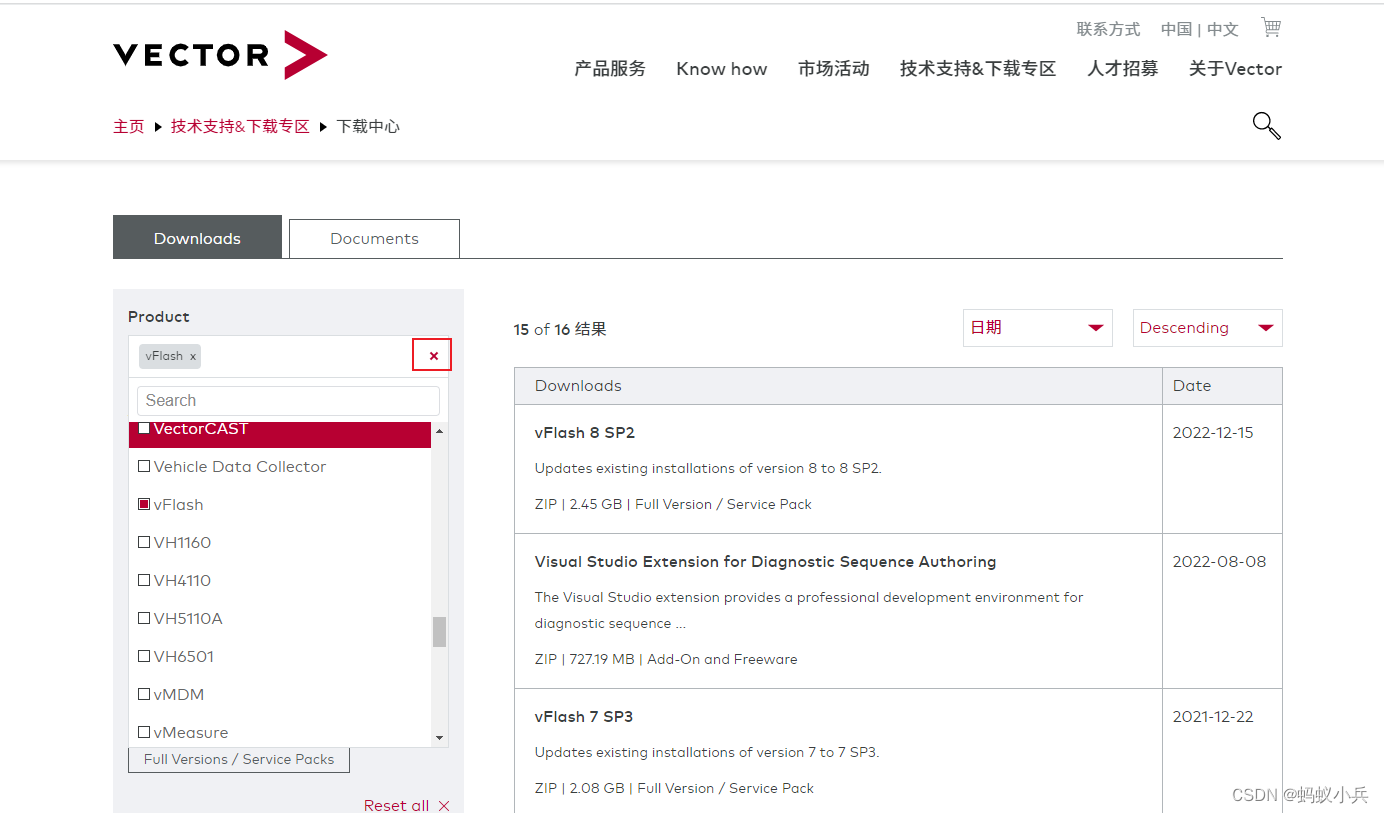

• Vflash下载地址 https://www.vector.com/cn/zh/support-downloads/download-center/
• 等待页面刷新完成，可能比较久，然后点击 ”+“号，选择Vflash,找到需要的版本下载即可。


配置

刷写文件配置

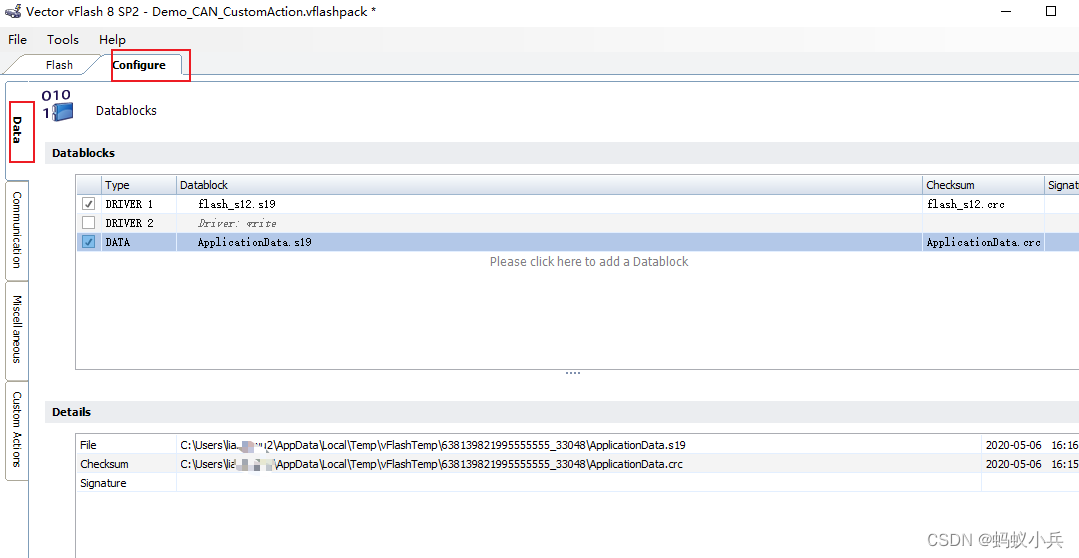

• 先切到configure页面，左侧选择Data，选择刷写文件
• 下载一般就一个驱动文件，Driver 2不勾选，在下面点击右键，然后选择Add DataBlock，就可以继续添加文件了
• 现在刷写文件文笔要要经过完整性校验，所以就需要加载校验文件（.crc格式或者.rsa文件）
• 如果校验文件和刷写文件名和路径一样，则vFlash自动记载，如果不一样，则需要手动添加


通信配置

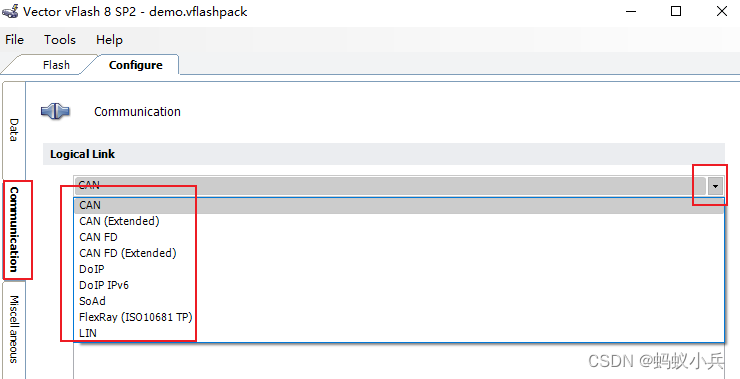

• 左侧选择communication，下拉菜单可以选择，总线类型

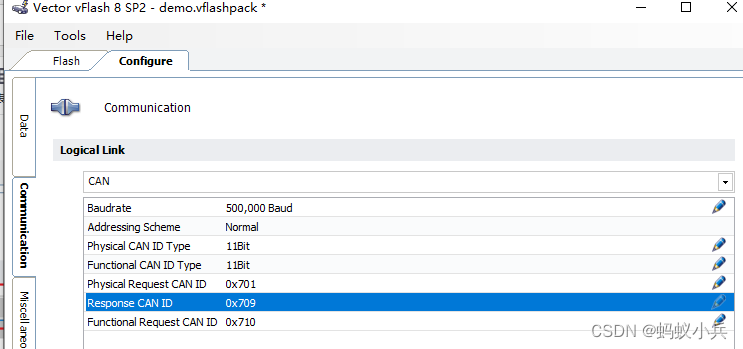

• 以CAN为例，填写诊断ID


其它配置

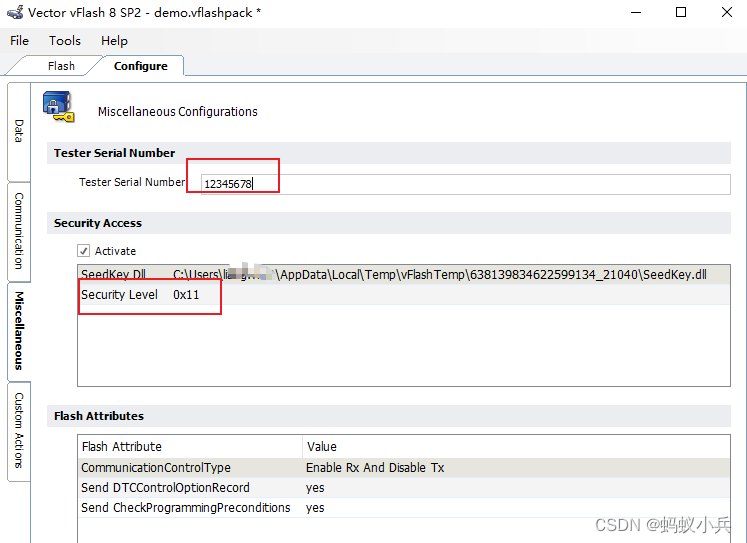

• 左侧选择MISCELLANEOUS
• Tester Serial Number：写指纹DID的数据填充， 根据不同的OEM要求，可能需要配置到需要的字节长度
• Security Access: 选择Boot模式下的安全解锁等级
• Flash Attributes ： 28服务对通讯的控制，默认就好

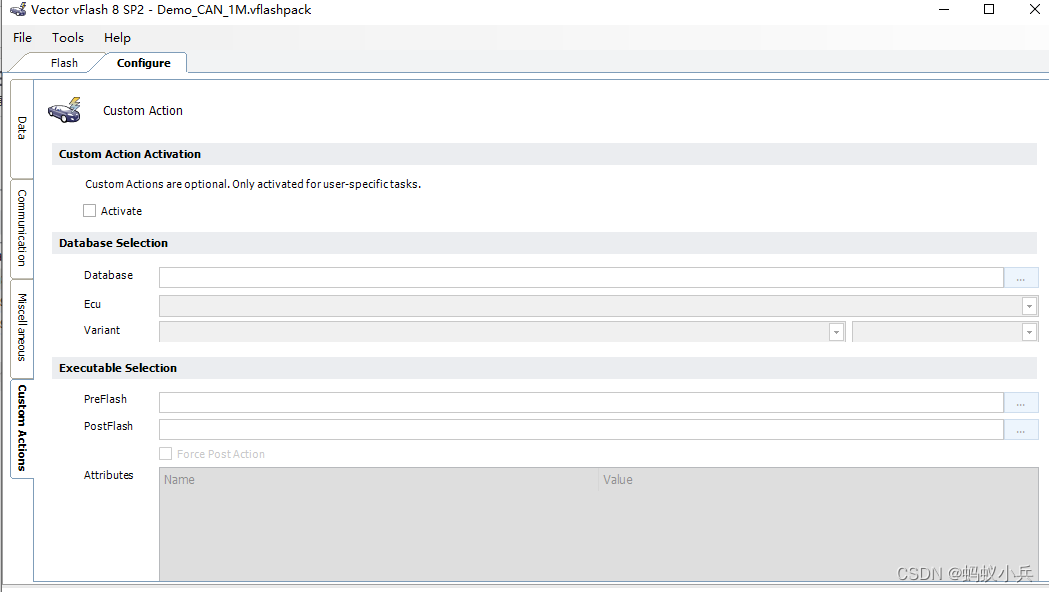

客户自定义

• 一般情况下默认就好，Active不要勾选。

保存

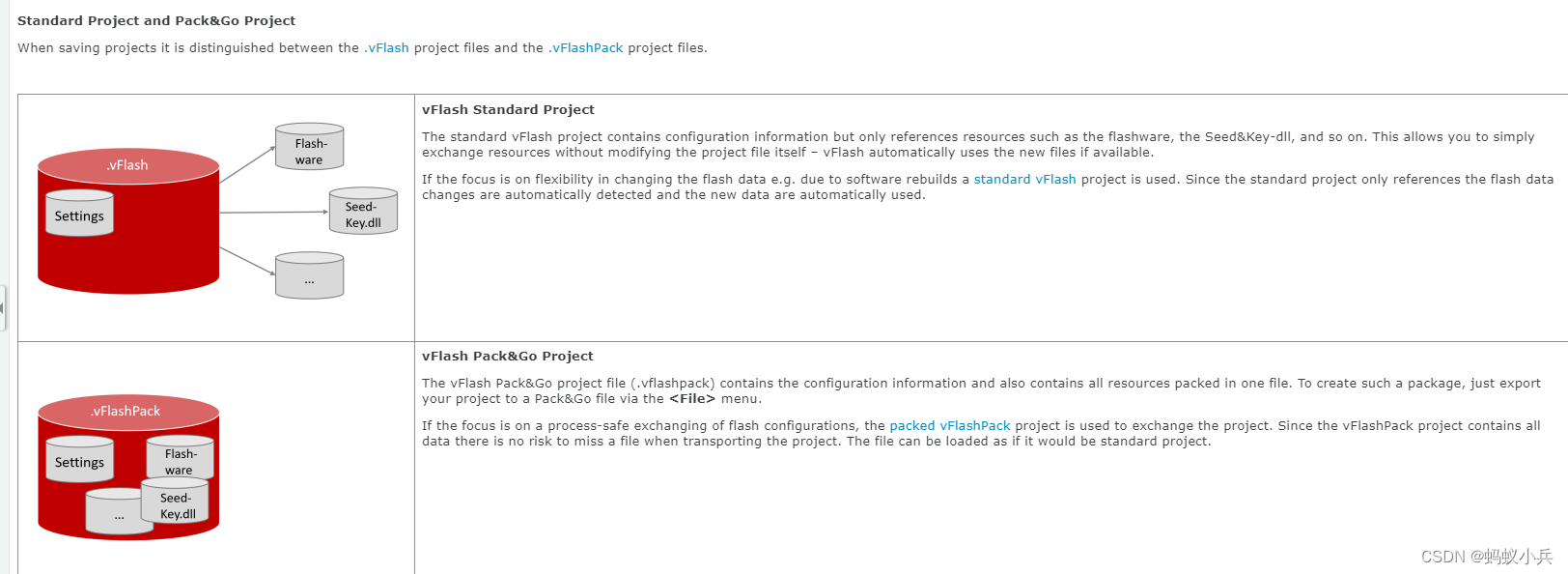

• .vFlash，只是单纯的根据配置时的路径在刷写时调用，不会把资源文件集成到.vFlash中，资源文件可以不断的更新，且不用再重新配置。但是要求文件名和路径始终保持和配置时的一致
• .vFlashPack，把资源文件都打包到.vFlashPack中，可以不考虑资源文件的路径问题，但是资源文件更新了，还要再打包

硬件通道配置：

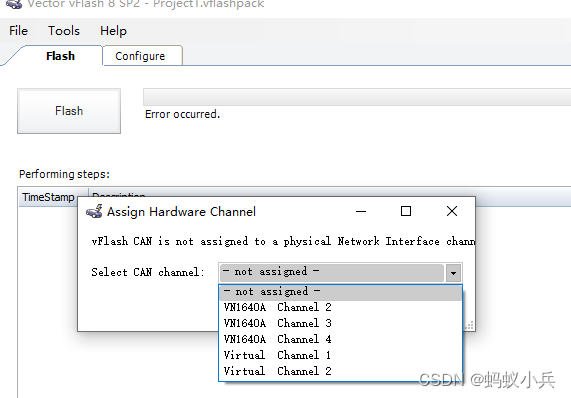

• 如果点击Flash之后，通道没配置，则会跳出选择框，提示通道选择

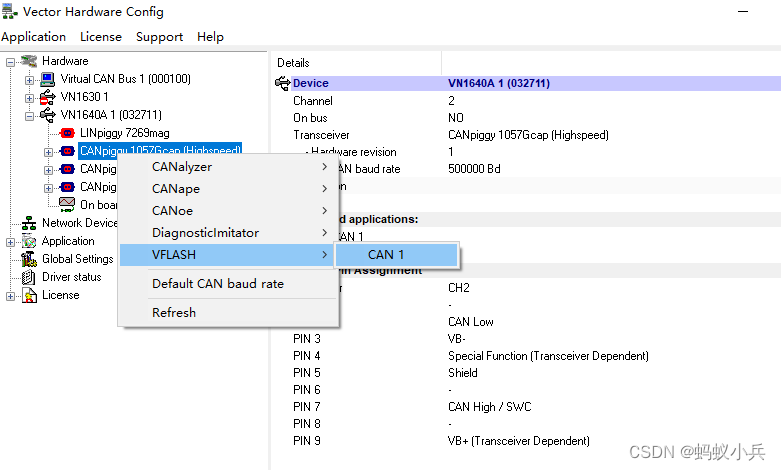

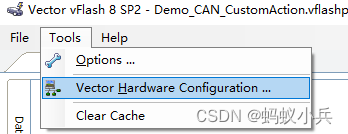

• 也可以选择Tools下的 Vector Hardware Configuration选择提前配置好通道


• 比如我这里使用的时VN1640A，使用的通道是VN1640A的第二个通道（第一个通道是LIN）

刷写

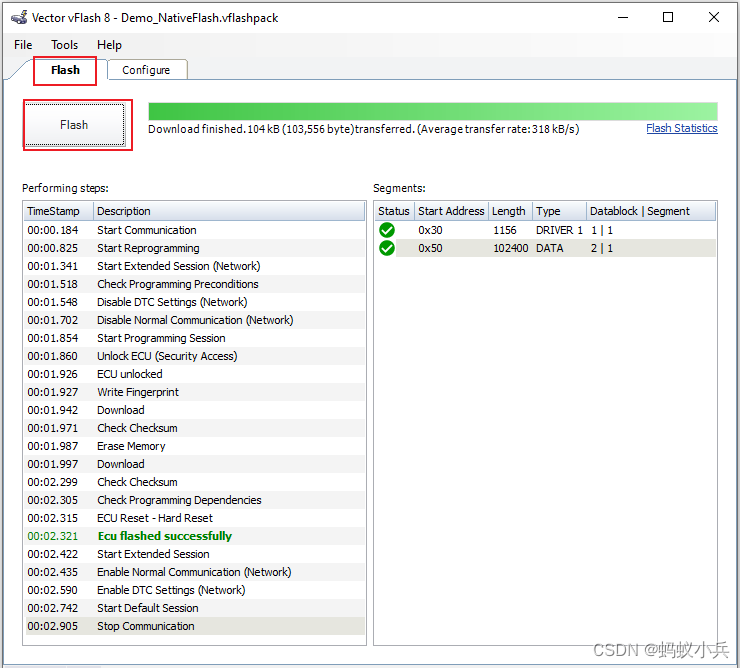

• Prefoming Steps：可以清晰的看到刷写流程步骤
• Segment ：可以看到刷写文件的刷写地址和数据长度，每个文件有多少个Segment等

• Trace 窗口可以看到刷写过程的Trace

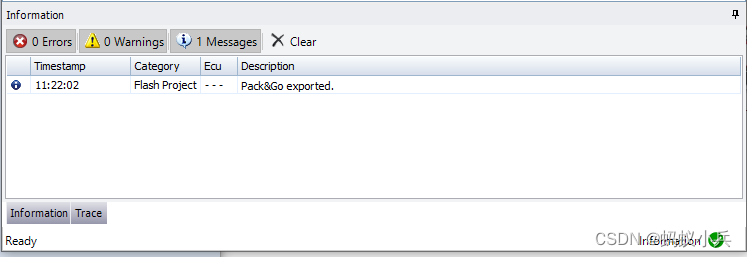

• information ：报错提示


报告

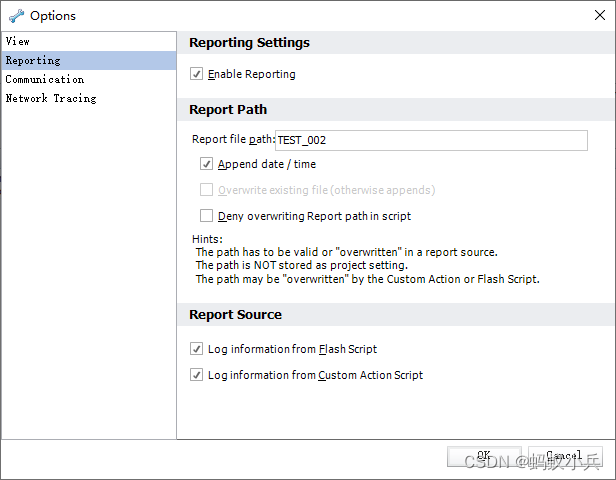

• 在Option中可以设置Trace保存的报告，默认是csv格式

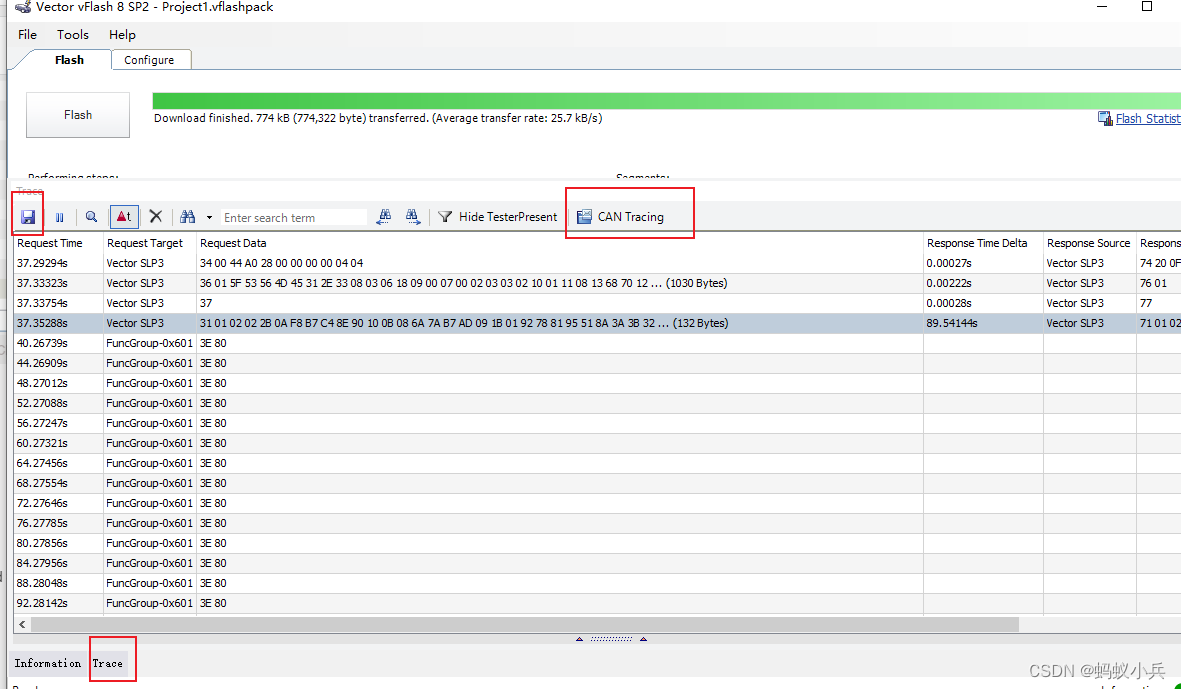

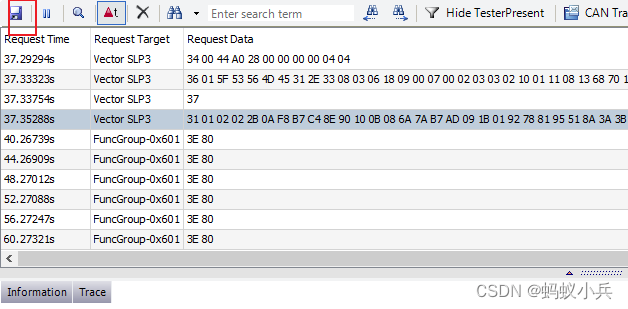

• 在Trace界面点击保存就可以保存了，方便问题查看

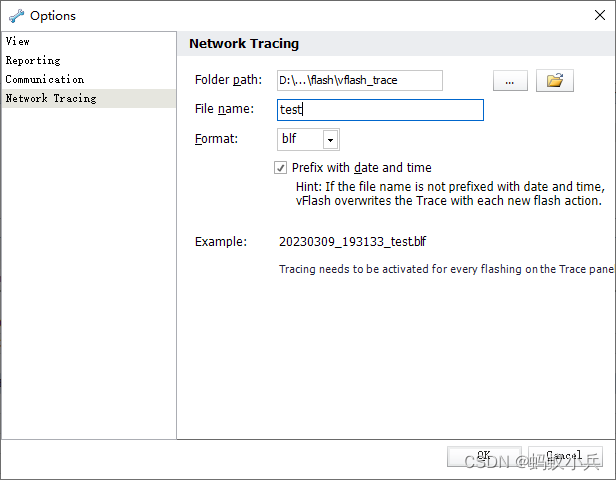

• 保存BLF格式的报告

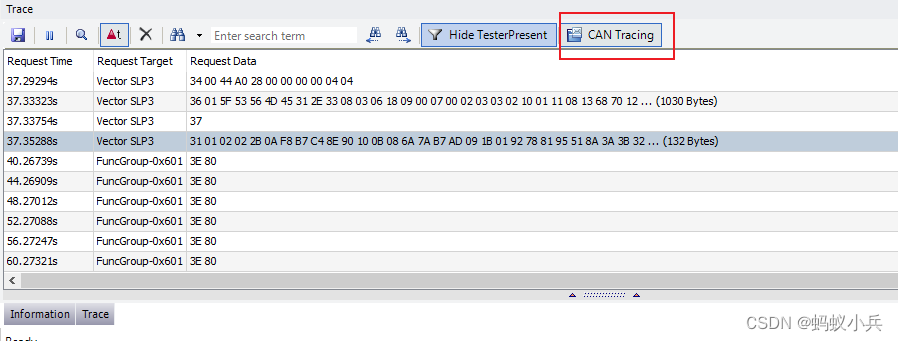

• 刷写前，选中CAN Trancing ，刷写后就会生成这个测试logging
