1 概述

某些仿真问题，需要创建监测点，用于获取空间定点的数据，如特定位置的湿度、温度等数据。

2 创建方法

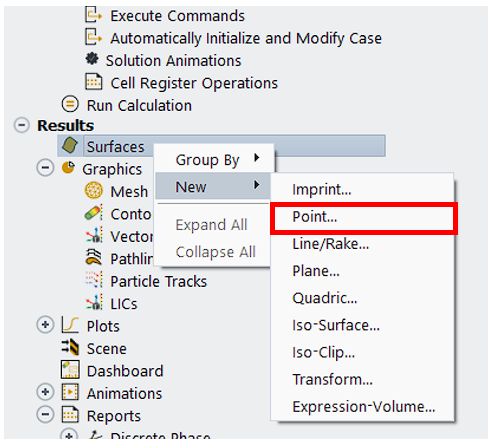

在Fluent左侧树状菜单”result”部分，右键点击“surfaces”，可手动创建。

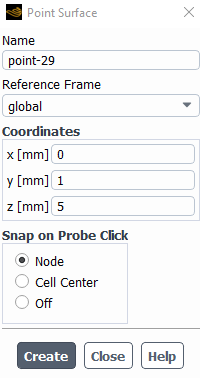

在创建监测点的界面中，需要对监测点命名并指定坐标位置。监测点的命名规范中，只能使用字母开头，不能使用数字或者符号开头。

若坐标位置已脱离计算域范围，会提示创建失败

在Fluent命令行中，输入surface/point-surface可创建监测点，其需要指定点的名称和坐标。

或者等效于基于一行文本的输入：

输入的坐标，其单位为Fluent中自行设置的长度单位，默认为m。图示案例中，基于第二种方式输入的坐标值，其数值单位为mm。

若需要同时创建多个监测点，可基于2.2的命令行操作，进行批量化创建。

在Excel中，按照以下格式，输入各点的名称和坐标：

全选上述Excel框，并复制到命令行即可。

坐标数值可基于Excel的公式编辑器批量化创建，从而减少了手动创建的工作量

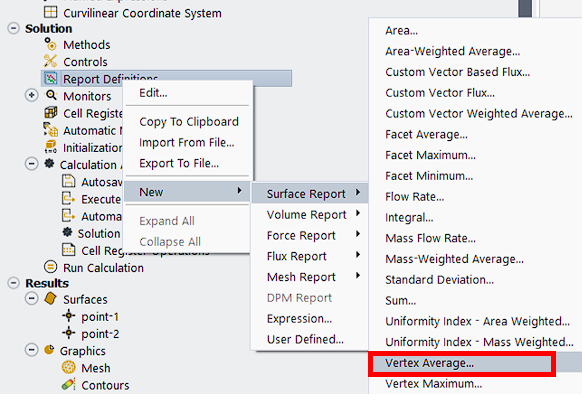

在”report definitions“中，可基于”surface report“类型创建监测点的数据监测。其类型建议为”vertex average“。

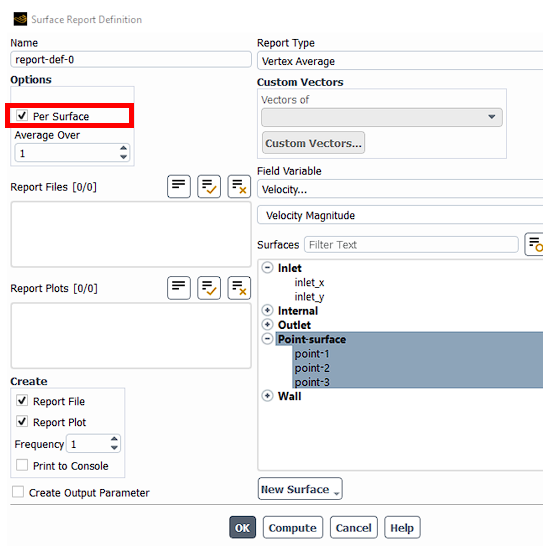

设置中，勾选”per surface“选项，使各个点的数据分别储存，方便比对。若不勾选”per surface“选项，则保存为多个监测点结果的平均值。

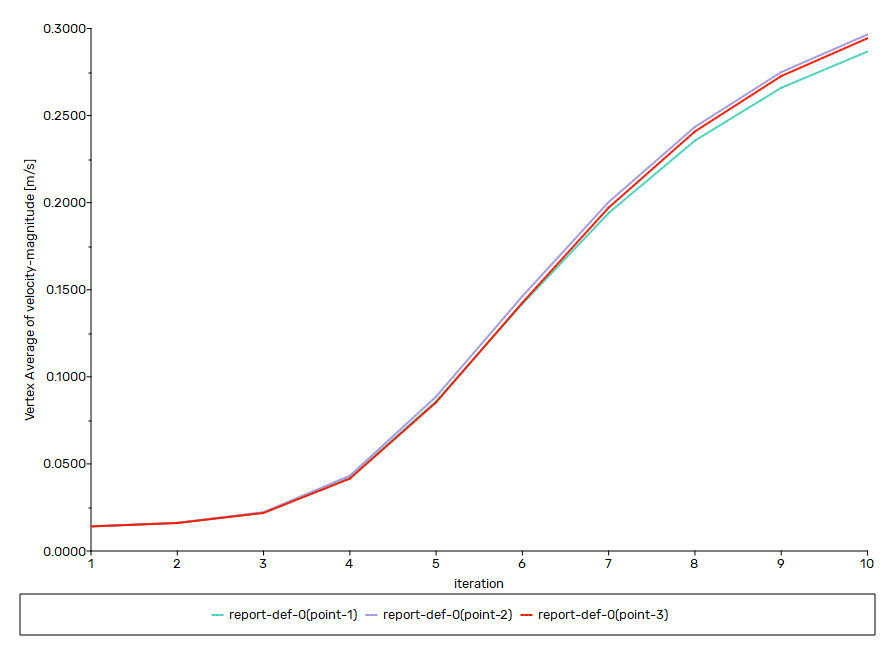

在计算过程中，其监测点的数据各自分别显示。

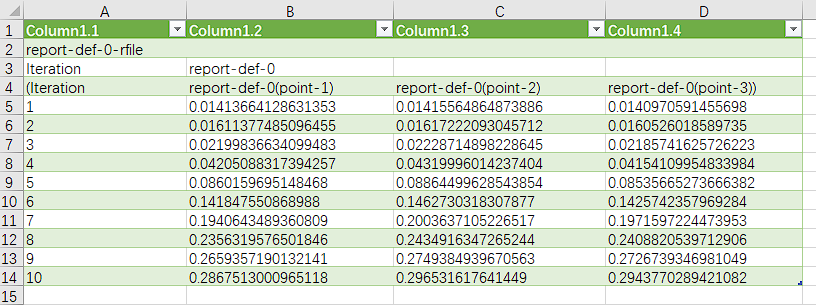

输出的OUT文本文件中，其保存方式也是每个点分别保存。

2.3章节内容，基于此文章的思路，对此表示感谢

https://www.cnblogs.com/Xiwang-Sun/p/14978426.html
