电工学整理
创始人
2025-05-28 16:34:12
目录
第二章 电路基本定律
1.欧姆定律U=IR
2.伏安法测电阻
3.焦耳定律
4.闭合电路欧姆定律
电源的输出功率
输出效率
基尔霍夫电流和电压定律KCL KVL
KCL和推广的KCL
KVL
练习题
第二章 电路基本定律
1.欧姆定律U=IR

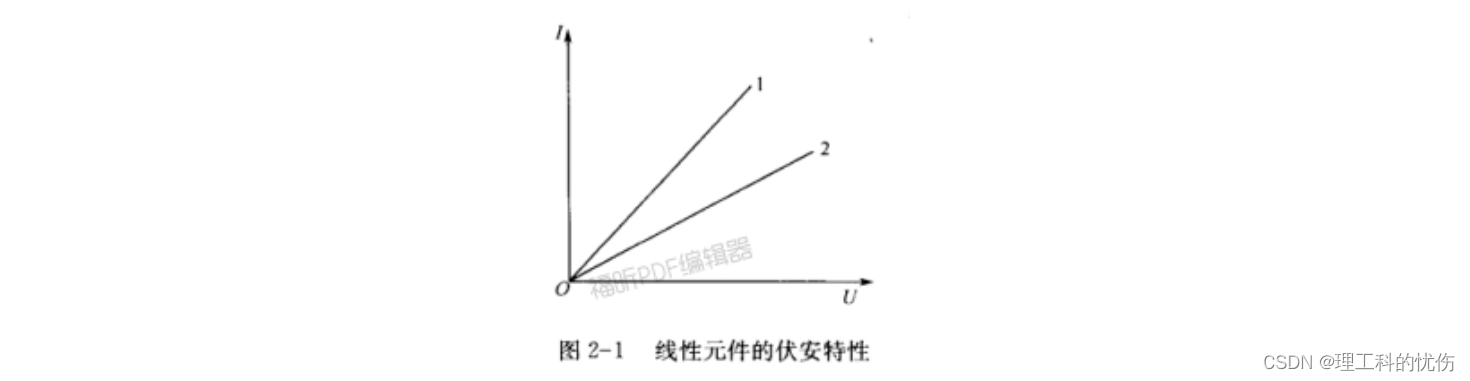

导体的伏安特性曲线，注意是线性元件

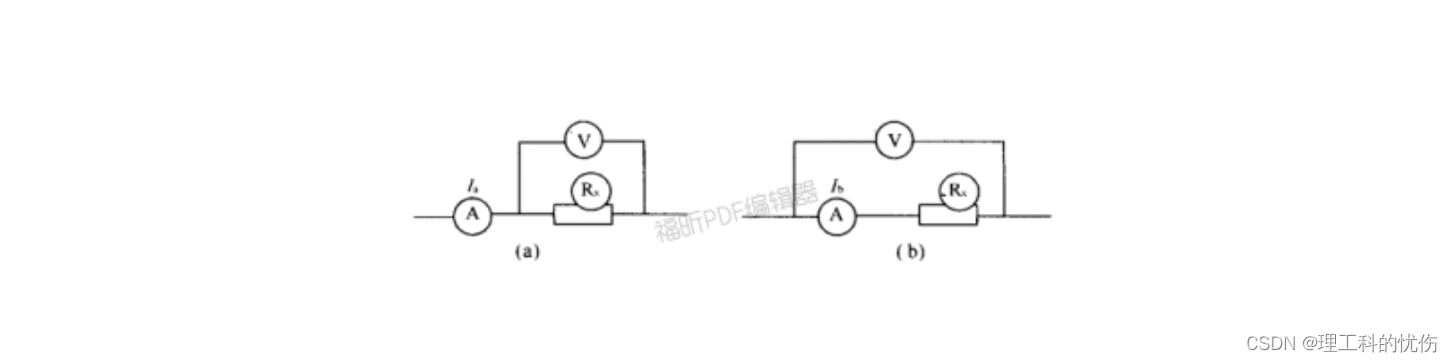

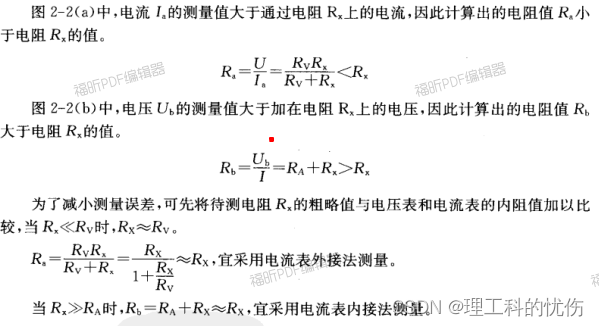

2.伏安法测电阻
两种方法，电流表内/外，测得的电阻值不一样。

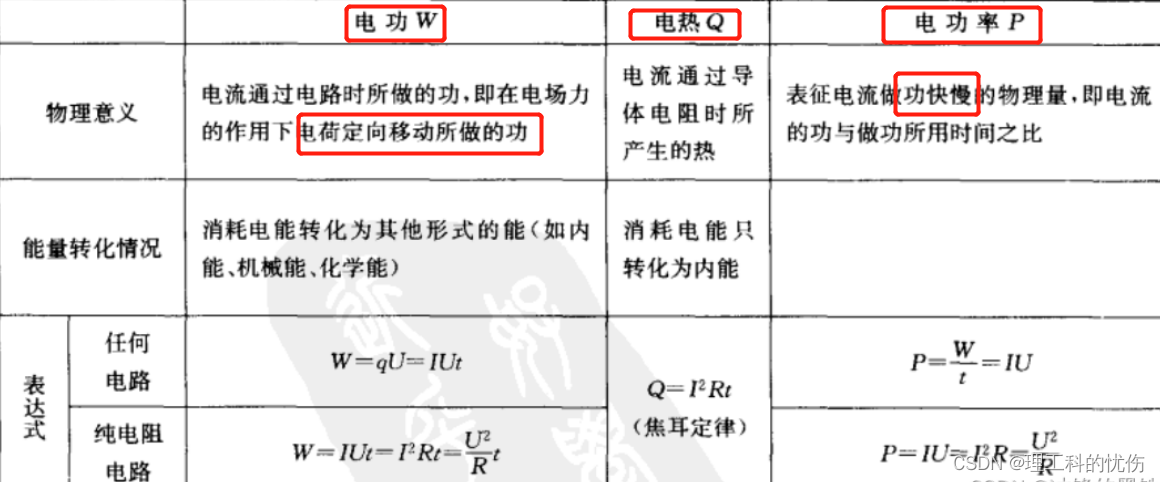

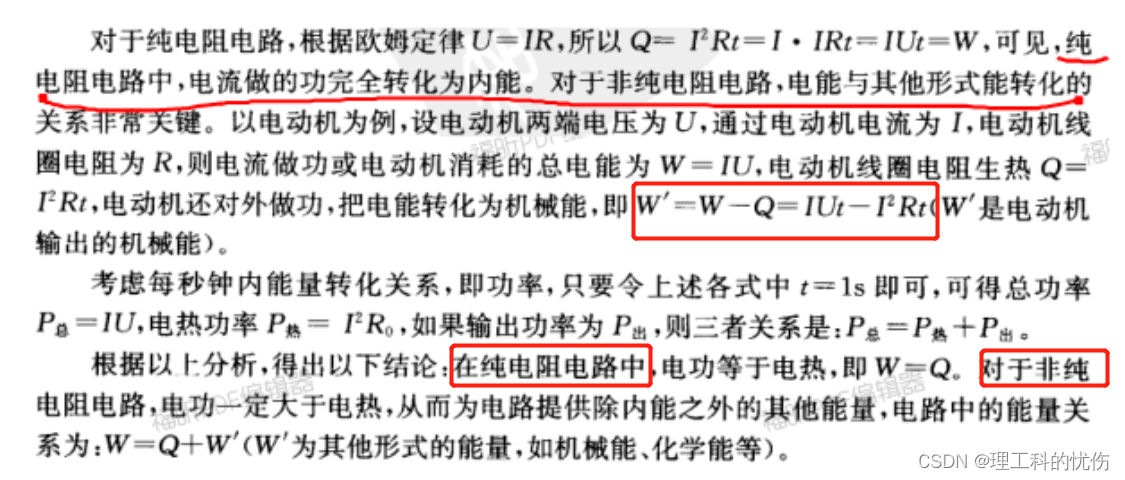

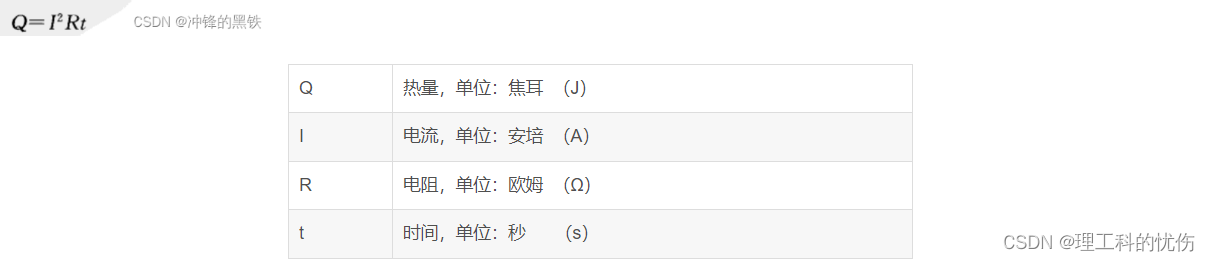

3.焦耳定律
4.闭合电路欧姆定律
外电路的电阻叫做外电阻，电源内部也有电阻，叫做内电阻；
闭合电路的欧姆定律

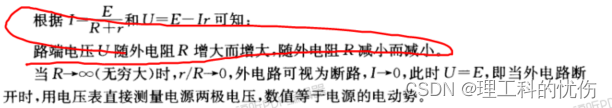

电源外电压变化规律
电源的输出功率
上面，当R=r时，输出功率最大；

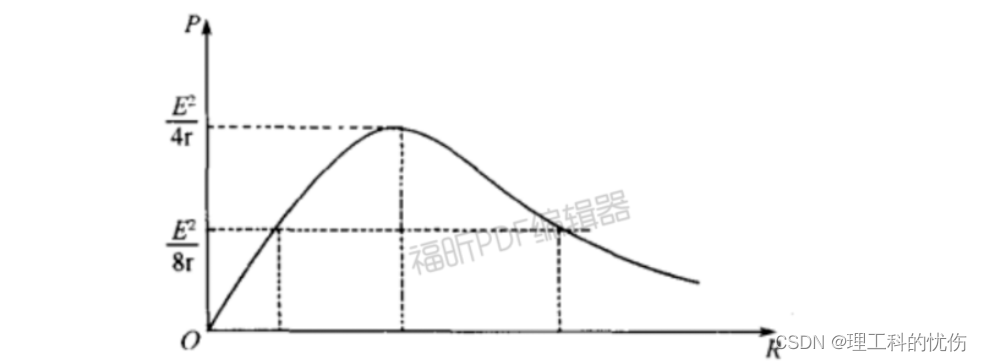

输出功率图
输出效率
计算公式
和功率公式对比，当输出功率最大时，效率不是最大的，而是50%；
————————————————————————————————————————

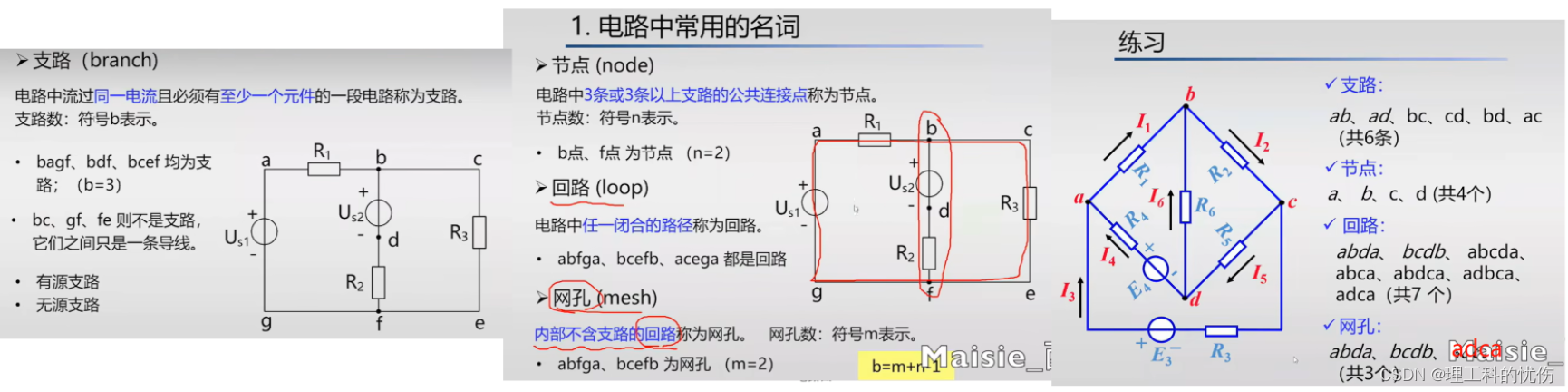

基尔霍夫电流和电压定律KCL KVL
Kirchhoff's Current Law 和 Kirchhoff's Voltaget Law

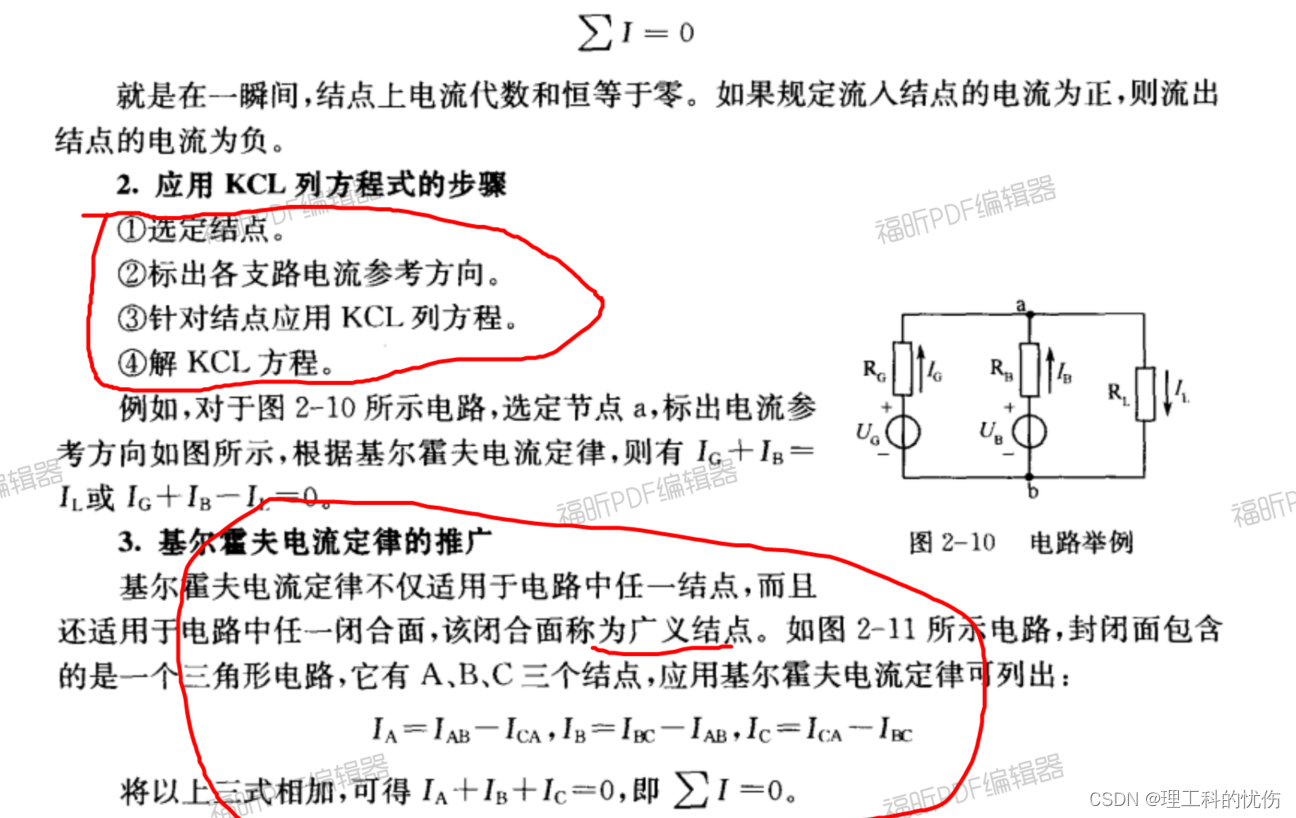

KCL和推广的KCL

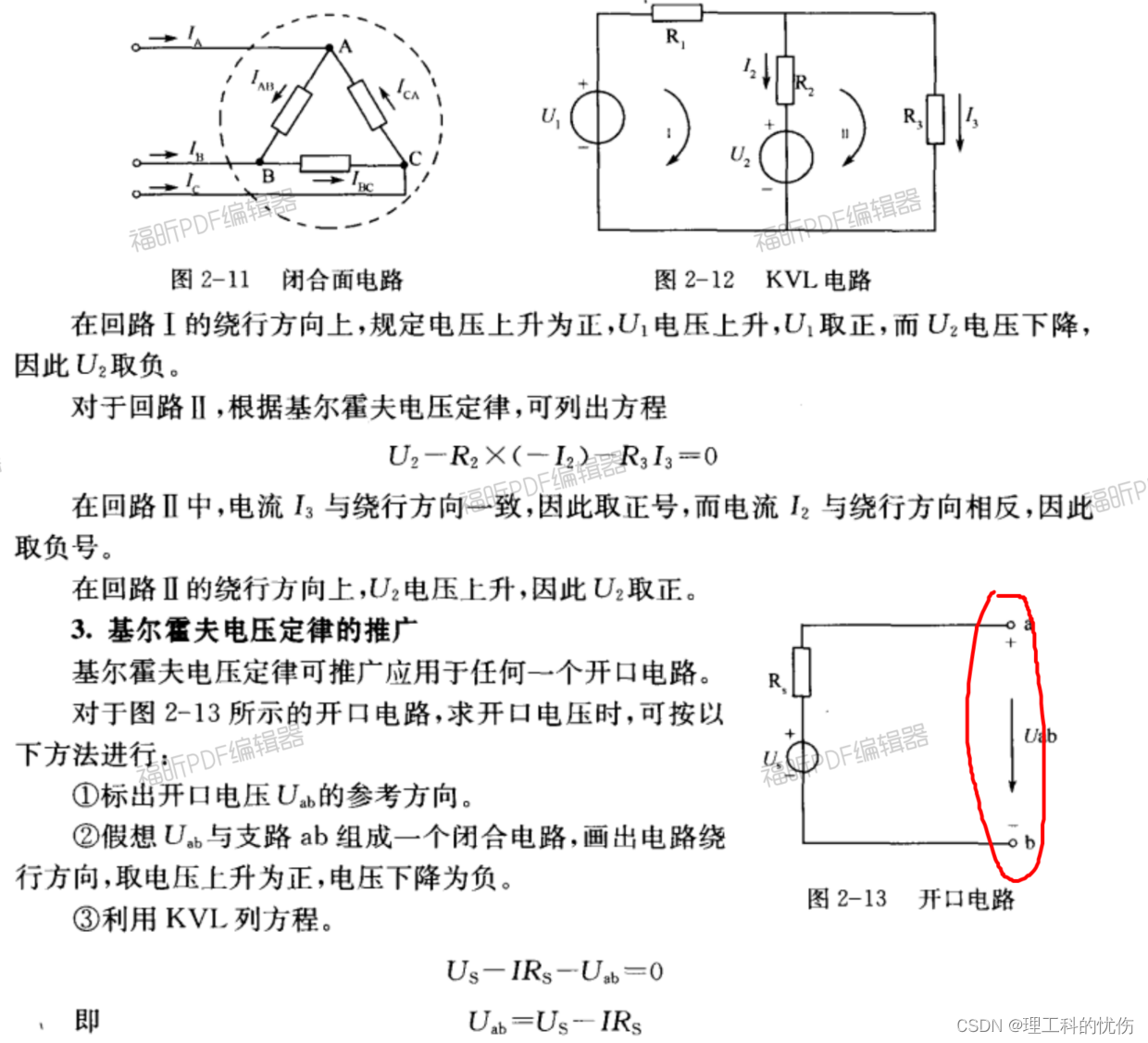

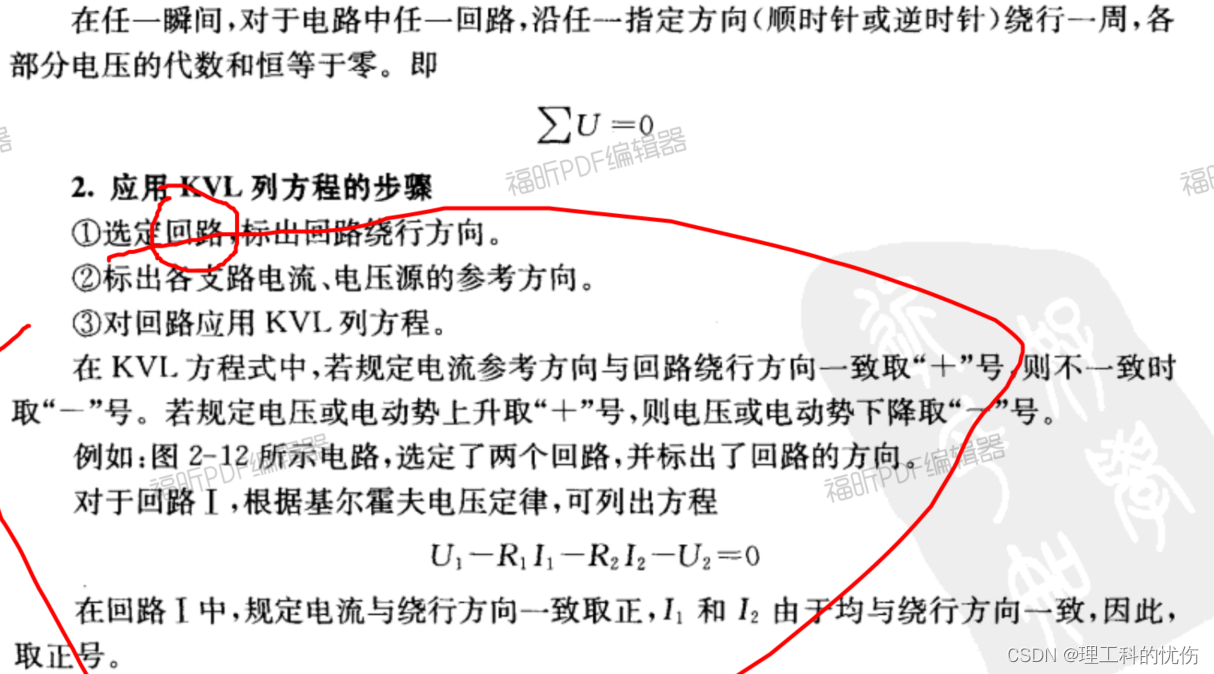

KVL

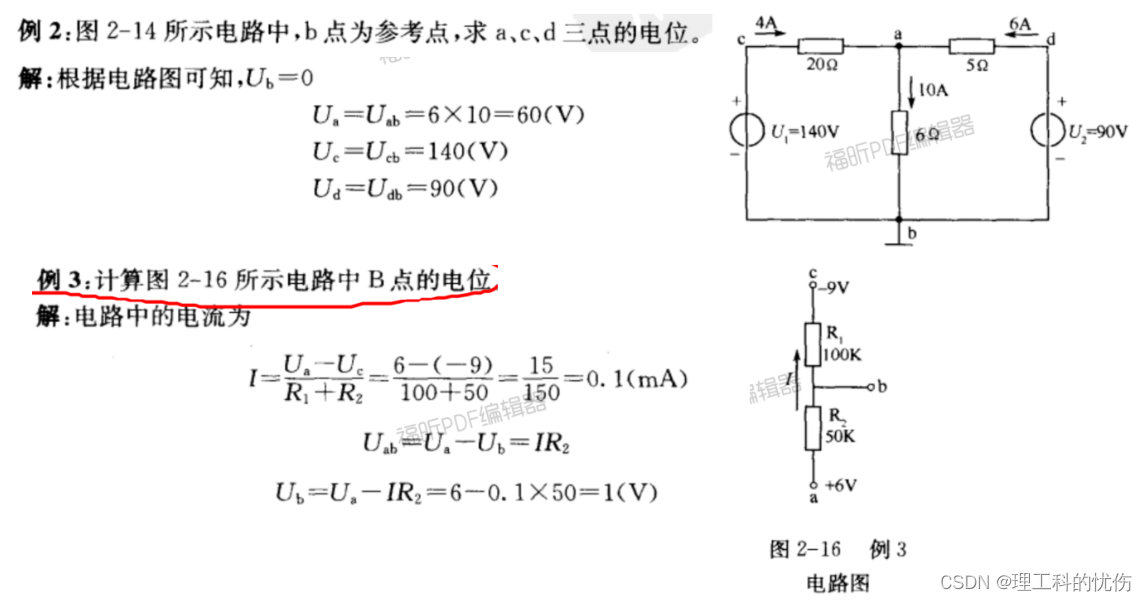

练习题
