CAD动态块可见性的设置步骤：

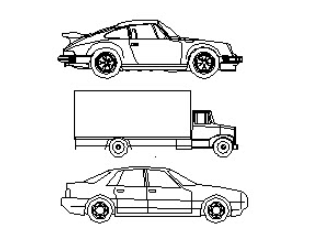

1、准备视图

在浩辰CAD软件中准备三个汽车视图，并定义成块。

2、添加可见性参数

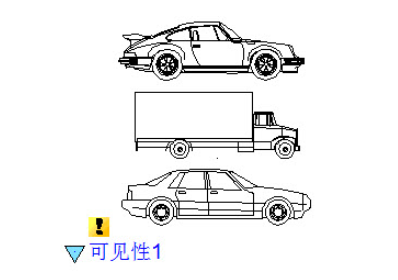

双击块或通过右键菜单进入块编辑器，单击参数面板上的可见性参数图标，按系统提示指定参数的位置。如下图所示：

3、编辑可见性状态

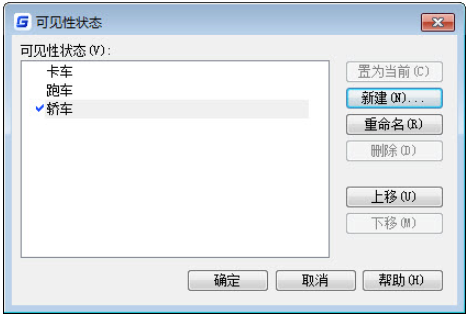

双击可见性参数图标，启动【可见性状态】编辑对话框。在该对话框内可以重命名、新建、删除可见性状态，因为本例要控制三个汽车视图的可见性，所以我们新建了如下图所示的三个可见性状态。

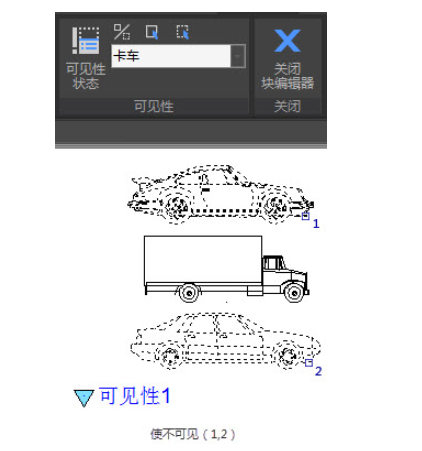

在【可见性】面板的下拉菜单中选择【卡车】。单击【可见性】面板上的【使不可见】图标，选中跑车和轿车，使其在【卡车】状态中不可见，如下图。选好对象后回车确定。对【跑车】和【轿车】状态，按类似方法进行设置。

5、移动调整

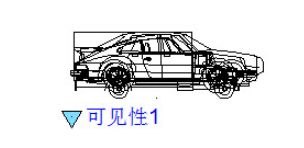

编辑完可见性状态后，移动三个汽车视图，使之重叠。如下图所示：

6、测试CAD动态块

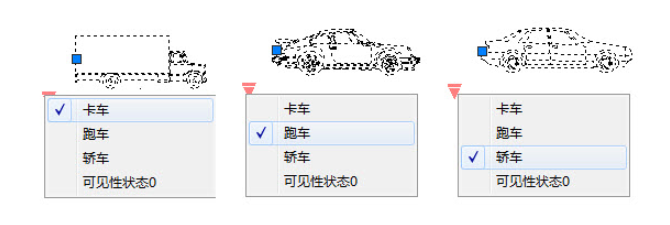

将编辑好的动态块插入图纸中，选中动态块并单击可见性参数夹点，在弹出的下拉列表中选择某一项目，动态块便会自动改变显示状态。如下图所示：

以上CAD教程小编给大家分享了浩辰CAD软件中设置CAD动态块可见性的相关操作技巧，你学会了吗？
