光伏并网逆变器学习1-simulink
创始人
2025-05-30 01:51:02

在这里插入图片描述

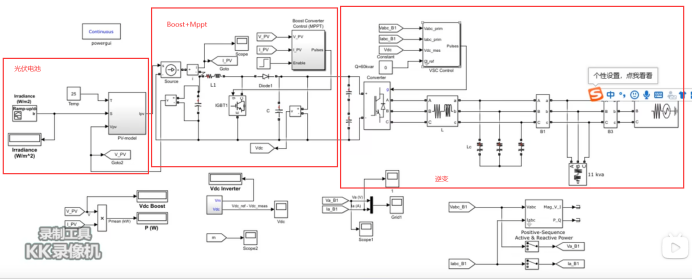

分为三个部分：光伏电池 、 boost+mppt 、 并网逆变

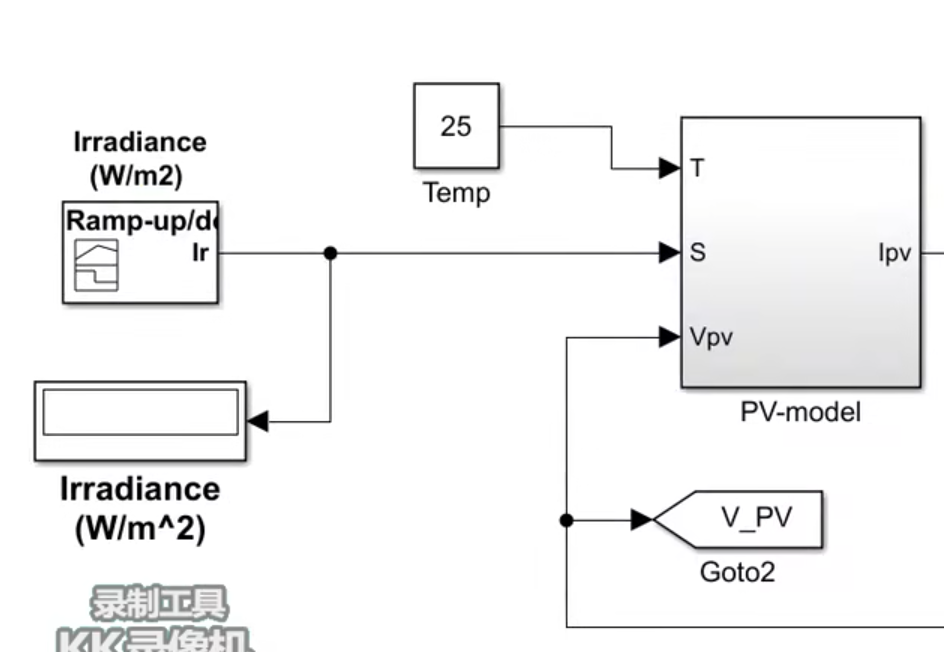

  • 光伏电池：
    在这里插入图片描述

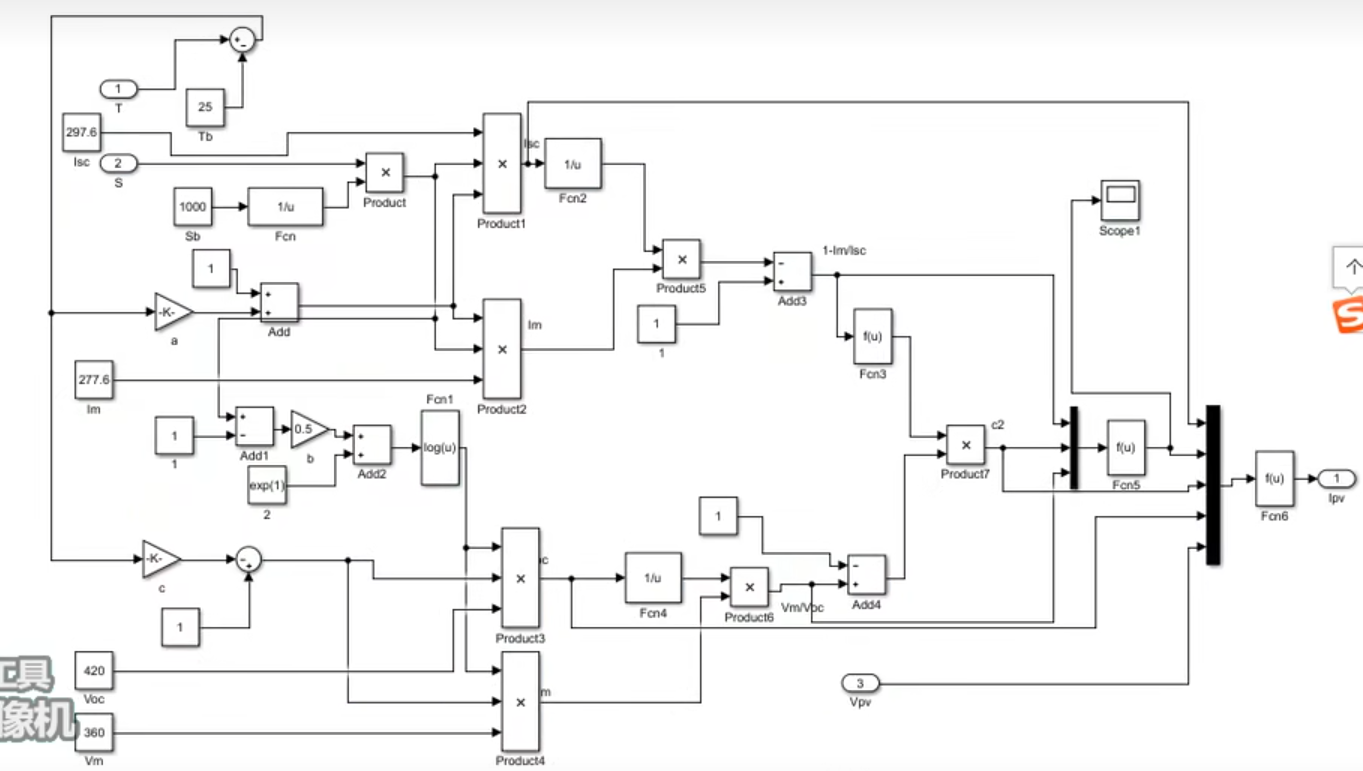

    其内部数学模型：
    在这里插入图片描述
    内部参数：短路电流、最大电流、开路电压、最大电压
    外部参数：光照强度、温度
    输出：功率以及电压、电流关系式

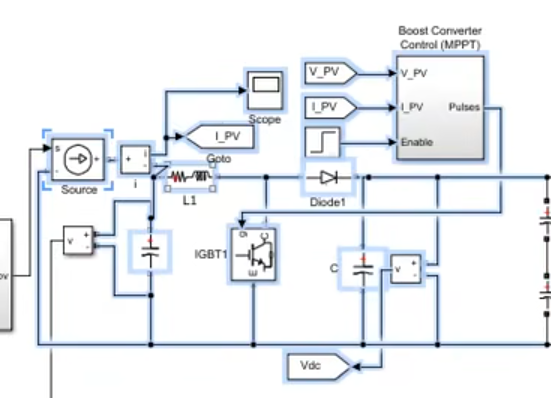

  • Boost部分（升压+mppt）
    在这里插入图片描述
    作用：升压+mppt（最大功率跟踪）

其中MPPT（扰动观察、电扰增量、模糊控制、PSO）

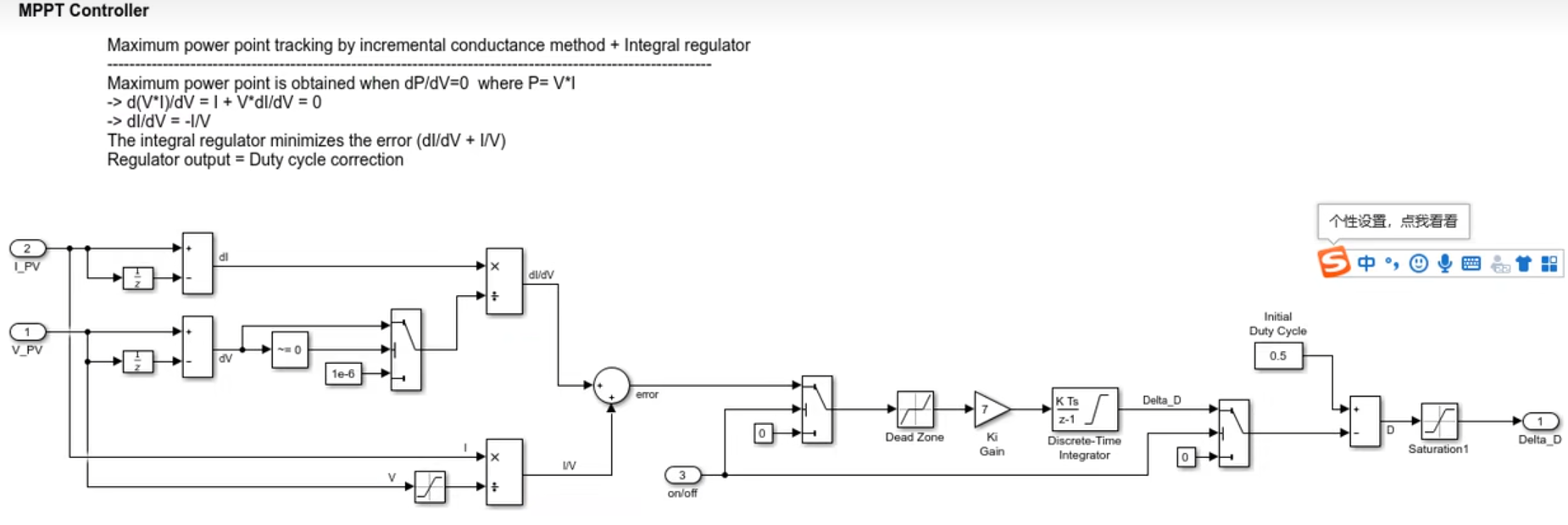

下面是扰动观察法的mppt controller在这里插入图片描述

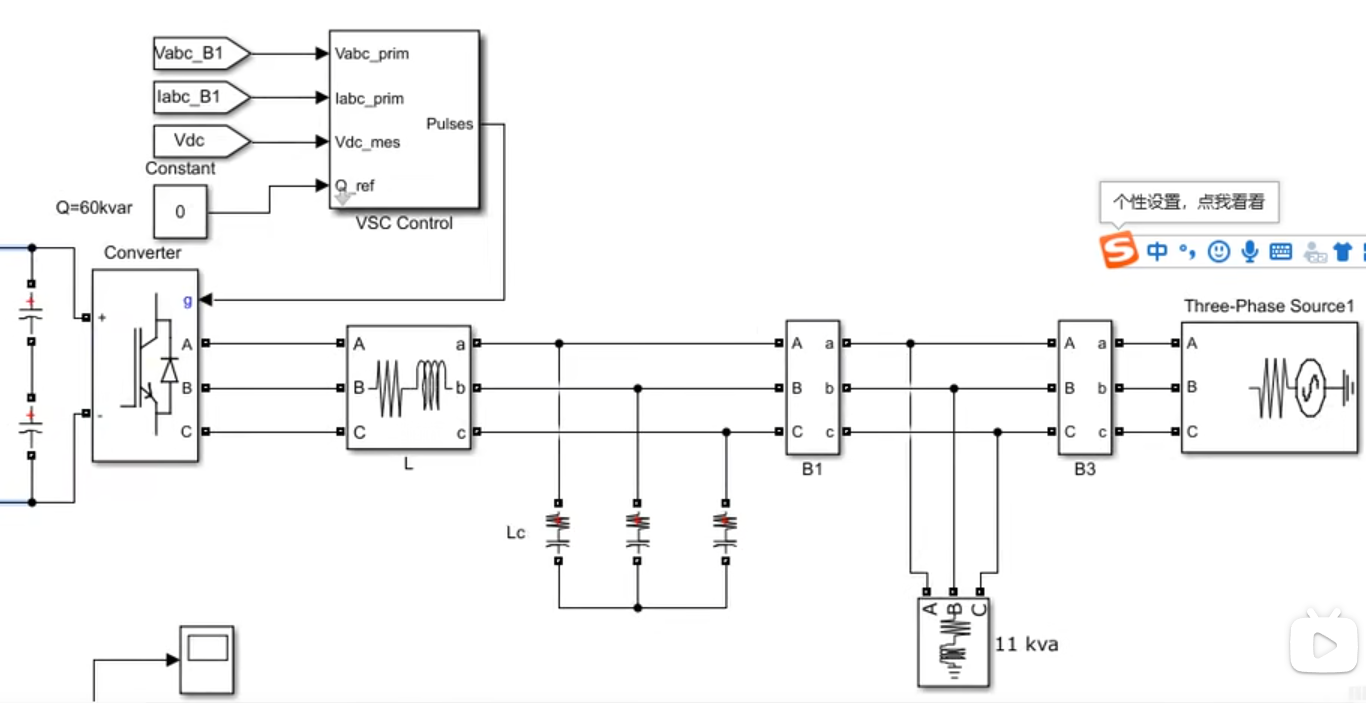

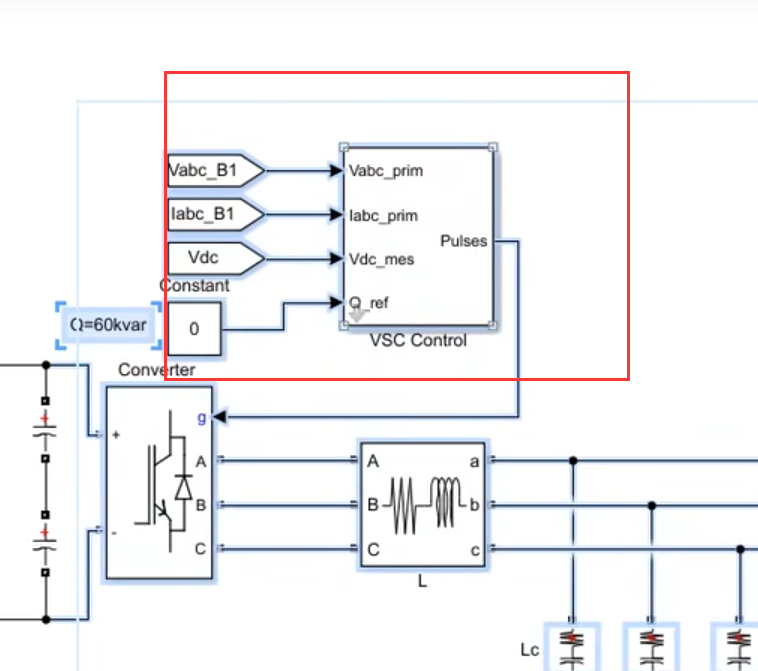

  • 逆变器部分
    在这里插入图片描述
    DC->AC

并网要求：
1）功率因素为1.
2）电压、电流要达到同相位

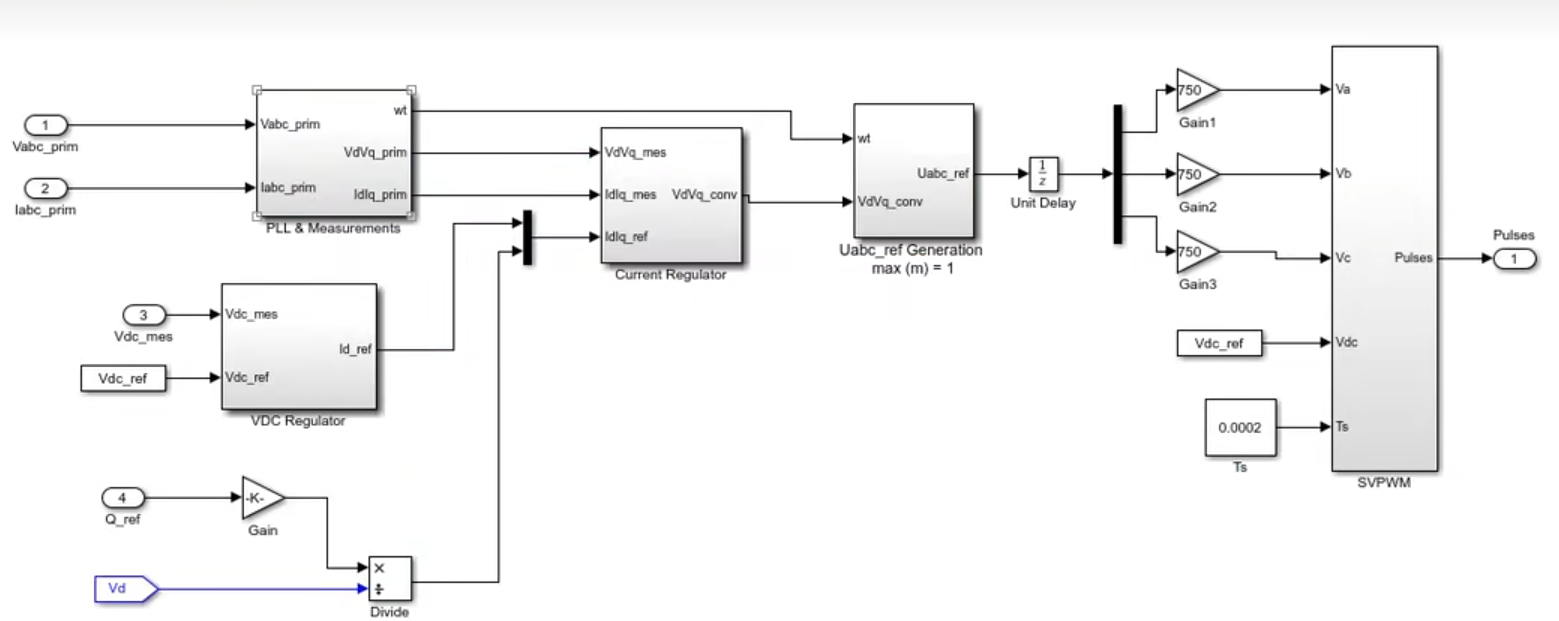

控制策略：电流内环+电压外环
在这里插入图片描述
进入：

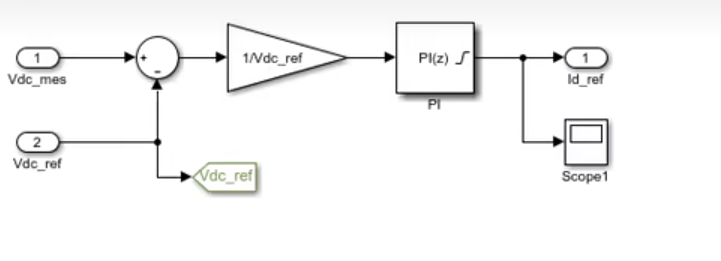

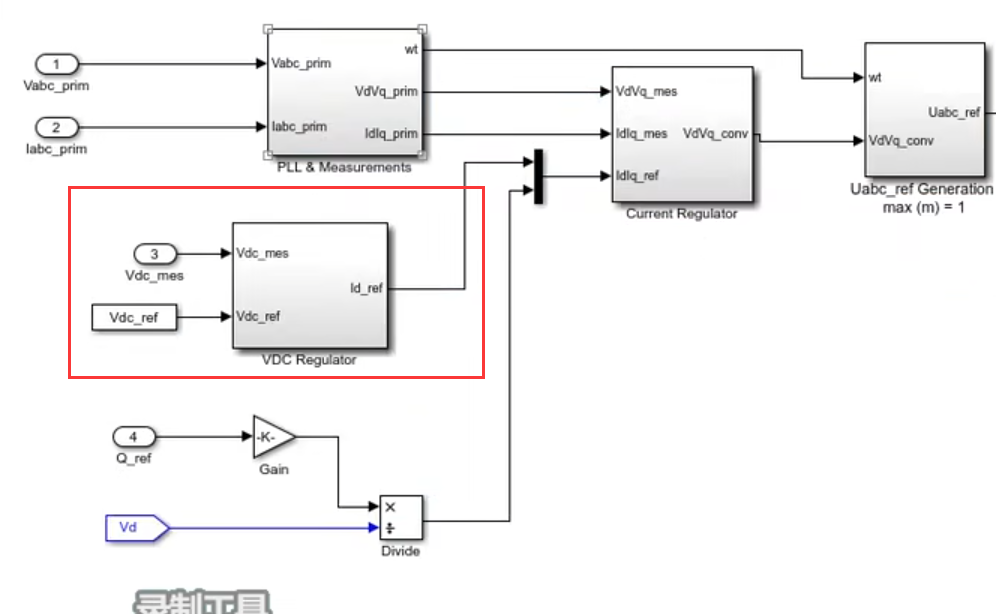

在这里插入图片描述对于电压外环：Vref与Vo进行调节（PI控制器）
在这里插入图片描述
在这里插入图片描述

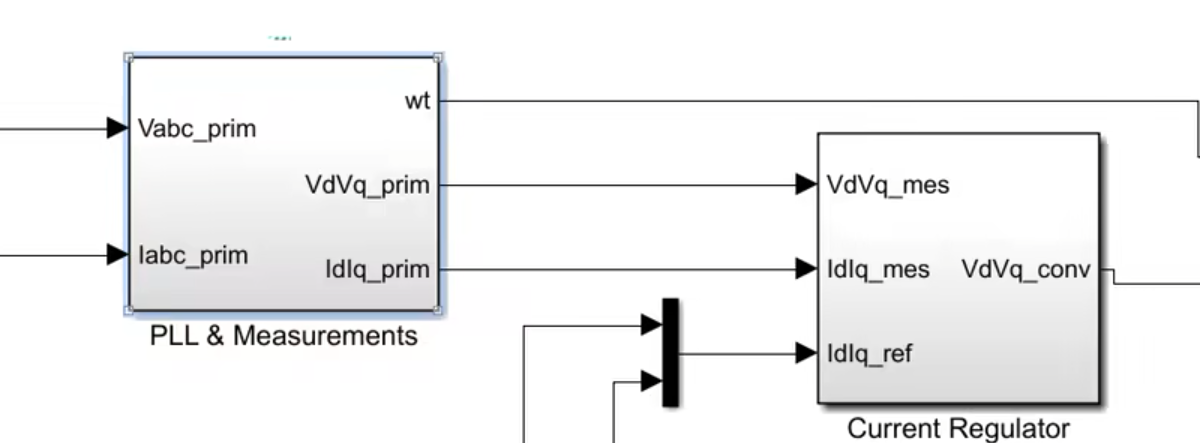

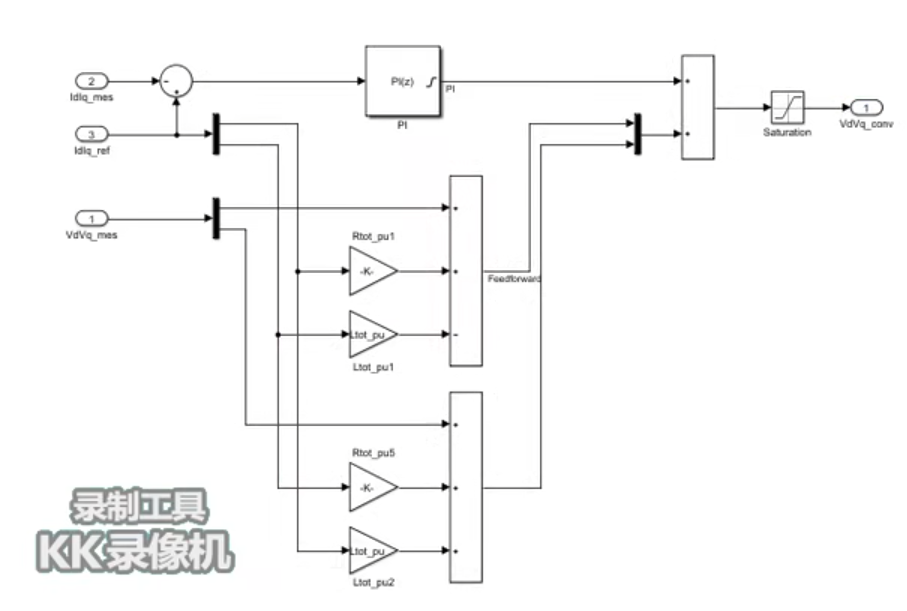

对于电流内环：三相电是非标量，变换成标量进行线性控制d q（分别PI控制器）
在这里插入图片描述
在这里插入图片描述

思路：

三个部分，

先单独建立，单独调通，

再整体连接，进行联调

=====================================================
（一）光伏部分，担负调试，看输出的光伏曲线是否能出来，（抛物线）

（二）单独做个boost电路，（开环或者闭环皆可），
接着一二部分联调，看输出二的功率曲线是否和一的功率曲线可以差不多对应

（三）单独弄个DC电压源，单独调试逆变器部分。（控制上）
并网侧输出电压、电流波形是否可以达到同相位，

最后的联调（连个系统连接在一起，二者的功率一定是稳定的即左端与右端）

调节的模型参数：电路参数与控制参数
