前言

之前我在《NAS系列 硬件选择》里讲述了自己为了升级NAS如何选配硬件。本节我大概说一些我的新NAS硬件组装的注意事项。到目前为止，我只装过2次电脑；在N年前我曾经给自己DIY过一个台式机，但很多装机的细节和技巧都不太记得了。只能说把东西买齐了，自己慢慢试装一下。

如果你没有组装电脑的经验，可以先看看翼王这个组装6盘位NAS的视频，大致知道一下各种硬件的安装顺序。安装硬件的方法和电脑差不多，一般就是先安装好CPU、涂上硅脂、CPU散热器和内存，然后再进行测试并安装其它硬件或接线。

下面我回忆并记录一下当时装机的过程中，希望对小伙伴们有用！

准备工作

根据自己的实际情况准备即可。链接并非推广，仅作参考。

• 下载各种镜像/软件备用，详见《NAS系列 准备安装PVE系统》的“准备工作”小节。

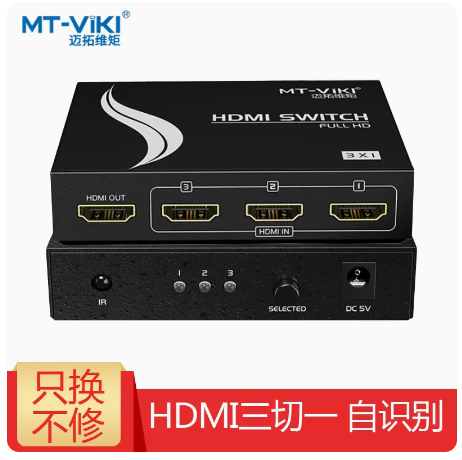

• 老式VGA口显示器+VGA线/新式HDMI口显示器+VGA转HDMI线：这个我在《NAS系列 硬件选择》讲过。主要原因就是豆希B365主板一开始只能使用VGA接口亮机。很多装机佬都有一些旧显示器备用的。这个线最好买长一点，比如2-3m。如果只有一个HMDI显示器，还可以考虑买一个**HDMI切换器**+至少3条HDMI线，这样按一下开关就会在不同的HDMI口里切换，从而可以随时切换电脑主机和NAS的界面。

• 鼠标、键盘：估计都有吧 (ฅ´ω`ฅ)。

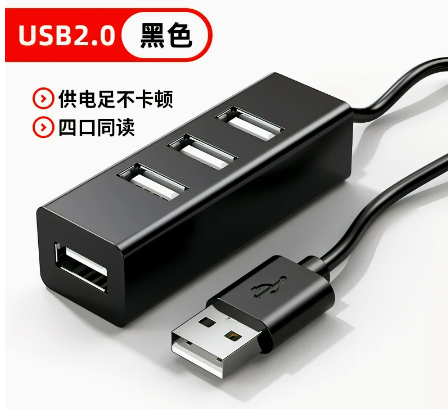

• USB扩展器：类似这种东西。我用豆希B365主板时接口刚刚够用。如果你的主板USB接口很少，最好备一个以防USB口不够用。这类东西玩软路由的人估计都是常备的，因为很多小型的软路由接口很少。

• 螺丝刀套装：类似这种东西。我是第一次DIY电脑主机的时候商家送的，它有很多种尺寸的螺丝刀，而且可以临时保管拧下来的螺丝。很方便！实际装机时，不同地方的螺丝尺寸可能会不太一样，注意区分，不要搞混。

• 100M+宽带：如果你决定用软路由拔号上网，应该选好一点的宽带套餐，比如≥300M+。不然用软路由有点“杀鸡用牛刀”的感觉 (ฅ´ω`ฅ)
• “千兆AP面板+百兆AC”方案 or “可用AP模式的千兆口路由器”方案：当你使用软路由拔号后，AP模式的路由器可以用来发射wifi。当然，如果你是给很大的房子（甚至是别墅）布署网络，推荐AP+AC的方案，这样整屋都可以无缝漫游并享受软路由带来的性能提升，且可完美融入日常装修风格。Wifi发射器（AP/路由器）选千兆，未来10年都不过时。AC只是控制AP面板用的，不需要很大的带宽，百兆即可。如果是AP+AC方案还要注意网线的问题，问问装修师傅家里网线是不是千兆网络（一般超五/六类线都可以完美千兆；现在装修没有人装百兆网线的吧？）。

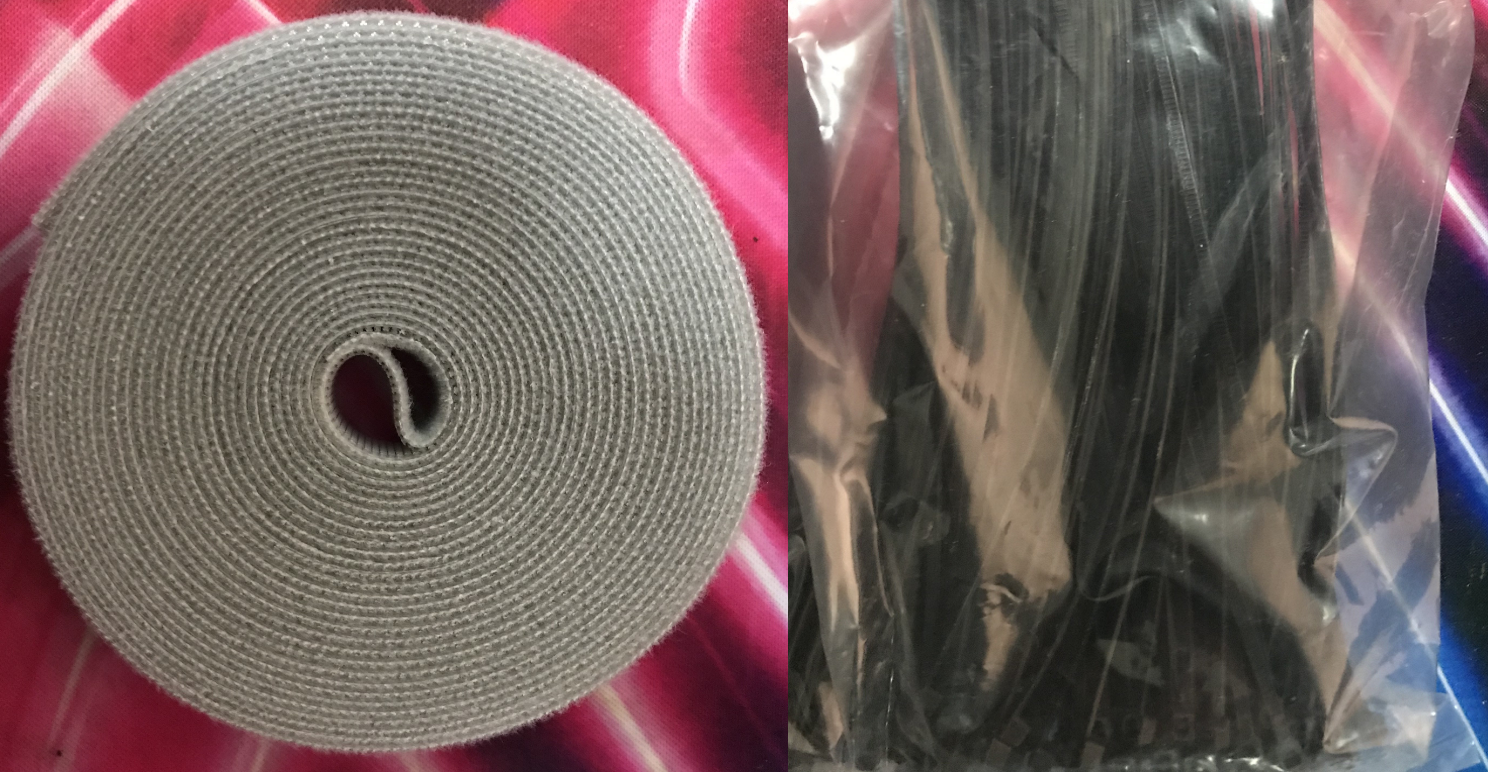

• 捆扎线+魔术贴：类似下面这种。捆扎线是一次性的，绑得紧；魔术贴是复用性的，绑得松。两者功能互补，建议都备一下。

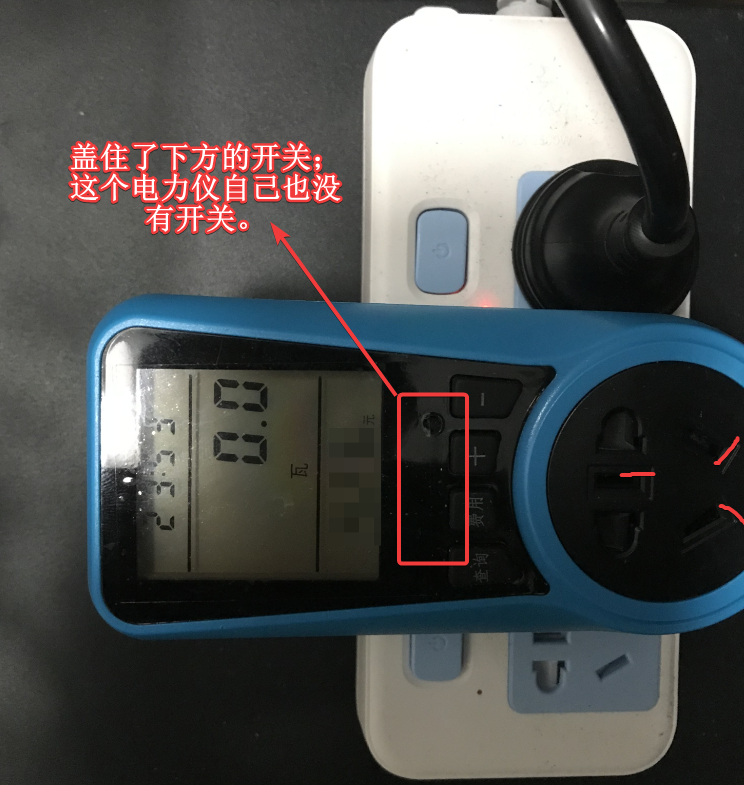

• 带开关的排插+微型电力检测仪：如下图所示，主要是方便实施模拟断电测试。可以买好点的品牌（比如公牛），电火花更少，质量更稳定！微型电力检测仪就是这类机器，可以用来测试电器的功率。大家买的时候要注意电力仪插头方向和排插的开关位置。下图是我买的两个设备，感觉不是很合适，电力仪会盖过排插的开关；所以我也只是短暂地测一下NAS的功率就没继续用了：

机箱风扇

我搞了一个新的机箱风扇，所以要先将旧风扇换掉。拧螺丝的事，没啥好讲的。

主板

我在《NAS系列 硬件选择》也提到过，豆希B365主板需要正确设置跳帽。你应该先设置好跳帽，或者在购买前和卖家沟通好让别人帮你改好跳帽的位置。你在安装CPU、主板通电时，要注意将主板背面垫在一个绝缘的界面上，以防通电时烧坏主板。买主板时有附带一张和主板大小相近的绝缘泡沫，可以利用它来进行操作。

CPU

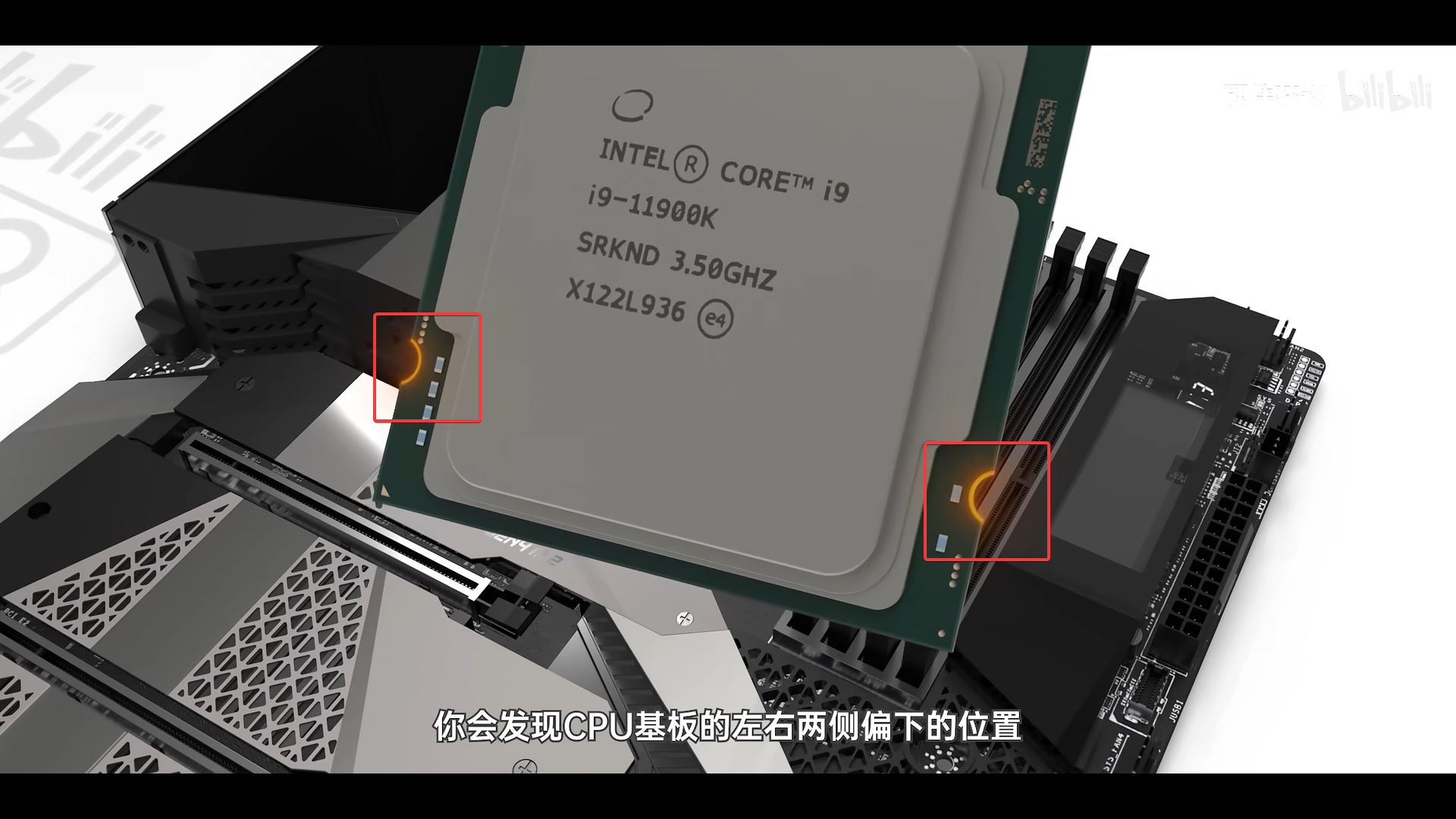

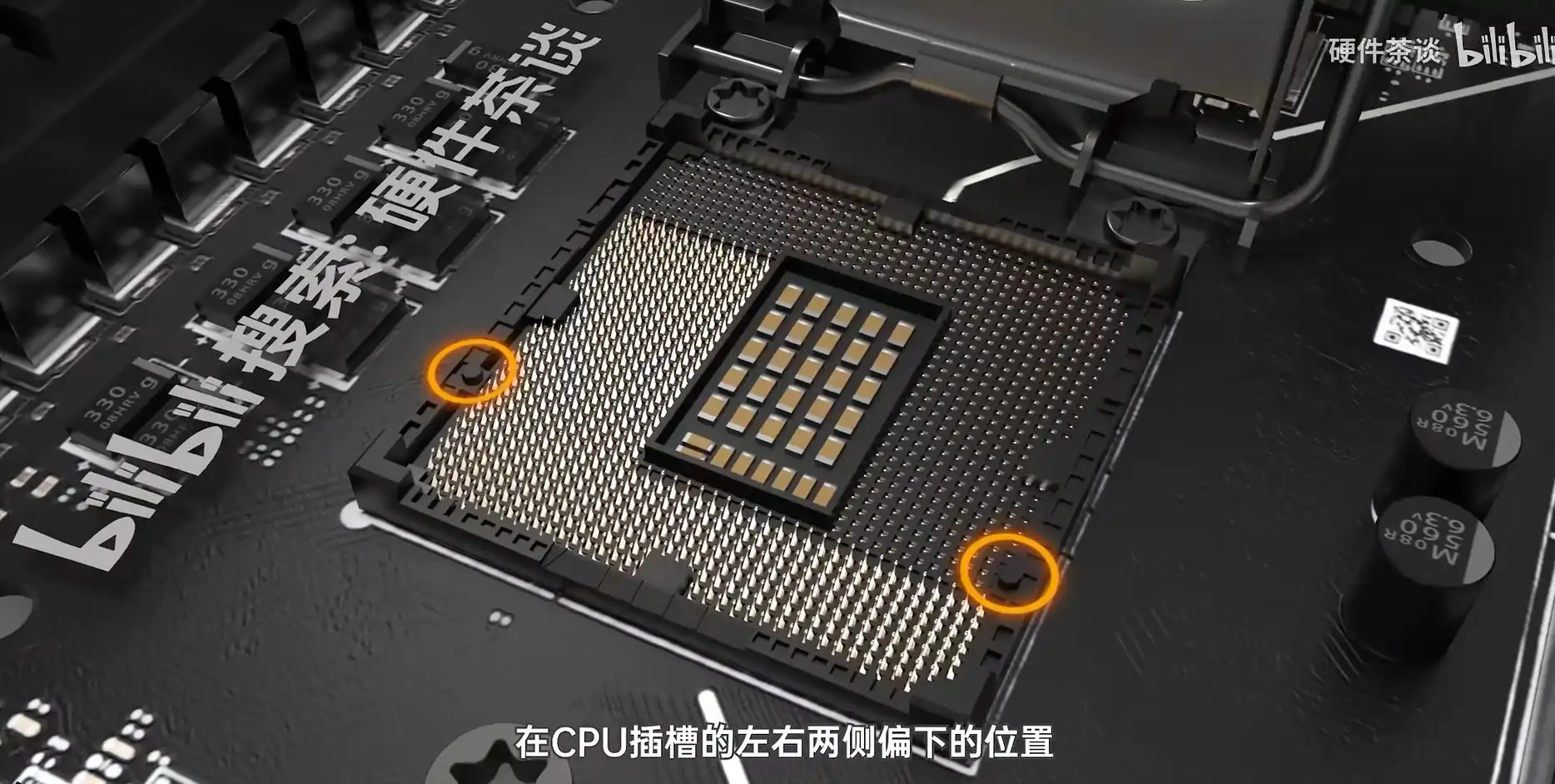

如果你不会装Intel CPU，可以找个视频看看，比如这种。注意豁口的位置和方向就行。如果这个视频你看完后还是不会装Intel CPU，建议你找电脑师傅帮你装算了 (ฅ´ω`ฅ)

CPU散热

小伙伴们可以看这个视频学学怎么装CPU散热：CPU散热器如何安装，全网最傻瓜式教学如何正确安装散热器，其实有几种不同的类型，你只看Intel CPU那一段就行。安装CPU散热前要先涂好硅脂，硅脂是CPU与CPU散热的媒介。根据这个评测视频，几种常见涂法的散热效率都差不多，推荐你使用第4种方案来涂硅脂（我当时用的也是这种涂法）：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-POzdxtc8-1679136520249)(null)]

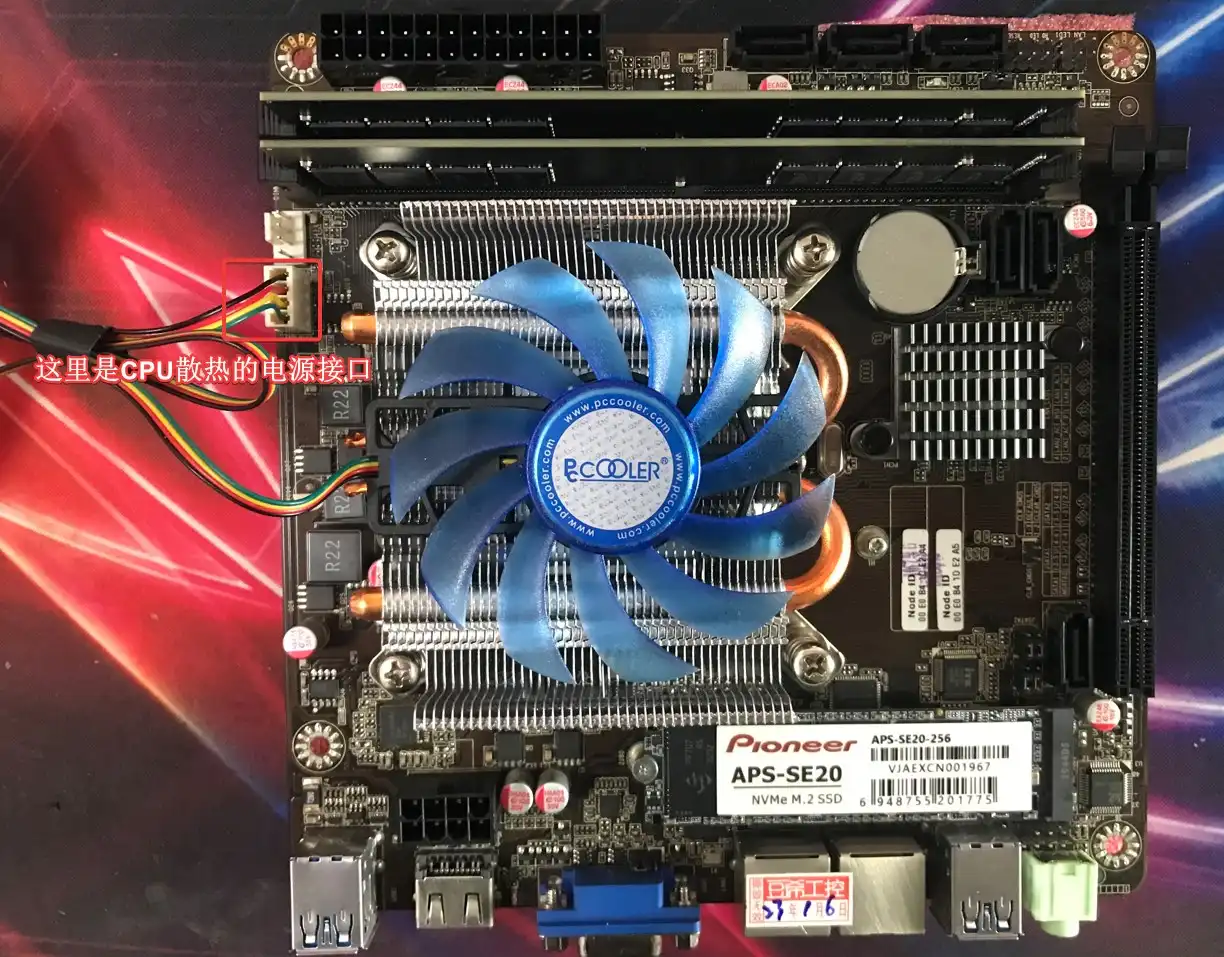

在安装散热器前，记得将散热器金属面的塑料薄膜撕掉 (ฅ´ω`ฅ) 最后，将CPU的4pin接口插到主板里：

这个主板有给机箱风扇的PIN口吗？似乎没有(￣△￣；)

内存条

随便找了个视频，不懂的小伙伴自己看着学。内存都有防呆设计，其实也挺简单的。基本原则就是不要怕，两边一起用力插，“噔”的一声就完事了。

通电测试

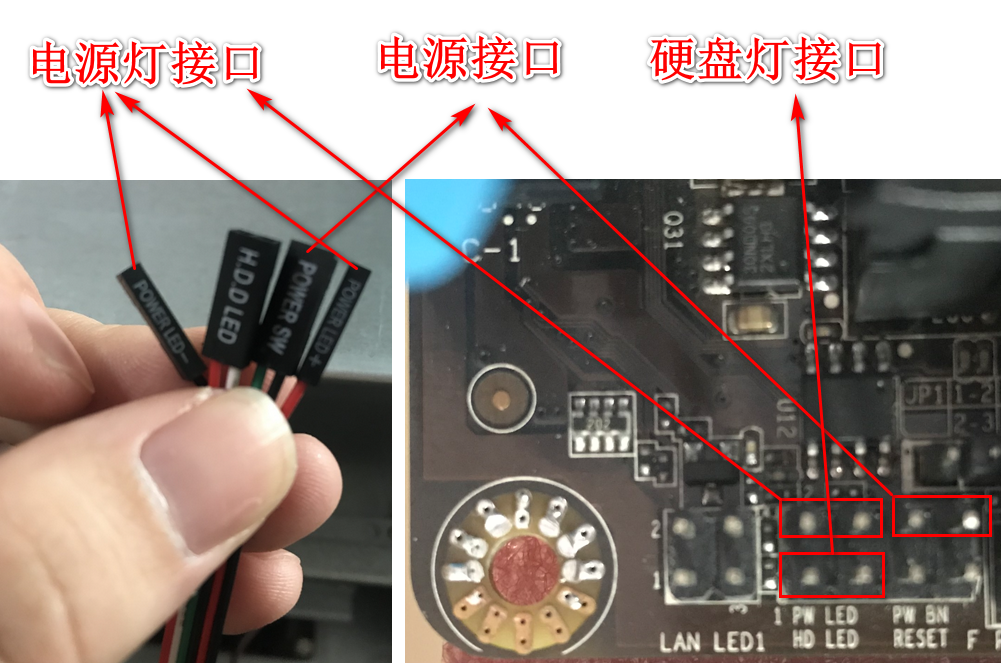

在主板上安装好CPU和内存条后，将鼠标和键盘接USB口、VGA接显示屏。由于我们还没有将机箱线材与主板相连，如果通电后主板并没有自动启动，我们要用一个导体（比如一支螺丝刀的金属部分）去触碰“电源接口”部位（记不太清是不是RESET了，有知道的小伙伴提醒下），等主板亮灯后再离开即可：

这里顺便讲一下上图：PW BN是Power（电源）开关的缩写，RESET是重启的缩写，而H.D.D或HD是hard disk（硬盘）的缩写，而LED是Light-emitting diode（发光二极管）的缩写。这样一对比，你应该知道怎么确定那些针脚的功能了。这个主板还有LAN和LED1的接口，但我买的6盘位机箱似乎并没有相应的线材，所以忽略之。

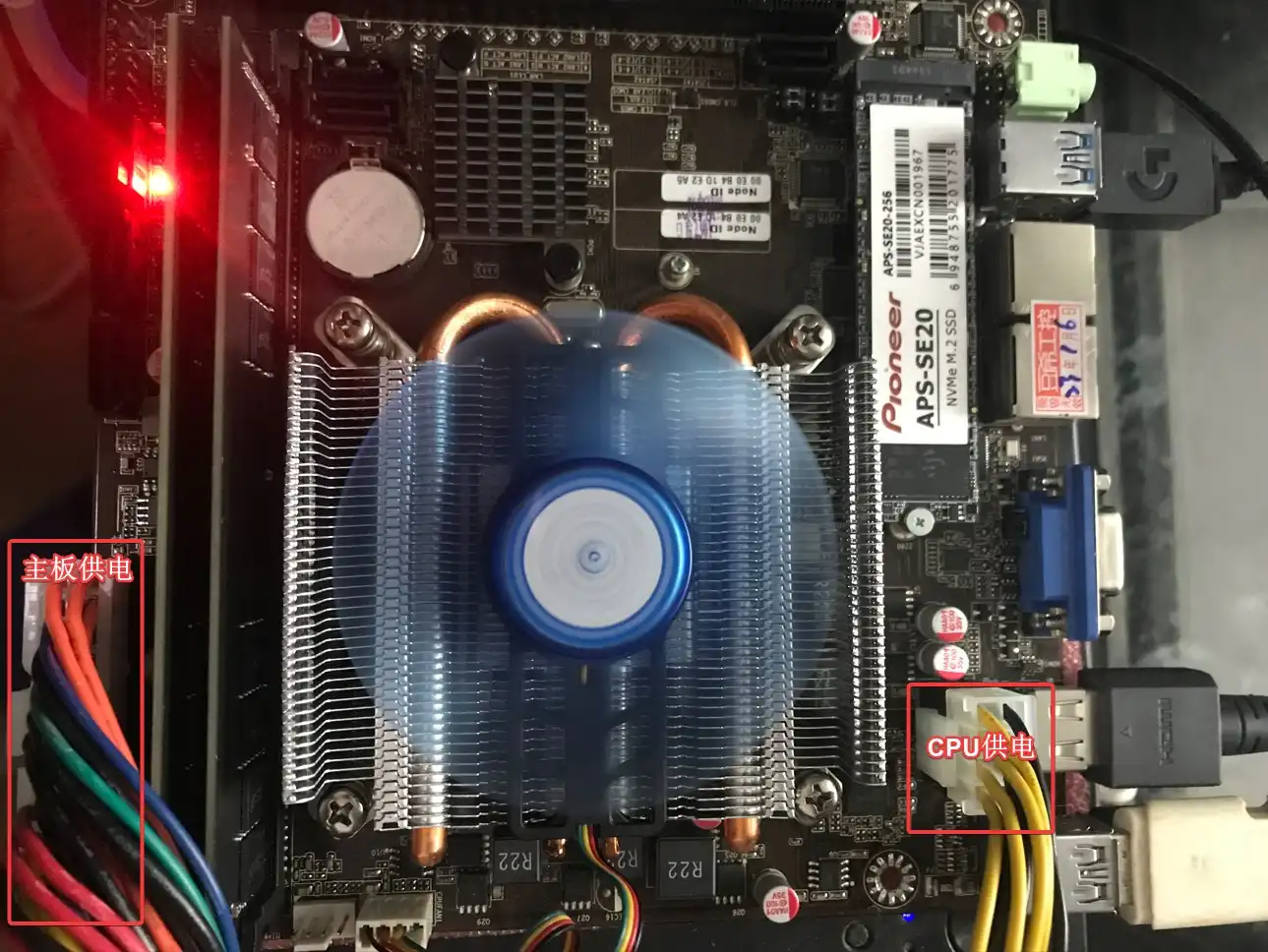

记得将CPU pin（最好8pin，至少4pin）和主板pin 都插好，不然肯定是不会亮机的。PIN口是有防呆设计（梯形口）的，自己注意对准。

通电后，正常情况下，CPU风扇正常转动、鼠标/键盘可点亮（有些鼠标/键盘有那种变幻RGB灯效，如果灯效生效说明主板-CPU-内存的系统工作正常）：

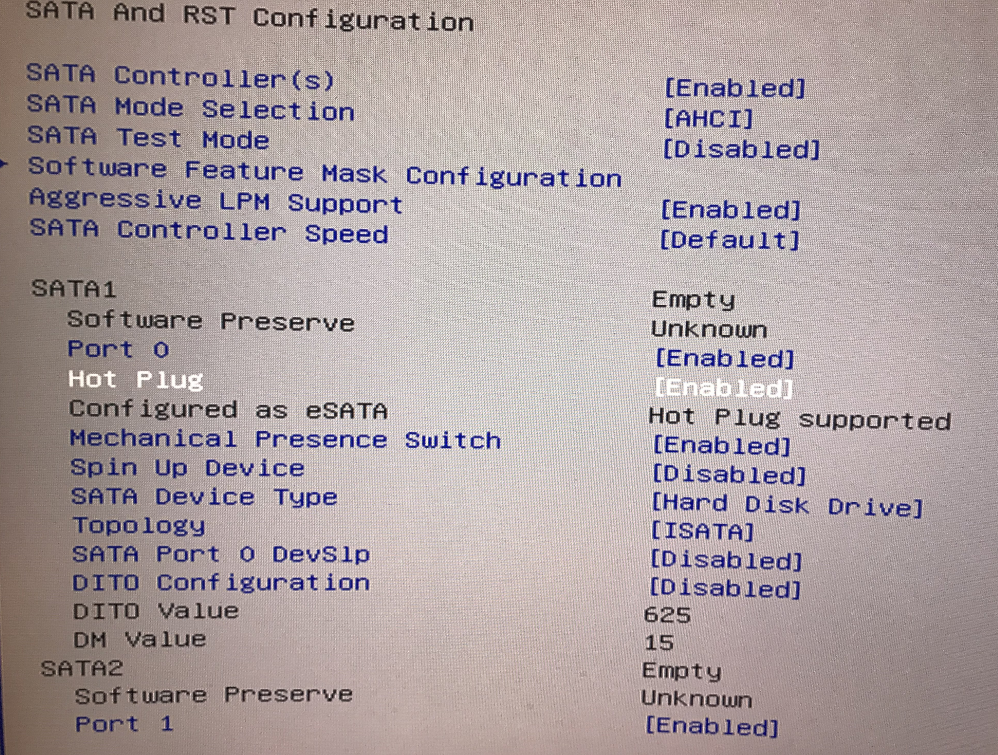

显示器可以依次看到主板LOGO和BIOS（BIOS就是有很多英文选项的界面）：

到此，基本上可以确定主板、CPU、内存这三大件工作正常了。很多人还会测试主板的每个SATA接口工作是不是正常，这也是推荐的做法；但我用的都是刚买的设备，估计问题不大，嫌麻烦所以没有专门去测 (ฅ´ω`ฅ)

之后，可以拔掉电源进入后续步骤。

M2固态

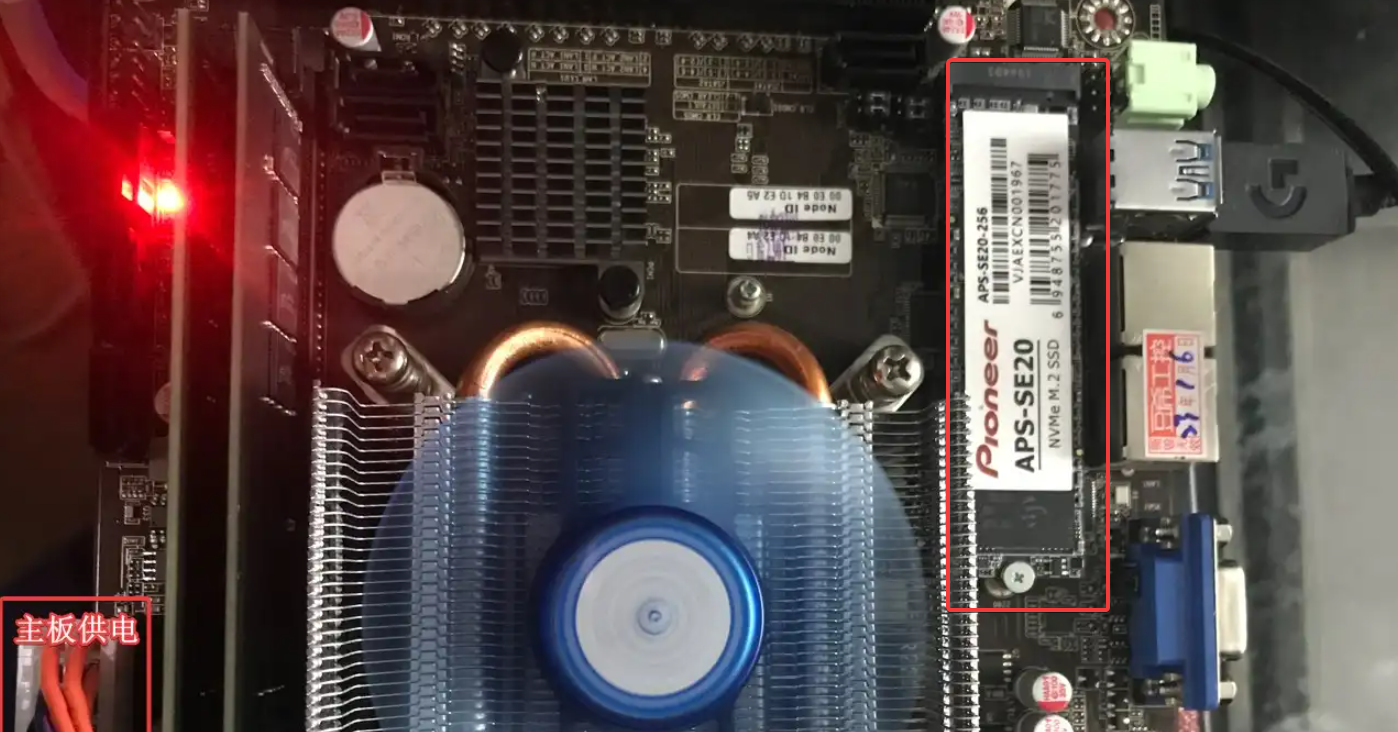

M2固态是我NAS的第一存储设备，用作PVE的系统盘。如前图，安装到对应的M.2口，用螺丝固定即可。这个比较简单：

固定线材

由于机箱底部空间有限，我们最好先将STAT线主板端、主板供电、CPU/散热供电都接好。

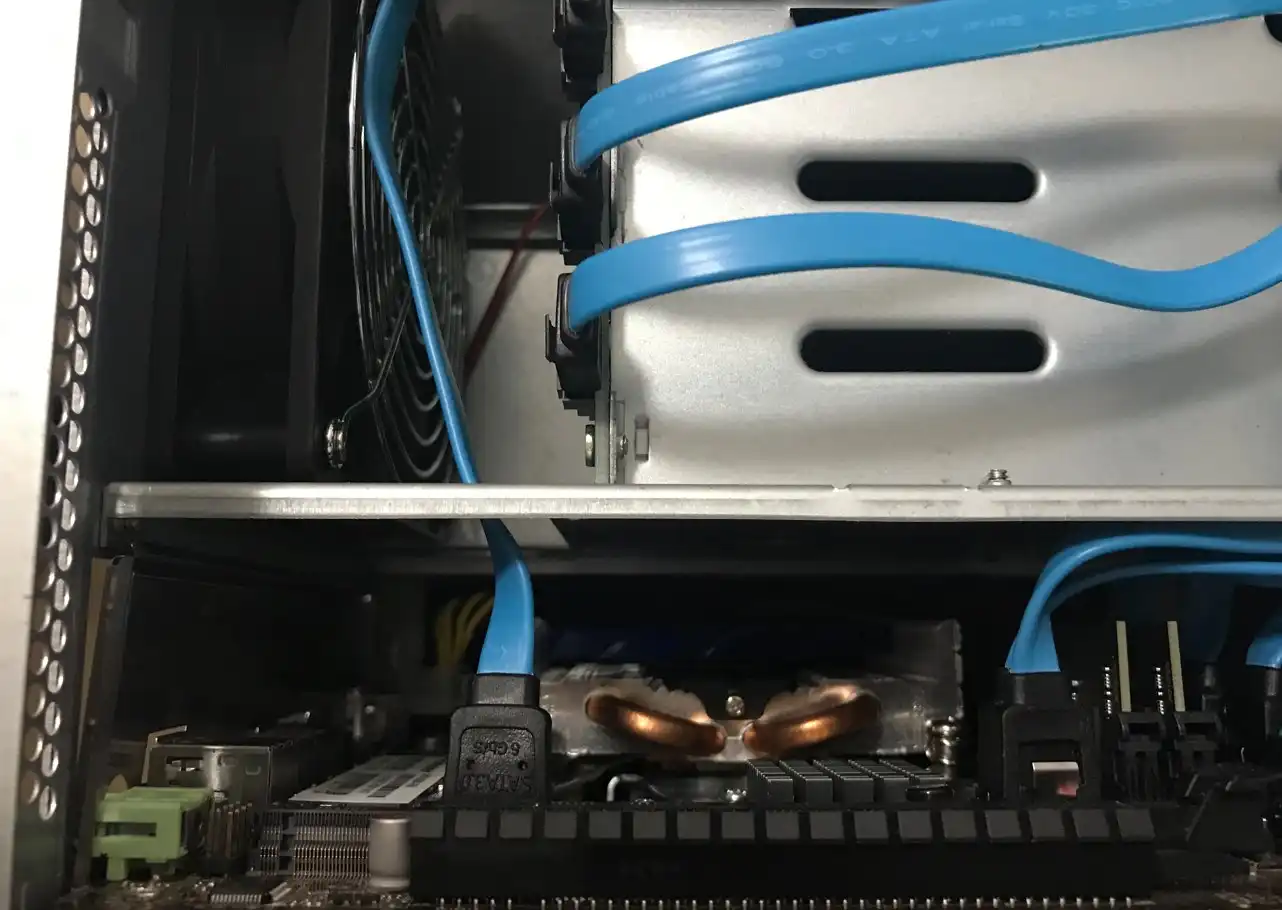

将主板小心塞到机箱下方。简单理一下SATA线，将主板HDMI/USB/网口所在的那一面与机箱档板的开口对齐。由于机箱底部空间有限，从下图可见有些SATA线都受压扭曲了。

简单固定后，用螺丝拧紧主板即可（拧了3个螺丝）。将SATA线和机箱硬盘笼的的相应接口连接上。

主板的电源/电源LED/硬盘LED等接口会暴露在机箱空间较宽松的部位，固定好主板后再插进去即可。机箱有些线可能不会全在主板上有接口，找个空的位置放好即可：

在这里插入图片描述

机箱风扇也有一个4pin口，给风扇供电使用，记得插好。PIN口是有防呆设计（梯形口）的，自己注意对准。

电源

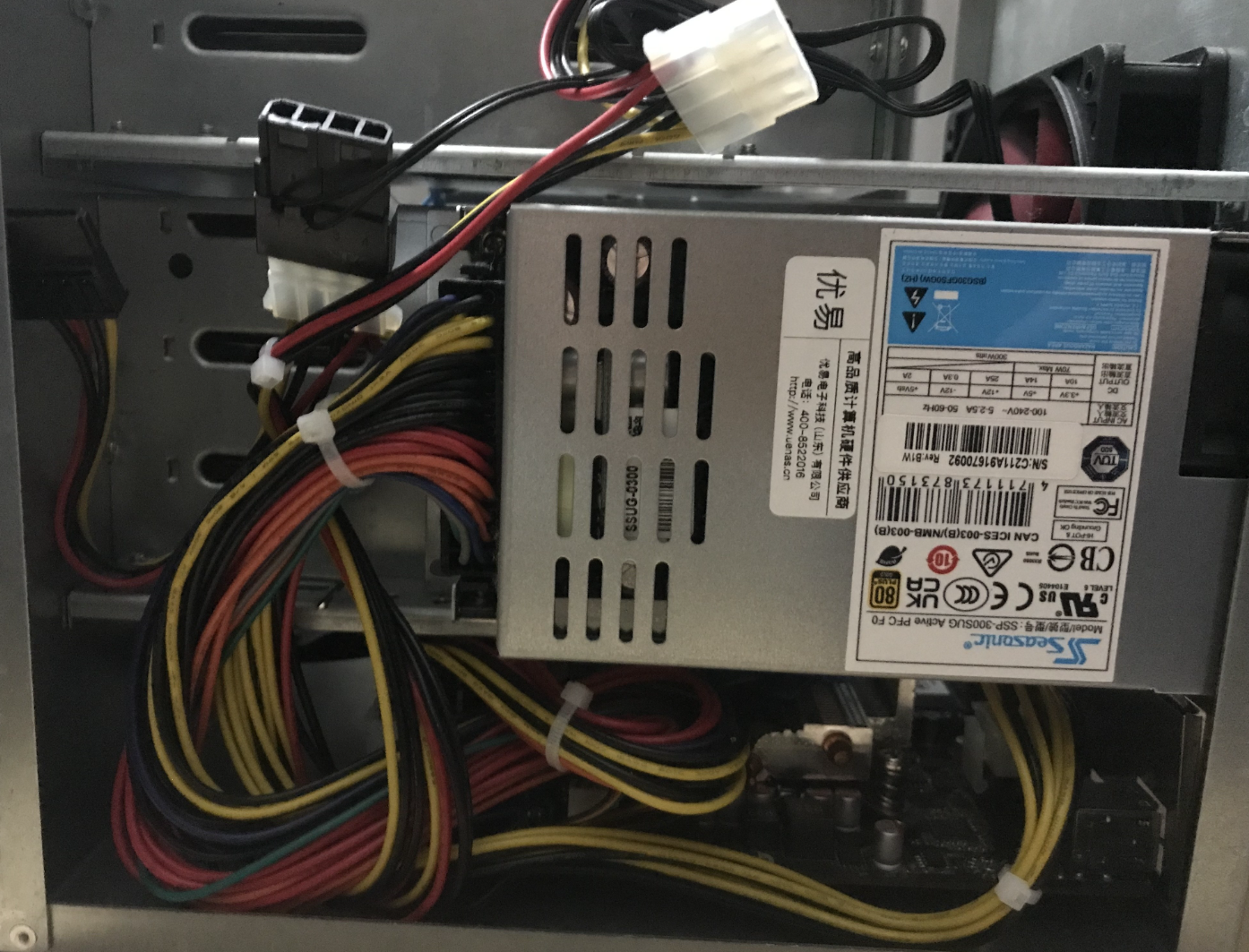

由于电源会挡住某些硬盘笼的SATA口和机箱风扇线，所以在线材基本固定后再固定电源。可以将某些线材理一下，放在电源与硬盘笼之间。建议将电源PIN头先固定在电源后再安装上去。电源安装没啥好说的，将螺丝柠紧就行。

扩展网卡

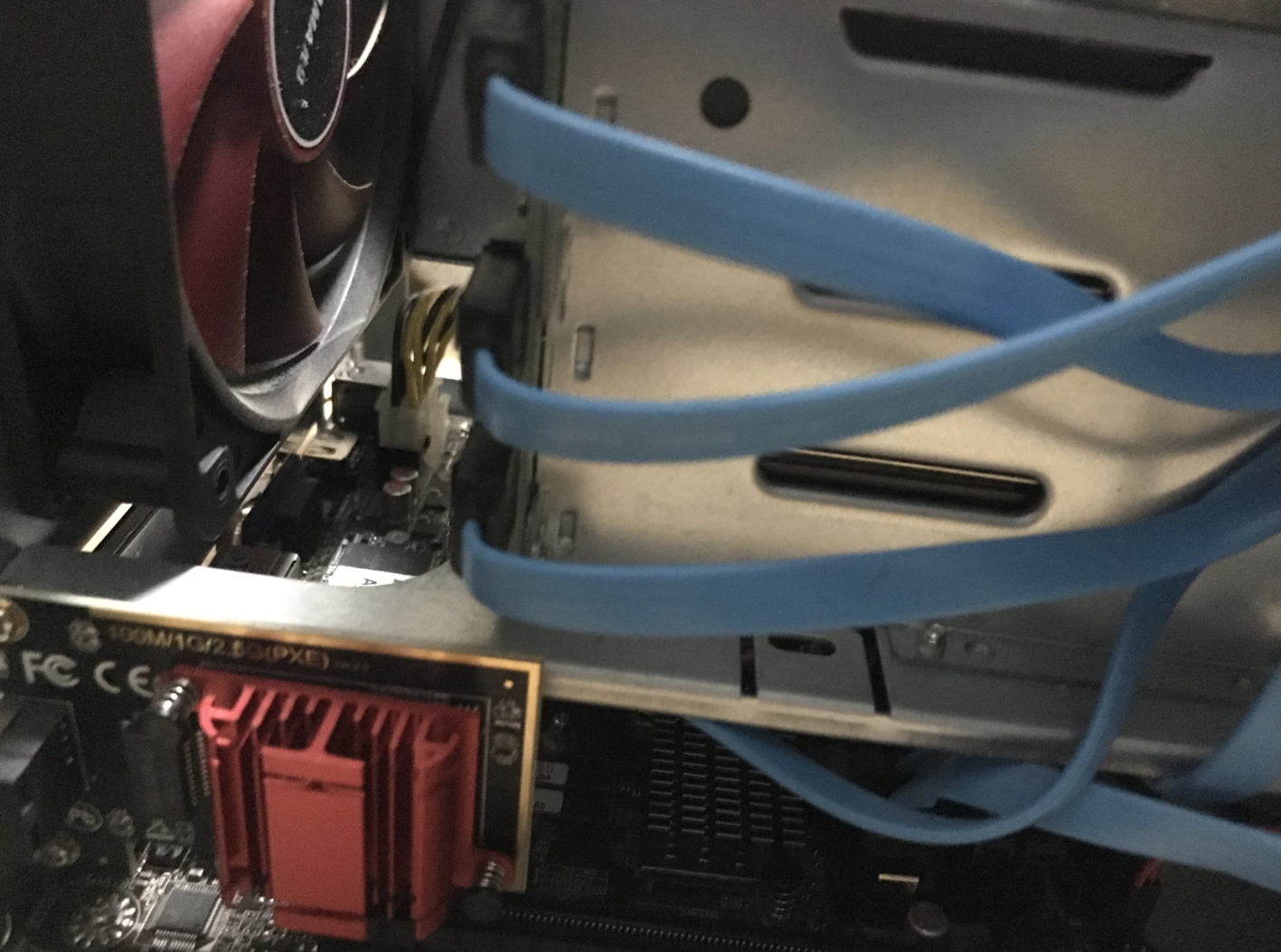

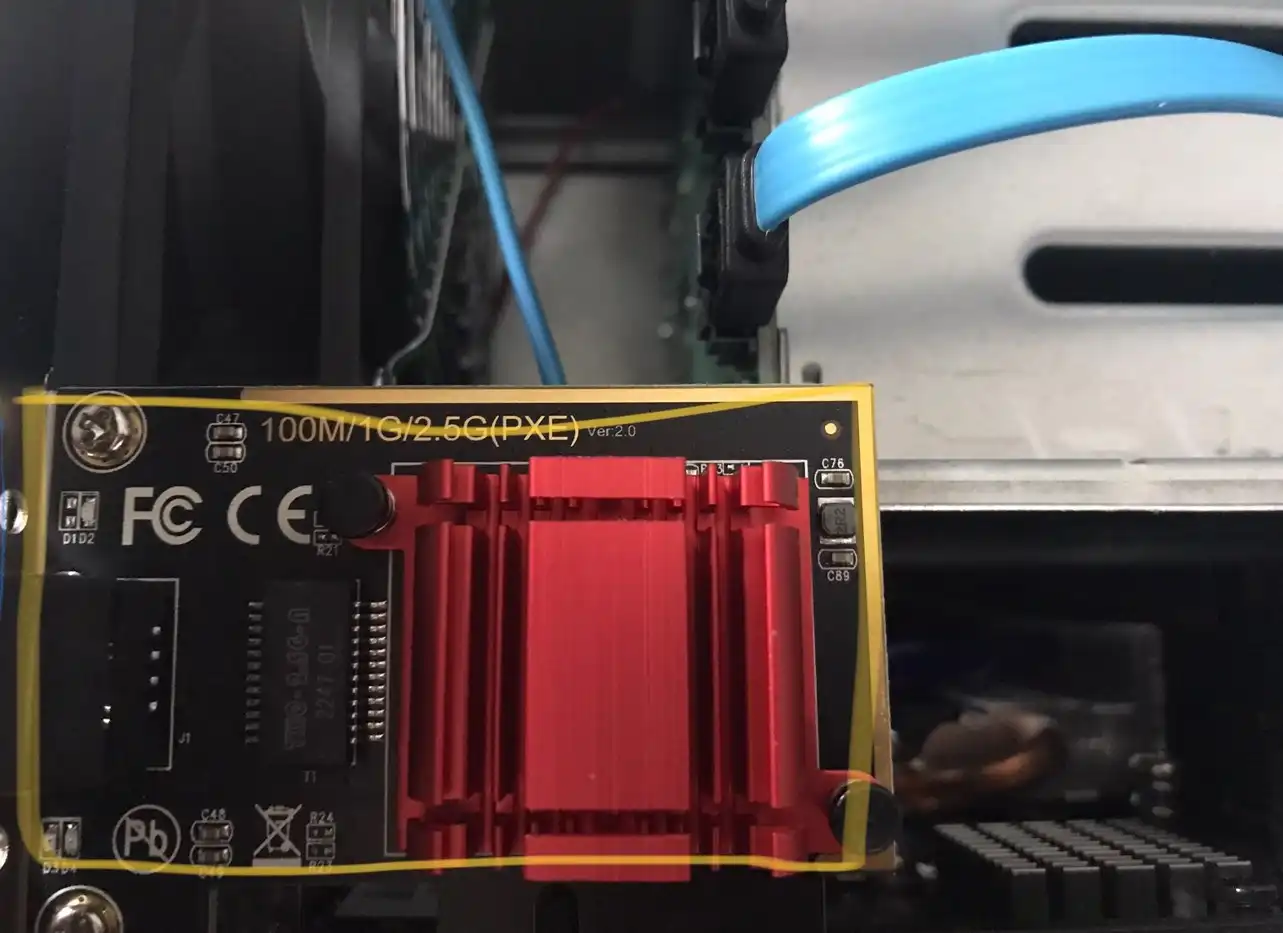

我还搞了一个扩展网卡，装到PCIE扩展口即可。由于SATA线材档住了，我怕4口的扩展网上太高，所以买了一个1口的：

其它

有很多人会用扎线收线理线。不过我没有多余的扎线，而且怕新装NAS后面还要拆机，所以刚刚安装好后没有去扎线。除非你已经有信心NAS长期不需要再打开，不然一般不建议那么快就扎线。等将PVE等系统搞定并正常运作后再扎线不迟。将机箱盖子盖上，简单地拧一下螺丝。之后就是安装系统等测试事项，暂时按下不表。

这是我盖上盖子前NAS内部的大致景观：

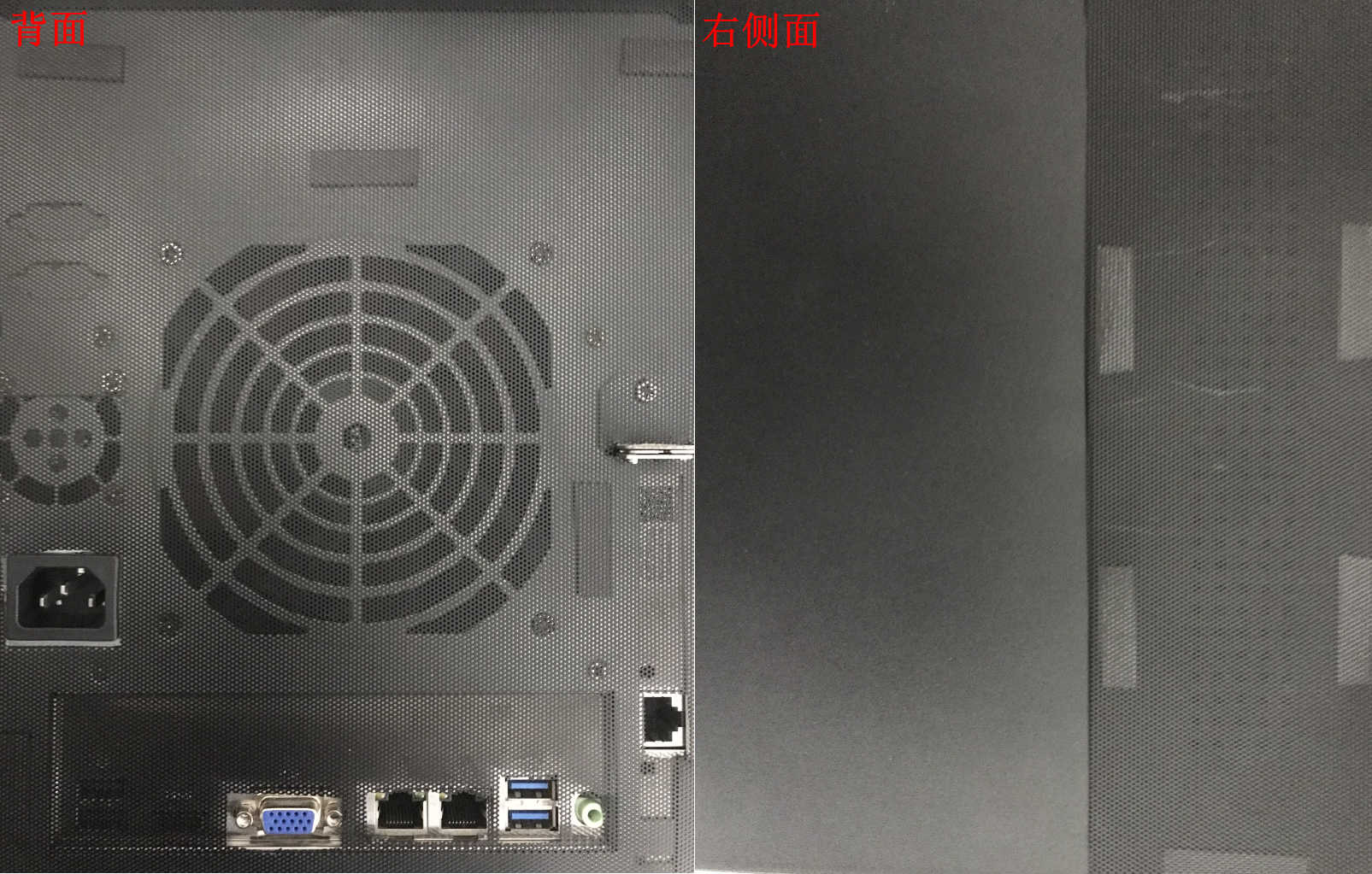

我自己还剪了一些滤尘网在机箱背面和右侧面，看上去还不错，就是不知效果如何，哈哈！有一些USB、HDMI口我用不上，就没有剪孔：

小结

纸上得来终觉浅，绝知此事要躬行。仅用文字很难描述出动手操作的全部细节，只能说不怕动手的小伙伴可以试试看！不过，由于普通的NAS/电脑可以用3-5年以上，所以一般情况下我们是很少装机的，我也是现学现卖。如果你完全不懂如何装机，没必要专门去学，嫌麻烦的让电脑师傅帮你装就行。
