PADS VX2.7学习记录02-PADS Logic库的介绍

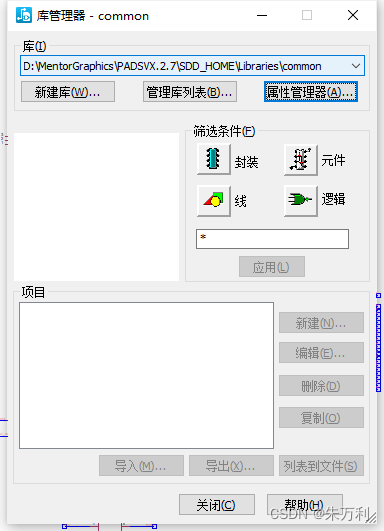

库管理器

操作命令：文件——库

common，misc这是系统软件自带的库使用的最多。

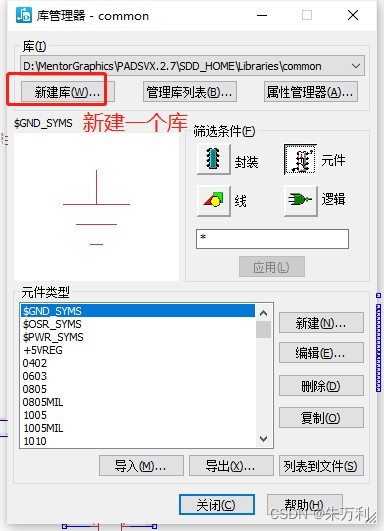

新建库

自己根据情况设置存放路径，和名称

一、逻辑（CAE）库

手动创建逻辑封装

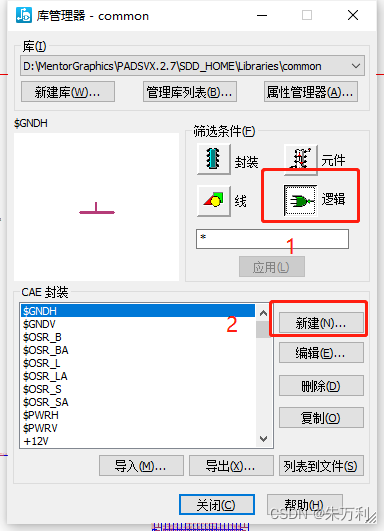

新建逻辑库：

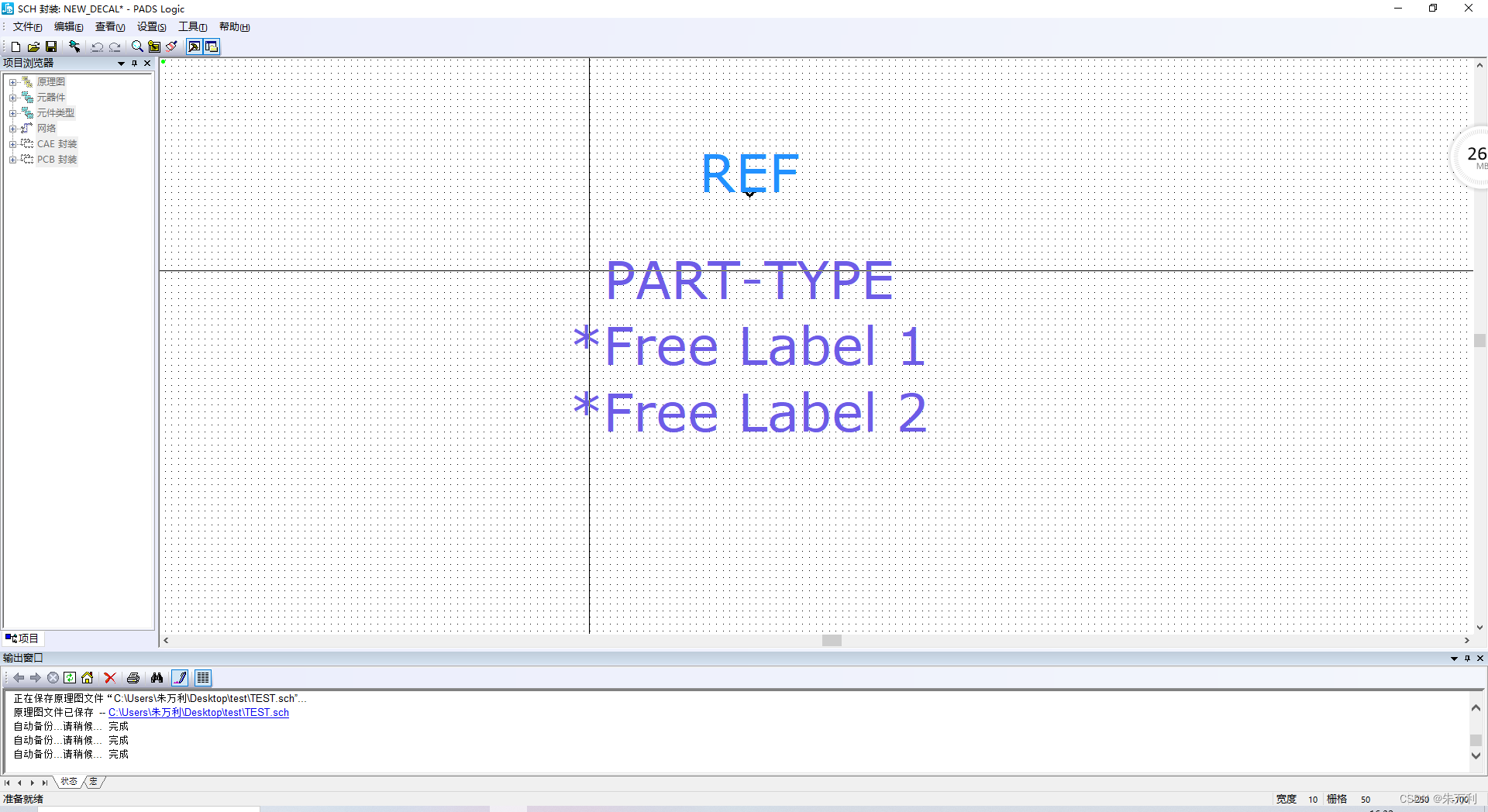

1、根据上面1和2 的操作，然后自动跳到逻辑库的编辑页面

2、画逻辑之前可以先设置自己喜欢的颜色配置，和设置格点50mil或100mil
3、画边框可以选择2D线等

根据器件规格书上面的，大概画个出来，等下还可以进行修改
4、原点可以默认，在原点附件画就可以了
5、放置管脚
命令如下：

根据规格书，有几个管脚 ，就放几个就可以了

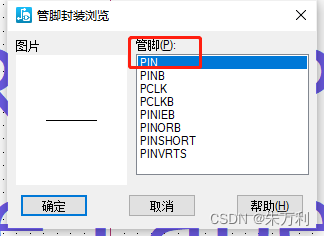

管脚，一般选PIN就可以了
管脚放置方向可以选择X镜像和Y镜像
点击右键进行选择即可
放置管脚时，可以进行左右对齐放置，美观

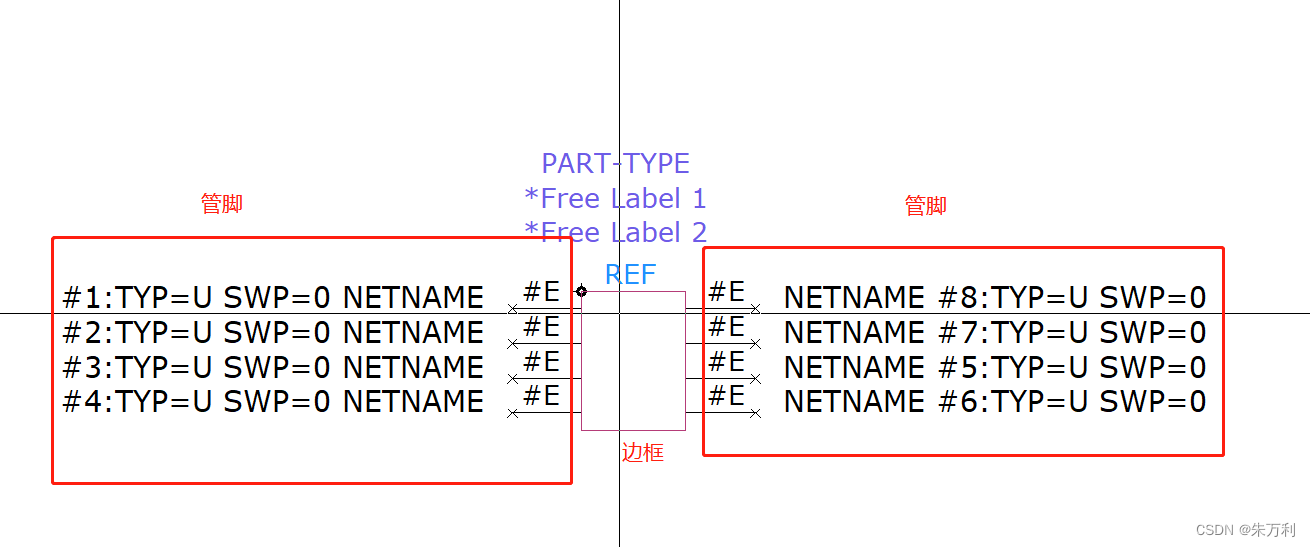

放置后如下；

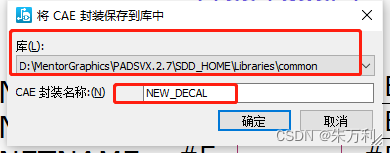

6、保存

保存在刚才上面新建的库就可以了。
名称取个自己合适的就行。

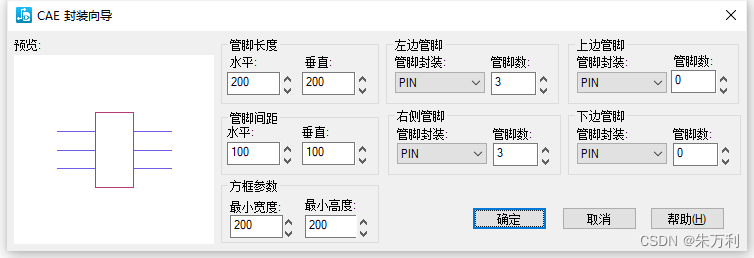

CAE封装向导创建

操作命令：


上面都是中文，根据实际情况，输入就可以了

然后进行保存，跟上面的是一样的。

总结

创建逻辑（CAE）库是为元件库做准备，
逻辑（CAE）包括边框和管脚，就这两个部分，很简单
对于IC类器件的创建，向导创建比较方便快捷，省时间。

二、元件库

新建元件

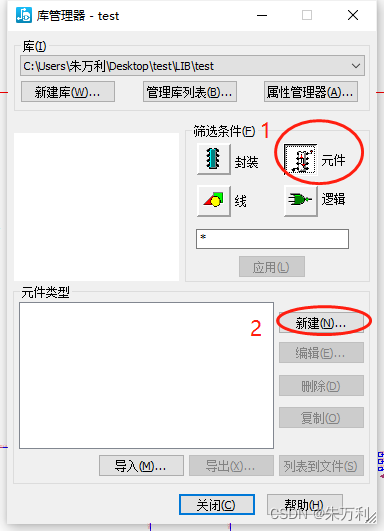

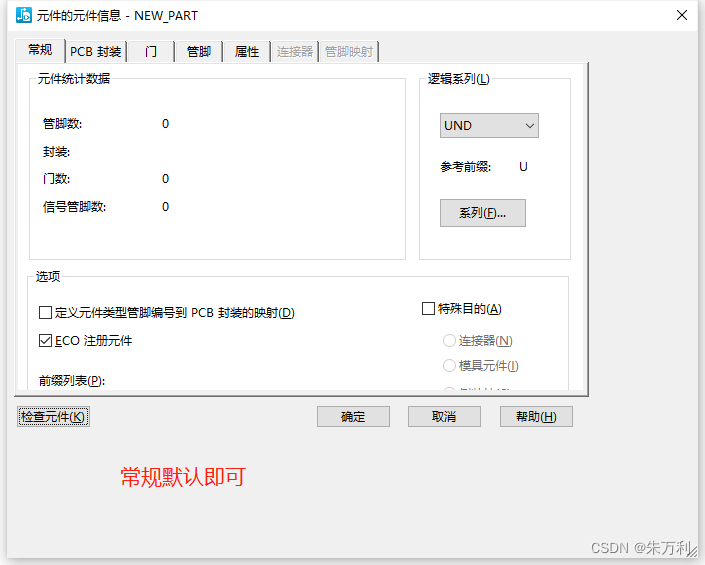

1、按照上面1和2 执行，然后自动跳到元件设置页面

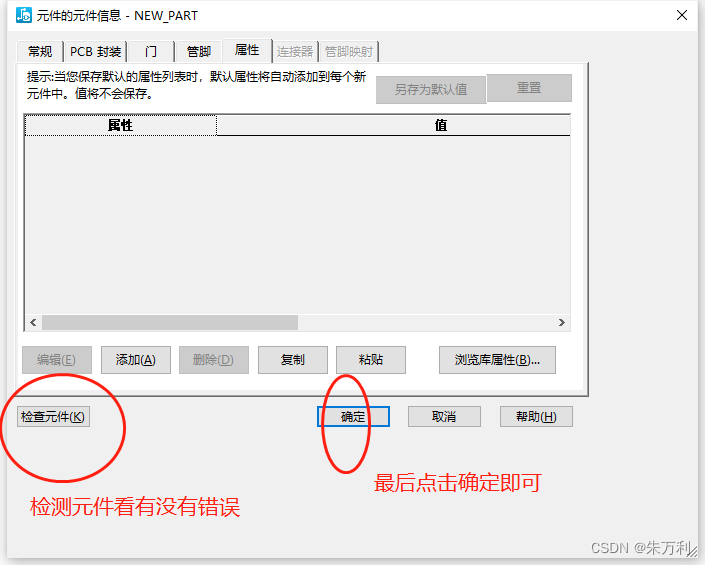

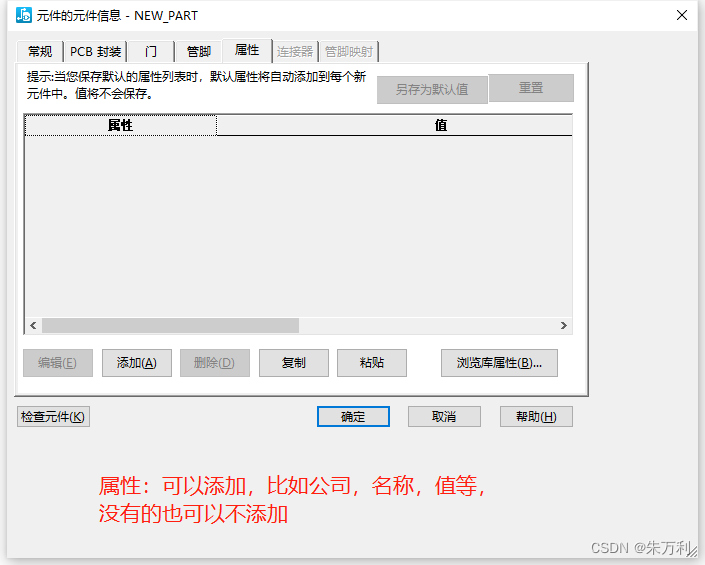

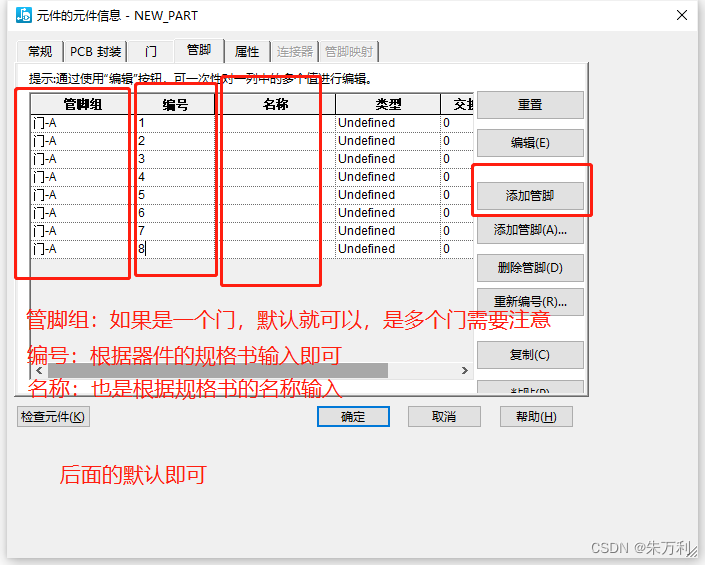

2、编辑电参数
操作命令：

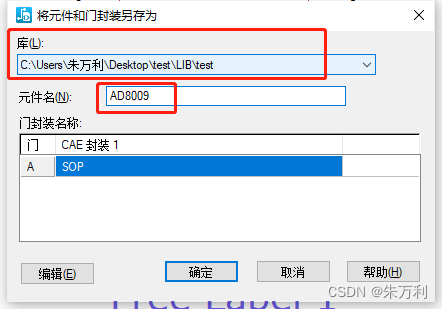

3、保存

保存在一开始新建的库里面，
元件名：就是这个器件的名称。

总结

元件库就是会在原理图sch中使用的。
创建元件，需要用的逻辑（CAE），和编辑电气属性。

三、多gate元件的创建

比如运放器件
1、创建逻辑（CAE）
有几个子部件，就创建几个逻辑（CAE）即可
命名，后缀A，B，C等，便于识别
具体操作跟上面的逻辑库创建是一样的
2、元件库的创建

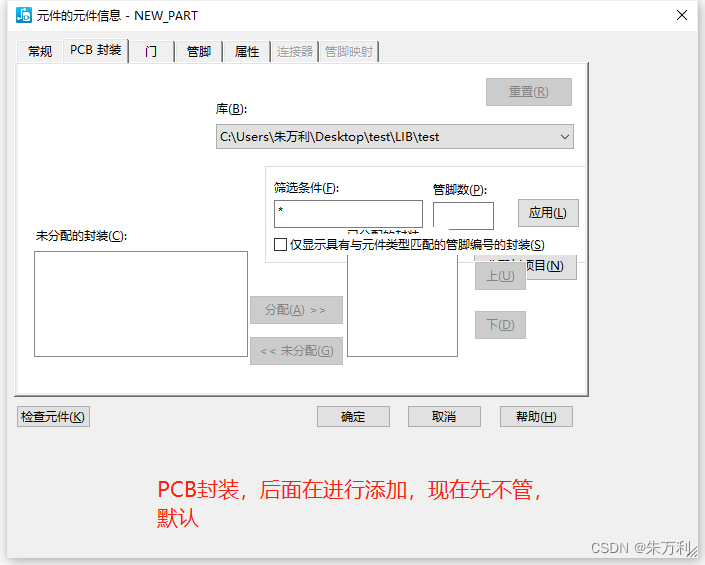

常规，PCB封装跟上面的一样

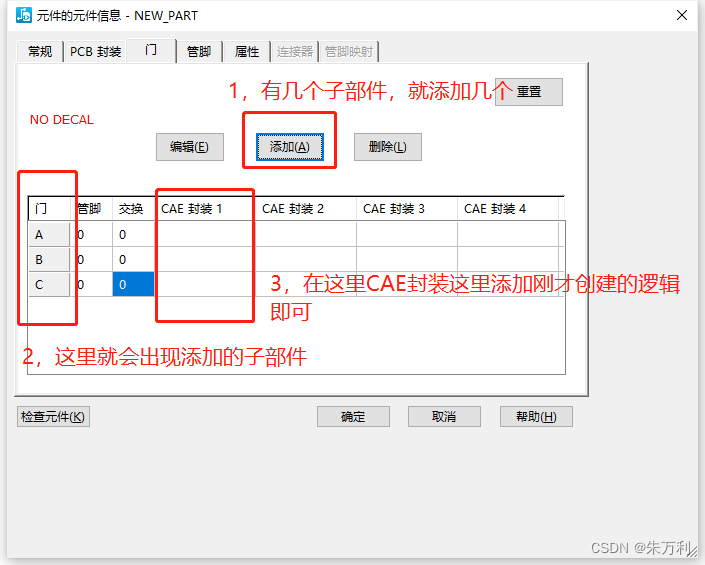

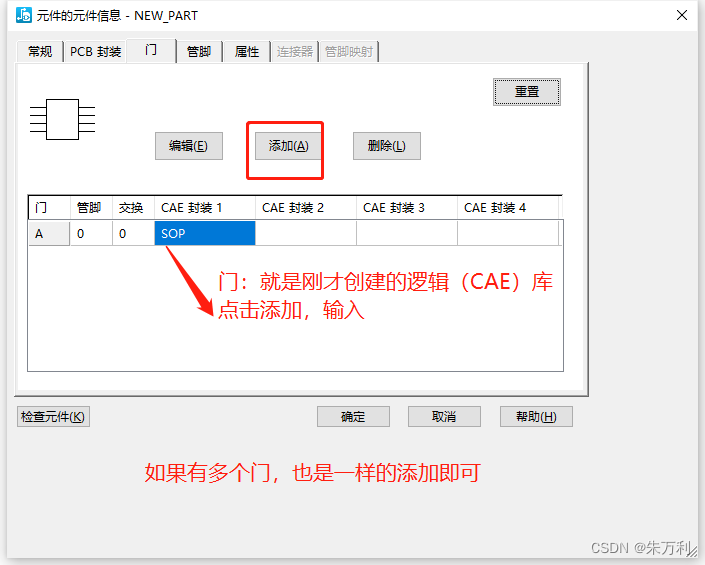

门的设置：

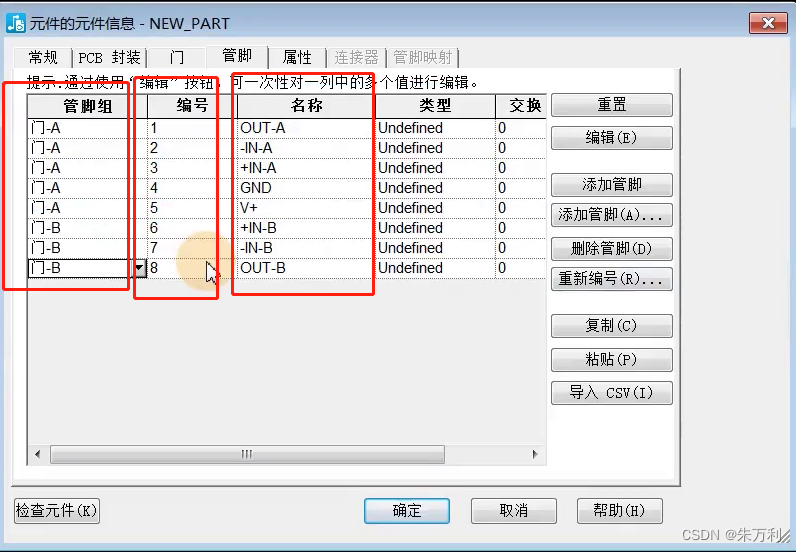

管脚的设置:
注意：管脚组和编号和名称 一定要对应好，就可以了

其他的跟上面都是一样的。
最后保存。

四、利用excel表格创建元件

具体步骤忽略
注意：
第一，需要换成英文界面
第二，在管脚那里导入CSV文档
第三，其他的操作都是一样的
第四，需要自己根据管脚那里的格式创建CSV文档

五、从已有的原理图中保存元件库

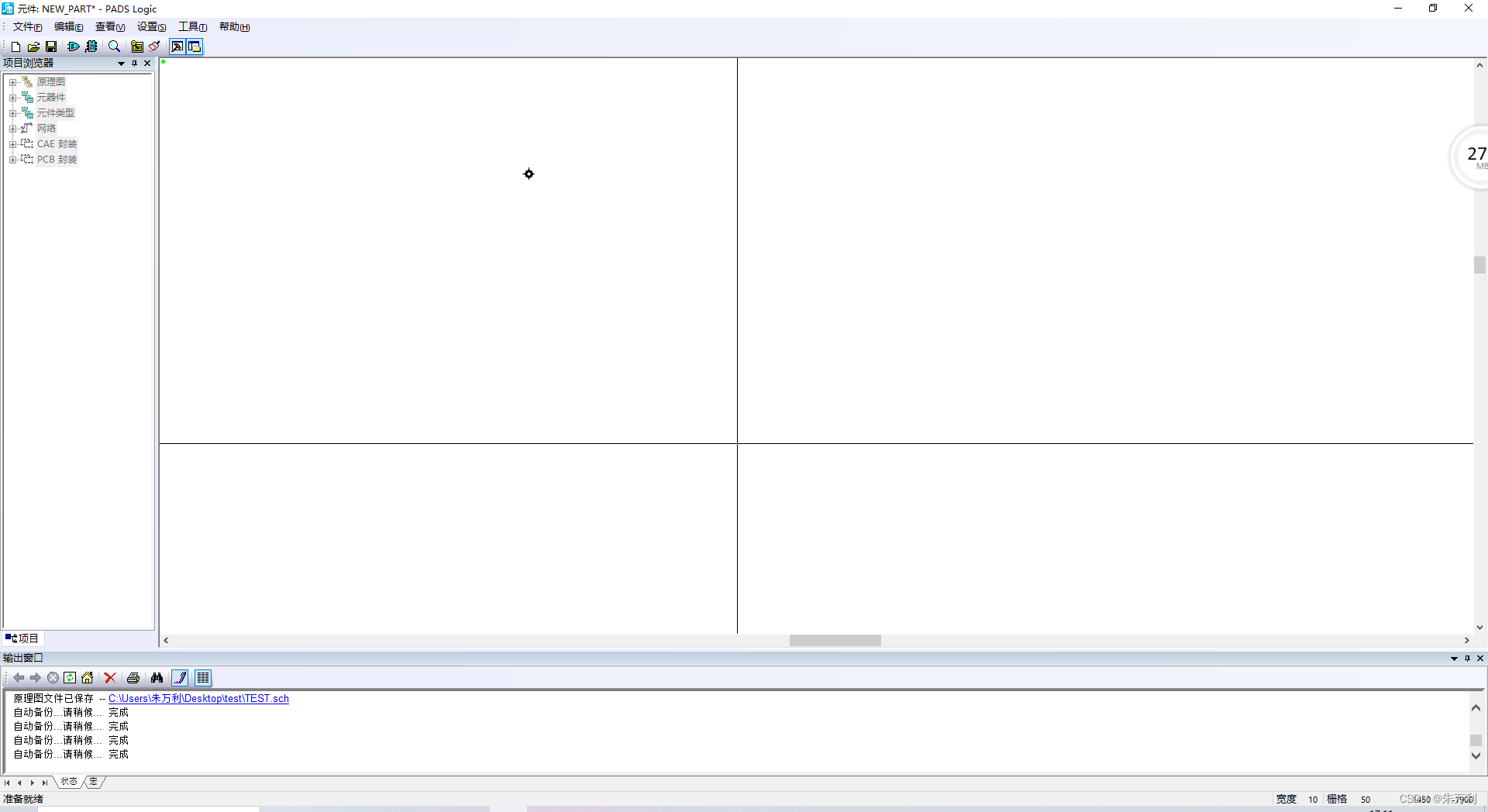

1、打开一个原理图
2、在左边的项目浏览器中的元件类型，全部选中
3、鼠标右键，单击，
4、点击保存到库中
5、出现下图，选择----全选
选择自己的库，进行保存即可
