Binder机制深入理解

目录介绍

• 01.Binder的背景介绍
  • 1.1 为何会有Binder
  • 1.2 什么是Binder
  • 1.3 常见进程通信
  • 1.4 为什么要用Binder
• 02.Binder工作流程
  • 2.1 Binder运行机制
  • 2.2 工作流程介绍
  • 2.3 工作流程图
  • 2.4 举例说Binder通信
• 03.Binder设计思想
  • 3.1 Binder设计流程
  • 3.2 Binder设计思考
• 04.Binder源码流程
  • 4.1 Binder通信原理图
  • 4.2 Binder安全校验

00.先思考一些问题

• 01.为什么会有Binder？不在同一个进程中的Activity和Service(比如把服务定义成一个独立进程)是如何通信的？
• 02.Binder的设计思想是什么？多进程通信有哪些方式？为什么在Android系统中要是用Binder通信，有什么优缺点？
• 03.进程通信有共享内存，管道，socket，消息队列。他们的原理大概都是什么样的？Binder中使用mmap是什么东西？
• 04.既然有现有的IPC方式，为什么重新设计一套Binder机制呢。是否用Binder中mmap思想解决你的APP卡顿问题？
• 05.Binder机制：ServiceManager什么时候注册的？这个是用来干嘛的？Binder内核所在的进程是如何找到到Server跟Client进行通信的？

01.Binder的背景介绍

1.1 为何会有Binder

• 每一个应用程序都是由一些Activity和Service组成的，这些Activity和Service有可能运行在同一个进程中，也有可能运行在不同的进程中。
• 作为一名Android开发，我们每天都在和Binder打交道，虽然可能有的时候不会注意到，譬如：
  • startActivity的时候，会获取AMS服务，调用AMS服务的startActivity方法
  • startActivity传递的对象为什么需要序列化
  • bindService为什么回调的是一个IBinder对象
  • 多进程应用，各个进程之间如何通信
  • AIDL的使用
• 它们都和Binder有着莫切关系，当碰到上面的场景，或者一些疑难问题的时候，理解Binder机制是非常有必要的。这就是要介绍的Binder进程间通信机制。

1.2 什么是Binder

• 1.直观来说，Binder是Android中的一个类，它继承了IBinder接口。
• 2.从IPC角度来说，Binder是Android中的一种跨进程通信方式，Binder还可以理解为一种虚拟的物理设备，它的设备驱动是/dev/binder，该通信方式在linux中没有
• 3.从Android Framework角度来说，Binder是ServiceManager连接各种Manager（ActivityManager、WindowManager，etc）和相应ManagerService的桥梁
• 4.从Android应用层来说，Binder是客户端和服务端进行通信的媒介，当你bindService的时候，服务端会返回一个包含了服务端业务调用的Binder对象，通过这个Binder对象，客户端就可以获取服务端提供的服务或者数据，这里的服务包括普通服务和基于AIDL的服务。

1.3 常见进程通信

• 在传统的Linux上，我们还是有很多选择可以用来实现进程间通信
  • 如管道、SystemV、Socket、共享内存等。那么Android为什么不使用这些原有的技术，而是要使开发一种新的叫Binder的进程间通信机制呢？
• 共享内存

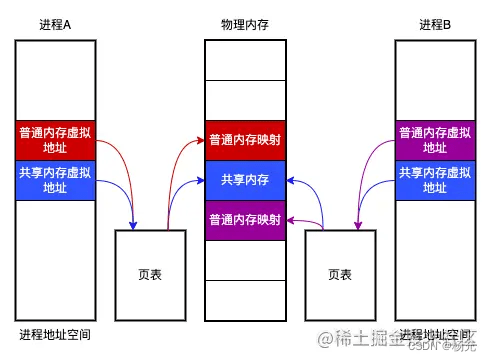

  • 什么是共享内存：共享内存是进程间通信中最简单的方式之一，共享内存允许两个或更多进程访问同一块内存，当一个进程改变了这块地址中的内容的时候，其它进程都会察觉到这个更改。
  •
  • 性能和安全分析：因为共享内存是访问同一块内存，所以数据不需要进行任何复制，是IPC几种方式中最快，性能最好的方式。由于能任意的访问和修改内存中的数据，如果有恶意程序去针对某个程序设计代码，很可能导致隐私泄漏或者程序崩溃，所以安全性较差。
• 管道

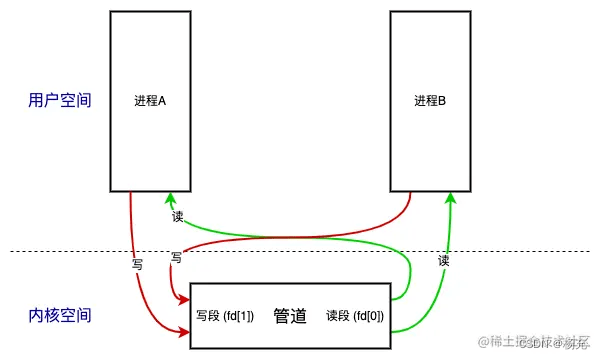

  • 什么叫做管道：它具有固定的读端和写端，写进程通过写段向管道文件里写入数据，读进程通过读段从读进程中读出数据，构成一条数据传递的流水线。
  •
  • 性能和安全分析：管道一次通信需要经历2次数据复制（进程A -> 管道文件，管道文件 -> 进程B）。管道的读写分阻塞和非阻塞，管道创建会分配一个缓冲区，而这个缓冲区是有限的，如果传输的数据大小超过缓冲区上限，或者在阻塞模式下没有安排好数据的读写，会出现阻塞的情况。
• 消息队列

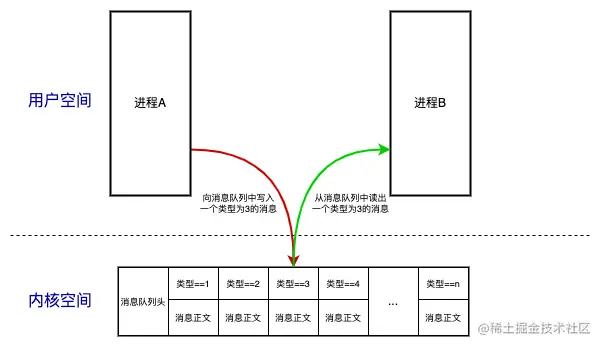

  • 什么叫消息队列：消息队列是存放在内核中的消息链表，每个消息队列由消息队列标识符表示。消息队列允许多个进程同时读写消息，发送方与接收方要约定好，消息体的数据类型与大小。
  •
  • 性能和安全分析：消息队列克服了信号承载信息量少、管道只能承载无格式字节流等缺点，消息队列一次通信同样需要经历2次数据复制（进程A -> 消息队列，消息队列 -> 进程B）
• Socket

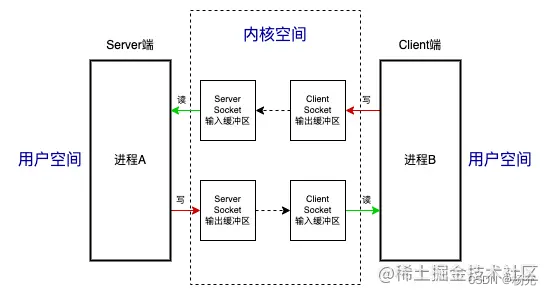

  • 什么是Socket：Socket原本是为了网络设计的，但也可以通过本地回环地址 (127.0.0.1) 进行进程间通信。
  •
  • 一个Socket会拥有两个缓冲区，一读一写，由于发送/接收消息需要将一个Socket缓冲区中的内容拷贝至另一个Socket缓冲区，所以Socket一次通信也是需要经历2次数据复制。

1.4 为什么要用Binder

• 最简单的回答：
  • 性能：相比传统的Socket更高效；安全：安全性高，支持通信双方进行身份验证。
• 性能方面的优势
  • 在移动设备上（性能受限制的设备，比如要省电），广泛地使用跨进程通信对通信机制的性能有严格的要求，Binder相对出传统的Socket方式，更加高效。
  • Binder数据拷贝只需要一次，而管道、消息队列、Socket都需要2次，共享内存方式一次内存拷贝都不需要，但实现方式又比较复杂。
• 安全方面优势
  • 传统的进程通信方式对于通信双方的身份并没有做出严格的验证，比如Socket通信ip地址是客户端手动填入，很容易进行伪造。
  • 而Binder机制从协议本身就支持对通信双方做身份校检，因而大大提升了安全性。
  • 还有一些好处，如实现面象对象的调用方式，在使用Binder时就和调用一个本地实例一样。
• 为何说Binder相比传统的Socket性能更高效？
  • 跨进程通讯中，只有socket支持Client-Server的通信方式，但是socket作为一款通用接口，其传输效率低，开销大，主要用在跨网络的进程间通信和本机上进程间的低速通信。
  • 消息队列和管道采用存储-转发方式，即数据先从发送方缓存区拷贝到内核开辟的缓存区中，然后再从内核缓存区拷贝到接收方缓存区，至少有两次拷贝过程。
  • 共享内存虽然无需拷贝，但控制复杂，难以使用，而且相对来说特别不安全。
• 为何说Binder相比传统IPC安全性更高？
  • 首先传统IPC的接收方无法获得对方进程可靠的UID和PID（用户ID进程ID），从而无法鉴别对方身份。Android为每个安装好的应用程序分配了自己的UID，故进程的UID是鉴别进程身份的重要标志。
  • 使用传统IPC只能由用户在数据包里填入UID和PID，但这样不可靠，容易被恶意程序利用。可靠的身份标记只有由IPC机制本身在内核中添加。其次传统IPC访问接入点是开放的，无法建立私有通道。
  • 比如命名管道的名称，systemV的键值，socket的ip地址或文件名都是开放的，只要知道这些接入点的程序都可以和对端建立连接，不管怎样都无法阻止恶意程序通过猜测接收方地址获得连接。
  • 基于以上原因，Android需要建立一套新的IPC机制来满足系统对通信方式，传输性能和安全性的要求，这就是Binder。
  • Binder基于Client-Server通信模式，传输过程只需一次拷贝，为发送发添加UID/PID身份，既支持实名Binder也支持匿名Binder，安全性高。

02.Binder工作流程

2.1 Binder运行机制

• Binder基于Client-Server通信模式，除了Client端和Server端，还有两角色一起合作完成进程间通信功能。
• Binder通信的四个角色：
  • Client进程：使用服务的进程。
  • Server进程：提供服务的进程。
  • ServiceManager进程：ServiceManager的作用是将字符形式的Binder名字转化成Client中对该Binder的引用，使得Client能够通过Binder名字获得对Server中Binder实体的引用。
  • Binder驱动：驱动负责进程之间Binder通信的建立，Binder在进程之间的传递，Binder引用计数管理，数据包在进程之间的传递和交互等一系列底层支持。
• 接触这些概念可能会觉得难于理解，读者可以把四个角色和熟悉的互联网进行类比：
  • Server是服务器，Client是客户终端，ServiceManager是域名服务器（DNS），驱动是路由器。

2.2 工作流程介绍

• Binder的工作流程是怎样的？
  • 1客户端首先获取服务器端的代理对象。所谓的代理对象实际上就是在客户端建立一个服务端的“引用”，该代理对象具有服务端的功能，使其在客户端访问服务端的方法就像访问本地方法一样。
  • 2客户端通过调用服务器代理对象的方式向服务器端发送请求。
  • 3代理对象将用户请求通过Binder驱动发送到服务器进程。
  • 4服务器进程处理用户请求，并通过Binder驱动返回处理结果给客户端的服务器代理对象。
  • 5客户端收到服务端的返回结果。

2.3 工作流程图

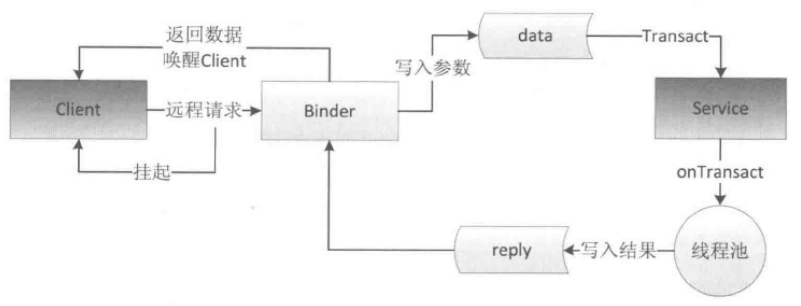

• binder工作流程图如下所示：
  •
• Binder主要能提供哪些功能？
  • 用驱动程序来推进进程间的通信。
  • 通过共享内存来提高性能。
  • 为进程请求分配每个进程的线程池。
  • 针对系统中的对象引入了引用计数和跨进程的对象引用映射。
  • 进程间同步调用。

2.4 举例说Binder通信

• 我们知道应用进程与SystemServer进程属于两个不同的进程，进程之间需要通讯。举例子比如说：AMS通信
  • android系统采取了自身设计的Binder机制，这里的ActivityManagerProxy和ActivityManagerNative都是继承与IActivityManager的而SystemServer进程中的ActivityManagerService对象则继承与ActivityManagerNative。
• 简单的表示：Binder接口 --> ActivityManagerNative/ActivityManagerProxy --> ActivityManagerService；
  • 这样ActivityManagerNative与ActivityManagerProxy相当于一个Binder的客户端
  • 而ActivityManagerService相当于Binder的服务端
  • 这样当ActivityManagerNative调用接口方法的时候底层通过Binder driver就会将请求数据与请求传递给server端，并在server端执行具体的接口逻辑。
  • 需要注意的是Binder机制是单向的，是异步的，也就是说只能通过client端向server端传递数据与请求而不同等待服务端的返回，也无法返回，
  • 那如果SystemServer进程想向应用进程传递数据怎么办？这时候就需要重新定义一个Binder请求以SystemServer为client端，以应用进程为server端，这样就是实现了两个进程之间的双向通讯。

03.Binder设计思想

3.1 Binder设计流程

• Binder设计流程图
  •
• 通过图来说一下流程
  • Server进程向ServiceManager注册，告诉ServiceManager我是谁，我有什么，我能做什么。就好比徐同学（Server进程）有一台笔记本（computer对象），这台笔记本有个add方法。这时映射关系表就生成了。
  • Client进程向ServiceManager查询，我要调用Server进程的computer对象的add方法，可以看到这个过程经过Binder驱动，这时候Binder驱动就开始发挥他的作用了。当向ServiceManager查询完毕，是返回一个computer对象给Client进程吗？其实不然，Binder驱动将computer对象转换成了computerProxy对象，并转发给了Client进程，因此，Client进程拿到的并不是真实的computer对象，而是一个代理对象，即computerProxy对象。很容易理解这个computerProxy对象也是有add方法，（如果连add方法都没有，岂不是欺骗了Client？），但是这个add方法只是对参数进行一些包装而已。
  • 当Client进程调用add方法，这个消息发送给Binder驱动，这时驱动发现，原来是computerProxy，那么Client进程应该是需要调用computer对象的add方法的，这时驱动通知Server进程，调用你的computer对象的add方法，将结果给我。然后Server进程就将计算结果发送给驱动，驱动再转发给Client进程，这时Client进程还蒙在了鼓里，他以为自己调用的是真实的computer对象的add方法，其实他只是调用了代理而已。不过Client最终还是拿到了计算结果。

3.2 Binder设计思考

• Binder设计思考
  • Service Manager是如何成为一个守护进程的？即Service Manager是如何告知Binder驱动程序它是Binder机制的上下文管理者。
  • Server和Client是如何获得Service Manager接口的？即defaultServiceManager接口是如何实现的。
  • Server是如何把自己的服务启动起来的？Service Manager在Server启动的过程中是如何为Server提供服务的？即IServiceManager::addService接口是如何实现的。
  • Service Manager是如何为Client提供服务的？即IServiceManager::getService接口是如何实现的。

3.4 Binder线程管理

• Binder中是如何进行线程管理的？
  • 每个Binder的Server进程会创建很多线程来处理Binder请求，可以简单的理解为创建了一个Binder的线程池吧（虽然实际上并不完全是这样简单的线程管理方式），而真正管理这些线程并不是由这个Server端来管理的，而是由Binder驱动进行管理的。
  • 一个进程的Binder线程数默认最大是16，超过的请求会被阻塞等待空闲的Binder线程。理解这一点的话，你做进程间通信时处理并发问题就会有一个底，比如使用ContentProvider时（又一个使用Binder机制的组件），你就很清楚它的CRUD（创建、检索、更新和删除）方法只能同时有16个线程在跑。
• 总结binder讲的是什么？
  • 通常意义上来说，Binder就是指Android的通信机制；
  • 对于服务端进程来说，Binder指的是Binder本地对象，对于客户端进程来说，Binder指的是Binder代理对象。
  • 对于传输过程来说，Binder是可以进行跨进程传递的对象；

04.Binder源码流程

4.1 Binder通信原理图

• Binder底层使用到mmap
  • Binder是基于内存映射mmap设计实现的，通过这种方式，直接操作映射的这一部分内存，通过mmap，Binder通信时，只需要经历一次数据复制，从而获得更好的性能。
• 一次Binder IPC通信的过程分为以下几个步骤：
  • 首先，Binder驱动在内核空间中开辟出一个数据接收缓冲区
  • 接着，在内核空间中开辟出一个内核缓冲区
  • 将内核缓冲区与数据接收缓冲区建立映射关系
  • 将数据接收缓冲区与接收进程的用户空间地址建立映射关系
  • 发送方进程通过copy_from_user将数据从用户空间复制到内核缓冲区
  • 由于内核缓冲区与数据接收缓冲区有映射关系，同时数据接收缓冲区与接收进程的用户空间地址有映射关系，所以在接收进程中可以直接获取到这段数据

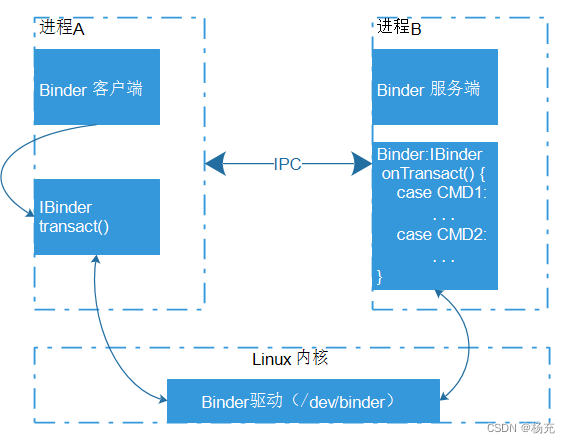

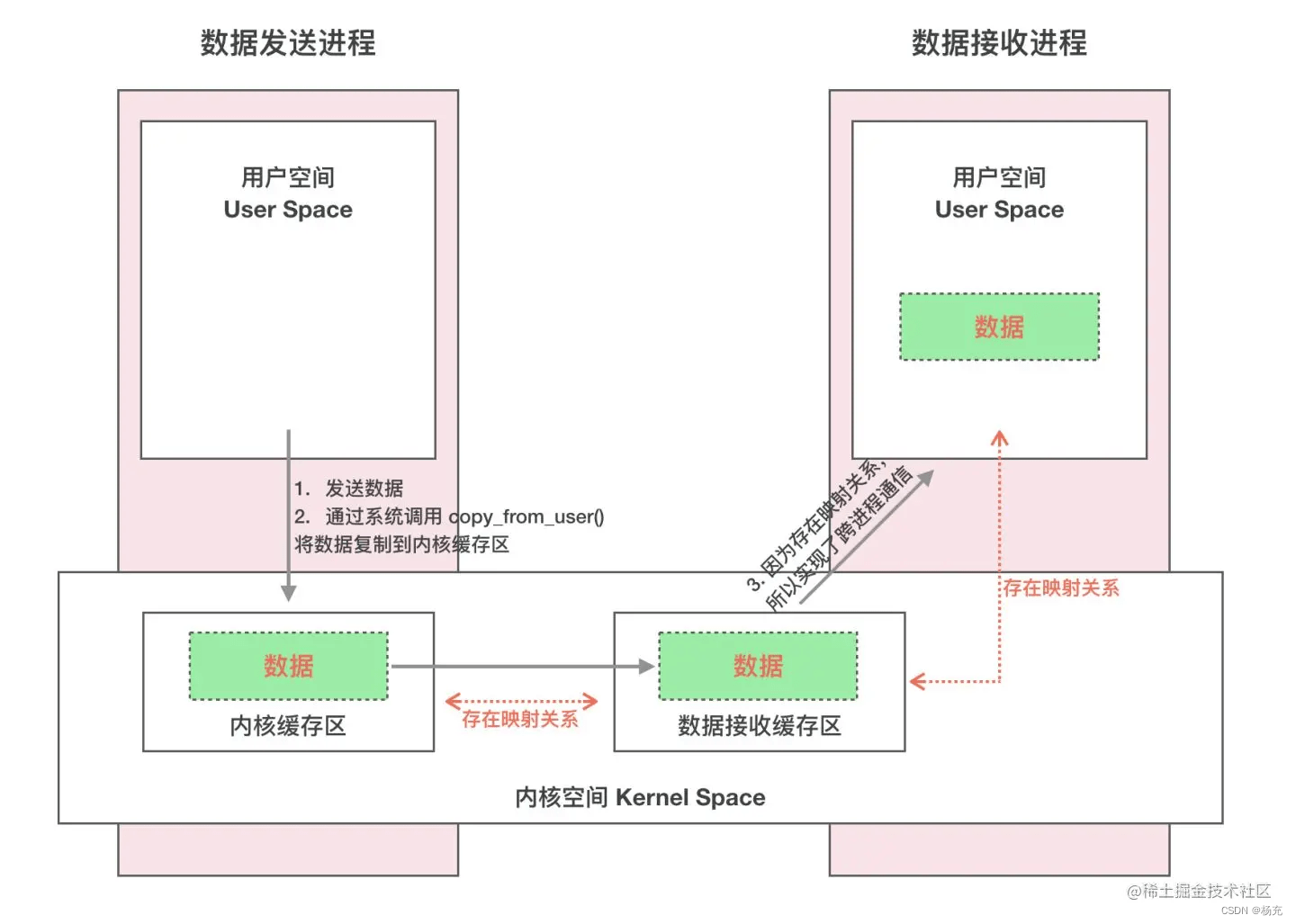

• 这样便完成了一次Binder IPC通信，它的原理如下图所示：
  •

4.2 Binder安全校验

• 下图展示Binder IPC架构的一个简单例子。
  •
  • 每个通过Binder框架实现IBinder接口，允许被访问调用的对象都可被称作Binder对象。对Binder对象的调用在一个Binder事务处理（transaction）内部实现，其中包括一个对目标对象的引用、需执行方法的ID和一个数据缓冲区。
• 如何保证Binder安全性
  • Binder驱动会将调用进程的ID（PID）和有效用户ID（EUID）自动添加到事务处理数据。被调用进程可以检查PID和EUID，然后基于内部实现逻辑来决定是否执行所请求的方法。
  • 因为PID和EUID是由内核填写的，所以调用者进程不能通过伪造身份标识来获取超出系统允许的权限。这是Android安全模型的核心之一，所有更高层次抽象，比如权限，均是建立在它之上。
  • 调用者的PID和EUID通过类android.os.Binder的getCallingPid()和getCallingUid()来访问，他们是Android公开API的一部分。
