创建孔特征的方法(怎么创建孔系列特征)_办公常识

admin

2022-10-29 12:54:46

第1步、选择主页选项卡→特征组→孔 UG怎么创建孔系列特征-1

。
第2步、选择上边框条→选择范围列表→整个装配，然后单击创建部件间链接 UG怎么创建孔系列特征-2

。
第3步、在孔对话框中，从类型列表中选择孔系列。

第4步、在图形窗口中，单击组件的近面作为起始面。

UG怎么创建孔系列特征-3

第5步、指定作为草图平面的面

第6步、高亮显示圆弧的边并选择圆弧中心。

UG怎么创建孔系列特征-4

第7步、指定圆弧中心

第8步、单击确定。

第9步、单击完成草图。

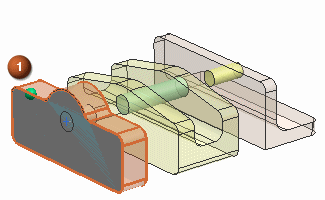

第10步、在规格组中，指定起始、中间和终止孔尺寸的值。

UG怎么创建孔系列特征-5

UG怎么创建孔系列特征-6 起始体

UG怎么创建孔系列特征-7 中间体

UG怎么创建孔系列特征-8 结束体

第11步、单击确定以在装配中创建孔系列特征。

UG怎么创建孔系列特征-9

第12步、链接的面覆盖孔起点

第13步、要隐藏由孔系列创建的链接的面，在部件导航器中右键单击链接的面并选择隐藏。

UG怎么创建孔系列特征-1

以上就是UG怎么创建孔系列特征，希望大家喜欢，请继续关注办公百科网。
