第1步、选择主页选项卡→特征组→孔 UG怎么在非平曲面上创建孔特征-1 。
第2步、在孔对话框中，从类型列表中选择常规。
第3步、在上边框条上，确保选择了现有点 UG怎么在非平曲面上创建孔特征-2 。
第4步、在图形窗口中，单击弯曲面上的现有点。
UG怎么在非平曲面上创建孔特征-3

第5步、在方向组中，选择孔方向。
第6步、对于本例，选择了垂直于面。

UG怎么在非平曲面上创建孔特征-4

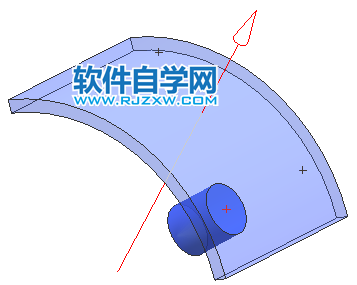

孔预览第7步、单击确定以创建孔特征。
第8步、要更改孔方向，在方向组中选择沿矢量。

第9步、对于本例，选择了基准轴。

UG怎么在非平曲面上创建孔特征-5

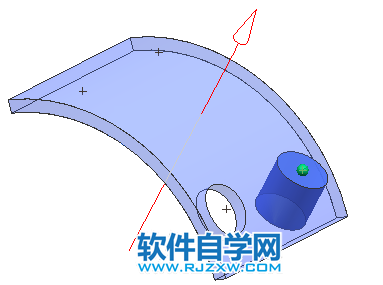

孔预览

UG怎么在非平曲面上创建孔特征-6

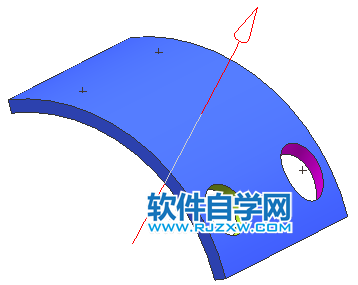

第10步、相同直径的孔。左：垂直于面；右：沿矢量
