设计草图绘制方法(草图大师如何绘制平面图)
admin
2022-10-30 08:13:19
选择草图：
（1）平面（2）方位
（3）原点
（4）在直线轮廓模式和圆弧轮廓模式之间切换。
基于平的面绘制草图：
1.选择主页选项卡→直接草图组→轮廓
。

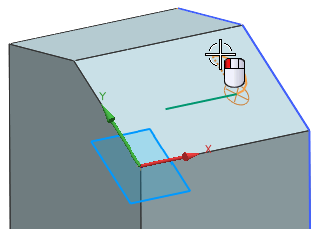

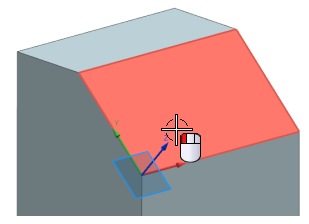

2.单击面以定义草图平面、方位及原点。将光标移动到平面上后，可以在离将对草图原点进行约束所在的最近端点处预览草图原点。
3.向右移动鼠标。看到带箭头的虚线辅助线时，单击面上的位置，以创建一条水平线。

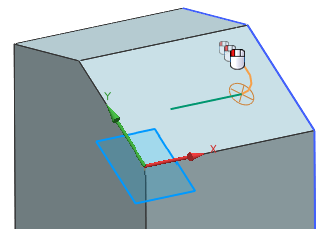

4.向直线右侧拖动，以从直线切换到圆弧创建模式。

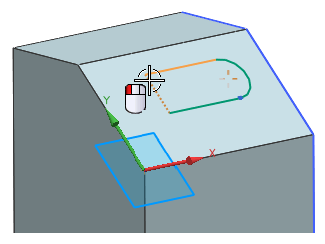

5.在直线上方移动鼠标。当看到一条通过圆弧中心点的点线辅助线时，单击鼠标。将创建一条与水平线相切的 180 度圆弧。
6.平行于第一条直线，向左侧移动鼠标。当看到点线辅助线时，单击鼠标，以创建一条水平线。
7.向直线左侧拖动，以从直线切换到圆弧创建模式。
8.选择第一条直线的端点以完成轮廓。
9.在草图处于活动状态时，选择主页选项卡→特征组→拉伸
。

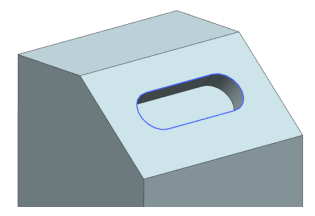

10.在结束屏显输入框中，键入5。可能需要单击反向，以将草图拉伸到实体中。
11.选择另一命令或单击鼠标中键
，以创建拉伸，并完成草图。
以上就是UG10.0基于平的面绘制草图方法，希望大家喜欢，请继续关注办公百科网。
