本教程说明如何：

UG10.0快速创建草图和实体模型的步骤_办公百科网

（1）在默认 XY 平面上创建草图
（2）绘制形状草图
（3）拉伸草图
（4）编辑草图
（5）添加尺寸

快速创建草图和实体模型的步骤：
1.选择主页选项卡→新建 UG10.0快速创建草图和实体模型的步骤_办公百科网

。

2.“新建”对话框，根据模型模板创建毫米部件。在新文件名组的名称框中，键入 profile，然后单击确定。
UG10.0快速创建草图和实体模型的步骤_办公百科网

3.选择主页选项卡→直接草图组→轮廓 UG10.0快速创建草图和实体模型的步骤_办公百科网

。

4.选择草图原点。将在默认 XY 平面上创建该草图。
UG10.0快速创建草图和实体模型的步骤_办公百科网

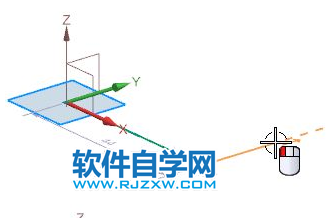

5.向下并向右移动鼠标，直至看到以虚线表示的带箭头辅助线，然后在直线长度约为 40 毫米时单击。=将创建一条水平线。
UG10.0快速创建草图和实体模型的步骤_办公百科网

6.向上移动鼠标，直至看到以虚线表示的带箭头辅助线，然后在直线长度约为 30 毫米时单击。将创建一条竖直线。
UG10.0快速创建草图和实体模型的步骤_办公百科网

7.向上并向左移动鼠标，然后在直线长度约为 30 毫米时单击某个屏幕位置。
UG10.0快速创建草图和实体模型的步骤_办公百科网

8.向左移动鼠标，直至看到以虚线表示的辅助线（如图所示），然后单击以创建与该辅助线垂直的直线端点。
UG10.0快速创建草图和实体模型的步骤_办公百科网

9.再次选择草图原点。
UG10.0快速创建草图和实体模型的步骤_办公百科网

10.选择主页选项卡→特征组→拉伸 UG10.0快速创建草图和实体模型的步骤_办公百科网

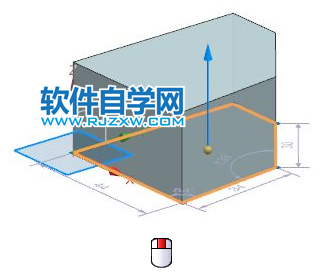

11.单击鼠标中键以拉伸并完成草图。
UG10.0快速创建草图和实体模型的步骤_办公百科网

12.双击草图以进行编辑。
UG10.0快速创建草图和实体模型的步骤_办公百科网

13.选择主页选项卡→直接草图组→快速尺寸 UG10.0快速创建草图和实体模型的步骤_办公百科网

。

14.选择所示的竖直线。
UG10.0快速创建草图和实体模型的步骤_办公百科网

以上就是UG10.0快速创建草图和实体模型的步骤，希望大家喜欢，请继续关注办公百科网。
