您可以指定零或负值作为草图尺寸。当您希望反转实体的方向时，此功能可派上用场。

在 尺寸 PropertyManager 或 修改 对话框中，通过以下操作反转位置尺寸方向：
  1. 单击 反向solidworks2020生成零尺寸和负值尺寸_办公百科网(PropertyManager) 或 反转尺寸方向solidworks2020生成零尺寸和负值尺寸_办公百科网（修改对话框）
  2. 键入负数

要反转草图中的位置尺寸：

  1. 在图形区域中，选取一个位置尺寸。

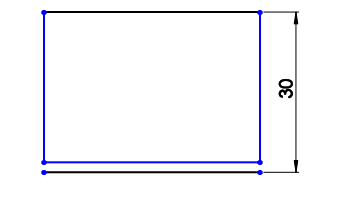

  2. 在 PropertyManager 的主要值下，单击反向 solidworks2020生成零尺寸和负值尺寸_办公百科网。 对象位置即会变到相对于参考点的原始值的相反值。在此草图中，直线的位置是固定的，尺寸要从直线变到矩形形顶边：
    solidworks2020生成零尺寸和负值尺寸_办公百科网
    如果您单击反向 solidworks2020生成零尺寸和负值尺寸_办公百科网，矩形的顶边现在即会出现在直线上方的 30 单位长度处：
    solidworks2020生成零尺寸和负值尺寸_办公百科网


以上就是solidworks2020生成零尺寸和负值尺寸，希望大家喜欢，请继续关注办公百科网。
