显示缺少草图实体的幻影图象是什么(显示缺少草图实体的幻影图象怎么办)
admin
2022-11-02 12:59:20

幻影图象的大小、形状、位置和方向与原始实体完全一样。

每当您选择该参考的几何关系或尺寸（例如，如果您启动显示/删除几何关系或草图实体 PropertyManager），幻影图象就会出现。

显示缺少草图实体的幻影图象：

1、打开由多个草图组成的文档。
2、例如，以下是两个草图，一个包含顶线，另一个包含底线和两条线之间的角度尺寸。

solidworks2020显示缺少草图实体的幻影图象_办公百科网
solidworks2020显示缺少草图实体的幻影图象-1
3、删除包含顶线的草图。

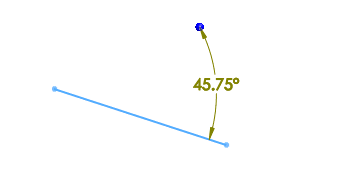

草图将如下图所示：

solidworks2020显示缺少草图实体的幻影图象_办公百科网

solidworks2020显示缺少草图实体的幻影图象-2 注意，上色部分表示该尺寸是悬空的，正是您删除的顶线。
4、移动指针或选择角度尺寸。

缺少直线的幻影图象就会出现。

solidworks2020显示缺少草图实体的幻影图象_办公百科网

solidworks2020显示缺少草图实体的幻影图象-3



以上就是solidworks2020显示缺少草图实体的幻影图象，希望大家喜欢，请继续关注办公百科网。
