实验4-1 验证性实验——基本差动放大电路实验

1. 静态工作点的测试

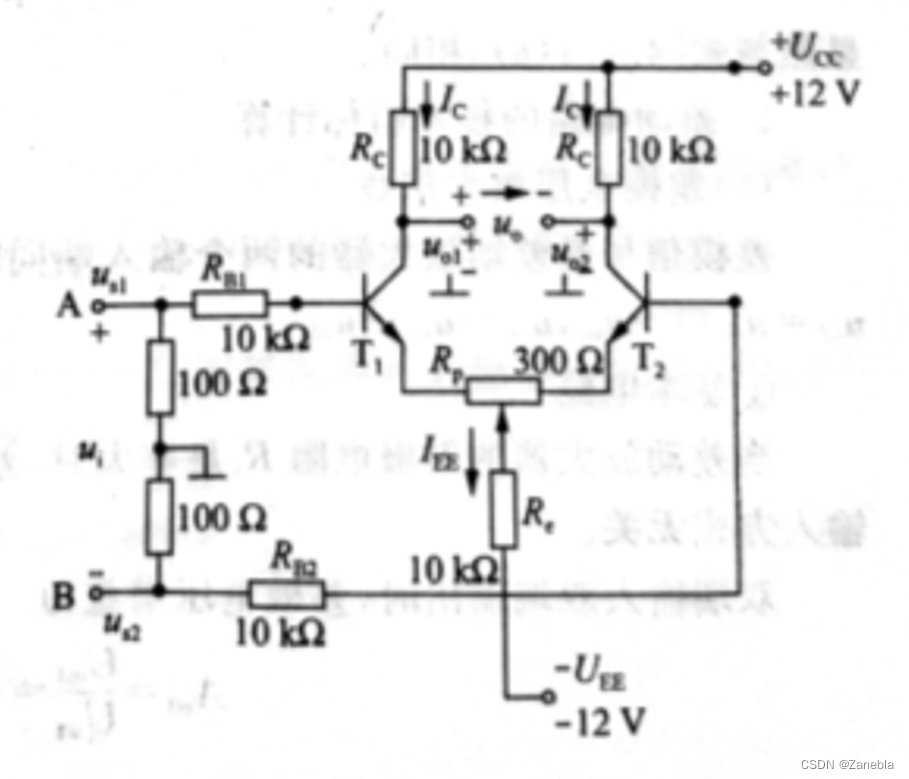

按照下图连接电路，检查无误后将A, B两端短接，接通电源12 V， 分别测量三极管各极对地的电压值，推算静态电流，记入下表，并与仿真结果，估算结果进行比较，得出结论

估算值均以β=100，rbb′=300,UBE(on)=0.7\beta = 100， r_{bb'} = 300, U_{BE(on)} = 0.7β=100，rbb′​=300,UBE(on)​=0.7计算

仿真如下**（仿真可以保证两个三极管的β\betaβ值相等为278,所以没有使用调零电阻RpR_pRp​）**：

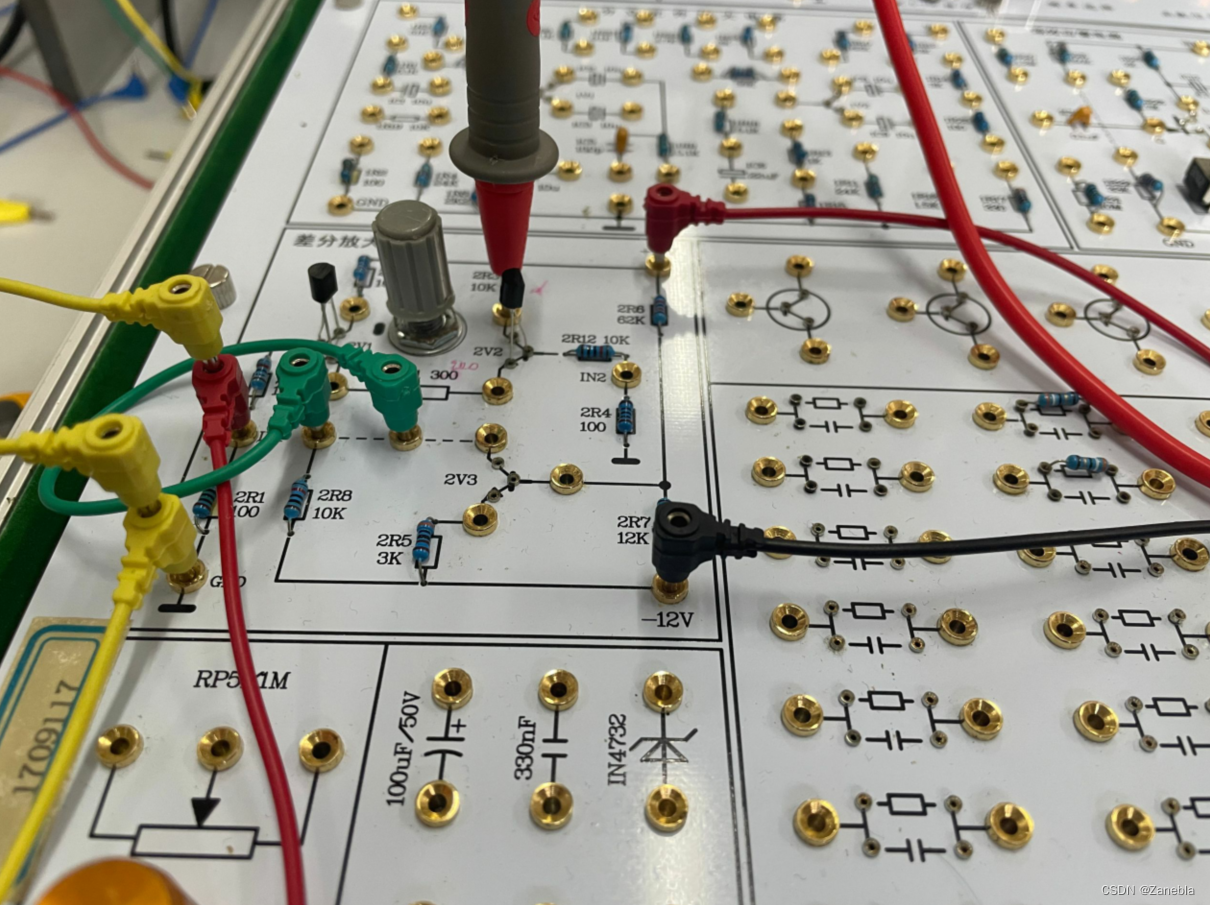

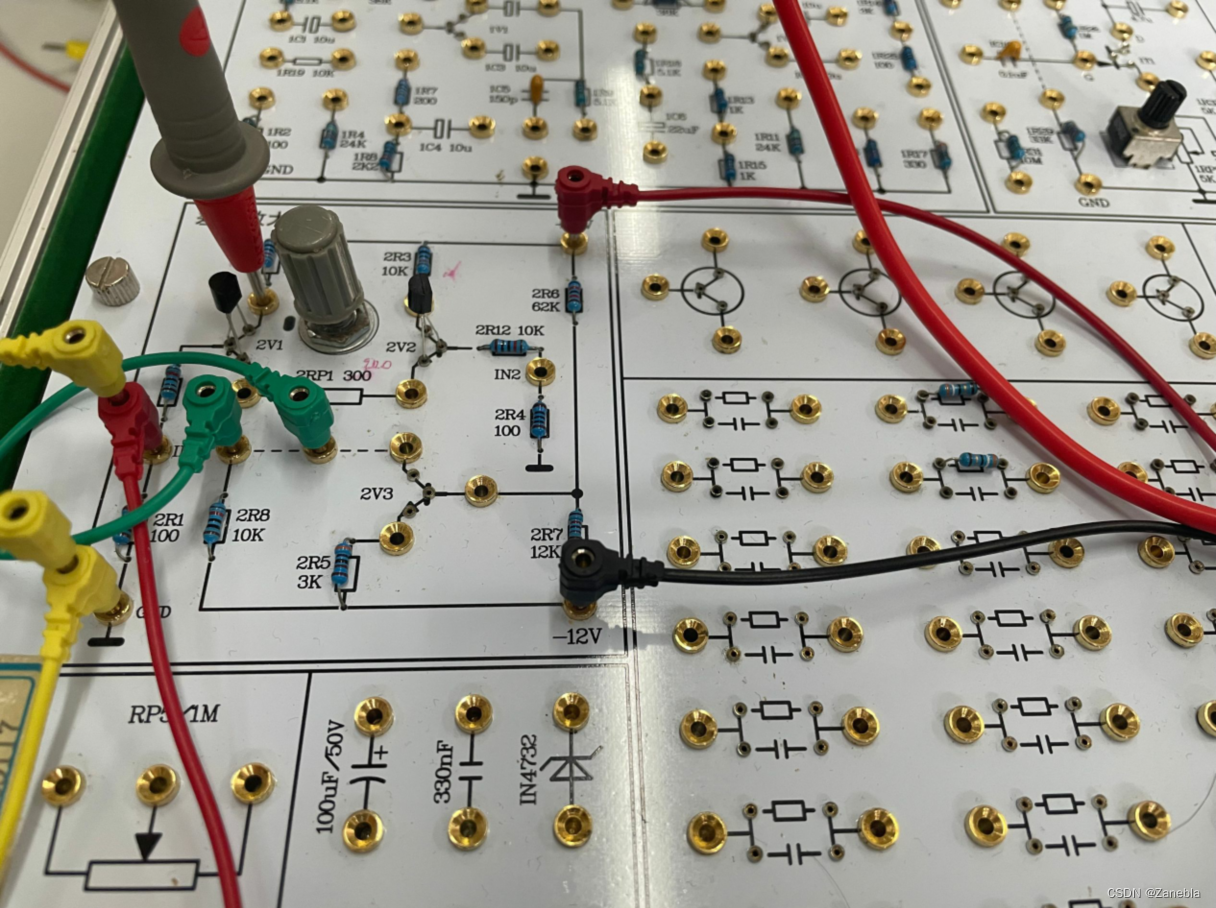

实际测量如下：

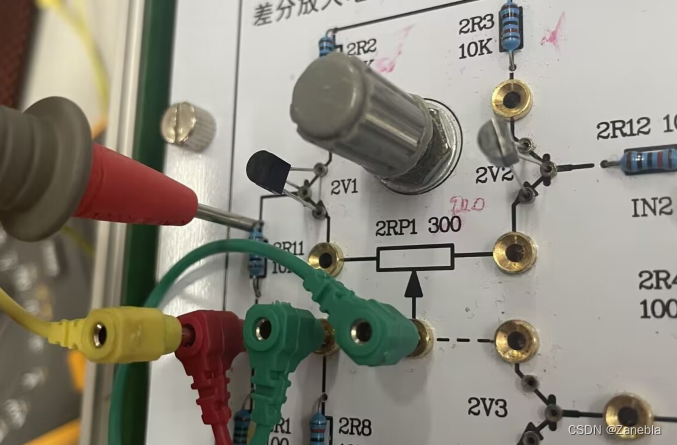

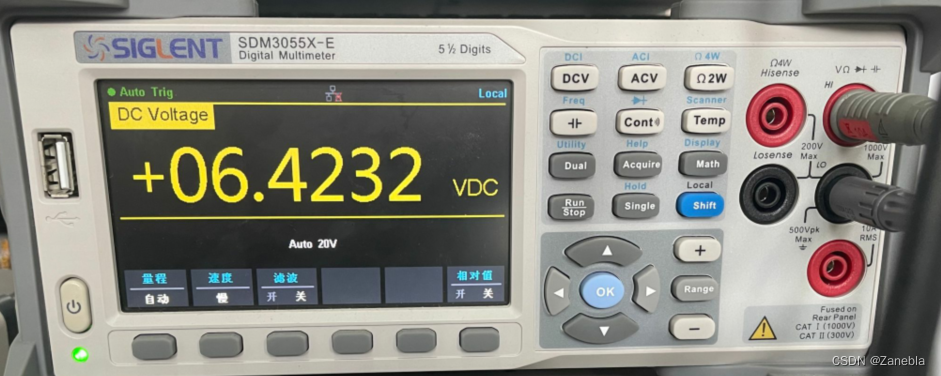

调节滑动变阻器使得两个三极管的集电极电压大致相等

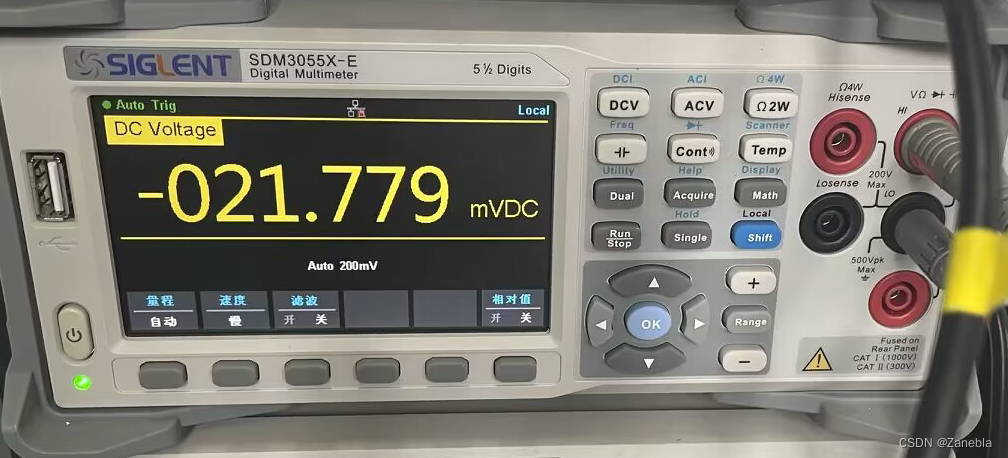

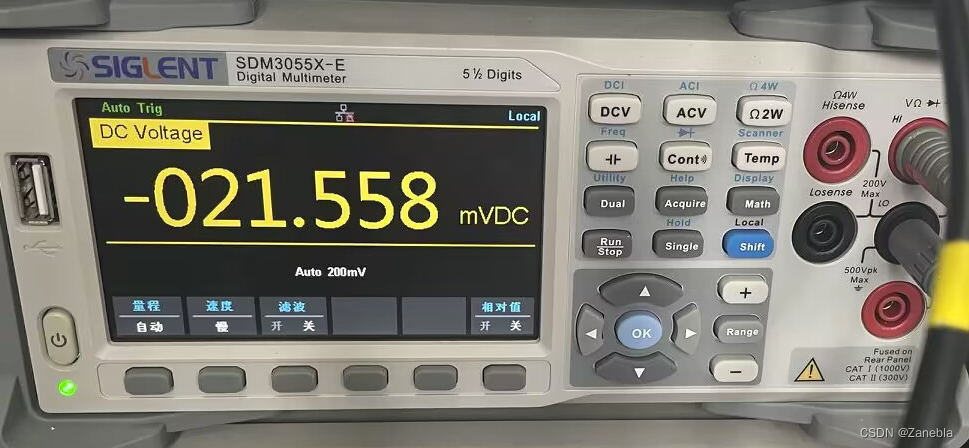

测量发射极电位：

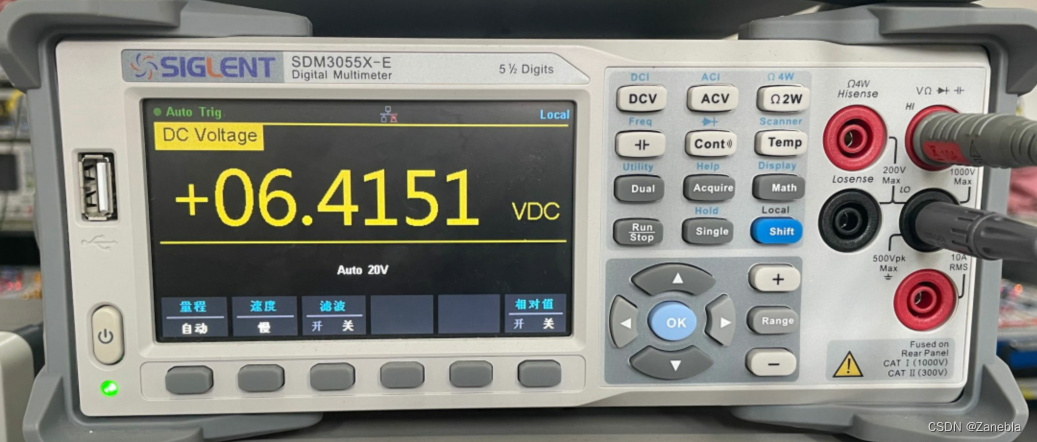

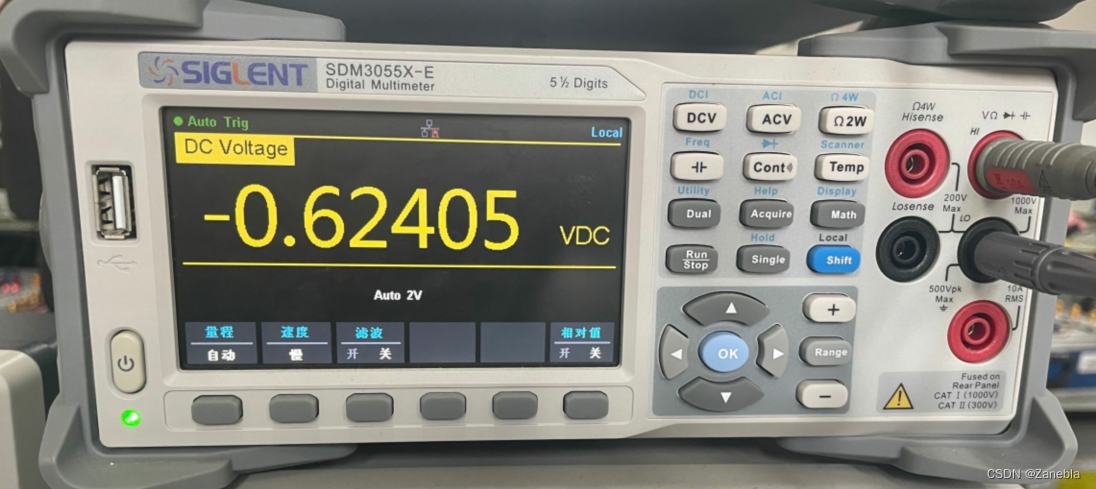

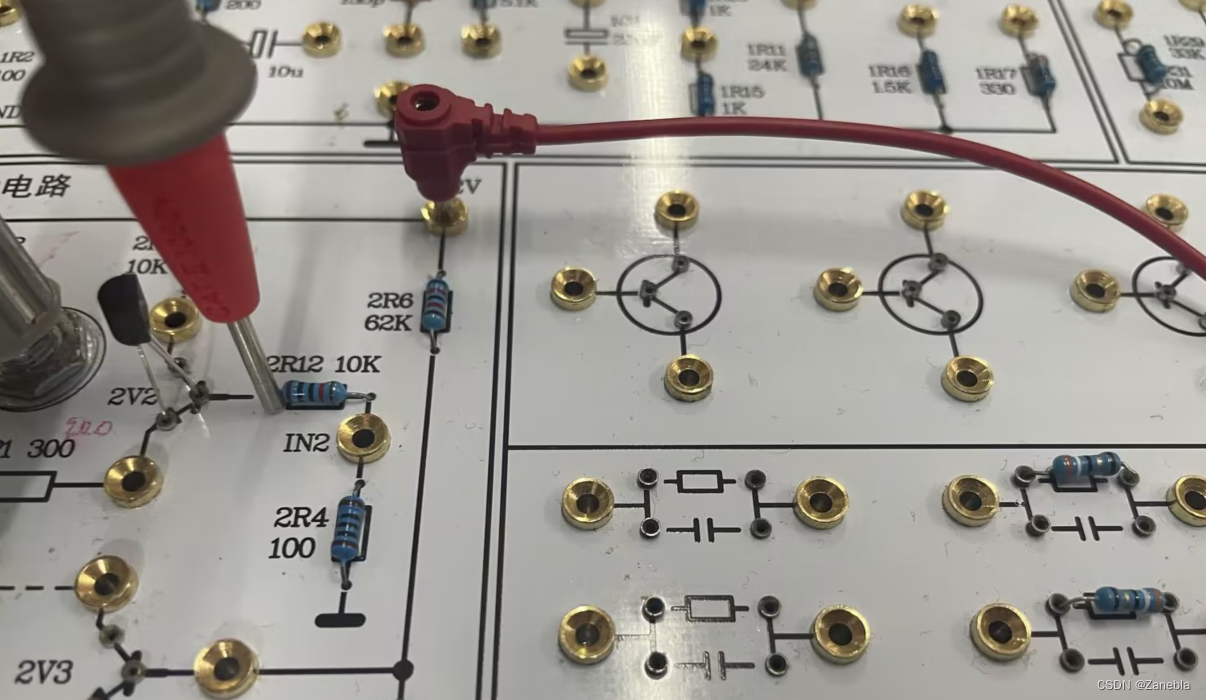

测量基极电位：

2. 差模放大倍数的分析

关闭电源，将放大器B端接地，在A端加入Uim=50mV,f=1kHzU_{im} = 50mV, f = 1 kHzUim​=50mV,f=1kHz的正弦输入信号，检查无误后接通电源，测量此时的UA=Ui1U_A = U_{i1}UA​=Ui1​ 和 UB=Ui2U_B = U_{i2}UB​=Ui2​

用示波器和毫伏表测量输出端的不失真输出电压幅值

注意输入，输出信号间的相位关系，将结果记入下表，计算电路双端输出和单端输出情况下的差模放大倍数，并与估算结果，仿真结果进行比较

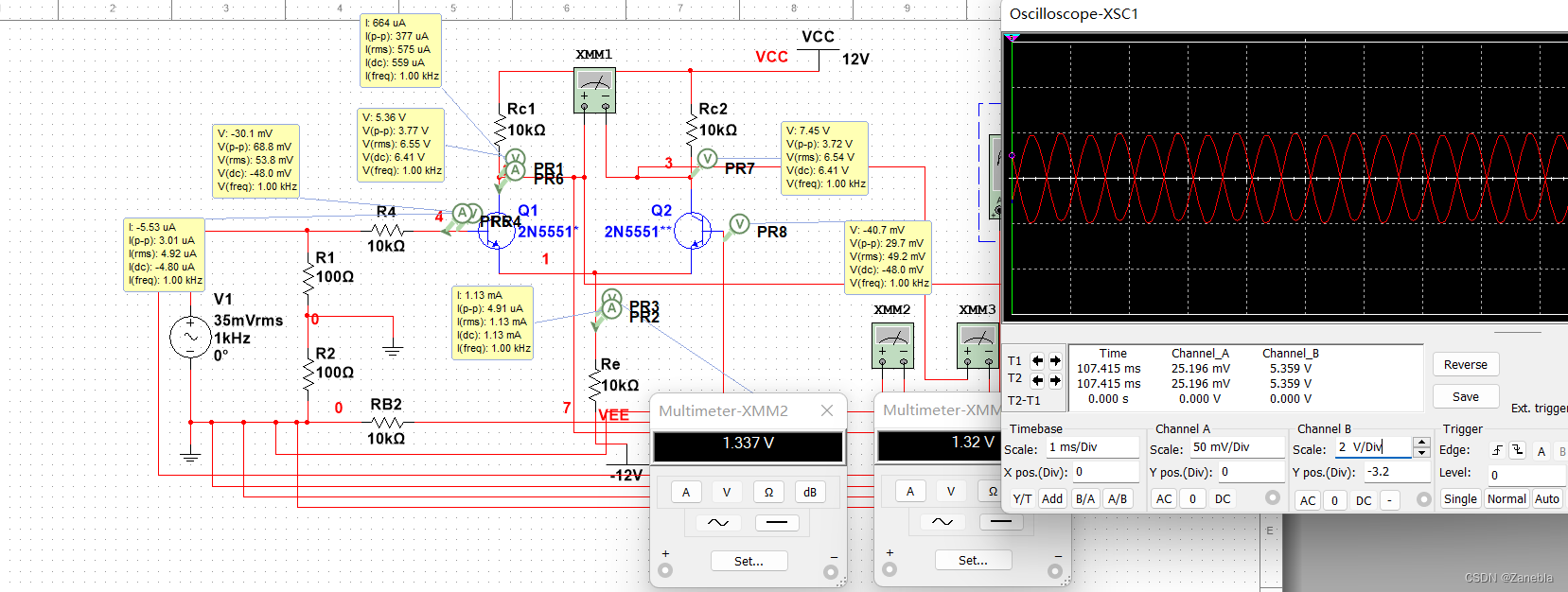

仿真结果如下：

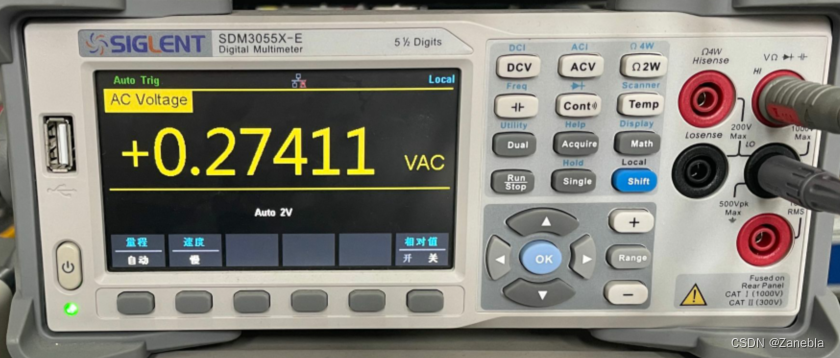

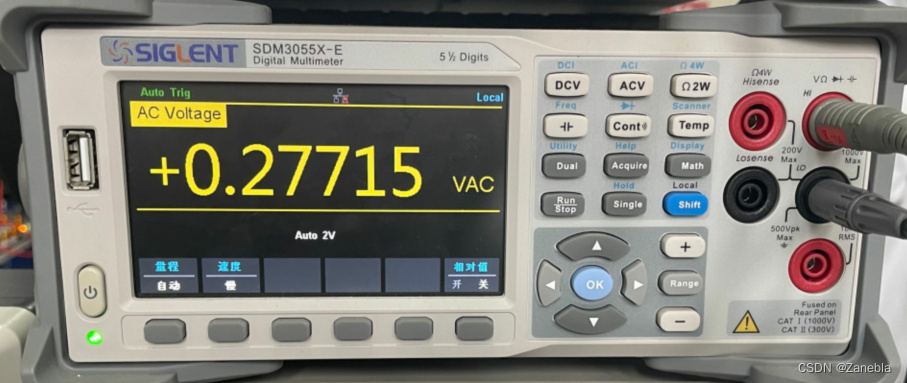

**输出电压的有效值 **（由于示波器无法正常显示幅值，所以只能使用台式万用表测有效值计算幅值）如下：

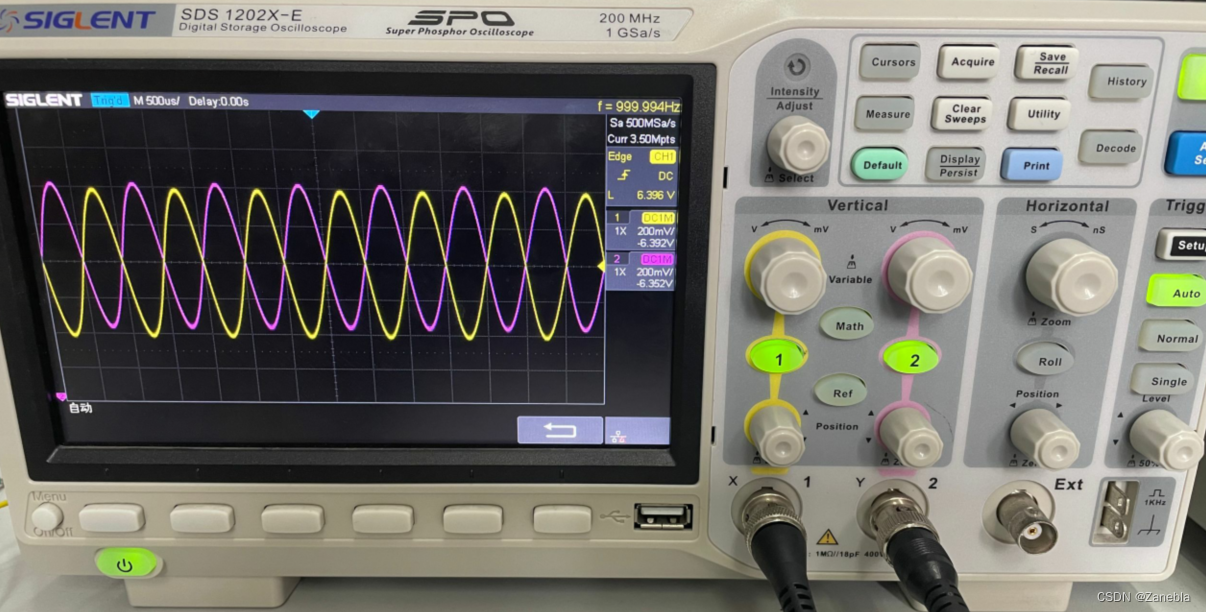

示波器大致波形如下：

3. 共模特性的分析

关闭电源，断开接地的B端， 将A, B两端短接口直接接入 Uim=50mV,f=1kHzU_{im} = 50mV, f = 1kHzUim​=50mV,f=1kHz 的正弦输入信号，检查无误后接通电源， 用示波器和毫伏表测量输出端的不失真输出电压的幅值

计算电路双端输出和单端输出情况下的共模放大倍数和共模抑制比，与估算，仿真结果进行比较

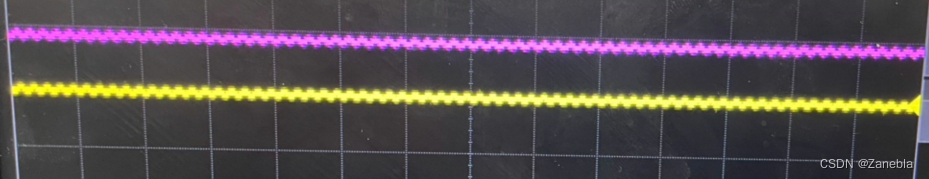

共模特性分析波形如下：

4. 输出电阻的测量

1. 双端输出情况下输出电阻的测量

关闭直流电源和信号源，在两个三极管的集电极间接入20kΩ的负载电阻，保持差模信号不变，测量两个集电极对地的电压，记入表中

将负载电阻断开，再次测量两个集电极对地的电压，计入表中

2. 单端输出情况下输出电阻的测量

关闭直流电源和信号源，在三极管T1的集电极对地接入20kΩ的负载电阻，保持差模信号不变，测量该集电极对地（负载两端）的电压，记入上表

5. 放大器输入电阻的测量

在A,B端分别串入与估算输入电阻值在同一数量级的电阻，分别测量A,B两点之间的电压和串联电阻右方的输入电压，将结果记入下表，计算输入电阻
