一、天地图有哪些类型？

天地图分为国家天地图与地方天地图。

国家天地图坐标系一般为4490和3857两种。

地方天地图是依据省、市、州、区、县为节点建立，地方天地图由于分级节点众多，坐标系并不完全统一，可通过提供的服务地址并结合GetCapabilities操作在其能力文档中查看坐标系。

二、国家天地图提供哪些服务？

除了WMTS服务之外，天地图官方也提供了：地名搜索、驾车规划、公交规划、地理编码查询、逆地理编码查询、行政区划、静态地图以及WFS等服务，可通过天地图开发资源查看。

在SuperMap中，主要是使用天地图提供的WMTS服务作为底图进行对接展示，下面一起来看下天地图WMTS服务在SuperMap中如何使用。

三、使用前你应该知道的天地图知识

1.天地图服务协议

天地图地图服务支持HTTP和HTTPS协议。

2.天地图相关参数

天地图地图服务采用OGC WMTS标准，通过WMTS加载天地图，我们需要提前了解天地图的相关参数，示例如下：

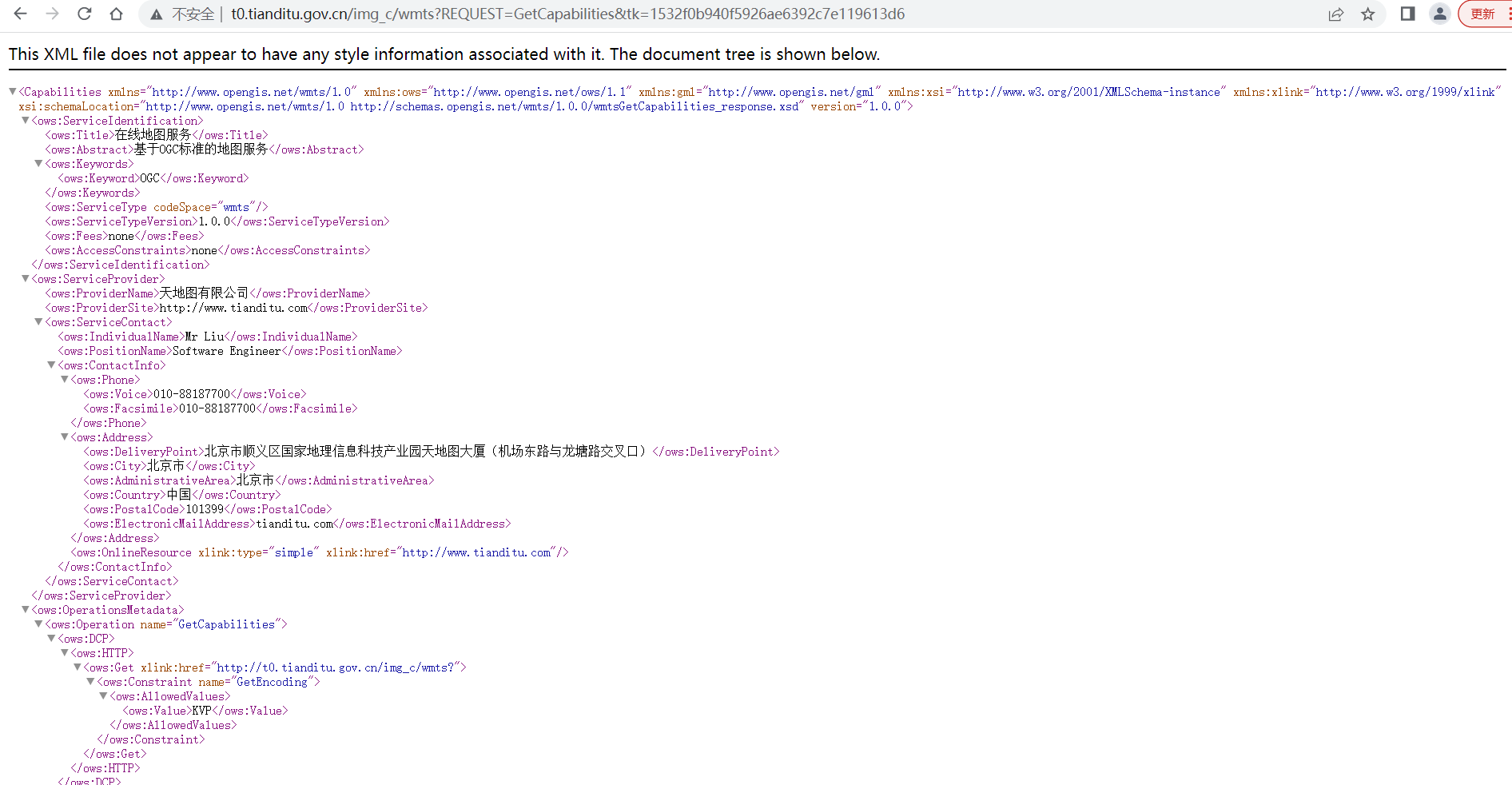

元数据查询（GetCapabilities）：

https://t0.tianditu.gov.cn/img_c/wmts?REQUEST=GetCapabilities&tk=1532f0b940f5926ae6392c7e119613d6

核心参数如下：

天地图WMTS能力文件：

WMTS服务初步的理解与读取，可参考博客：

五分钟学GIS | WMTS服务初步理解与读取https://blog.csdn.net/supermapsupport/article/details/76806670?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522166000956416782246487856%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fblog.%2522%257D&request_id=166000956416782246487856&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~blog~first_rank_ecpm_v1~rank_v31_ecpm-5-76806670-null-null.nonecase&utm_term=wmts&spm=1018.2226.3001.4450

3.如何申请天地图key

天地图官网申请密钥类型有以下三种：

1、 服务端：服务器密钥一般用于单机部署软件加载天地图使用（如iDesktop、Postman)。

2、 Android平台：移动端API加载使用。

3、 浏览器端：除以上列举情况，其他情况一般都是浏览器端。

各类型示例Token：

如何申请：

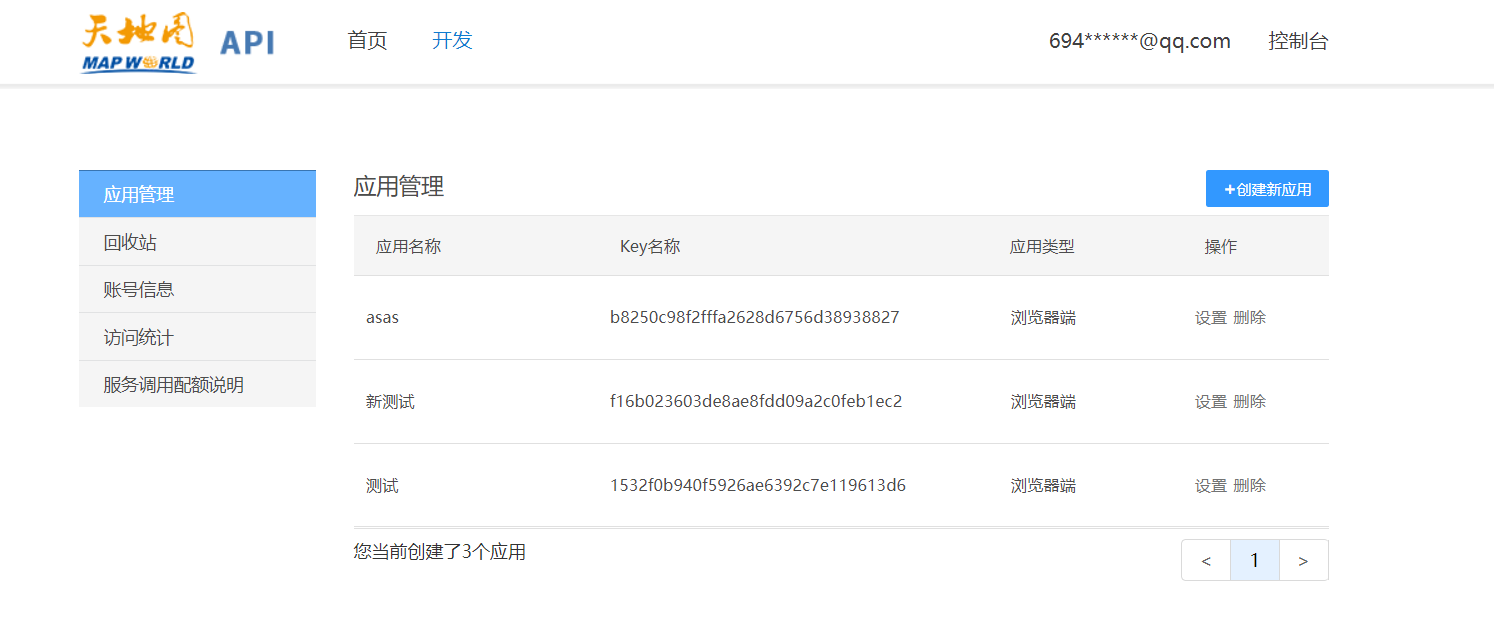

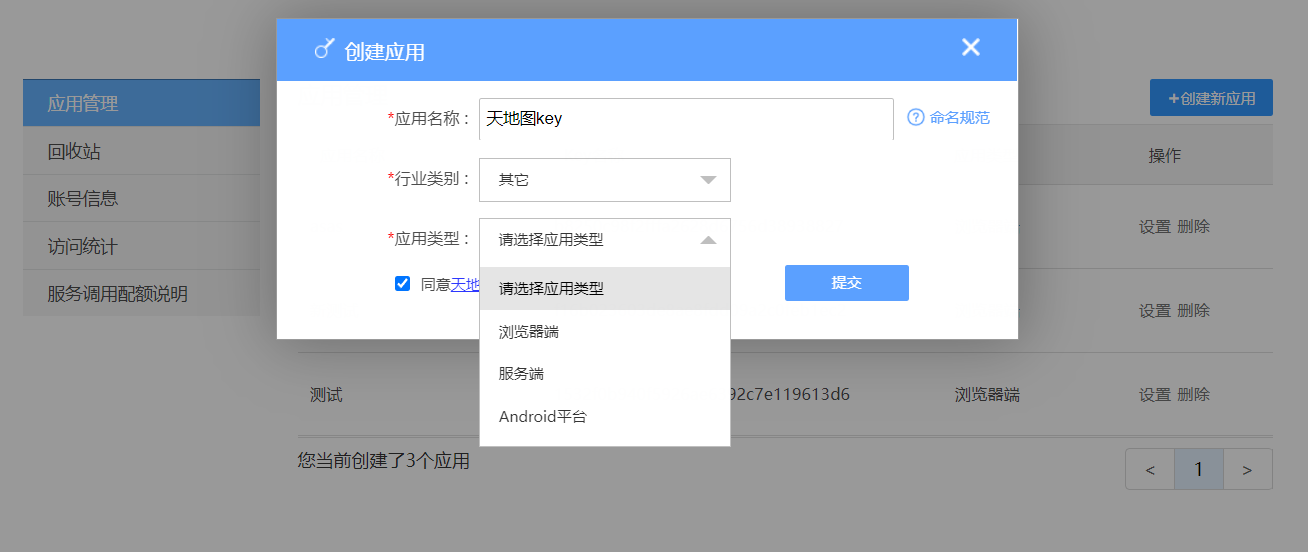

步骤1：进入天地图官网页面，地址：天地图API

步骤2：进入控制台页面，已注册的用户直接登录即可。未注册的用户需先进行注册。

4.天地图瓦片预览

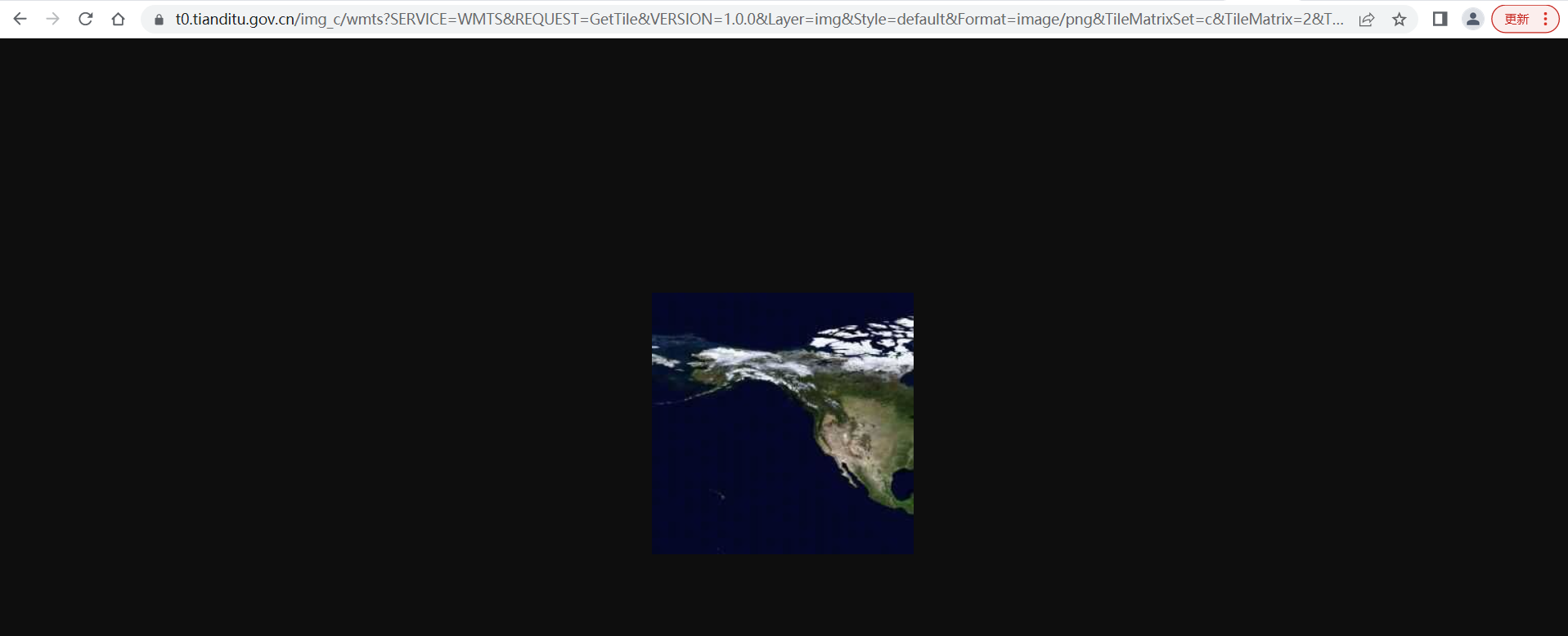

地图瓦片获取（GetTile）：

https://t0.tianditu.gov.cn/img_c/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&Layer=img&Style=default&Format=image/png&TileMatrixSet=c&TileMatrix=2&TileRow=0&TileCol=0&tk=1532f0b940f5926ae6392c7e119613d6

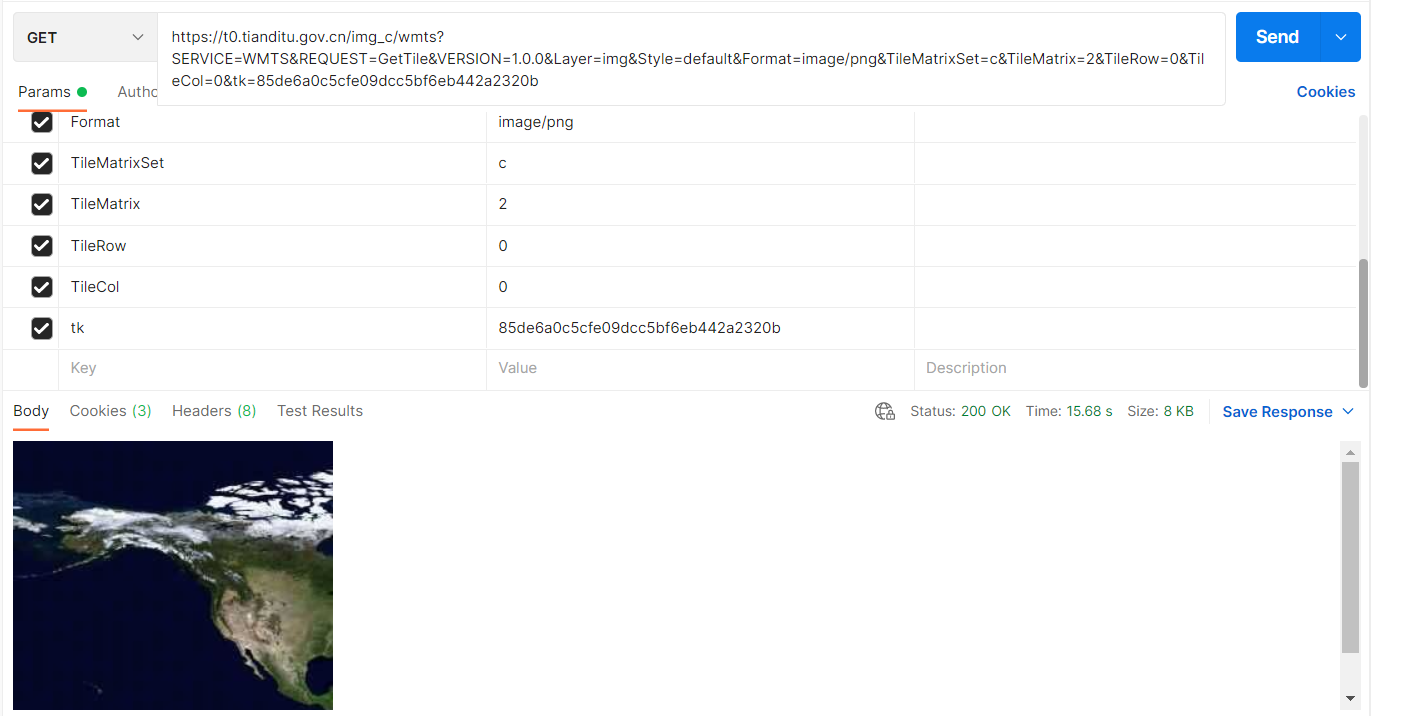

一个简单的例子，不同的场景下如何选择key，以GetTile为例：

https://t0.tianditu.gov.cn/img_c/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&Layer=img&Style=default&Format=image/png&TileMatrixSet=c&TileMatrix=2&TileRow=0&TileCol=0&tk=密钥

1、如果上述请求以浏览器打开：需要使用浏览器端的key

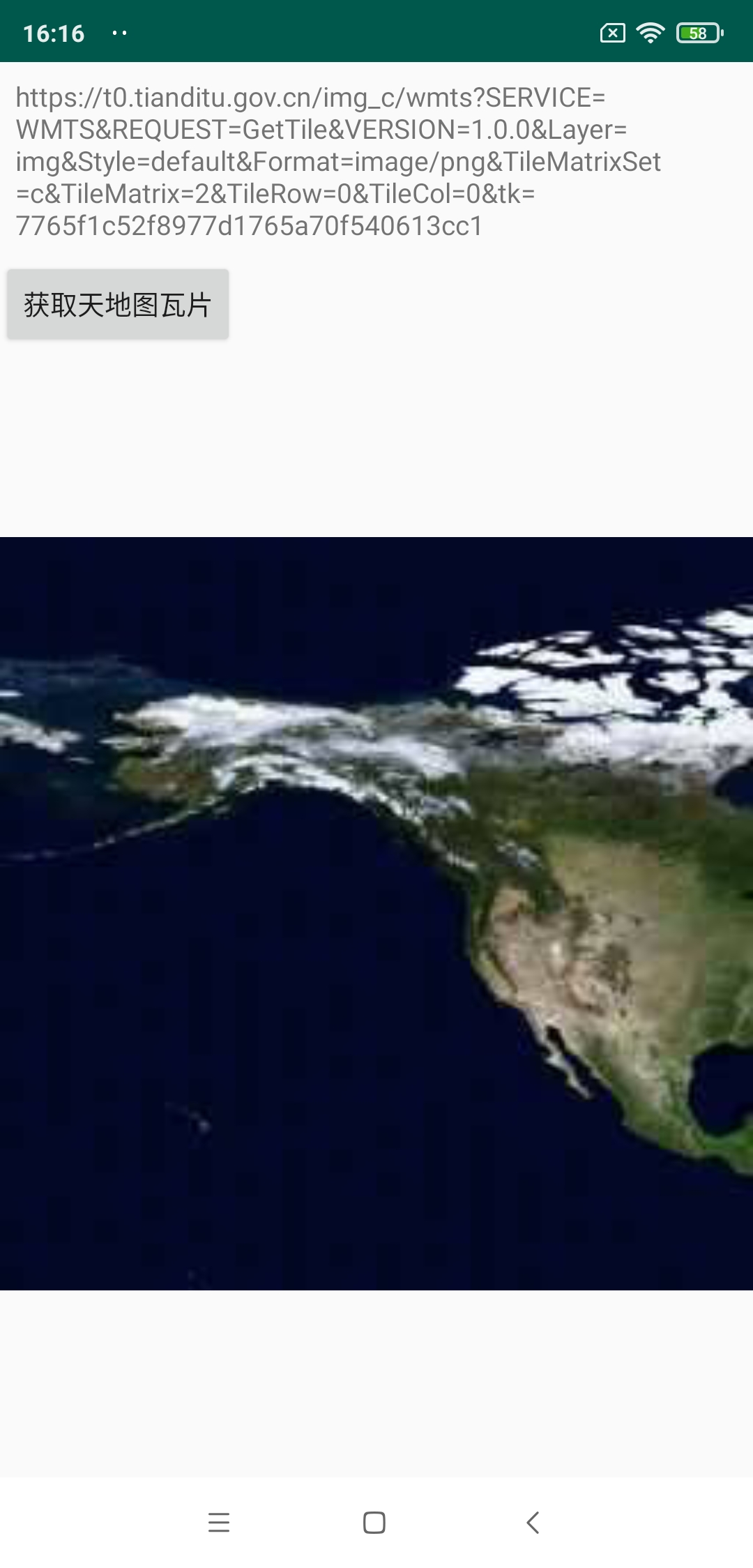

3、如果上述请求在Android客户端打开：需要使用Android平台的key

四、天地图在SuperMap产品中的使用方式

1.iDesktop&iDesktopX

答：桌面可以将天地图添加到地图和场景中，下面分别介绍：

• 天地图添加到地图：

1. 在桌面的“数据源”—“打开Web型数据源”，选择“MapWorld”类型，默认服务名和服务地址已预置好，下来选择对应服务，在“密钥”参数填写服务端Token值；

2. 天地图数据源打开后，即可将数据集添加到地图或布局。默认在Bin\Cache目录下会生成浏览过的天地图服务缓存瓦片；

• 天地图添加到场景：

1. 在桌面“场景”—“新建球面场景”，点击菜单栏“场景”—“在线地图”下拉选择天地图；

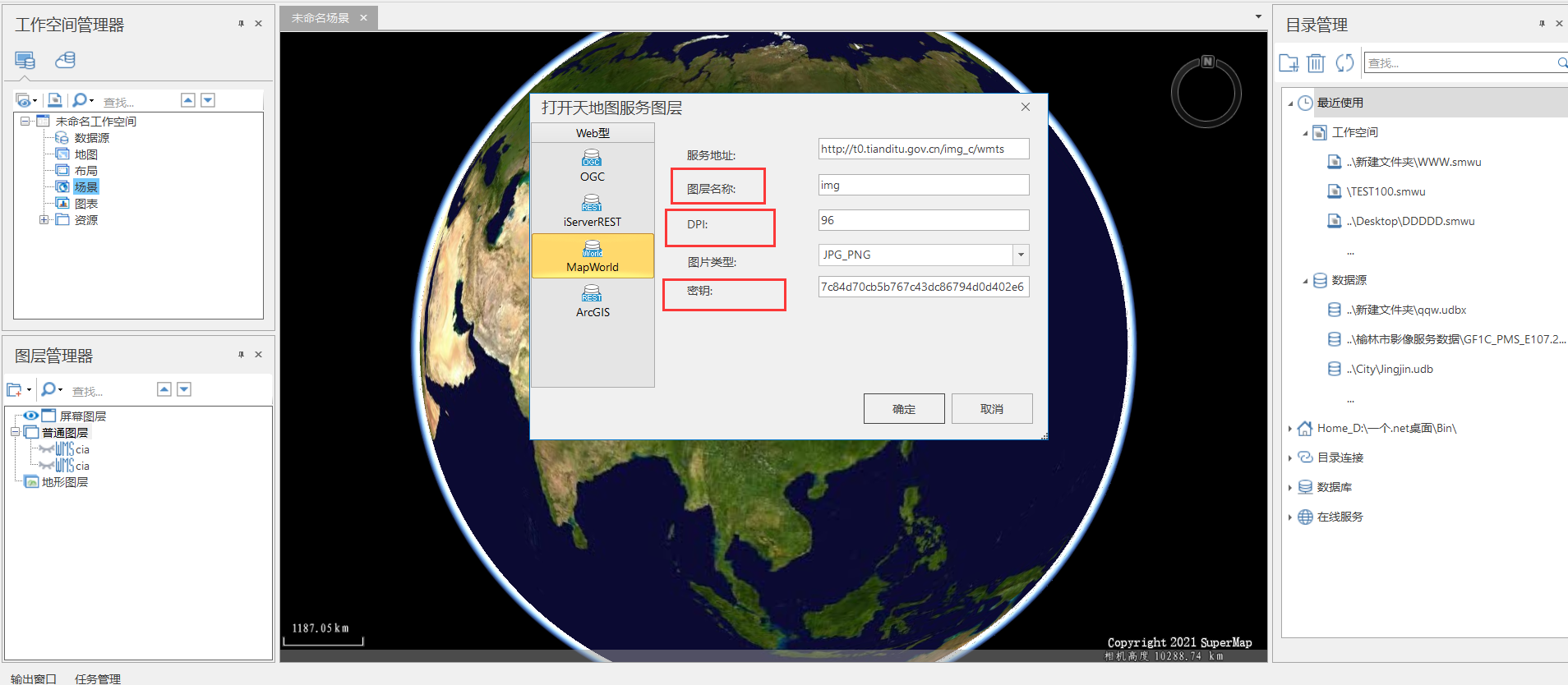

2. 在“打开天地图服务图层”界面，设置“服务地址”、“图层名称”、“DPI”、“图片类型”和“密钥”等参数，“密钥”参数填写服务端Token值；

注：桌面打开天地图不支持多子域方式打开，以特定子域的服务打开。

2.iServer

答：如果项目需要对服务进行统一管理，需要服务入口来源于一个Web应用，iServer支持将天地图转发为本地地图服务。操作步骤如下：

1. 在服务管理“首页”点击快速发布一个或一组服务，选择数据来源为" 天地图服务"，点击“下一步”；

2. 输入服务地址和开发许可(必填)，开发许可是指浏览器端Token，服务地址示例：http://t0.tianditu.gov.cn ，数字可以是0-7之间的数字；

3. 选择发布的服务类型，如 REST-地图服务，点击“下一步”；

4. 进行缓存配置，默认为SMTiles类型，缓存瓦片存储在本地磁盘，点击“完成”发布流程；

5. 可看到当前发布的服务名和链接，如 map-tianditu/rest，点击可直接访问服务；

3.iPortal

（1）数据上图(Dataviz)

• 通过iPortal首页进入“管理”页面，在“站点配置”->“数据上图”->“添加互联网底图”中配置天地图key（浏览器端），配置成功后，选择天地图地图即可。

• 先在iServer上转发天地图为本地REST地图服务（可参考此文档iServer部分进行操作），再通过iPortal中“资源中心”->"服务"->"注册服务"把服务注册到iPortal上。再进入数据上图页面中，选择“添加图层”->“通过搜索添加”，选择已注册的天地图服务即可。

（2）数据洞察(DataInsight)

• 通过iPortal首页进入“管理”页面，在“站点配置”->“数据洞察”->“添加互联网底图”中配置天地图key（浏览器端），配置成功后，选择天地图地图即可。

• 先在iServer上转发天地图为本地REST地图服务（可参考此文档iServer部分进行操作），再通过iPortal中“资源中心”->"服务"->"注册服务"把服务注册到iPortal上。再进入数据洞察页面中，选择“添加视图”->“地图”->“从我的地图选择”，选择已注册的天地图服务即可。

（3）地图大屏(Mapdashboard)

• 先在iServer上转发天地图为本地REST地图服务（可参考此文档iServer部分进行操作），再通过iPortal中“资源中心”->"服务"->"注册服务"把服务注册到iPortal上。再进入地图大屏页面中，新建一个大屏并将地图组件拖拽至大屏中，选择“选择地图”->“我的地图”，选择已注册的天地图服务即可。

（4）地图工作室(Mapstudio)

• 通过iPortal首页进入“管理”页面，在“站点配置”->“地图工作室”->“添加互联网底图”中配置天地图key（浏览器端），配置成功后，选择天地图地图即可。

• 先在iServer上转发天地图为本地REST地图服务（可参考此文档iServer部分进行操作），再通过iPortal中“资源中心”->"服务"->"注册服务"把服务注册到iPortal上。再进入地图工作室页面中，选择“添加图层”->“从资源中心添加”->"我的服务"，选择已注册的天地图服务即可。

4.iClient

答：以下通过不同客户端进行介绍：

（1）Leaflet

使用TiandituTileLayer接口。layerType参数设置图层类型。（ vec: 矢量图层，img: 影像图层，ter: 地形图层）

new L.supermap.TiandituTileLayer({
          layerType: 'ter',
          key: '1d109683f4d84198e37a38c442d68311'}).addTo(map);

（2）OpenLayers

使用Tianditu接口。layerType参数设置图层类型。（ vec: 矢量图层，img: 影像图层，ter: 地形图层）

new ol.layer.Tile({
                source: new ol.source.Tianditu({
                    layerType: 'img',
                    key: "1d109683f4d84198e37a38c442d68311",})})

（3）Classic

使用WMTS接口。

 var tiandituLayer = new SuperMap.Layer.WMTS({
        name: "vec",
        url: "https://t0.tianditu.gov.cn/vec_c/wmts?tk=1d109683f4d84198e37a38c442d68311",
        layer: "vec",
        style: "default",
        matrixSet: "c",
        format: "tiles",
        opacity: 1,
        requestEncoding: "KVP"});
    map.addLayer(tiandituLayer);
    map.setCenter(new SuperMap.LonLat(23, 37), 3);

（4）MapboxGL

使用源生接口与方法可以实现加载

var vecUrl = "http://t0.tianditu.com/vec_w/wmts?tk=e90d56e5a09d1767899ad45846b0cefd";
var cvaUrl = "http://t0.tianditu.com/cva_w/wmts?tk=e90d56e5a09d1767899ad45846b0cefd";
//实例化source对象
var tdtVec = {//类型为栅格瓦片"type": "raster",'tiles': [ vecUrl +"&SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=vec&STYLE=default&TILEMATRIXSET=w&TILEMATRIX={z}&TILEROW={y}&TILECOL={x}&FORMAT=tiles"],//分辨率'tileSize': 256};var tdtCva = {"type": "raster",'tiles': [cvaUrl +"&SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&LAYER=cva&STYLE=default&TILEMATRIXSET=w&TILEMATRIX={z}&TILEROW={y}&TILECOL={x}&FORMAT=tiles"],'tileSize': 256};//实例化Map地图对象var map = new mapboxgl.Map({//地图容器div的id
            container: 'map',
            style: {//设置版本号，一定要设置"version": 8,//添加来源"sources": {"tdtVec": tdtVec,"tdtCva": tdtCva},"layers": [{//图层id，要保证唯一性"id": "tdtVec",//图层类型"type": "raster",//数据源"source": "tdtVec",//图层最小缩放级数"minzoom": 0,//图层最大缩放级数"maxzoom": 17},{"id": "tdtCva","type": "raster","source": "tdtCva","minzoom": 0,"maxzoom": 17} ],},//地图中心点
                            center: [113.679943564, 22.559617265],//地图当前缩放级数
                            zoom: 8});

5.iClient3D

答：下面介绍三种iClient3D for Cesium中加载天地图的方式

（1）对国家天地图，通过TiandituImageryProvider影像服务提供者加载地图；

（2）对国家天地图，通过TiandituAnnotationProvider地形服务提供者加载地形；

（3）对非国家天地图，特别是坐标系等信息与国家天地图不一致的情况，通过解析能力文档进行加载地图；

• 通过TiandituImageryProvider影像服务提供者加载地图服务（影像地图、矢量地图等）：

var TiandituimageryLayer=new Cesium.TiandituImageryProvider({
mapStyle: Cesium.TiandituMapsStyle[value],
 token: "4a00a1dc5387b8ed8adba3374bd87e5e"})
  viewer.imageryLayers.addImageryProvider(TiandituimageryLayer);

• 通过TiandituAnnotationProvider地形服务提供者加载地形：

var provider = new Cesium.TiandituTerrainProvider({
token:"4a00a1dc5387b8ed8adba3374bd87e5e"
});
viewer.terrainProvider = provider;

• 通过解析能力文档加载地方天地图，以下代码以山东省天地图为例进行加载：

var matrixIds = [];
for (let i = 0; i < 19; i++) {
    matrixIds[i] = i + 1;
}
var wmtsImageryProvider = new Cesium.WebMapTileServiceImageryProvider({
		url: 'http://www.sdmap.gov.cn/tileservice/SDRasterPubMap',
		layer: '山东影像地图',
		style: 'default',
		format: 'tiles',
		tileMatrixSetID: 'SDRasterPubMap',
		tileMatrixLabels: matrixIds,
		tilingScheme: new Cesium.GeographicTilingScheme({
		ellipsoid: Cesium.Ellipsoid.CGCS2000,
		numberOfLevelZeroTilesX: 2,
		numberOfLevelZeroTilesY: 1})
});
viewer.imageryLayers.addImageryProvider(wmtsImageryProvider);

6.游戏引擎

（1）UE

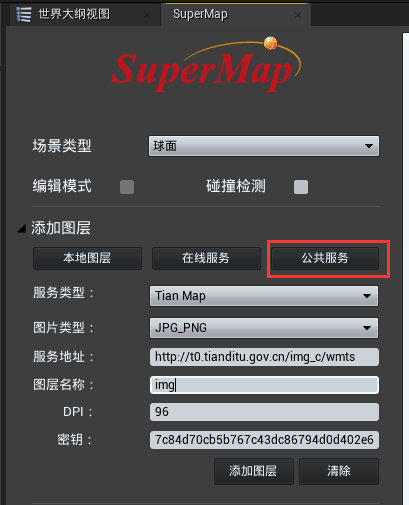

答：添加图层选择"公共服务"，服务类型为“Tian Map”，默认添加的地图是天地图影像底图（EPSG:4490），如下图：

若想添加天地图其他类型的地图，可修改服务地址以及对应的图层名称即可。同时UE中使用的密钥是天地图的服务端key。

（2）Unity

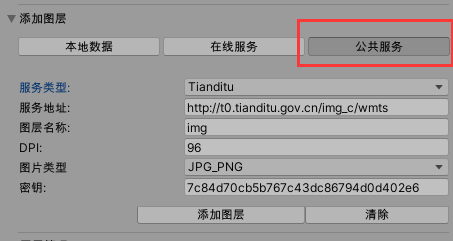

答：添加图层选择"公共服务"，服务类型为“Tianditu”，默认添加的地图是天地图影像底图（EPSG:4490），如下图：

若想添加天地图其他类型的地图，可修改服务地址以及对应的图层名称即可。同时Unity中使用的密钥是天地图的服务端key。

7.iMobile

答：SuperMap iMobile支持将天地图服务添加到地图和场景中，下面分别介绍：

• 天地图添加到地图：

通过DatasourceConnectionInfo数据源连接参数类设置天地图服务地址setServer()、设置数据源连接引擎类型setEngineType()、设置数据源连接驱动名称setDriver()以及数据源别名setAlias()。(注意：1.天地图使用的token必须在天地图官网申请移动端的token；2.打开投影坐标系的天地图需要在url地址后面加上参数TOPLEFTCORNEREXCHANGE=1)。代码如下：

 DatasourceConnectionInfo connectionInfo = new DatasourceConnectionInfo();
connectionInfo.setServer("http://t0.tianditu.gov.cn/vec_w/wmts?DPI=96&tk=855ff623d735789f262ec941e7f9bd21&TOPLEFTCORNEREXCHANGE=1");
connectionInfo.setAlias("sssd");
connectionInfo.setEngineType(EngineType.OGC);
connectionInfo.setDriver("WMTS");
Datasource datasource = m_Workspace.getDatasources().open(connectionInfo);
m_MapControl.getMap().getLayers().add(datasource.getDatasets().get(0),true);

• 天地图添加到场景：

通过Layer3Ds.add()方法添加天地图服务，目前支持加载经纬度的天地图服务，代码如下：

sceneControl.getScene().setWorkspace(workspace);
String tianditu = "http://t0.tianditu.gov.cn/img_w/wmts?DPI=96&tk=855ff623d735789f262ec941e7f9bd21";
sceneControl.getScene().getLayers().add(tianditu, Layer3DType.WMTS,"img", ImageFormatType.JPG_PNG,96,true);

五、可能遇到的问题及解决办法

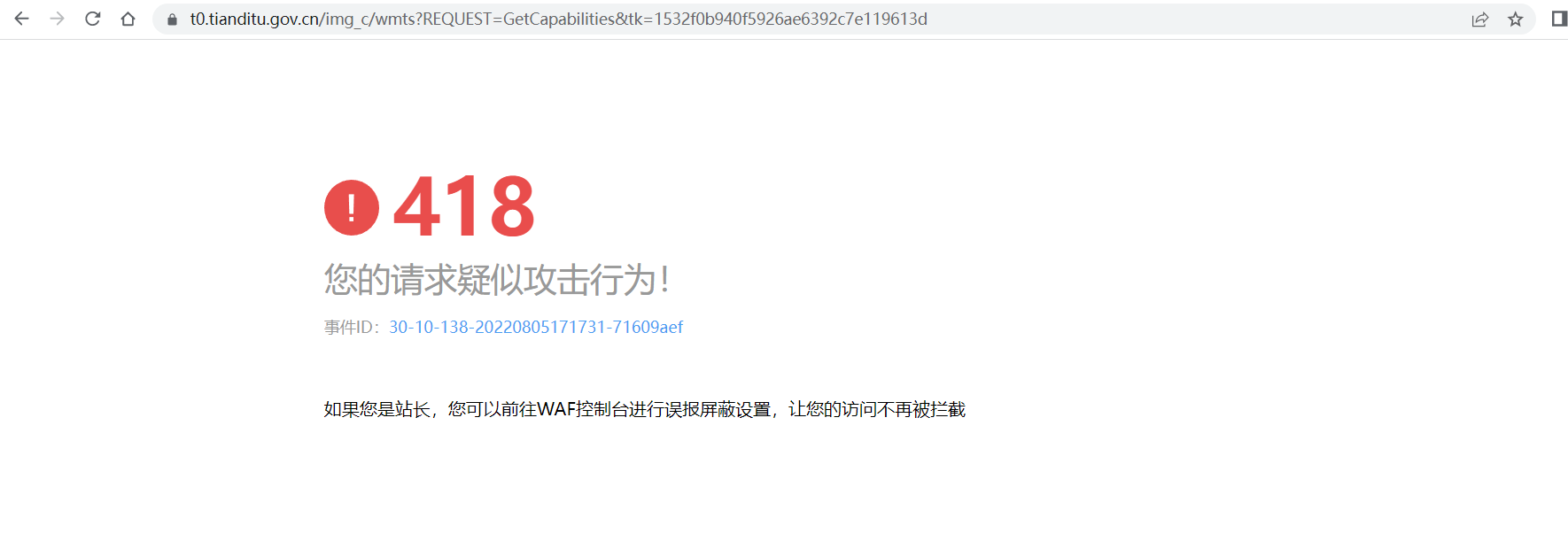

问题一：浏览器中访问天地图WMTS服务能力文档，浏览器页面报错418。

解决办法：出现这种情况的原因一般是由于key的权限不够或者key失效或者是IP问题导致，可尝试重新在天地图官网申请一个key，或使用手机热点提供的网络来确认是否网络原因。

问题二：桌面和移动端产品，经纬度坐标系的天地图影像服务打开后，与经纬度的地块图斑数据叠上有有很大的偏移，地块图斑漂到海上了是什么原因？

解决办法：出现大尺度的偏移，可能是服务的dpi不正确。尝试以下两种方式解决：

（1）清空Bin目录下的天地图缓存（桌面中地址如：bin\Cache\WebCache\WMTS\0.tianditu.com\vec_c\wmts\vec ），重新打开天地图，且需在天地图url中加上参数DPI=96，如下所示：

（2）不清空缓存，参考第一步修改url后，修改找到天地图服务缓存 sci 文件，例如 vec.sci，编辑文件，检查节点的值是否为3.779527559055119，如果不是，将其改为该数值。桌面的vec.sci文件路径在 bin\Cache\WebCache\WMTS\0.tianditu.com\vec_c\wmts\vec 目录，移动端的vec.sci文件路径在 SuperMap\data\WMTS\0.tianditu.com\vec_c\wmts\vec 目录。

问题三：桌面打开天地图预览是空白的？

解决办法：桌面打开天地图预览空白，从以下几个点排查：

1. 确保桌面所在机器能正常进行互联网连接，以及IP未被天地图封禁；

2. 确保填写的url地址没有问题，

3. 填写的token类型是服务端Token。

问题四：MapboxGL无法加载天地图？

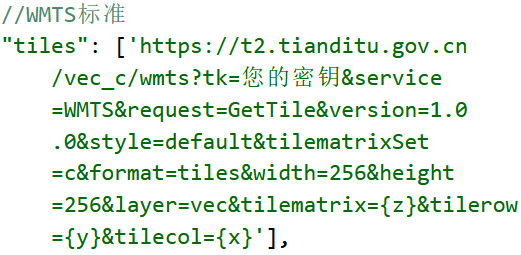

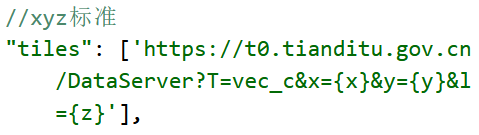

解决办法：MapboxGL原生支持以xyz标准和WMTS标准加载瓦片，如下图所示：

但是，MapboxGL原生仅支持EPSG:3857坐标系，天地图的默认坐标系为EPSG:4490，因此无法直接加载。需要引入mapbox-gl-enhance.js后，才能够在MapboxGL中加载采用其他坐标系的地图服务，支持的坐标系包括：EPSG:4326、EPSG:4490、EPSG:4214、EPSG:4610等。

问题五：iClient for JavaScript对接天地图出图较慢，是否有方法提升加载效率？

解决办法：由于浏览器对同一个域名服务的并发请求数量有限制，天地图官方提供了t0-t7多个二级域名。前端可以使用多子域的方式加载天地图，以提升地图加载效率。下面以Leaflet为例：

Leaflet使用subdomains参数，url中加入{s}占位符，代码如下：

L.supermap.wmtsLayer("http://t{s}.tianditu.gov.cn/img_c/wmts?tk=1532f0b940f5926ae6392c7e119613d6",{
            subdomains:[0,1,2,3,4,5,6,7],
            layer: "img",
            style: "default",
            tilematrixSet: "c",
            format: "image/png",
            requestEncoding: 'KVP',
            attribution: "Map Data © SuperMap iServer"}).addTo(map);

问题六：WebGL加载天地图时报错403，但该key在官网范例加载是正常的，重新申请key也是一样的问题，这种情况应如何排查问题？

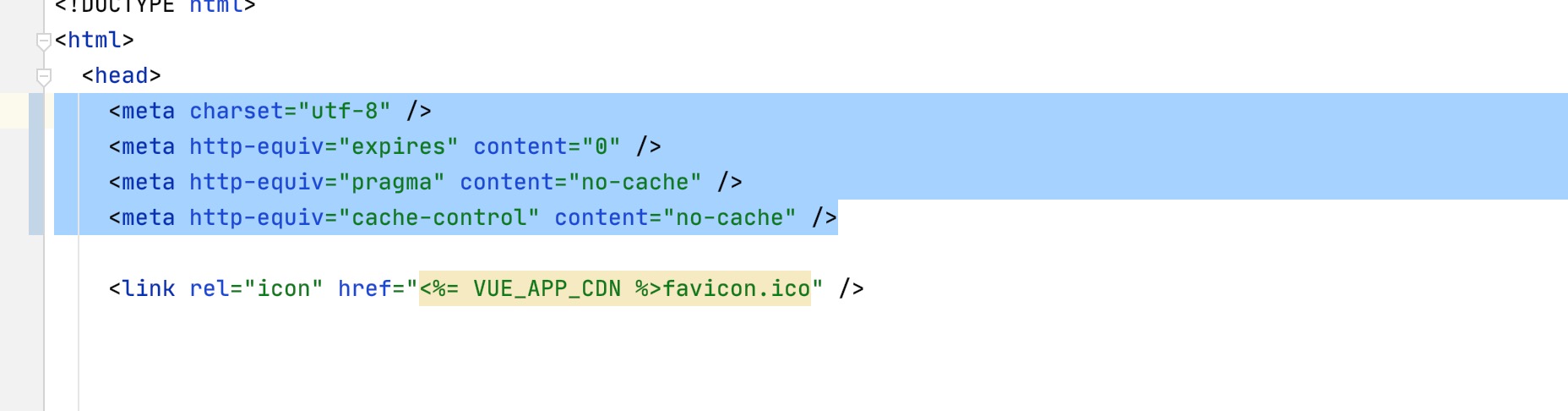

解决办法：官网示例里加上客户的天地图地址是可以正常浏览的，但是客户项目里运行会报403，项目使用的框架是基于vue的开源pigx框架，替换请求头就可以访问不报错了，如下图是基于vue的开源pigx框架的请求头。

问题七：天地图服务经iServer转发后，前端调用浏览速度变慢，有什么优化方法吗？

解决办法：iServer转发天地图为本地服务，转发后的效率与前端直接加载并无差别。如想提高加载效率，推荐在转发时选择【是否启用缓存】，即对原始天地图服务启用服务器缓存，转发后的天地图服务，首次加载效率不变，第二次加载相同区域，效率会因缓存文件有所提升。

问题八：在使iDesktop加载天地图后，放大到一定程度就不能继续放大了，请问是什么原因？

解决办法：天地图本身是有一套比例尺的 ，如国家天地图仅到18级，19级开始就没图了，如果还想继续放大地图，可以在地图属性->固定比例尺中去添加比例尺 。

问题九：iDesktop里在场景中打开天地图服务，影像和注记都加载不出来，这是什么原因呢？

解决办法：场景中打开天地图服务需要检查三要求，具体如下图所示：

• 密钥正确性（此项最为重要，密钥的类型需要填写浏览器端Token）；

• 图层名称正确性；

• DPI正确性，需要设置为96；

问题十：iDesktop里在地图中打开天地图矢量服务，在最后一级以及更大比例尺下显示显示为空的，没有内容？

问题原因：天地图矢量服务共19级，其中1-18级瓦片均有内容，最后一级19级瓦片是空的，没有地图内容，只是瓦片背景色是浅灰的。可以通过如下链接看19级瓦片就是空白的，没有内容。

http://t0.tianditu.gov.cn/vec_c/wmts?SERVICE=WMTS&REQUEST=GetTile&VERSION=1.0.0&Layer=vec&Style=default&Format=tiles&TileMatrixSet=c&TileMatrix=19&TileRow=131070&TileCol=262145&tk=937f8f54b6765437c93251a9a228bfda

解决办法：问题属于正常现象，可以在地图里开启固定比例尺，固定到最大一级为18级，这样就不会出现大比例尺出现空白的现象。
