前言

本文是Metaverse大衍神君的《DOTS之路》系列课程的学习笔记

程序设计方法

• Instructional Programming 指令化编程
  • 脱离指令打孔输入后，伴随着机器汇编语言发展起来的
• Functional Programming 函数化编程
  • 伴随着PASCAL语言出现，以小函数模块化组合的编程方式
  • 限制小、易于调试
  • 主要用在数学和科学计算领域
  • 如今的机器学习、AI领域，函数编程依然焕发着活力
• Procedural Programming 过程化编程
  • 源于命令式的编程方式
  • 基于过程调用的概念，包含要执行的计算步骤
  • 任何给定的过程都可以在程序执行过程中的任何时刻调用
• Object-Oriented Programming/Design 面向对象编程/设计(OOP/OOD)
  • 以对象为概念的多范式模型
  • 包含字段形式的数据与过程形式的代码
  • 通常以类为基础，强调数据的封装、类的继承与数据的多态特征
• Data-Oriented Design(DOD) 面向数据设计
  • 伴随着现代CPU多核并行计算、多级缓存、大缓存的设计而流行起来
  • DOD并不是一种编程范式，DOTS式面向数据编程的一种范式

ODD->DOD

• 面向对象设计->面向数据设计
  • 面向对象设计
    • 核心在于：抽象、封装、继承
    • 对人类来说更直观、易于理解
    • 对现代CPU来说处理效率并不高效
  • 面向数据设计
    • 侧重于数据
    • 需要考虑需要什么数据以及如何在内存中更好的构造数据
    • 以便CPU处理数据系统时，能更有效的访问数据
• DOD本质：面向内存/缓存友好的设计

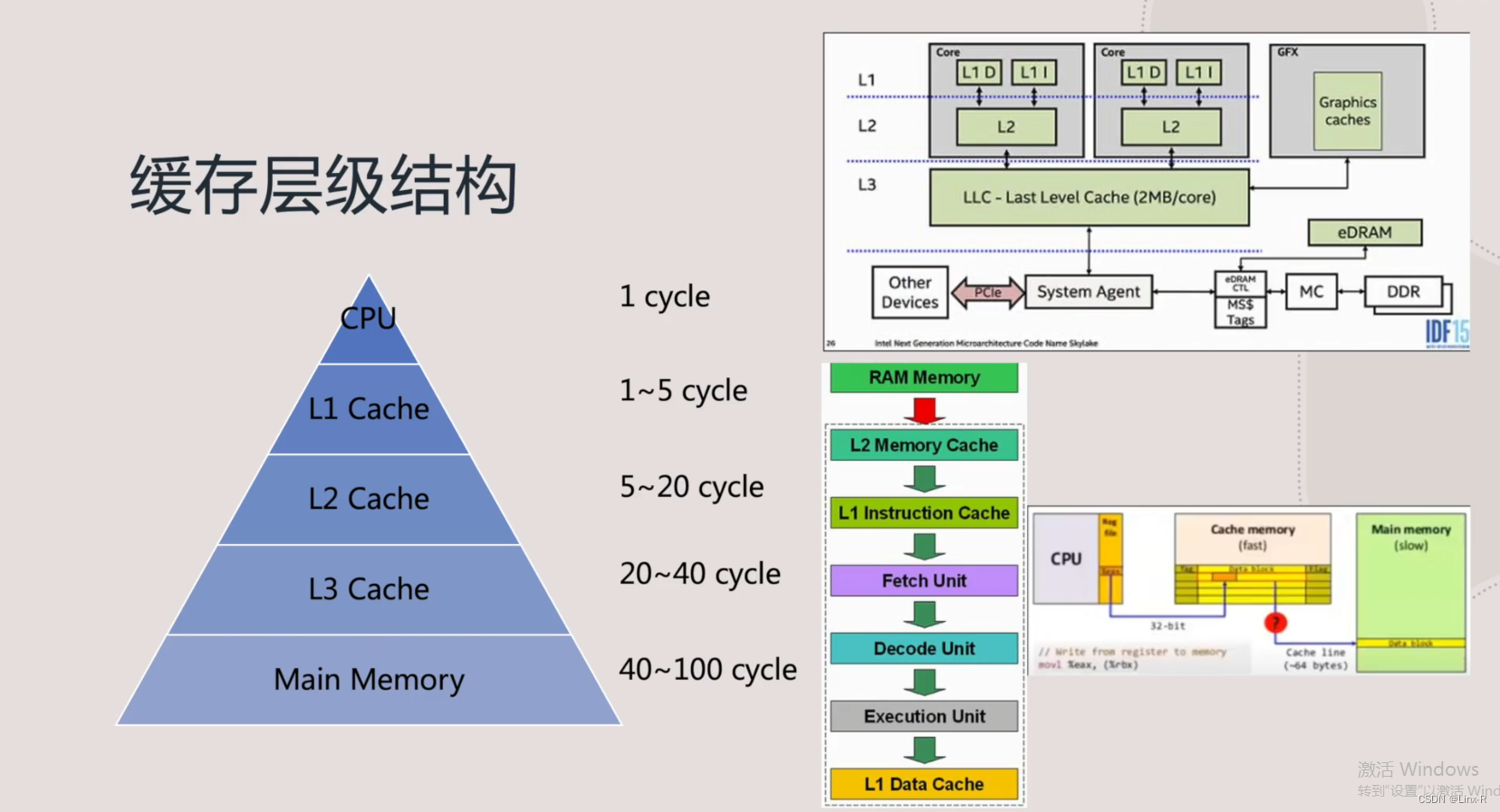

  • CPU缓存层级结构
    • CPU 1 cycle
    • L1 Cache 1~5 cycle
      • L1D 数据缓存
      • L1I 指令缓存
    • L2 Cache 5~20 cycle
      • CPU核内多个指令处理单元所共享
    • L3 Cache 20~40 cycle
      • CPU多个核所共享
      • 负责与内存以及显卡中的显存交换数据
    • Main Memory 40~100 cycle

• CPU在执行指令程序时，通过Prefetching来获取指令与数据
• CacheLine缓存行
  • 每次访问的单位会根据系统与架构的不同而有所差异
  • 一般32或64个字节
  • 即使请求一个字节大小，实际上会得到CacheLine大小的缓存行数据
• 在Cache缓存内
  • 可以将n个缓存行大小的缓存通过Direct-Map直接映射到同一逻辑缓存行
  • 逻辑缓存行可以对应n个物理行，来帮助最小化缓存行的抖动
    (抖动：挪动指针到每个物理缓存行的头)

先看右侧下方的图：

• CPU逻辑处理单元完成一条程序指令(其完成时间定义为CPU指令的cycle)
  • Fetch获得L1I指令缓存中的指令
  • Decode解码
  • Excution 执行
  • 执行完成后回写到L1D中

左侧的图：

• CPU处理指令时，从不同的缓存Cache中获取数据的时间开销也不同
• 获取的数据在某一级缓存没有命中时，向下一级缓存获取时
  • 花费的时间开销可能是数倍时间
  • 甚至是数量级的差异的时间开销

Cache的3C与3R

• Compulsory misses：首次读取数据时，不可避免的Miss

• Capacity misses：缓存空间不足，连续使用期间访问数据过多的话，无法保存所有活动的数据

• Conflict misses：发生访问冲突时，由于数据映射到相同的缓存行，导致缓存的抖动

• Rearrange 充血排列（代码、数据）：更改布局以增加数据空间的局部性

• Reduce减少（大小、缓存行读取）：更小更只能的格式、压缩

• Reuse重用（Cache lines）：增加数据的时间（和空间）的局部性

面向数据设计需要思考的问题

1. 哪些数据需要捆绑在一起，是一个概念还是有隐藏的含义
2. 数据布局是如何设计的，AOS/SOA？支持 SIMD ？
3. 目标平台内存的最小访问单位是多少，CPU各级缓存有多大？
4. 数据多久需要一次，一帧一次，还是一帧多次，还是几乎不更新？
5. 如何访问数据，随机/连续的还是stride或其他burst方式
6. 总在修改数据还是只是读取数据，修改所有的内容，还是只修改一部分？
7. 哪些数据设计对带宽的延迟影响大？

AOS

struct innerStruct
{float x;float y;
};

SOA

struct InnerArray
{float x[LEN];float y[LEN];
};

DOTS面向数据设计原则

• 先设计，后编码
• 为高效使用内存与缓存而设计
• 为Blittable Data设计
• 为普通情况设计
• 拥抱迭代
