一、简介

Beacon帧是802.11中一个周期性的帧，每隔一段时间就会向外界发出一个Beacon(信标)信号用来宣布自己802.11网络的存在。Beacon周期调高，对应睡眠周期拉长，故节能（即越来休息100ms再起来发一个包，现在休息200ms再起来发一个包这样），不够节能意味着本身就没有什么接入速率的要求。Beacon周期调低，发送beacon较为频繁，适合漫游之类的环境，可以高速切换到功率高，性能好的AP身上。

二、帧结构

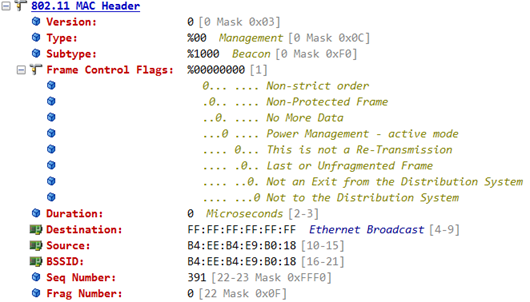

1.Version：版本号，目前为止802.11只有一个版本，所以协议编号为0

2.Type：定义802.11帧类型，802.11帧分为管理帧（00），控制帧（01），数据帧（10）

3.Subtype：定义帧的子类型，如管理帧中又分为很多类型的帧：具体见附表一

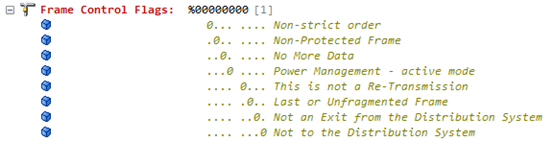

4. Frame Control Flags帧控制字段

注意：这部分在omnipeek中解析出来的顺序与实际帧中的排序不同，实际中应该是上图中从下至上排列的，我们这里暂时按照omnipeek的来解释

（1）.Order（排序字段）：长度为1比特。当在一个non-QoS数据帧中置为1时，表示该数据帧采用strictly ordered service class 传输一个MSDU或其片段

（2）.受保护帧字段：长度为1比特。置为1时，表示帧体字段（Frame Body Field）字段已经被加密封装算法所加密。且该字段只有在数据帧以及“认证”管理帧中被置为1

（3）.更多数据字段：长度为1比特。只有在当数据类型帧直接从一个CF-Pollable站点发送到响应一个CF-Poll的pc，该字段才会被置为1表示该STA只有有一个额外的缓冲MSDU用于响应随后的CF-Poll传输。就是用于省电模式下的字段。一般其他帧置为0。为1则至少还有一个数据帧要发送给STA

（4）.功耗管理字段：1比特。该字段用于表示STA的功率管理模式。置为1表示运行为PS模式，0表示STA运行为active模式。在AP传输的帧中，该字段被一般设为0。对于AP，此为必位0，对于STA，当完成帧传输后，此为位1告知将进入power-save模式，为0表示处于active模式

（5）.重试字段：1比特。该字段用于表示在任何一个帧重传的数据或管理帧中被设为1，对与其他帧设置为0。接受STA使用该字段来消除重复的帧。（为1则表示此帧是重传帧）

（6）.更多分段字段：1比特。该字段在所有当前MSDU, MPDU后以及分片的数据或管理帧中被设置为1。而含有完整MSDU,MPDU以及含有一个MSDU或A-MSDU的最后一分片的MPDU中被设置为0.

（7）.from DS字段：置为1表示该帧是DS(分布式系统)向BSS发送的帧（为1表示从AP发送）

（8）.to DS字段：置为1表明该帧是BSS向DS发送的帧（为1表示发向AP）

5. Duration字段：16比特。根据不同的帧类型和子类型，帧是否在竞争自由期（CFP）内传输，以及发送STA的QOS功能，该字段的内容也不相同。beacon帧中一般置为0

6. Destination:目的地址

7. Sourse：源地址

8. BSSID：基本服务集标识，长度为48比特。该字段唯一确定每一个BSS。在一个基础结构的BSS中，该字段为目前BSS的AP中的STA使用的mac地址。

9. Sequence number：序列号字段，长度为12比特。用以表示A-MSDU或MPDU的序列号

10. Fragment number：分段号字段，4比特。表示一个MSDU或MPDU的每个分段的标号。分段号在MSDU或M-MPDU的第一个或唯一的分段中设置为0.
