WeNet在正式发布两年的时间里，成为非常热门的ASR生产工具，其面向生产的属性更是深受工业界的好评。近期，喜马拉雅团队在WeNet中支持了Squeezeformer的相关工作。本文由喜马拉雅珠峰智能实验室撰写，介绍了Squeezeformer论文的复现细节，包括训练方案、流式推理以及实验结果。

喜马拉雅珠峰智能实验室：聚焦音视频以及智能语音技术，先后打造了语音合成（TTS）、语音识别（ASR）、智能审核、语音唤醒、智能音效、降噪、智能配乐、虚拟人讲书等产品和能力。通过行业领先的TTS技术，喜马拉雅用AIGC（AI生成内容）引领长音频行业的内容生产变革，让内容生产提效。推出的”AI开放平台“和 辅助创作者生产工具“喜韵音坊“ 为B端和C端的用户和创作者提供服务。与此同时，音视频实验室通过AI文稿、图像生成等多项音视频技术，进一步提升喜马拉雅用户的内容消费体验。“单田芳声音重现”等账号下上线的运用单田芳AI合成音所制作的专辑数量已经有100多张，总播放量超过1亿。

论文介绍

由伯克利大学和谷歌合作的Squeezeformer[1]旨在推进下一代的语音识别主干网络，并达到了同等参数量下性能优于Conformer的结果，文章已经被NeurIPS 2022收录，本文尝试对其进行复现，实现中我们参考了Code[2]。

Squeezeformer相对于Conformer，主要包含4个改进点：

• Temporal U-Net 结构: 作者通过实验发现ASR训练过程中，中间层的帧embedding相似度很高，因此提出在时间维度上对中间层的帧数进行压缩，在最后一层恢复的方式。

• MFCF block 结构: 作者推荐采用self-attention + ffn + conv module + ffn (MFCF)的组合替代标准Conformer中ffn + self-attention + conv module + ffn(这里的1/2也被取消)。

• 微观架构改动: GLU被替换为Swish；同时作者推荐adaptive scale + PostLN的方式，代替单纯的PreLN或PostLN；subsampling中部分conv被替换为depthwise conv。

• Scale up: 由于U-Net的结构，相同参数量的squeezeformer的FLOPs比Conformer更低，因此作者采用了scale up的方式给出了FLOPs与Conformer相同时的对比效果。

算法实现

(1) 下采样部分其中一个pointwise卷积被替换为depthwise卷积。

class DepthwiseConv2dSubsampling4(BaseSubsampling):"""Depthwise Convolutional 2D subsampling (to 1/4 length).Args:idim (int): Input dimension.odim (int): Output dimension.pos_enc_class (nn.Module): position encoding class.dw_stride (int): Whether do depthwise convolution.input_size (int): filter bank dimension."""def __init__(self, idim: int, odim: int,pos_enc_class: torch.nn.Module,dw_stride: bool = False,input_size: int = 80,input_dropout_rate: float = 0.1,init_weights: bool = True):super(DepthwiseConv2dSubsampling4, self).__init__()self.idim = idimself.odim = odimself.pw_conv = nn.Conv2d(in_channels=idim, out_channels=odim, kernel_size=3, stride=2)self.act1 = nn.ReLU()self.dw_conv = nn.Conv2d(in_channels=odim, out_channels=odim, kernel_size=3, stride=2,groups=odim if dw_stride else 1)self.act2 = nn.ReLU()self.pos_enc = pos_enc_classself.input_proj = nn.Sequential(nn.Linear(odim * (((input_size - 1) // 2 - 1) // 2), odim),nn.Dropout(p=input_dropout_rate),)if init_weights:linear_max = (odim * input_size / 4) ** -0.5torch.nn.init.uniform_(self.input_proj.state_dict()['0.weight'], -linear_max, linear_max)torch.nn.init.uniform_(self.input_proj.state_dict()['0.bias'], -linear_max, linear_max)self.subsampling_rate = 4# 6 = (3 - 1) * 1 + (3 - 1) * 2self.right_context = 6

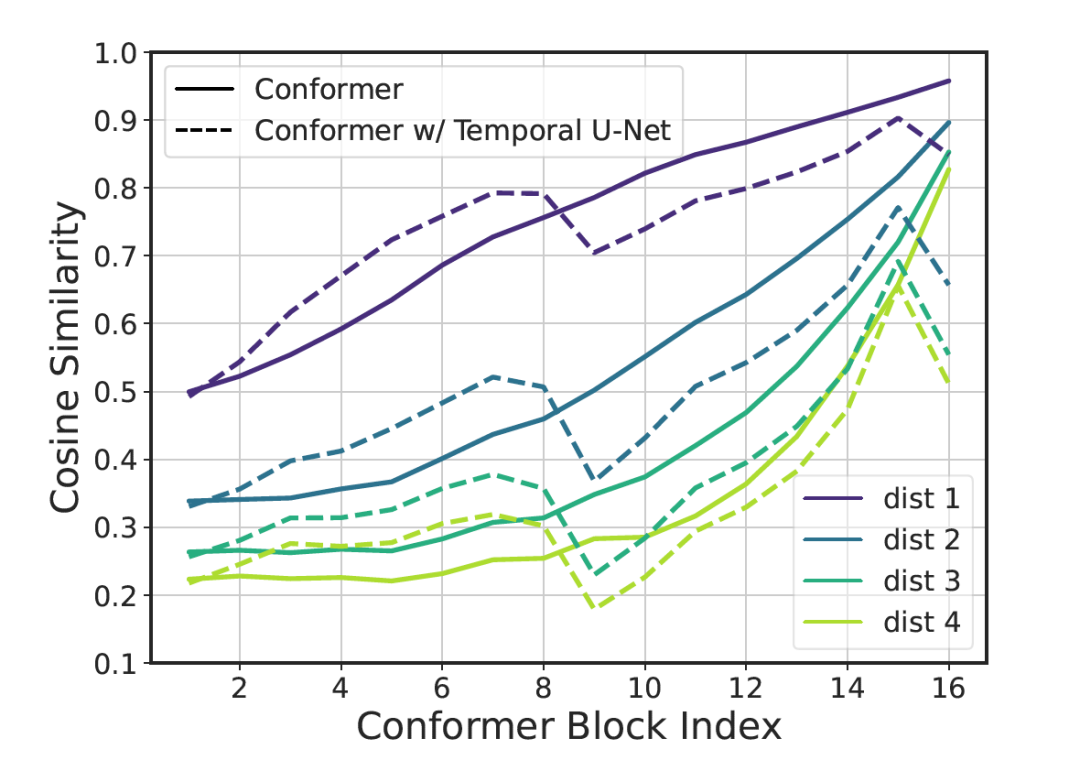

(2) 作者通过对比相邻帧之间的Cosine Similarity发现，在Conformer模型中间层有着比较大的信息冗余，尤其是在序号更大的block。
因此采用U-Net的结构替换原始的Conformer，核心部分是TimeReductionLayer。
TimeReductionLayer 将单位帧对应时长由40ms变为80ms，即在时间维度上变为1/2。我们这里提供了1D和2D版本的TimeReductionLayer。

class TimeReductionLayer1D(nn.Module):def __init__(self, channel: int, out_dim: int,kernel_size: int = 5, stride: int = 2):super(TimeReductionLayer1D, self).__init__()self.channel = channelself.out_dim = out_dimself.kernel_size = kernel_sizeself.stride = strideself.padding = max(0, self.kernel_size - self.stride)self.dw_conv = nn.Conv1d(in_channels=channel,out_channels=channel,kernel_size=kernel_size,stride=stride,padding=self.padding,groups=channel,)self.pw_conv = nn.Conv1d(in_channels=channel, out_channels=out_dim,kernel_size=1, stride=1, padding=0, groups=1,)self.init_weights()def init_weights(self):dw_max = self.kernel_size ** -0.5pw_max = self.channel ** -0.5torch.nn.init.uniform_(self.dw_conv.weight, -dw_max, dw_max)torch.nn.init.uniform_(self.dw_conv.bias, -dw_max, dw_max)torch.nn.init.uniform_(self.pw_conv.weight, -pw_max, pw_max)torch.nn.init.uniform_(self.pw_conv.bias, -pw_max, pw_max)def forward(self, xs, xs_lens: torch.Tensor,mask: torch.Tensor = torch.ones((0, 0, 0), dtype=torch.bool),mask_pad: torch.Tensor = torch.ones((0, 0, 0), dtype=torch.bool),):xs = xs.transpose(1, 2)  # [B, C, T]xs = xs.masked_fill(mask_pad.eq(0), 0.0)xs = self.dw_conv(xs)xs = self.pw_conv(xs)xs = xs.transpose(1, 2)  # [B, T, C]B, T, D = xs.size()mask = mask[:, ::self.stride, ::self.stride]mask_pad = mask_pad[:, :, ::self.stride]L = mask_pad.size(-1)# For JIT exporting, we remove F.pad operator.if L - T < 0:xs = xs[:, :L - T, :].contiguous()else:dummy_pad = torch.zeros(B, L - T, D, device=xs.device)xs = torch.cat([xs, dummy_pad], dim=1)xs_lens = torch.div(xs_lens + 1, 2, rounding_mode='trunc')return xs, xs_lens, mask, mask_pad

(3) Recover部分实现，在时间维度上进行复制、映射和recover_tensor叠加。

    # recover output length for ctc decodexs = torch.repeat_interleave(xs, repeats=2, dim=1)xs = self.time_recover_layer(xs)recoverd_t = recover_tensor.size(1)xs = recover_tensor + xs[:, :recoverd_t, :].contiguous()

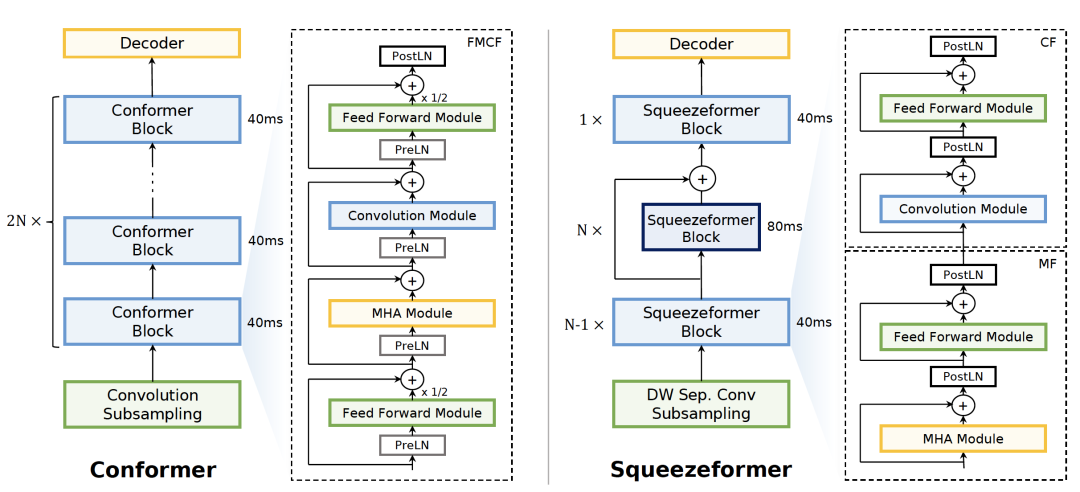

(4) 替换FMCF为MFCF结构，这里默认采用PostLN，也兼容了PreLN。

    def forward(self,x: torch.Tensor,mask: torch.Tensor,pos_emb: torch.Tensor,mask_pad: torch.Tensor = torch.ones((0, 0, 0), dtype=torch.bool),att_cache: torch.Tensor = torch.zeros((0, 0, 0, 0)),cnn_cache: torch.Tensor = torch.zeros((0, 0, 0, 0)),) -> Tuple[torch.Tensor, torch.Tensor, torch.Tensor, torch.Tensor]:# self attention moduleresidual = xif self.normalize_before:x = self.layer_norm1(x)x_att, new_att_cache = self.self_attn(x, x, x, mask, pos_emb, att_cache)if self.concat_after:x_concat = torch.cat((x, x_att), dim=-1)x = residual + self.concat_linear(x_concat)else:x = residual + self.dropout(x_att)if not self.normalize_before:x = self.layer_norm1(x)# ffn moduleresidual = xif self.normalize_before:x = self.layer_norm2(x)x = self.ffn1(x)x = residual + self.dropout(x)if not self.normalize_before:x = self.layer_norm2(x)# conv modulenew_cnn_cache = torch.zeros((0, 0, 0), dtype=x.dtype, device=x.device)residual = xif self.normalize_before:x = self.layer_norm3(x)x, new_cnn_cache = self.conv_module(x, mask_pad, cnn_cache)x = residual + self.dropout(x)if not self.normalize_before:x = self.layer_norm3(x)# ffn moduleresidual = xif self.normalize_before:x = self.layer_norm4(x)x = self.ffn2(x)x = residual + self.dropout(x)if not self.normalize_before:x = self.layer_norm4(x)return x, mask, new_att_cache, new_cnn_cache

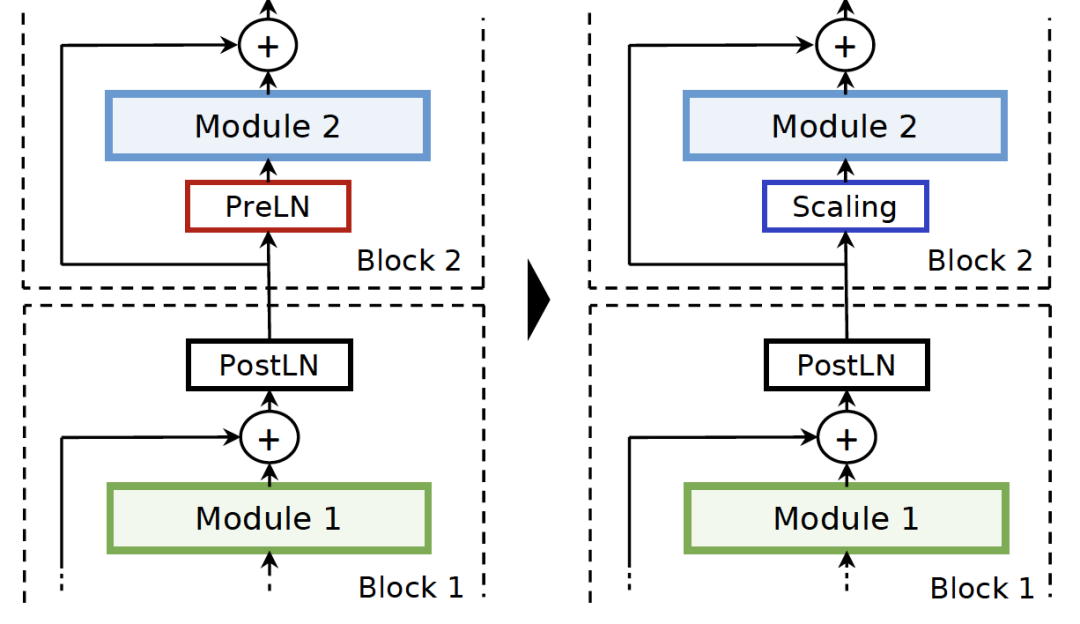

(5) 如图所示，PreLN的部分被替换为adaptive scale。这里以FeedForward layer为例，adaptive scale指的是在输入layer之前加入一组可学习参数的仿射变换，以及合理的init weights方式。许多研究工作表明，PreLN的结构更容易稳定收敛，PostLN训练的模型效果更好，因此adaptive scale+PostLN的组合被视为两者优点的结合。

class PositionwiseFeedForward(torch.nn.Module):"""Positionwise feed forward layer.FeedForward are appied on each position of the sequence.The output dim is same with the input dim.Args:idim (int): Input dimenstion.hidden_units (int): The number of hidden units.dropout_rate (float): Dropout rate.activation (torch.nn.Module): Activation function"""def __init__(self,idim: int,hidden_units: int,dropout_rate: float,activation: torch.nn.Module = torch.nn.ReLU(),adaptive_scale: bool = False,init_weights: bool = False):"""Construct a PositionwiseFeedForward object."""super(PositionwiseFeedForward, self).__init__()self.idim = idimself.hidden_units = hidden_unitsself.w_1 = torch.nn.Linear(idim, hidden_units)self.activation = activationself.dropout = torch.nn.Dropout(dropout_rate)self.w_2 = torch.nn.Linear(hidden_units, idim)self.ada_scale = Noneself.ada_bias = Noneself.adaptive_scale = adaptive_scaleself.ada_scale = torch.nn.Parameter(torch.ones([1, 1, idim]), requires_grad=adaptive_scale)self.ada_bias = torch.nn.Parameter(torch.zeros([1, 1, idim]), requires_grad=adaptive_scale)if init_weights:self.init_weights()def init_weights(self):ffn1_max = self.idim ** -0.5ffn2_max = self.hidden_units ** -0.5torch.nn.init.uniform_(self.w_1.weight.data, -ffn1_max, ffn1_max)torch.nn.init.uniform_(self.w_1.bias.data, -ffn1_max, ffn1_max)torch.nn.init.uniform_(self.w_2.weight.data, -ffn2_max, ffn2_max)torch.nn.init.uniform_(self.w_2.bias.data, -ffn2_max, ffn2_max)def forward(self, xs: torch.Tensor) -> torch.Tensor:"""Forward function.Args:xs: input tensor (B, L, D)Returns:output tensor, (B, L, D)"""if self.adaptive_scale:xs = self.ada_scale * xs + self.ada_biasreturn self.w_2(self.dropout(self.activation(self.w_1(xs))))

流式推理

如下图所示，由于Squeezeformer在squeeze的部分与Conformer不同，为了在流式推理过程中保持接口使用方式不变，我们在Squeezeformer推理中额外采用了slice + pad的形式。缓存attention cache时，在时间维度上复制下采样倍数；计算下一个chunk时，按照下采样系数取出。

attention cache & cnn cache 的核心代码如下：

    factor = self.calculate_downsampling_factor(i)xs, _, new_att_cache, new_cnn_cache = layer(xs, att_mask, pos_emb,att_cache=att_cache[i:i + 1][:, :, ::factor, :][:, :, :pos_emb.size(1) - xs.size(1), :] ifelayers > 0 else att_cache[:, :, ::factor, :],cnn_cache=cnn_cache[i] if cnn_cache.size(0) > 0 else cnn_cache)cached_att \= new_att_cache[:, :, next_cache_start // factor:, :]cached_cnn = new_cnn_cache.unsqueeze(0)cached_att = cached_att.repeat_interleave(repeats=factor, dim=2)if i == 0:# record length for the first block as max lengthmax_att_len = cached_att.size(2)r_att_cache.append(cached_att[:, :, :max_att_len, :])r_cnn_cache.append(cached_cnn)

另外，流式推理过程中，由于time reduce的padding导致边界处理稍有差异，使得调用forward接口效果与调用forward chunk接口稍有偏差，我们这里额外给出了一种stream reduce保持推理时的一致性。

差异1：在forward接口中卷积会对全长进行pad，卷积计算到中间位置的可见帧为数据，而forward chunk接口会在当前chunk做pad

self.padding = max(0, self.kernel_size - self.stride)
self.dw_conv = nn.Conv1d(in_channels=channel,out_channels=channel,kernel_size=kernel_size,stride=stride,padding=self.padding,groups=channel,
)

差异2：与上面类似，在L-T不为0时，forward与forward chunk会带来差异

L = mask_pad.size(-1)
if L - T < 0:xs = xs[:, :L - T, :].contiguous()
else:dummy_pad = torch.zeros(B, L - T, D, device=xs.device)xs = torch.cat([xs, dummy_pad], dim=1)

实验结果

我们在WeNet上贡献了完整的Squeezeformer训练方案，并给出了在计算速度相对可比的情况下，不同大小模型的实验效果。

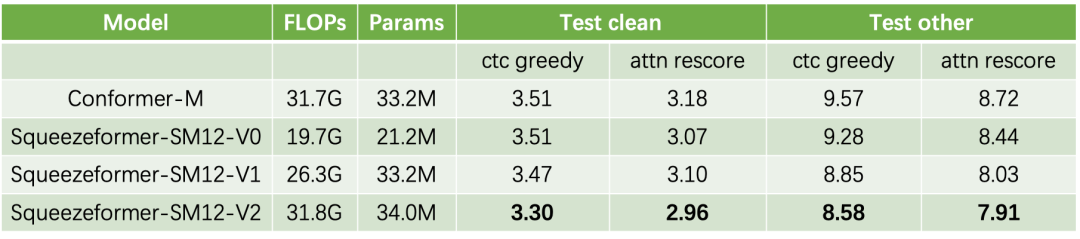

1.在最普遍使用的Medium模型，我们给出了3种尺度的结果，
分别是V0: 接近Conformer效果的最小模型，V1: 参数量相近的模型，以及V2: FLOPs相近的模型。

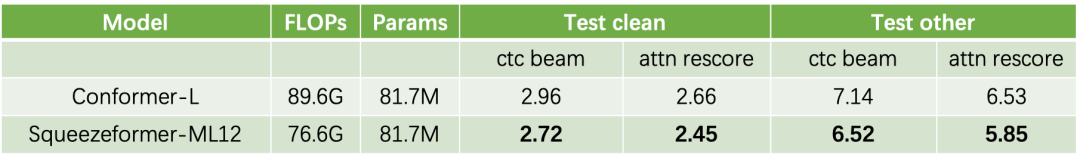

2.Large模型我们给出了参数量相近情况下的对比结果。

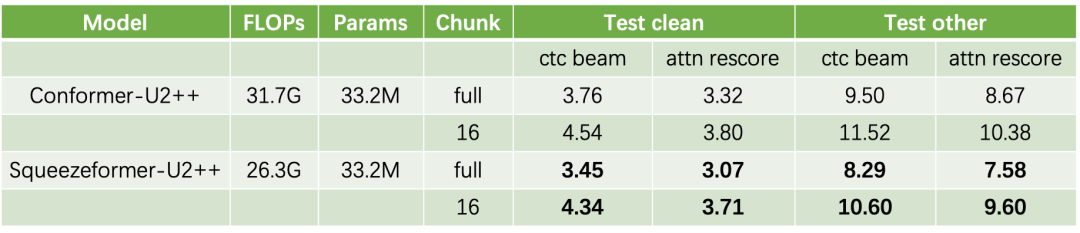

3.同时Squeezeformer也支持流式的训练和推理，在参数量相近的情况下，对比效果如下。

Squeezeformer在Librispeech上的完整训练效果，详见LibriSpeech 实验结果[3]

补充说明：

• SM12-V1和U2++的参数量一致，效果差异主要来自squeeze layer的实现方式、BN同步、decoder以及流式训练方式。

• 由于这个系列算法的在CNN结构的Norm方式采用了BN，我们通过实验发现syncbn可以带来提升，因此部分实验结构采用了syncbn的操作，这个部分后续也会在WeNet中更新。

参考资料

[1]Squeezeformer: https://arxiv.org/pdf/2206.00888v1.pdf

[2]Code: https://github.com/kssteven418/Squeezeformer

[3]README.md: https://github.com/wenet-e2e/wenet/tree/main/examples/librispeech/s0
