上一篇文章和大家分享了关于铜皮shape的一些基本操作。我们进行铺铜是为了连接网络(焊盘、过孔等)，一般都是GND或者电源网络。Shape和走线还是不一样的，走线直接从焊盘或者过孔等直接拉出一根layout，但是shape一般是要盖住整个网络，包括焊盘引脚之类的，那么这就涉及到了shape的几种连接方式，也可以说是焊盘的连接方式，尤其是在直插器件上，要选择好相应的覆铜方式。下面和大家介绍一下焊盘的十字连接、全连接等方法设置：

首先：看查铺铜时默认的连接方式

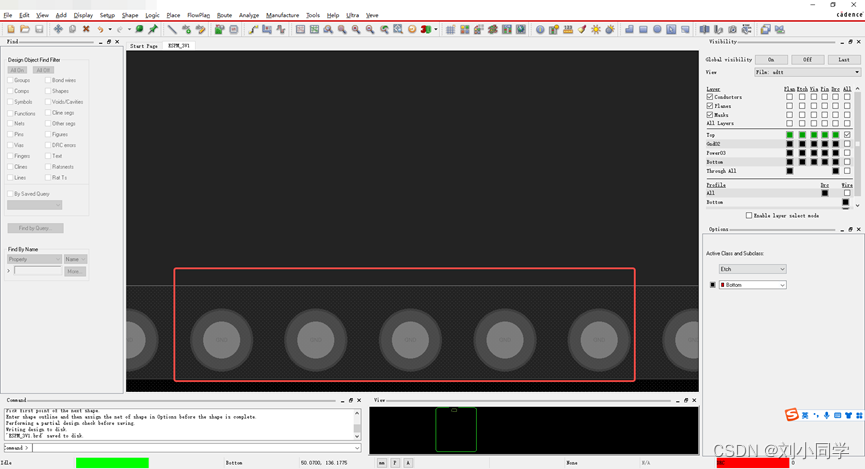

先看查下铺铜时默认的连接方式是怎么样的，一般都是全连接。我们选择GND网络，在一个连接器的地引脚上铺铜，如下图所示：

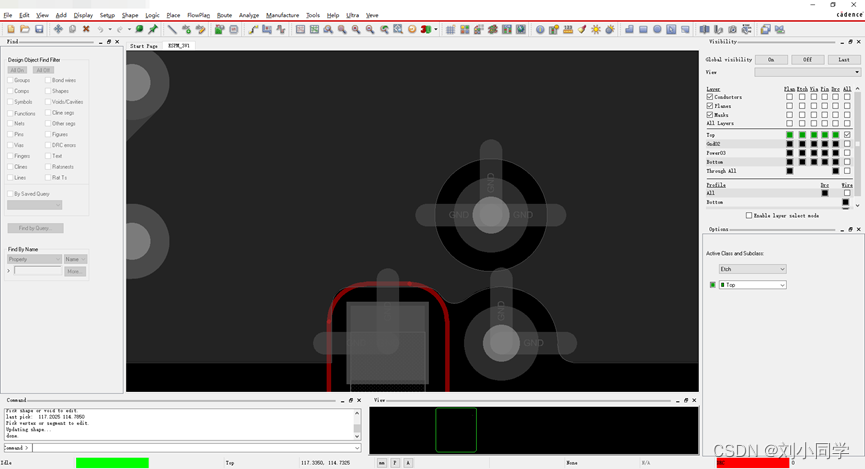

上面大家可以看到shape全都覆盖了pin脚，所以称为全连接。

第二步：设置Dyn_Thermal_Con_Type属性

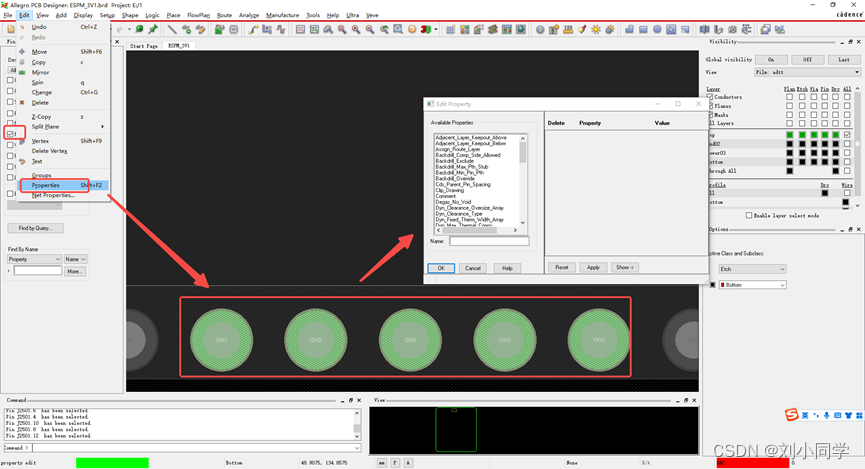

在Allegro的菜单下选择Edit命令，点击Properties命令，在Find窗口选择pin，然后在点击设计窗口的pin，就会弹出Edit Property窗口，如下图所示：

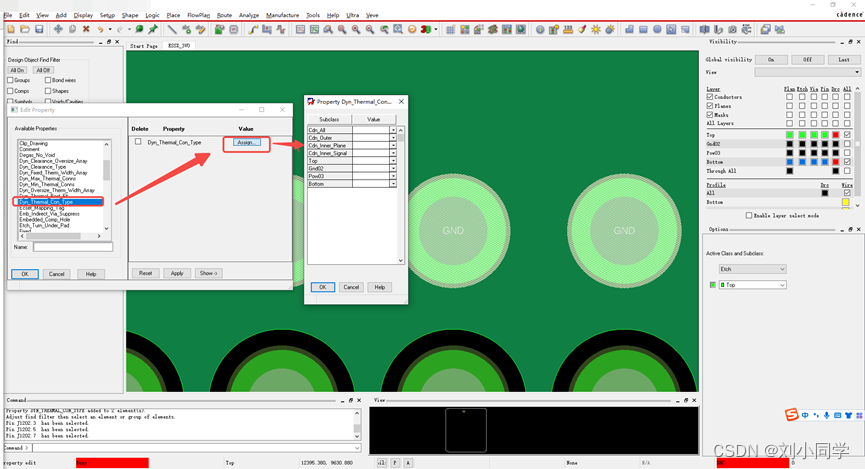

在Edit Property中选择Dyn_Thermal_Con_Type属性，然后点击右边的Value，就会弹出对应Subclass 的Value设置，如下图所示：

此时我们选中的几个pin就已经添加上了Dyn_Thermal_Con_Type属性，如果我们不要的话，就勾选Delete下面的方框。

第三步：设置不同的连接方式

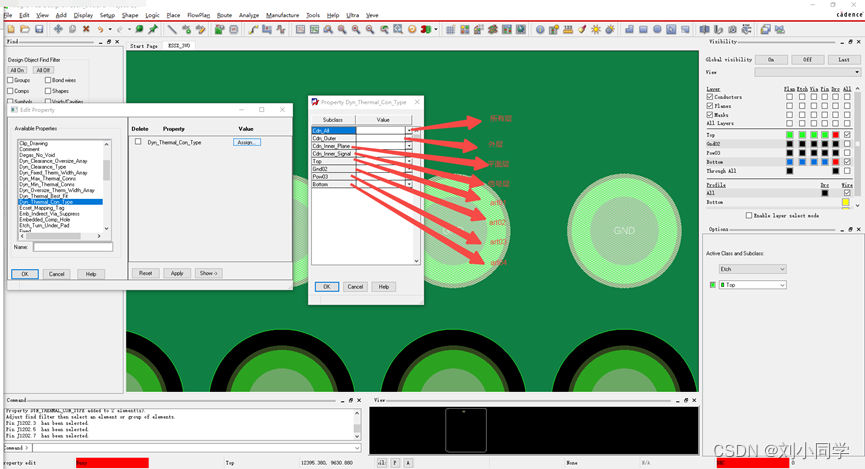

我们在设置引脚时，可以选择所有的层都用同一种连接方式，也可以选择每层用不同的连接方式，这里面规定了以下几种，如下图所示：

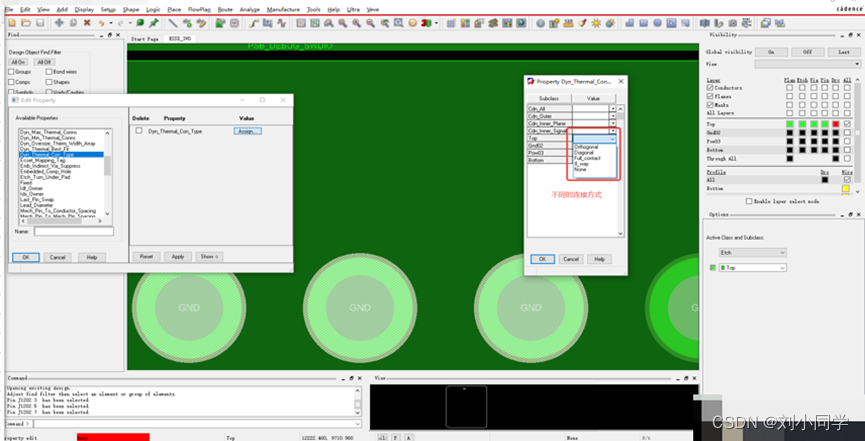

然后我们点击Value下面的箭头，就会看到有多种连接方式Orthogonal（正交），Diagonal（对角），Full_contact（全连接），8_way（），最常用的两种就是十字连接和全连接。如下图所示：

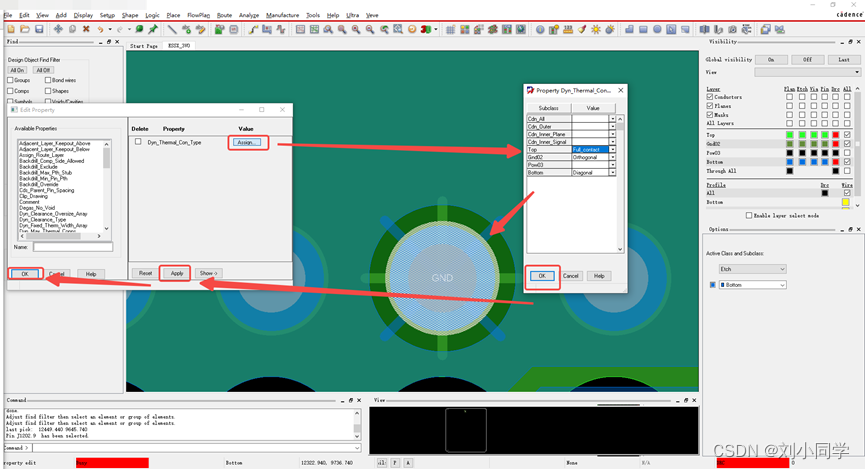

比如这个引脚想要设置第一层设置为全连接，第三层设置为正交十字，第四层设置为对角十字，就可以在每一层后面的下拉箭头中选择相应的连接方式，如下图所示：

以上是不同焊盘的不同连接方式，包括表贴、直插还有过孔都可以设置，大家可以试试。
